多工位溢流直线式瓶装液体灌装设备结构

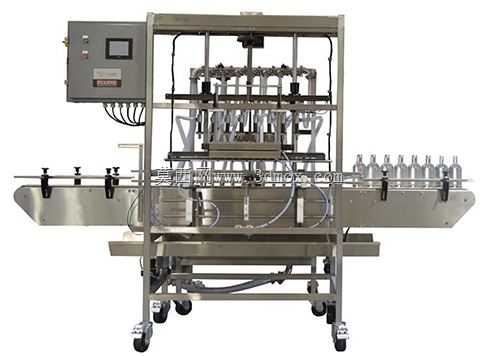

　　这款溢流灌装设备的三维结构，核心面向瓶装液态产品的连续化量产灌装工序，在食品饮料、日化洗护、医药制剂等行业的瓶装生产线中应用广泛，尤其适配易起泡沫、对灌装液位精度要求较高的液态物料，比传统自重式灌装的液位一致性表现更稳定，能避免瓶内液位高低差导致的包装合规问题。从结构布局来看，设备采用直线式输送架构，底部配置带刹车的万向脚轮，整机安装边界宽度适配常规车间1.2米人行通道预留要求，长度方向可根据产线节拍需求增减灌装头数量，当前展示的八头配置对应每分钟60-80瓶的中速产线节拍，进料端对接上游理瓶机、洗瓶机工位，出料端可直接衔接旋盖、贴标等后续工序，无需额外增设过渡输送机构。

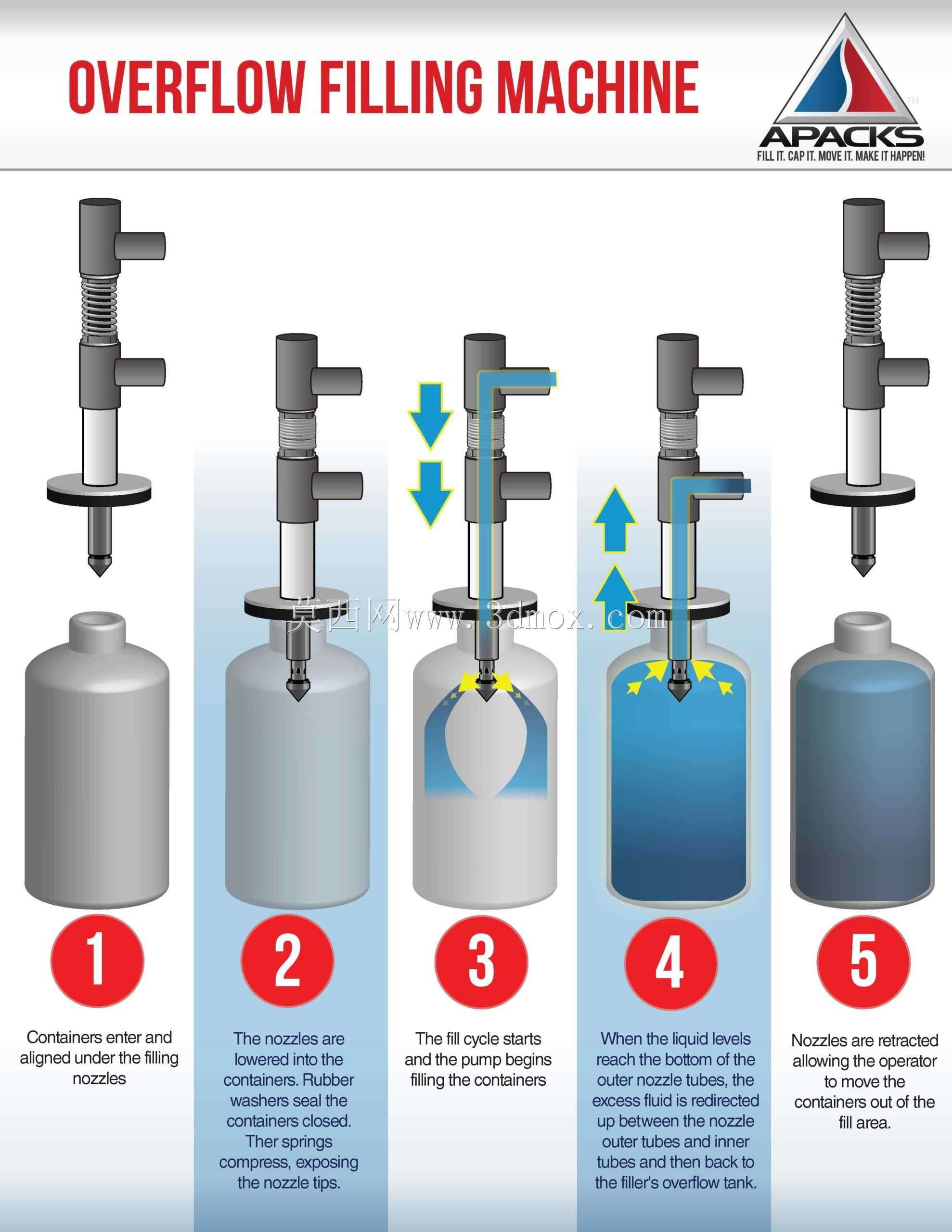

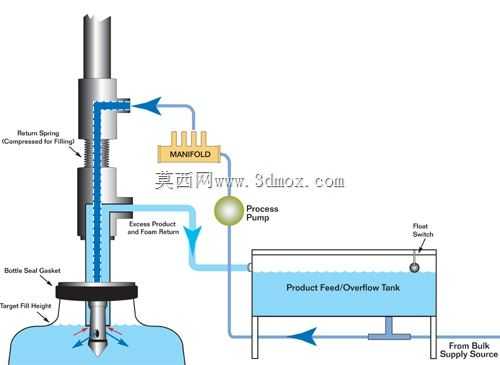

　　设备的灌装执行单元采用龙门式架体安装，灌装阀组整体固定在可升降的横梁上，升降导向采用双直线光轴搭配线性轴承的结构，升降驱动由伺服电机配合滚珠丝杠实现，可根据不同瓶高调整灌装阀的下探深度，适配瓶高范围在120mm到350mm之间的圆瓶、方瓶等常规瓶装容器，换型时仅需调整横梁高度与输送侧护板的间距，无需更换复杂的专用工装，换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。溢流灌装的核心原理是当瓶内液位上升至设定高度时，多余的液体会通过灌装阀的回流通道回流至储液罐，这种结构能保证每一瓶的液位高度完全一致，不受瓶内容积误差、物料粘度小幅波动的影响，针对果汁、洗护液、口服液等容易产生泡沫的物料，灌装阀采用下潜式灌装设计，灌装头出料口在灌装过程中随液位上升同步提升，减少液体冲击产生的泡沫，避免泡沫溢出污染瓶身与输送线。

　　输送系统采用平顶链板结构，链板宽度为114mm，适配直径30mm到100mm的常规瓶型，输送驱动采用调速电机配合蜗轮蜗杆减速机，可根据前端供瓶速度、后端工序节拍灵活调整输送速度，瓶身定位采用气动分瓶机构，当瓶子输送至灌装工位时，分瓶卡爪将相邻瓶子精准分隔，保证每个灌装头对准瓶口中心，定位误差控制在±1mm以内，避免灌装时液体洒漏。设备左侧集成的控制柜体采用壁挂式安装在进料端架体上，柜内预留PLC、伺服驱动器、气动电磁阀组的安装空间，触控操作屏嵌入柜体面板，操作人员可在屏上设置灌装量、灌装速度、升降行程等参数，柜体防护等级达到IP54，适配车间潮湿、有少量清洗水渍的生产环境。

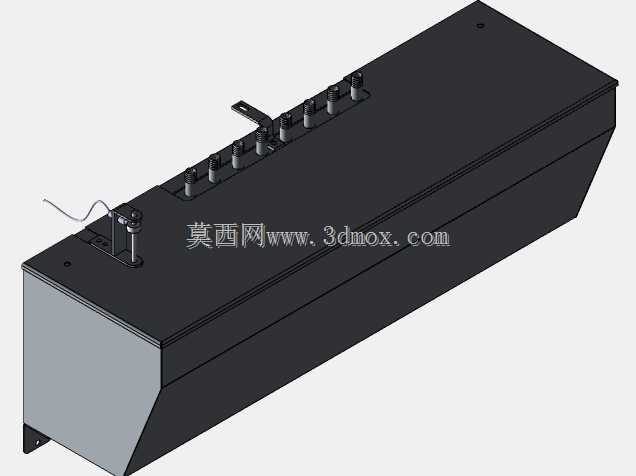

　　气路与液路管线采用拖链收纳布置，随灌装横梁升降时管线不会出现拉扯、缠绕问题，储液罐的进料口、回流口均采用快装卡箍连接，方便日常拆洗与物料更换，接触物料的部件全部采用304不锈钢材质，符合食品接触材料的安全要求，架体主体采用304不锈钢方管焊接，表面做拉丝处理，不易积垢，方便日常清洁维护。设备底部的接液盘采用倾斜式设计，灌装过程中滴漏的液体会沿斜面汇集至排液口统一排出，不会积存在设备内部滋生细菌，适配食品、医药行业的卫生生产要求。

　　从建模细节来看，所有运动部件的配合间隙都按照实际装配公差预留，直线轴承与光轴的配合、灌装阀的升降行程、链板的转弯半径都符合实际加工装配要求，没有出现干涉问题，气动元件的安装位置预留了气管接头的操作空间，电气元件的走线槽位置也做了合理规划，可直接用于指导实际设备的生产装配，也可作为同类灌装设备设计的参考结构，帮助结构设计人员快速完成直线式灌装机的方案搭建与细节优化，减少从零开始建模的重复工作量。在设备选型阶段，可根据目标产能确定灌装头数量，若产能需求更高可将灌装头数量扩展至12头或16头，对应的架体长度、输送驱动功率也需要同步调整，若灌装腐蚀性较强的物料，可将接触物料部件更换为316L不锈钢材质，密封件更换为耐腐的氟橡胶材质，拓展设备的适用物料范围。
