螺杆式粉料定量灌装输送设备结构

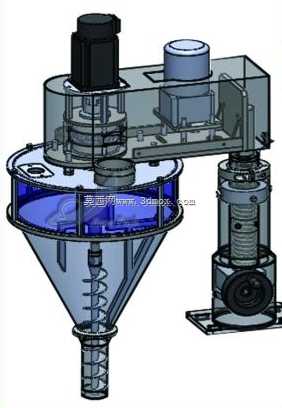

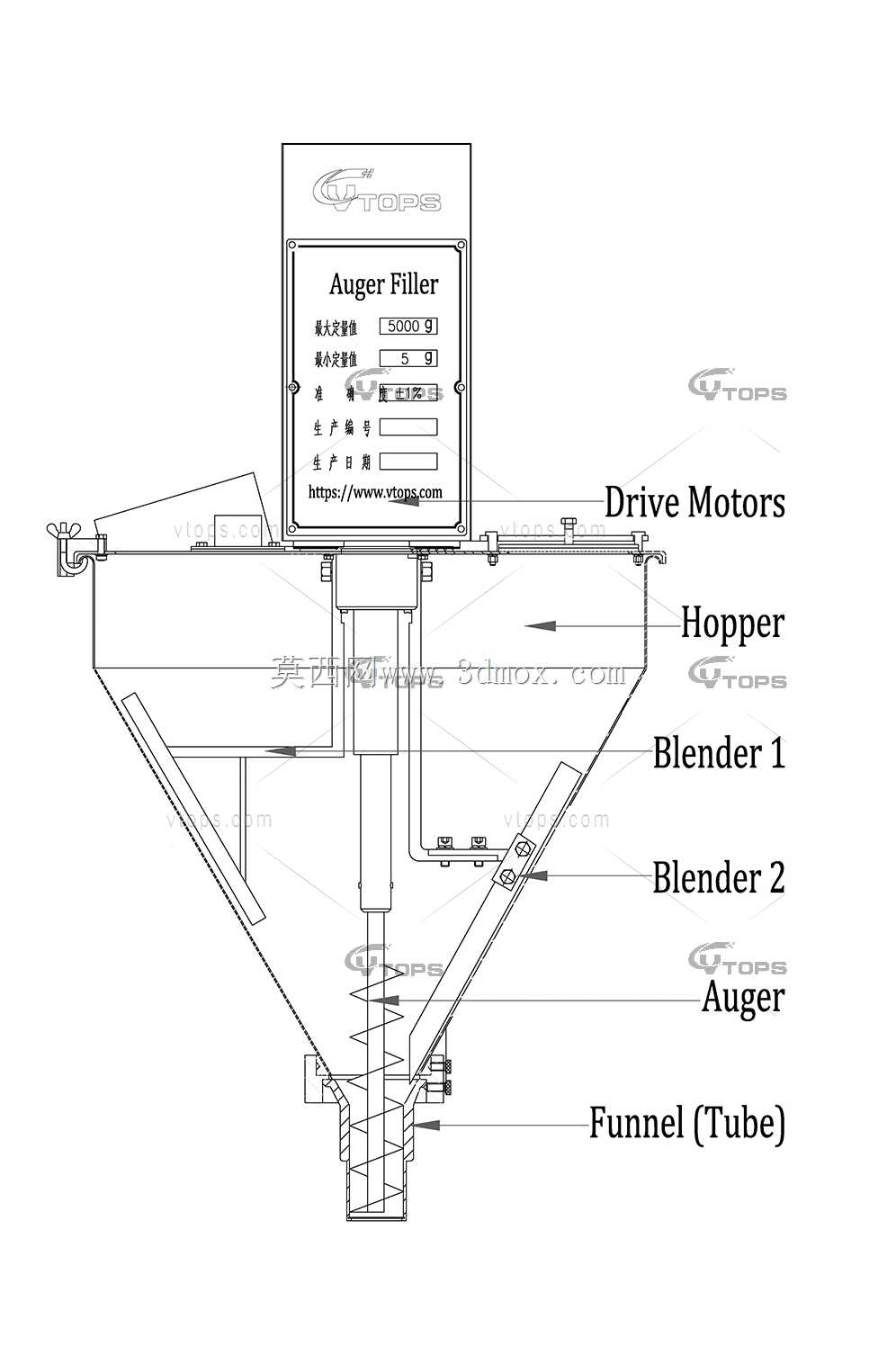

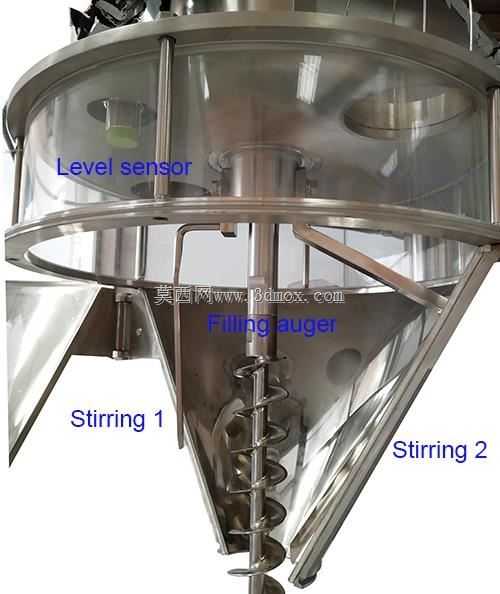

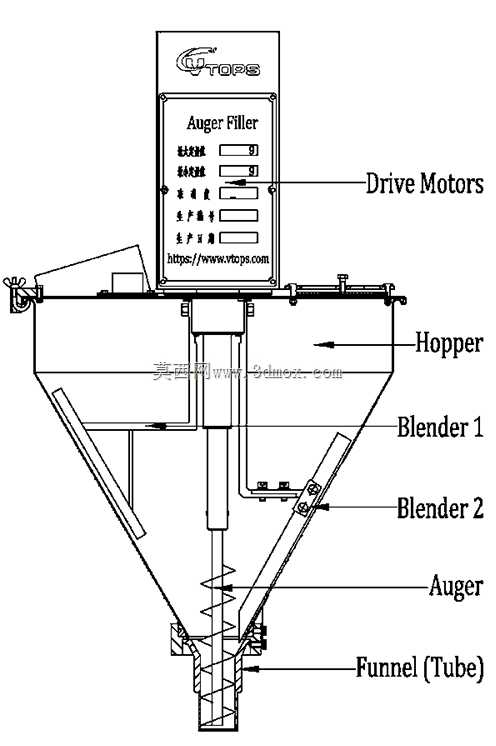

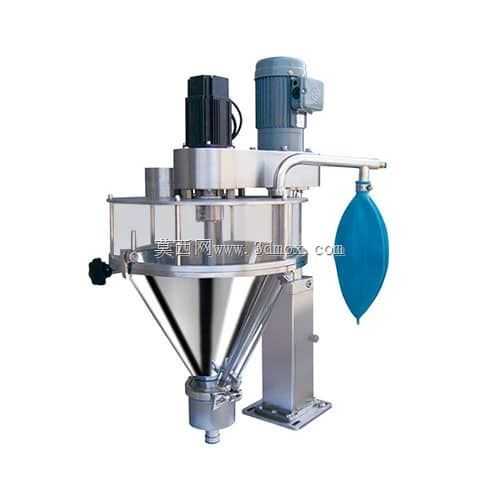

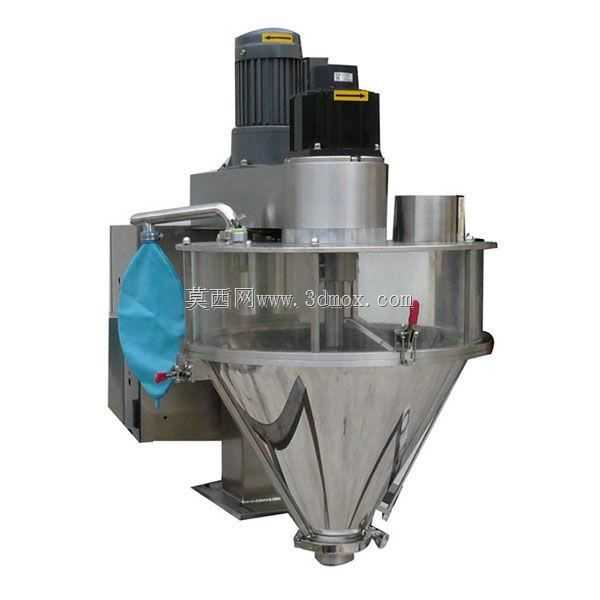

　　这套设备主要面向食品、医药、精细化工行业的散体粉料定量分装场景，适配面粉、药粉、食品添加剂、化工粉剂等流动性一般、易架桥的粉状物料，可对接自动化包装线完成容器的上料、计量、灌装工位衔接，也可单机搭配人工放瓶完成小批量生产作业。设备整体采用上部驱动、锥斗储料、下部螺杆计量出料的布局，上部安装的驱动单元通过联轴器直连垂直布置的输送螺杆，螺杆贯穿锥斗内部一直延伸至下部灌装出料口，锥斗上部的平台同时集成了破拱机构的驱动组件，针对易吸潮结拱的粉料，破拱桨叶贴近锥斗内壁布置，转动过程中持续刮扫内壁附着的粉料，避免物料架桥导致的下料不均、计量不准问题。设计阶段首先考虑了粉料的流动特性，锥斗的锥角选取参考了常见粉料的安息角参数，

　　整体锥度控制在65度左右，保证粉料在自重作用下能持续向螺杆进料段滑移，不会在锥段形成滞留死区；螺杆采用等距变径的设计思路，进料段螺槽深度更大，能快速抓取锥斗内落下的粉料，向出料段输送过程中螺槽深度逐渐收窄，对粉料形成轻微的压实效果，避免输送过程中粉料夹带空气导致的计量波动，同时出料段的螺杆末端做了平头截断处理，停机时螺杆上的物料不会因为自重垂落出现滴料问题，保证灌装精度。设备的安装边界需要注意，上部驱动平台需要预留检修空间，驱动电机的尾部上方要留出至少200mm的散热与拆装间隙，锥斗部分的侧面不要紧贴生产线其他机架，避免运行振动传递导致的连接松动，下部灌装头的位置需要和下方的输送线容器定位工位对齐，

　　灌装头的出料口距离容器瓶口的高度控制在30-50mm，过高容易导致粉料飞散，过低则容易蹭到容器口造成粉料污染。设备的支撑结构采用三根均布的立柱连接上部驱动平台和下部安装底板，立柱的直径根据满载料重计算选型，保证储料仓满载时整体结构的挠度不超过0.5mm，避免运行过程中螺杆偏心刮蹭料仓内壁；灌装头部分做了快拆结构设计，和螺杆末端的连接采用卡箍式固定，更换不同规格的螺杆或者清洗消毒时不需要拆卸上部驱动结构，松开卡箍就能从下方抽出灌装头和螺杆组件，适配食品医药行业的定期清洁要求。驱动部分的选型匹配了螺杆的输送扭矩，针对不同堆积密度的粉料，可通过调整驱动转速来改变单位时间的出料量，搭配称重反馈模块就能实现定量灌装的闭环控制，

　　小规格机型单次灌装量范围覆盖10g到5kg，能满足大多数小包装粉料的灌装需求。料仓上部的盖板做了密封处理，预留了除尘接口，可对接车间的集中除尘系统，避免灌装过程中粉尘外溢影响车间环境，盖板上同时设置了观察窗和料位计安装位，可实时观察料仓内的物料余量，配合自动上料设备实现连续生产。整体结构没有冗余的复杂传动部件，动力传递路径短，日常维护只需要定期检查驱动部分的轴承润滑、螺杆的磨损情况即可，易损件只有出料口的密封套，更换成本低，适合中小型生产企业的粉料分装工序使用。
