行人踩踏动能回收式发电装置结构设计

　　这套踩踏动能回收发电装置，核心应用场景覆盖城市核心商圈步行通道、轨道交通站点出入口、大型文体场馆集散通道、校园人行步道这类日均行人流量过万的高密度步行区域，区别于传统光伏、风电这类受天气、光照条件限制的分布式能源装置，它的能量来源完全依托行人日常行走过程中踩踏地面产生的垂直压力动能，不需要额外占用独立的设备安装空间，也不会对行人的正常通行造成任何干扰。

　　从实际功能逻辑来看，装置的触发单元完全嵌入铺装地面以下，上表面与周边铺装层保持齐平，行人正常行走过程中脚掌踩踏到触发面板时，会带动面板产生12-15mm的垂直向下位移，这个位移行程经过内部的齿轮齿条传动结构完成方向转换，把垂直方向的直线运动转化为旋转轴的圆周运动，再通过一组增速齿轮组将输入转速提升至微型发电机的额定工作转速区间，配合内置的整流稳压模块，把产生的不稳定交流电转化为稳定的低压直流电，既可以直接供给周边的步道照明、导向标识、景观灯带这类低功耗公共设施使用，也可以接入储能模块完成电能存储，在用电高峰时段统一调配输出。

　　设计过程中首先要解决的是踩踏触感的适配问题，触发面板的复位弹簧刚度经过多轮调校，踩踏反馈力度控制在15-20N区间，既不会因为阻力过大让行人产生明显的硌脚、绊脚感受，也不会因为刚度过小导致面板误触发，同时面板边缘做了R3的圆弧过渡处理，和周边铺装的缝隙控制在2mm以内，避免高跟鞋鞋跟、婴儿车轮子、行李箱滚轮卡入缝隙造成通行故障。传动结构的设计上特意加入了单向离合器组件，不管面板是向下踩踏的做功行程，还是弹簧带动面板复位的回程行程，都能带动发电机轴向同一个方向旋转，避免反向旋转造成的动能损耗，也能消除齿轮反向啮合带来的冲击异响，整套传动结构的传动效率经过测算能达到78%以上，在日均2万次踩踏的工况下，单日发电量可以满足30米步道LED灯带连续8小时的照明需求。

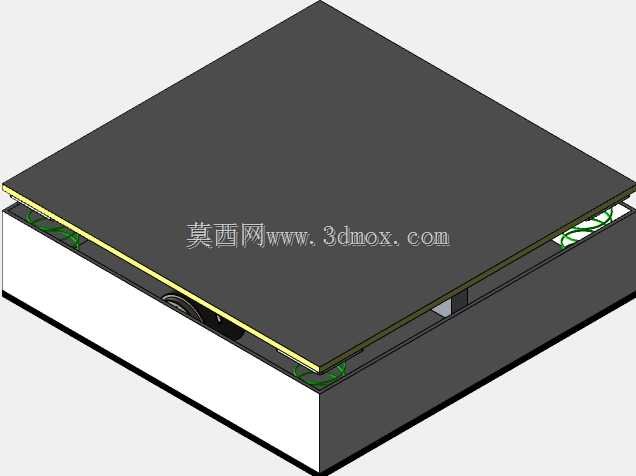

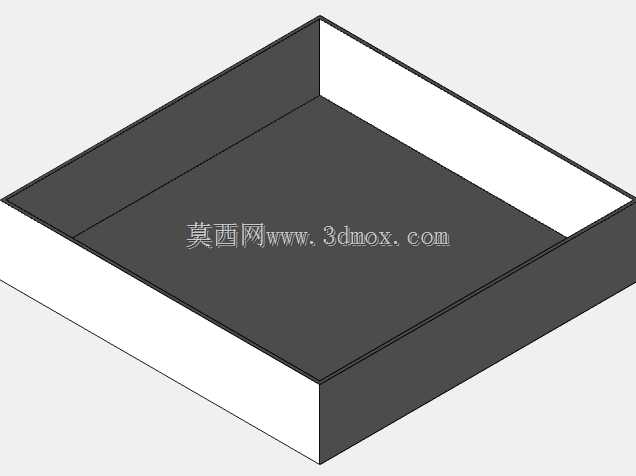

　　安装边界方面，单组发电单元的外形尺寸控制在400mm×400mm×120mm，不需要对原有地面基层做大规模开挖改造，只需要在铺装层预留对应尺寸的安装槽，做好底部的排水坡度和防水密封处理即可，单元之间采用标准化的快插接口连接，多组单元可以根据步道的实际宽度、行人通行的密集区域灵活拼接排布，比如在通道出入口、楼梯踏步前的驻足区域可以加密布置，在行人较少的步道边缘区域可以减少布置密度，最大化投入产出比。结构选材上，触发面板采用高强度球墨铸铁材质，表面做防滑纹理处理，静态承重可以达到2000kg以上，完全可以满足行人、非机动代步车的通行碾压需求，内部传动齿轮采用改性尼龙材质，兼顾耐磨性能和静音效果，避免传动过程中产生的异响影响步行体验，外壳整体采用IP67级密封设计，即使遇到暴雨天气路面积水，也不会出现内部电路短路、结构锈蚀的问题，日常维护只需要定期打开面板检查弹簧疲劳度、清理传动结构缝隙内的沙尘杂物即可，维护成本远低于同类户外能源设备。

　　在结构细节的处理上，设计阶段特意做了防过载保护结构，当遇到超过额定承重的重物碾压时，内部的限位块会直接锁死面板位移，避免大重量冲击造成齿轮、发电机轴的结构变形，同时发电模块的输出端设置了过压保护电路，避免连续高频踩踏时输出电压过高损坏后端连接的用电设备。考虑到不同区域的铺装材质差异，触发面板的表面纹理、颜色可以根据周边铺装效果做定制化匹配，不会破坏公共区域的整体铺装美观度，和传统的地面铺装几乎可以做到视觉上的融合，不会让行人产生突兀的感受。
