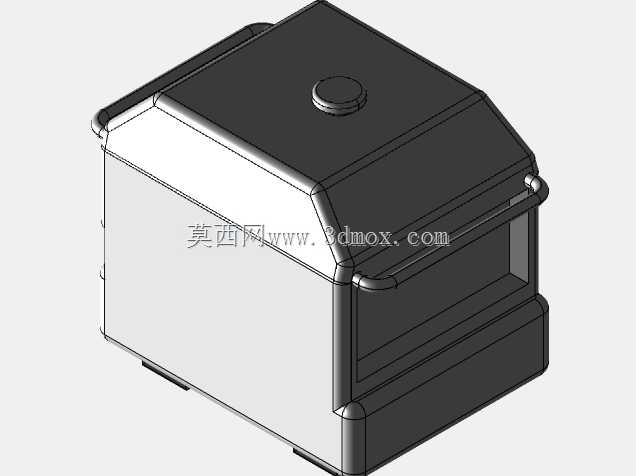

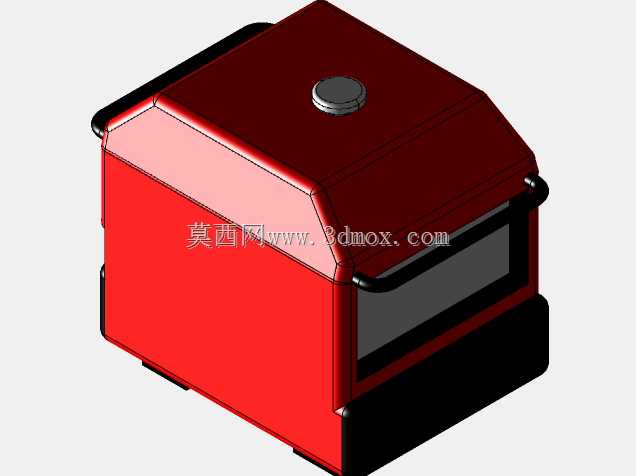

本田EU3000is通用款便携发电机组结构

　　单台机组重量控制在成年男性可短距离搬运的范围内，两侧护边做了符合人手握持弧度的内凹处理，搬运时不会硌手；另一方面护边采用橡胶类材质建模，在机组放置到不平整地面时，可起到缓冲减震的作用，降低运行时机身的震动传递，同时在拖行过程中如果发生侧面剐蹭，护边可率先承受冲击力，保护主体外壳不被刮裂。机身正面预留的内凹式面板区域，是输出接口、控制开关、运行状态指示灯的安装位置，内凹的结构可以避免户外落灰、淋雨直接接触电气元件，面板区域的边框做了加厚处理，提升接口部位的结构强度，频繁插拔插头时不会出现面板开裂的问题。底部的黑色一体式底座是整个机组的承载结构，内部预留了发动机、发电机定子转子、燃油箱、消音器等核心部件的安装位，这款便携发电机组的三维结构还原，完全围绕户外作业、临时供电的实际使用场景搭建，没有多余的装饰性设计，每一处结构都对应实际使用中的功能需求。从外观看，整机采用方正带倒角的封闭式外壳设计，主体外壳采用高强度工程塑料材质建模，表面做了细微的磨砂质感处理，既可以在户外复杂环境下抵御轻微磕碰、雨水泼溅，也能在机组运行时阻隔内部机械运转产生的部分噪音，适配露营、户外施工、应急抢险等对噪音控制有一定要求的使用场景。顶部设置的圆形加注口结构，对应燃油加注的功能位置，周边做了下沉式的围边设计，可避免加注燃油时溢出的液体顺着外壳流到机身侧面，减少清洁维护的麻烦。机身两侧的黑色凸起护边，一方面是作为搬运时的握持结构，

　　底座的边角做了加厚的加强筋结构建模，在机组跌落或者受到底部冲击时，可分散冲击力保护内部核心部件，底座底部预留了四个脚垫的安装位置，脚垫采用橡胶材质，可进一步抵消机组运行时的震动，避免放置在硬质地面时产生共振噪音。在建模过程中，特意还原了外壳的拼接缝隙结构，所有外壳拼接处都做了错位止口设计，既可以提升外壳的装配精度，也能阻挡雨水从拼接缝隙渗入机身内部，同时止口结构也能提升外壳整体的结构强度，避免长期使用后外壳拼接处出现松动异响。从安装边界来看，整机的外形尺寸控制在紧凑范围内，可轻松放入普通家用SUV的后备箱，拖行状态下的外接突出部件只有两侧护边，没有额外的外凸结构，在狭窄空间移动时不会发生勾挂。机身顶部的平面做了防滑纹理处理，

　　临时放置小工具或者配件时不会轻易滑落，提升户外使用的便利性。内部结构的建模逻辑完全遵循真实机组的布局，燃油箱设置在机身前部上方位置，靠近顶部加注口，缩短燃油管路的长度，减少供油故障点；发动机与发电机采用同轴直连的布局，设置在机身中部位置，重心落在整机底座的中心区域，搬运或者拖行时机身不会出现偏重倾斜的问题；消音器设置在机身侧部的通风区域，对应外壳上预留的通风散热孔位置，运行时的热风可直接从通风孔排出，避免机身内部积热导致温度过高。外壳上的通风孔采用格栅式设计，格栅叶片做了向下倾斜的角度，既可以保证通风散热的风量，也能阻挡雨水从通风孔溅入机身内部，同时格栅的密度经过优化，可阻挡较大的杂物、蚊虫进入机身内部，减少日常维护的清理频次。

　　拖行相关的结构虽然在外观上没有直接展示外置拉杆，但底座预留了拉杆组件的安装接口，可根据使用需求加装伸缩拉杆，配合底部可选装的滚轮组件，实现单人短距离拖行转移，适配营地转移、工地多点位临时供电的移动需求。整个模型的结构拆分完全按照实际生产的装配逻辑制作，外壳、底座、内部核心部件、护边、加注口盖等部件都为独立结构，可直接用于装配干涉检查、结构优化验证，也可作为同类便携发电机组开发的参考原型，帮助结构设计人员快速验证外壳布局、部件安装位置的合理性，减少前期设计的反复修改成本。在细节处理上，所有部件的圆角、拔模角度都按照注塑件的生产工艺要求设置，没有出现直角或者倒扣无法脱模的结构，外壳的壁厚保持均匀，避免注塑生产时出现缩痕、变形等问题，连接部位的螺柱安装位都做了加厚的筋位补强，保证螺丝连接的结构强度，长期拆装维护也不会出现螺柱断裂的问题。
