枕式连续流动食品包装生产线设备结构

　　该套流动包装设备属于枕式连续包装范畴，主要面向食品、日化小件、医药板块的独立单品封装场景，适配烘焙糕点、休闲零食、一次性卫生用品、块状医药耗材等规整形态物料的批量包装作业，可对接前端理料、分拣工位实现整线无人化连续生产，在快消品生产车间的后段包装工序中承担核心封装职能，替代传统人工套袋、封口的低效作业模式，单工位稳定运行状态下可匹配每分钟60-120件的包装节拍，适配多数中小规格快消品的量产线速要求。

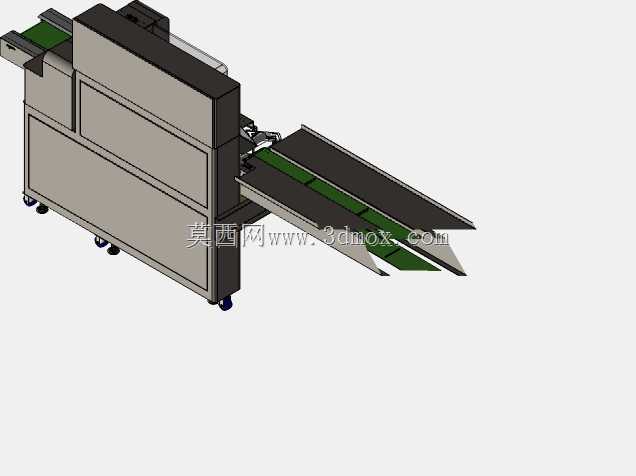

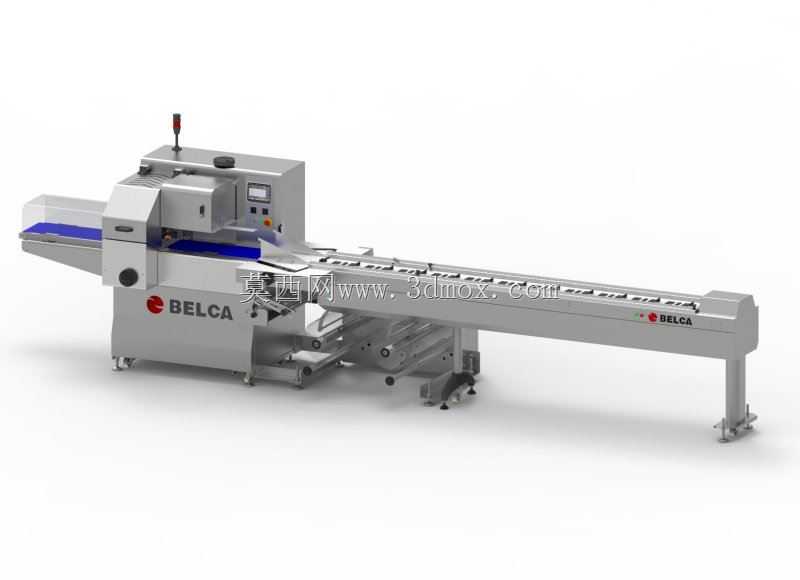

　　从结构布局来看，设备采用长悬臂输送进料+主机集成封装+尾端出料的排布逻辑，进料段采用蓝色食品级PU平皮带作为承载输送面，皮带两侧设置可调式侧挡条，可根据待包装物料的宽度快速调整导向间距，挡条采用快拆式星型把手锁紧，换产调整时无需额外工具即可完成定位，进料段的悬臂支撑采用方管焊接机架，底部配置可调脚杯与万向脚轮组合，既可以在安装时调整整机水平度，也能满足车间内短距离移位的需求，进料段延伸长度可根据前端理料设备的出料高度做适配调整，常规配置下进料端离地高度为850mm，匹配多数车间流水线的标准出料高度，无需额外增设过渡输送台。

　　主机集成段整合了薄膜放卷、成型器、纵封机构、横封切断机构、电控柜五大功能模块，薄膜放卷机构位于主机进料侧下方，采用气胀轴承载膜卷，搭配磁粉制动器实现薄膜张力的恒定控制，可适配厚度0.03-0.08mm的复合包装膜，包括OPP/CPP、PET/PE等常用热封复合膜材，放卷路径上设置多根导向辊与张力检测摆杆，可实时反馈膜卷张力波动，避免运行过程中出现膜材跑偏、拉伸变形的问题。成型器采用可调式翻领成型结构，可根据袋宽范围调整成型围板的开合角度，适配宽度50-220mm、高度10-80mm的物料袋型，相比固定式成型器，换产时仅需调整围板位置即可完成袋型切换，无需更换整套成型配件，大幅压缩换产调试时间。

　　纵封机构采用一对热压轮+一对冷却轮的组合配置，热压轮表面做特氟龙喷涂处理，避免热封过程中膜材粘黏在轮面，热压轮的压力通过调压旋钮独立控制，可根据膜材厚度调整压合力度，保证纵封位置的封合强度均匀，无虚封、过封烫穿的问题；横封切断机构采用伺服驱动的往复式横封刀座，刀座上集成热封刀与锯齿切断刀，横封行程可通过伺服参数灵活调整，适配不同长度的袋型需求，切断位置可通过色标传感器实现精准定位，保证每袋的封切位置与印刷图案对齐，偏差控制在±1mm以内，满足带印刷图案膜材的包装精度要求。

　　电控系统集成在主机侧上方的独立柜体内，柜体采用密封式设计，防护等级达到IP54，可适配车间内多粉尘、偶尔有清洁水渍的生产环境，柜内配置PLC主控单元、伺服驱动器、温控模块，操作面板采用触控式人机界面，设置在主机进料侧的立柱上，操作人员可直接在面板上调整袋长、封合温度、运行速度等参数，面板旁设置急停按钮与启动、停止物理按键，方便紧急状态下快速停机。主机机架采用304不锈钢方管焊接成型，所有与物料、膜材接触的部位均采用食品级不锈钢或食品级非金属材质，满足食品生产车间的卫生要求，机架底部同样配置可调脚杯，安装时可调整主机水平，保证各传动辊轴的平行度，避免皮带跑偏、封合错位的问题。

　　设备的安装边界需要预留足够的操作与维护空间，主机段宽度约850mm，加上进料输送段的总长度约3200mm，出料端需要预留至少500mm的空间对接后续重量检测、金属检测或装箱工位，设备侧面需要预留600mm以上的维护通道，方便操作人员更换膜卷、调整封合机构、清理设备残留碎屑。设备的动力配置分为进料输送驱动、横封伺服驱动、膜卷送料伺服驱动三个独立动力单元，各单元通过PLC实现同步跟随，保证进料、送膜、封切三个动作的节拍完全匹配，避免出现物料堆积、膜材拉扯断料的问题。

　　在实际选型适配过程中，需要根据待包装物料的形态、尺寸、生产节拍提前确认设备的配置参数，比如针对易碎类物料，可在进料段增设柔性推料机构，避免物料在推进成型器的过程中被挤压破损；针对带粉尘的物料，可在纵封、横封位置增设吸尘口，对接车间中央除尘系统，避免粉尘粘黏在封合面上影响封合强度；针对需要充入保护气的产品，可在成型器位置增设充气嘴，对接氮气气源实现气调包装功能。整套设备的结构设计充分考虑了快消品生产车间的换产频繁、清洁要求高、长时间连续运行的需求，所有易损件均采用快拆式安装结构，比如横封刀的加热条、纵封轮的硅胶压条，更换时无需拆解大量结构件，日常维护的耗时控制在10分钟以内，可有效降低设备停机维护对生产进度的影响。
