四斗线性称重分装设备结构设计

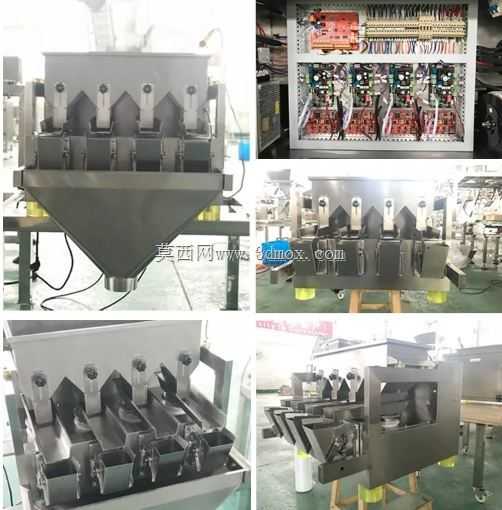

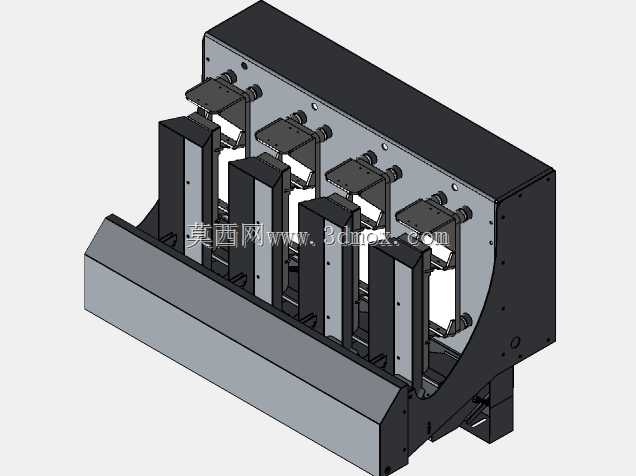

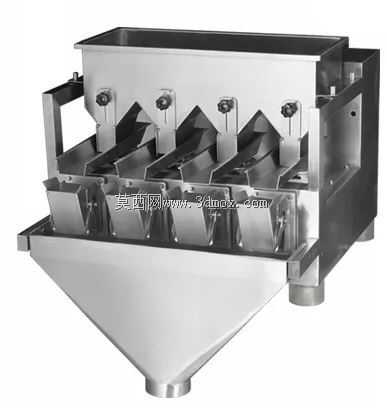

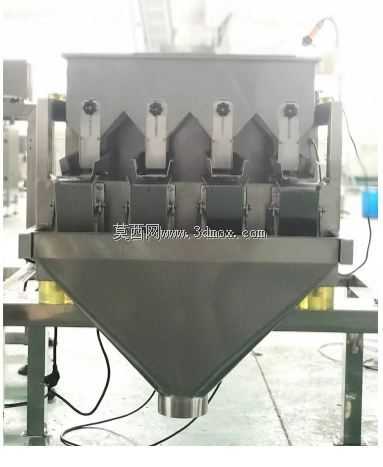

　　这款四斗线性称重设备，主要面向散状颗粒、小粒径物料的定量计量工序，常见于休闲食品、杂粮、日化颗粒、小型五金件的包装前段计量环节，可独立完成单次定量称重后向下方包装机或集料容器卸料，也可搭配立式包装机、给袋式包装机构成完整包装产线，替代人工称重环节，降低人工计量的误差波动。从结构布局来看，设备整体采用落地式框架设计，底部机架采用矩形钢管焊接成型，支脚配置可调脚杯与万向脚轮组合结构，既可以在设备就位后通过脚杯调平承重，抵消地面不平整带来的称重精度影响，也可通过脚轮短距离移位调整工位，适配车间产线的灵活布局需求。设备上部为称重计量核心区，四个独立称重料斗沿横向线性排布，每个料斗独立配置称重传感模块，可单独完成单份物料的称重计量，

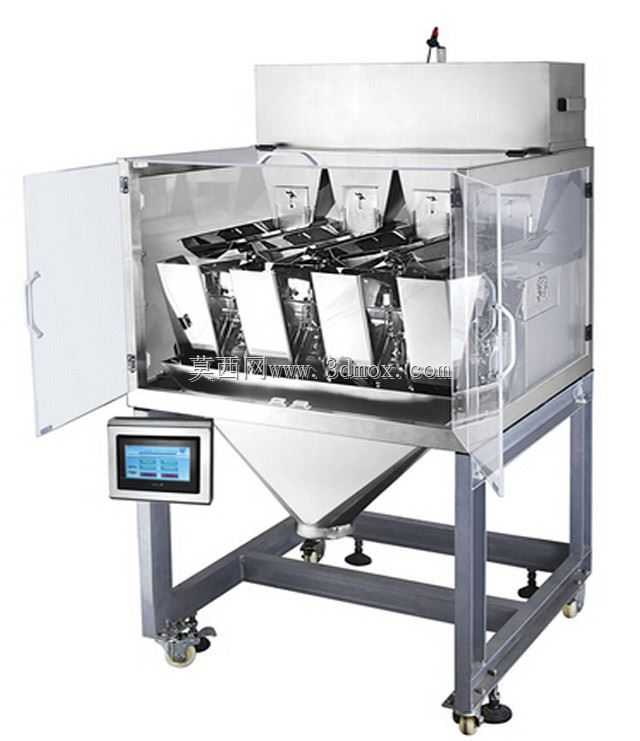

　　也可根据目标重量组合四个料斗的称重值，快速凑出目标重量，相比单斗称重设备，四斗结构的称重效率可提升三倍以上，同时避免单斗反复进料称重的等待耗时。料斗上方配置暂存储料腔，通过分料闸门控制向各称重料斗的进料量，进料闸门采用气动驱动，响应速度快，启闭位置精准，可根据物料流动性调整闸门开度，避免流动性过好的物料冲料导致称重超差，也可防止流动性差的粉料、带轻微粘性的颗粒物料卡滞闸门。设备正面配置嵌入式触控操作屏，屏幕安装角度倾斜向上，适配操作人员站立操作的视线高度，屏幕旁设置急停按钮，顶部机架上安装三色警示灯，可实时反馈设备运行、故障、缺料状态，方便车间操作人员远距离识别设备工况。设备的防护结构采用透明亚克力板与不锈钢钣金组合设计，两侧防护门可快速开启，方便日常清理料斗残留物料、对称重模块进行校准维护，透明防护既可以避免生产过程中物料飞溅、杂物落入称重区，也可让操作人员直接观察内部料斗的进料、称重、卸料动作，及时发现卡料、物料架桥等异常。称重料斗的卸料门采用侧翻式结构，通过连杆机构与驱动气缸连接，四个料斗可根据称重组合逻辑依次卸料或者同步卸料，料斗内壁采用镜面抛光处理，减少物料残留挂壁，针对有腐蚀性的物料，也可将料斗材质更换为316不锈钢，适配日化、农资类颗粒物料的计量需求。从安装边界来看，设备整体占地宽度约1.4米，深度约1.1米，整机高度约1.7米，安装时需预留后方0.5米的维护空间，侧面预留0.3米的管线布设空间，

　　设备底部需保证地面承重不低于300kg每平方米，避免设备运行过程中出现晃动影响称重精度。设备的进料口位于顶部居中位置，可对接上方的储料仓、振动给料机或者上料机的出料口，进料口尺寸适配常规的150mm直径落料管，无需额外定制转接结构即可快速对接上游供料设备。设计过程中，称重模块的安装位置做了隔振处理，每个称重传感器与机架之间配置橡胶减震垫，避免机架上的驱动气缸动作、车间其他设备的振动传递到称重模块，导致称重数值波动；所有与物料接触的部件均采用快拆结构设计，无需工具即可拆下料斗、进料溜槽，方便生产结束后清理卫生，满足食品加工行业的卫生清洁要求。设备的气路管线全部内置在机架型材内部，外部无裸露管线，避免生产过程中物料掉落堆积在管线上，

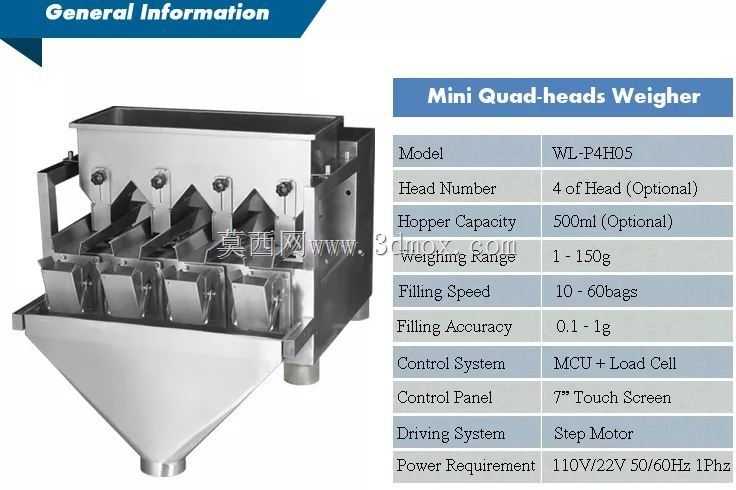

　　也防止管线被物料剐蹭破损，电路走线采用分槽布设，强电与弱电线路分开走线槽，减少信号干扰，保证称重传感器的信号传输稳定。在实际应用场景中，这款设备可适配的物料单份计量范围在100g到5000g之间，计量精度可控制在±0.2%到±1%区间，具体精度根据物料的颗粒均匀度、流动性调整，针对瓜子、花生、坚果、糖果、鸡精、杂粮这类常见散料，计量精度稳定在±0.5%以内，完全满足食品包装的计量误差要求。相比多斗组合秤，这款四斗线性秤的结构更简单，采购成本更低，维护难度更小，适合中小产能的包装产线使用，单台设备的计量速度可达每分钟20到40次，搭配中速包装机即可完成每小时数百包到上千包的包装产能，对于产能要求不高、物料种类相对固定的生产车间，这类线性四头秤的投入产出比远高于高速多斗组合秤。
