多工位直线式液体定量灌装设备结构设计

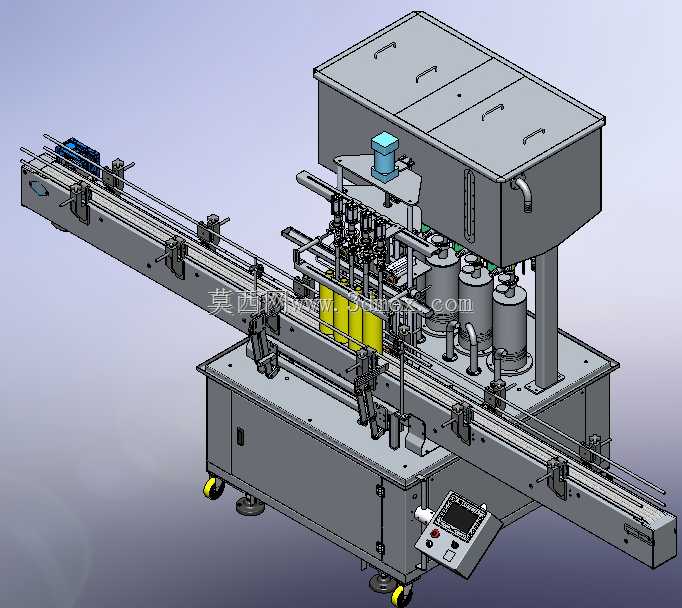

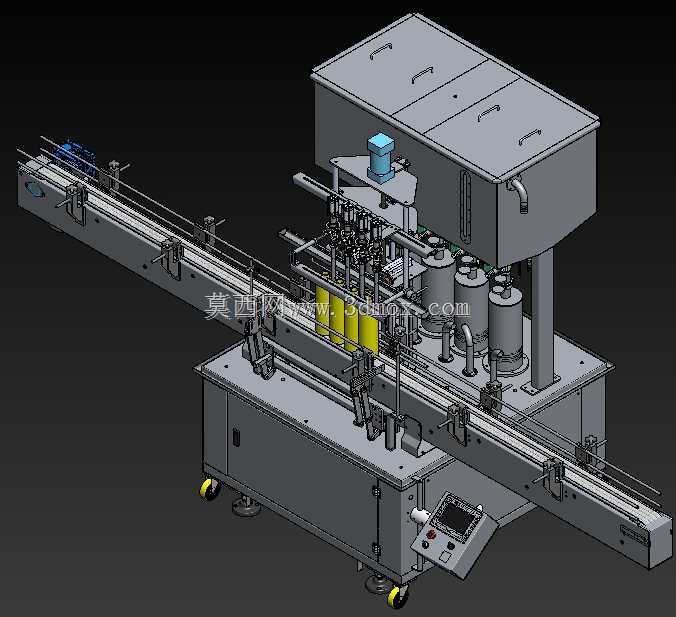

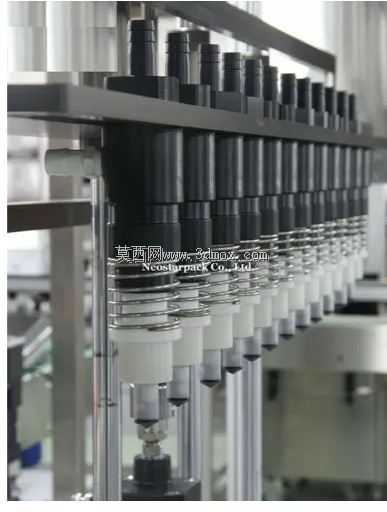

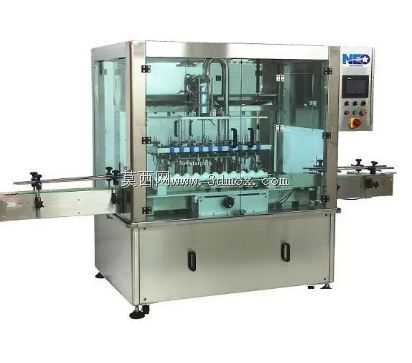

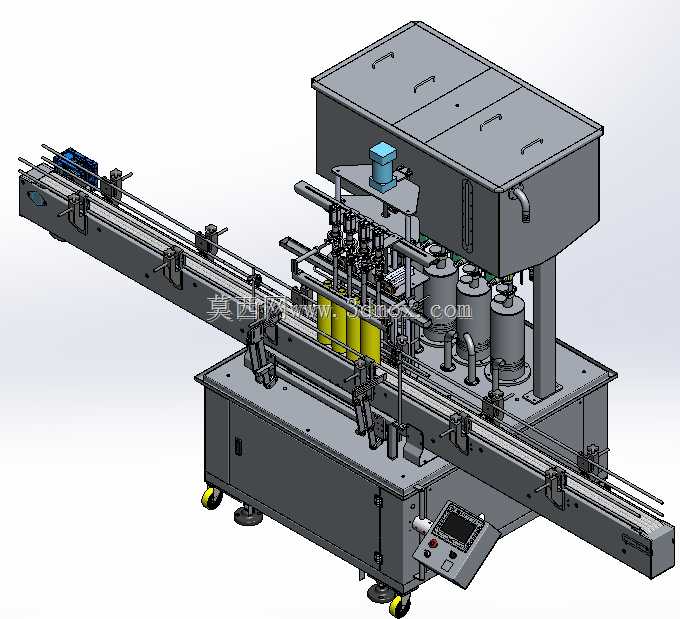

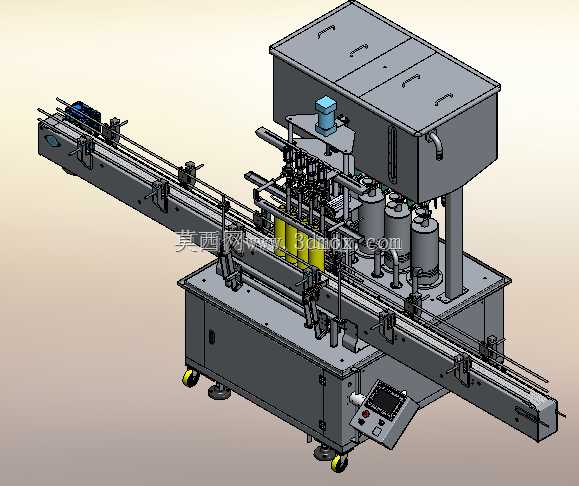

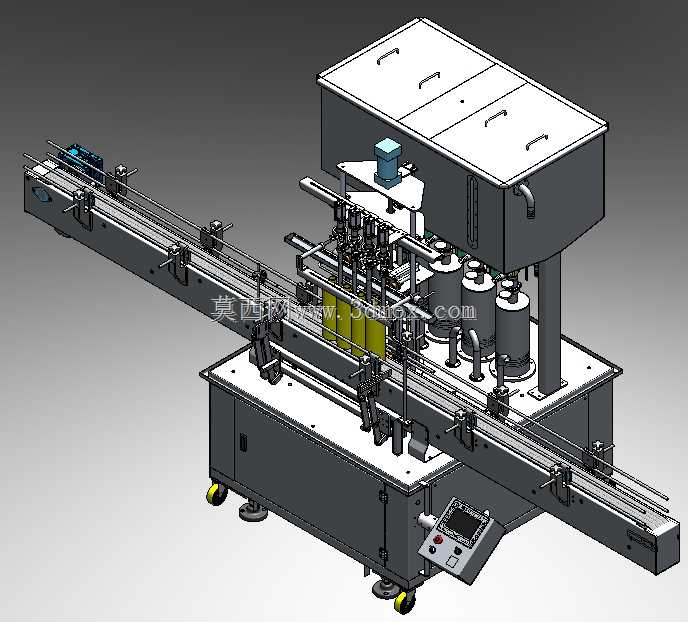

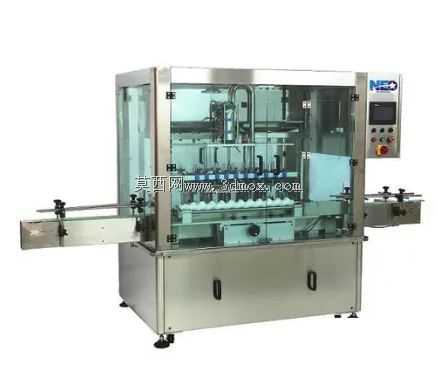

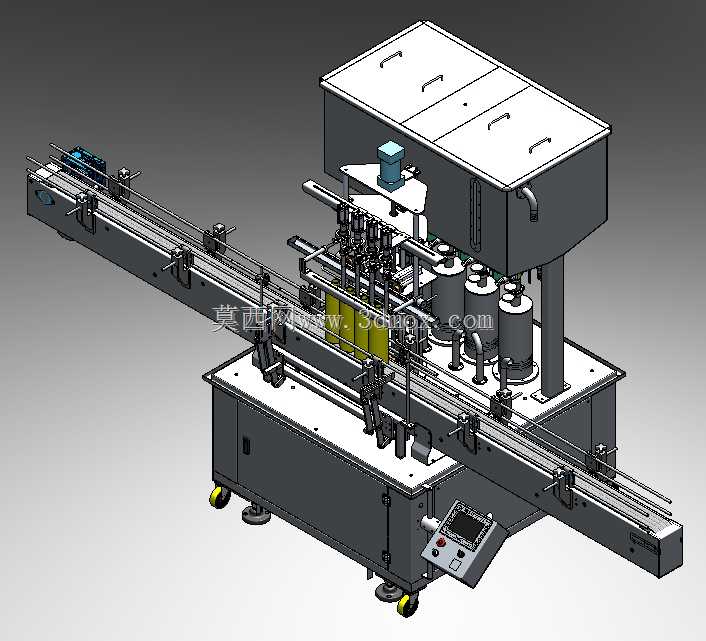

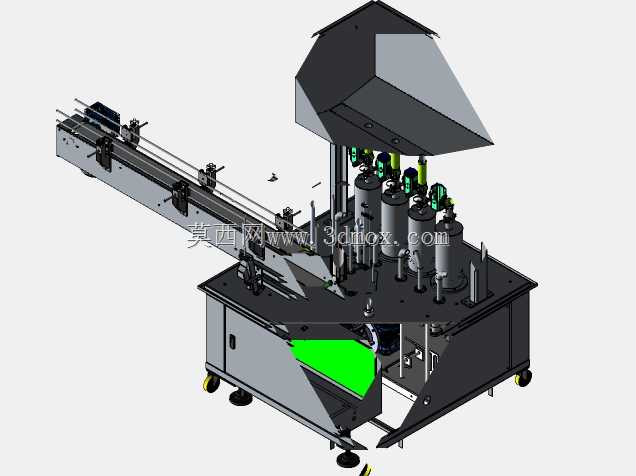

　　这款直线式多工位液体灌装设备，主要面向瓶装液态产品的连续化量产场景，在食品饮料、日化洗护、医药制剂等行业的瓶装生产线上承担核心灌装工序，可适配不同黏度的液态物料，从低黏度的饮用水、酒类，到中等黏度的洗护乳液、口服液体制剂都能兼容，衔接前端理瓶、洗瓶工序与后端旋盖、贴标、装箱工序，组成完整的瓶装产品生产链路。设备整体采用落地式框架结构，底部为碳钢焊接的一体式柜体基座，基座底部配置可调式支撑脚杯，可在安装时调整设备整体水平度，抵消车间地面的平整度误差，基座内部预留了电气控制元件、气动管路、物料输送管路的安装空间，柜体侧面设置可拆卸检修门，方便日常维护时对内部阀组、线路进行检修调整。设备中部为全透明钢化玻璃防护围罩，围罩采用304不锈钢型材做框架支撑，既可以在设备运行时隔绝操作人员与运动部件的接触，满足生产安全防护要求，又能让现场运维人员直观观察内部灌装工位的运行状态，及时发现堵瓶、滴漏等异常情况，防护围罩对应进出瓶的位置预留了输送线过孔，不影响瓶体的连续输送。设备的核心灌装单元采用等距排布的多组灌装头设计，灌装头的安装支架可通过手轮调节整体高度，适配不同高度规格的瓶型，单组灌装头配置独立的防滴漏出料阀，在灌装行程结束后阀口自动闭合，避免物料滴漏污染瓶身或输送线。灌装量的调节可通过调整灌装阀的行程参数实现，针对不同容量的瓶型可快速完成参数切换，无需对机械结构做大规模改动。瓶体输送采用平顶链板输送结构，输送线贯穿设备主体，

　　在灌装工位位置配置了气动式瓶体定位机构，当瓶体随输送线进入灌装工位时，定位挡块伸出将瓶体精准定位在灌装头正下方，避免灌装过程中瓶体偏移导致的物料洒出。设备的控制单元集成在机身侧方的悬臂操作箱内，操作箱上配置触控显示屏与实体操作按钮，可实时显示灌装速度、当前产量、故障报警信息，操作人员可通过触控屏调整灌装速度、灌装量、定位延时等运行参数，操作箱上还设置了急停按钮，遇到突发异常时可快速切断设备运行状态。从安装边界来看，设备主体长度适配常规12头灌装工位的排布需求，宽度方向包含输送线伸出段与操作箱的安装空间，安装时需要在设备周边预留不小于800mm的操作维护通道，物料进料接口设置在设备背部，可直接对接车间的物料供料管路，

　　气动接口预留标准快插接头，可对接车间集中供气系统，电气进线口设置在基座底部，方便车间布线施工。在结构设计过程中，所有与物料接触的部件均采用304不锈钢材质，满足食品、医药行业的卫生要求，设备的运动部件均配置了自润滑轴承，减少日常维护的润滑频次，灌装头的升降采用伺服驱动结构，相比传统气缸驱动，灌装头的下行速度、灌装行程的控制精度更高，可针对不同物料特性调整灌装头的升降节奏，比如针对易起泡沫的液态物料，可设置灌装头随液面上升同步提升的灌装模式，减少灌装过程中的泡沫产生，避免物料溢出。输送线的驱动采用变频调速电机，可根据前后端工序的生产节拍调整输送速度，匹配整线的生产效率，定位机构的挡块采用柔性材质包裹，避免定位过程中对瓶身造成磕碰损伤。

　　设备的整体结构设计充分考虑了不同生产场景的通用性，更换不同规格的灌装头适配件与定位护板，即可适配从窄口口服液瓶到广口洗护瓶的多种瓶型，无需更换主体结构，降低了生产企业的设备投入成本。在实际生产运行中，这款设备可实现连续化的自动进瓶、定位、定量灌装、出瓶工序，无需人工干预，单台设备的灌装产能可匹配每分钟数十瓶到上百瓶的生产节拍，根据灌装头数量与灌装量的不同可灵活调整，相比半自动灌装设备，可大幅减少生产线上的人工投入，同时避免人工灌装带来的灌装量误差、物料污染等问题。设备的防护结构设计也充分考虑了日常清洁的需求，钢化玻璃围罩可快速拆卸，不锈钢外露表面采用拉丝处理，不易积污，清洁时可直接用高压水枪冲洗设备外表面（避开电气操作箱部位），满足食品医药生产车间的日常清洁要求。
