全自动L型封切热收缩包装设备结构设计

　　这套设备整合了L型封切与热收缩两个核心工序单元，前端封切单元负责完成裹包薄膜的定长输送、物料进给、封边裁切，后端热收缩单元通过恒温热风循环让薄膜紧密贴合物料外表面，整套设备可对接前端生产线实现连续化包装作业，广泛应用于食品、日化、医药、五金配件等行业的单件或集合产品外膜包装工序，替代传统人工套膜、封切的低效作业模式，包装后的产品具备防潮、防尘、外观规整的特点，同时能一定程度提升产品外包装的抗磕碰能力。

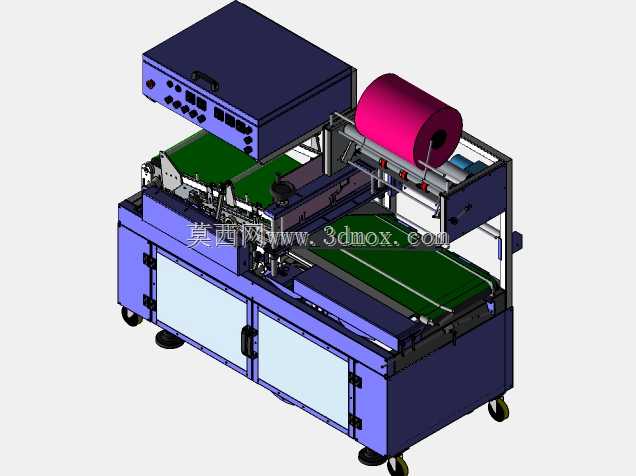

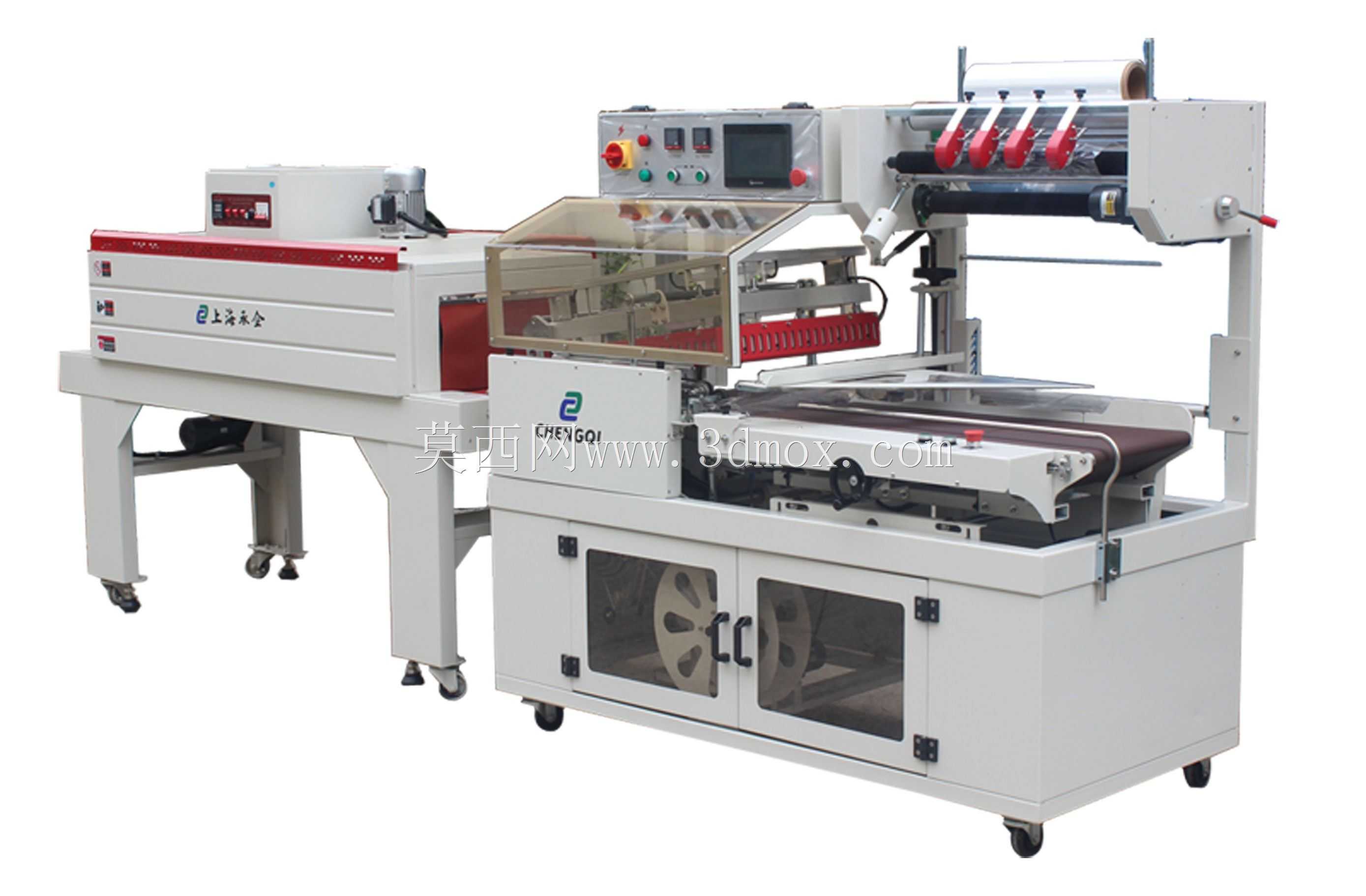

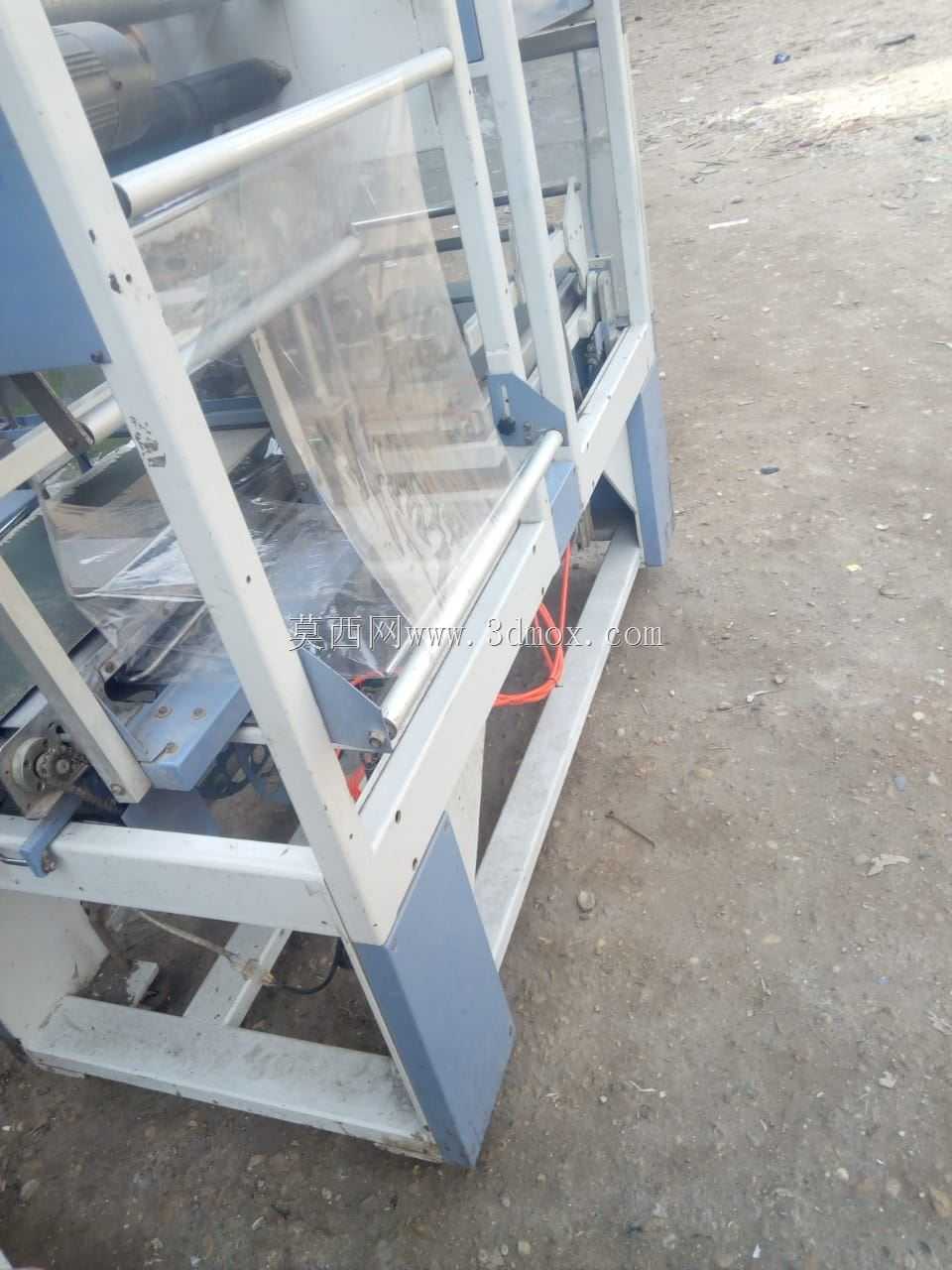

　　从结构布局来看，整机采用分体式对接设计，封切主机与热收缩炉通过输送链板实现无缝衔接，安装时需保证两个单元的输送面高度差控制在2mm以内，输送方向的同轴度偏差不超过3mm，避免物料在转运过程中出现卡滞、偏移问题。封切单元的机架采用方管焊接框架结构，下部设置带透明视窗的储物舱，可收纳备用封切刀、高温布等易损配件，底部配置带刹车的万向脚轮与可调支撑脚，既方便设备转场移位，也能在固定安装时调平设备，抵消地面不平整带来的运行震动。封切机构采用气缸驱动的上下封刀结构，封刀表面喷涂特氟龙涂层，避免封切过程中熔融薄膜粘黏刀面，封刀温度可根据所用薄膜材质（POF、PVC、PE等）在0-200℃区间独立调节，封切时间通过电磁阀通断时长控制，适配不同厚度薄膜的封合需求。

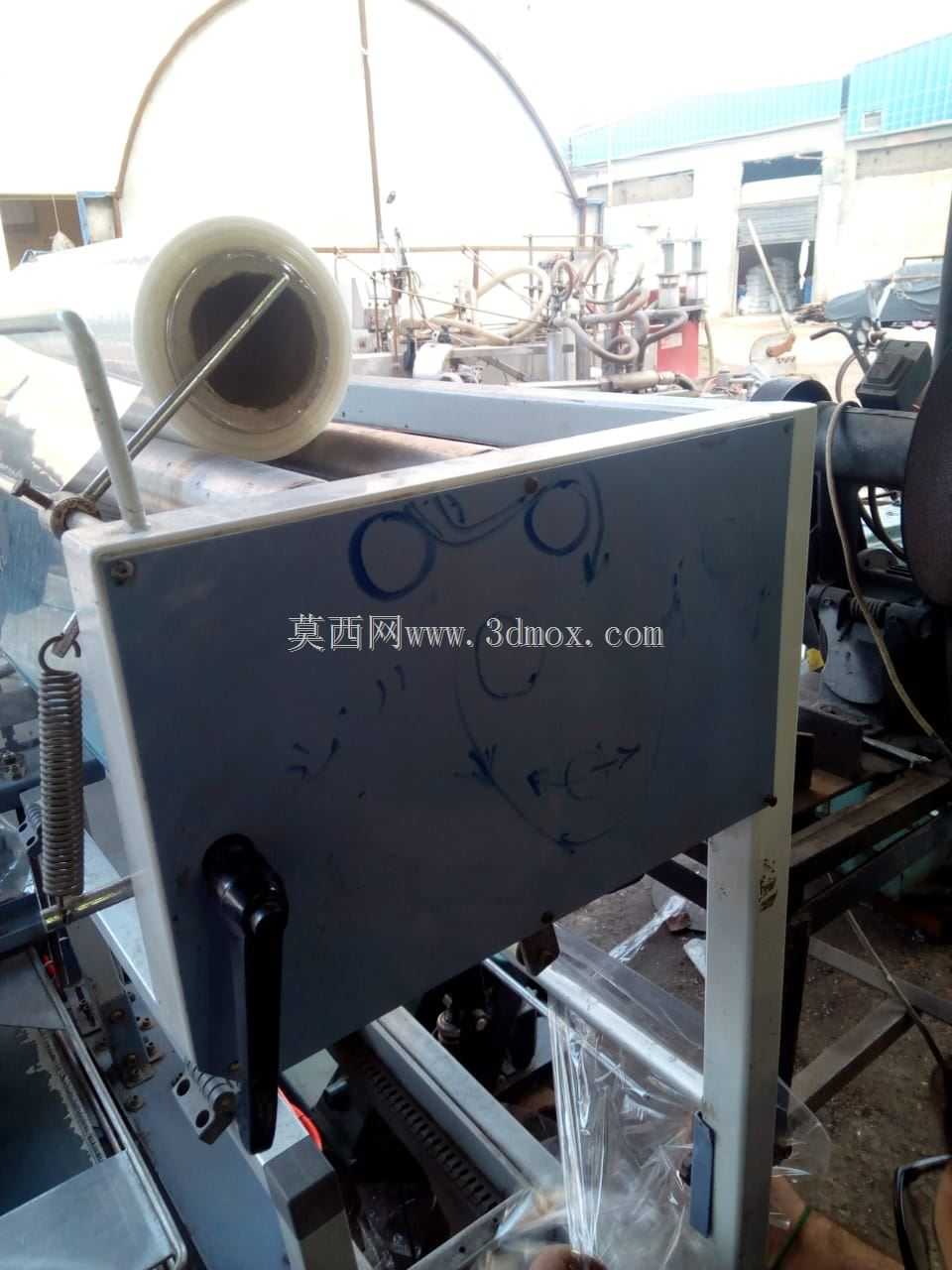

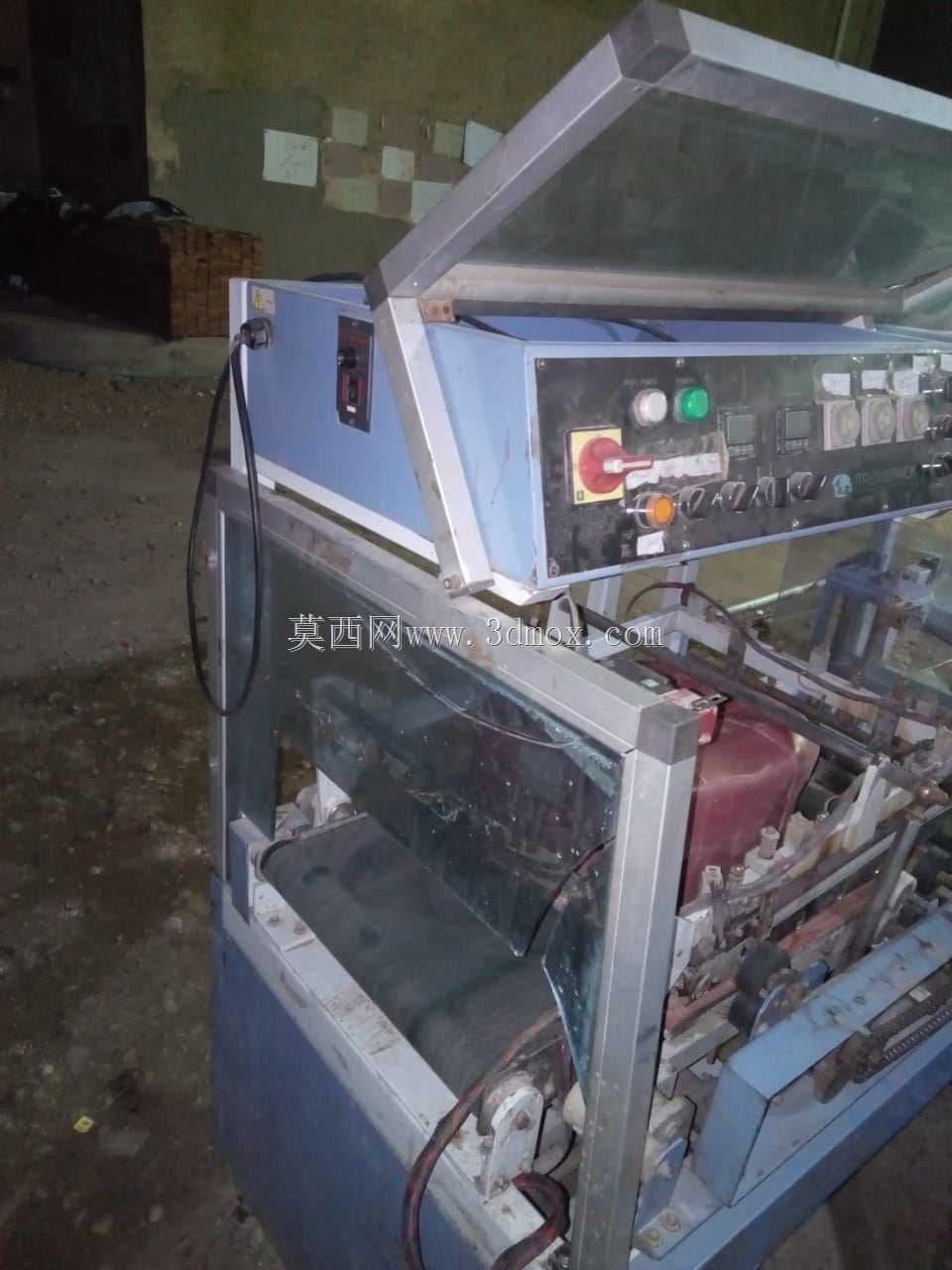

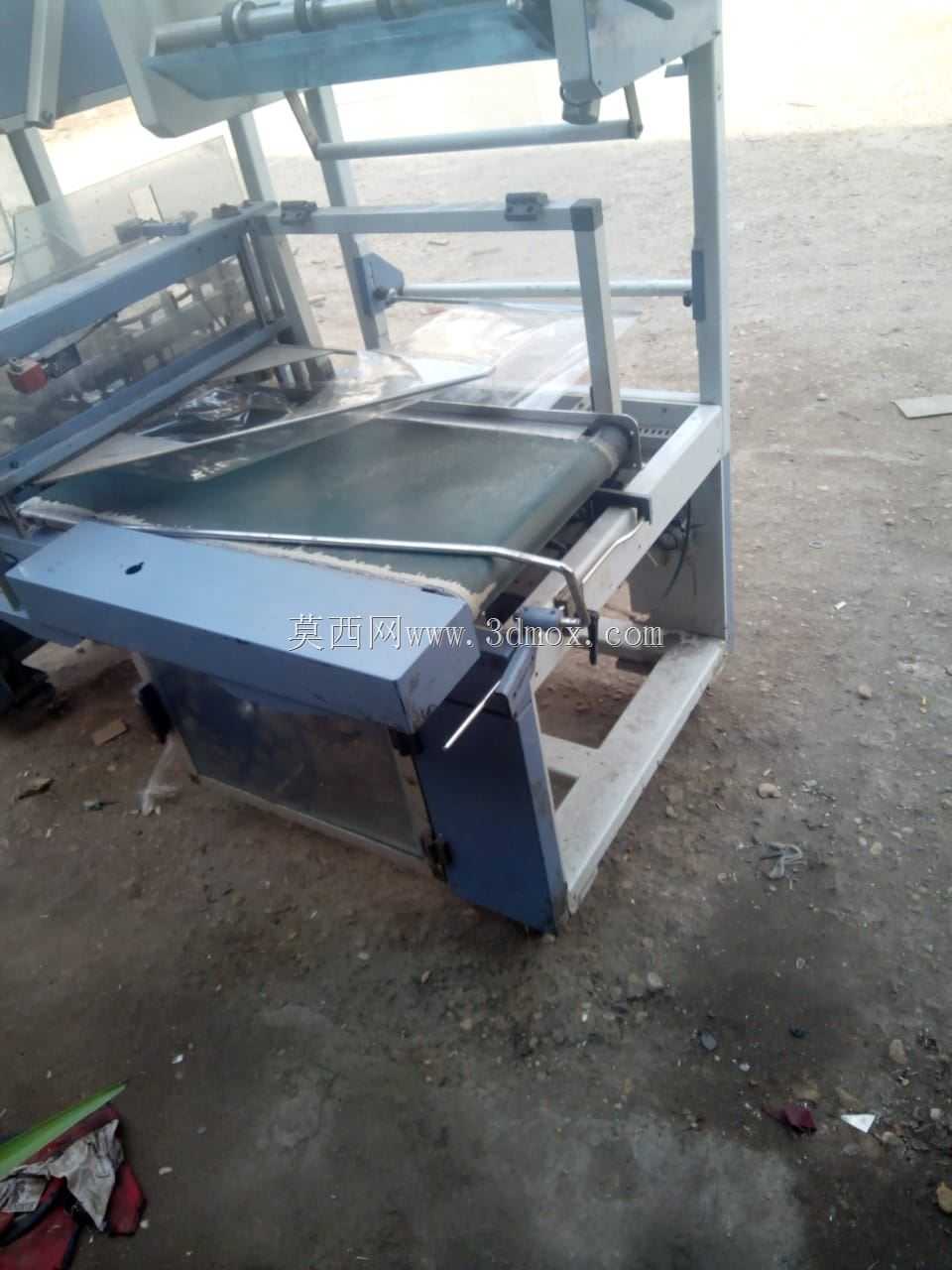

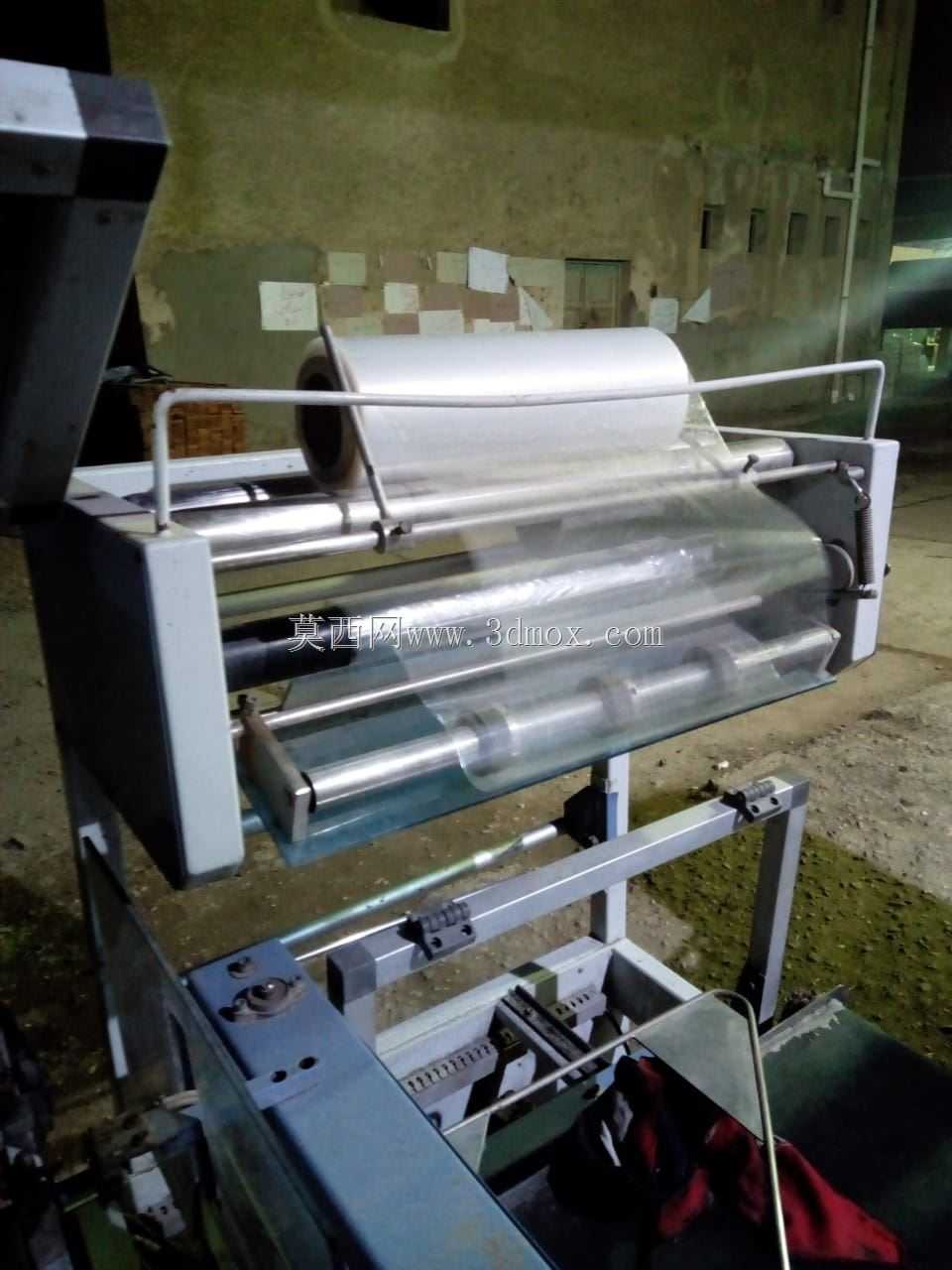

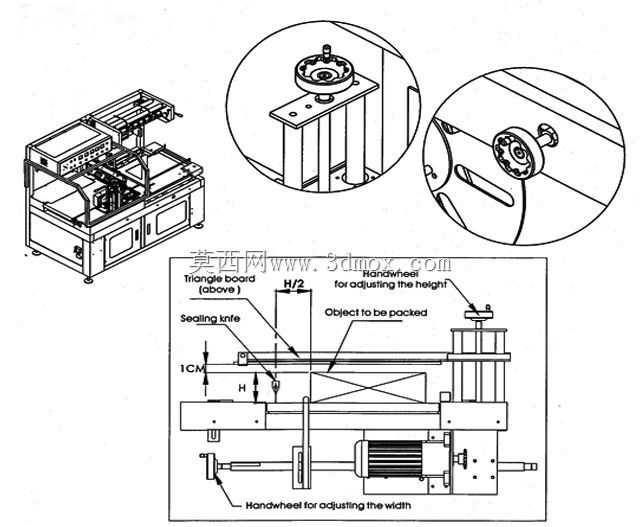

　　物料输送部分采用耐高温皮带输送结构，进料端设置可调节宽度的导向护栏，可根据待包装物料的外形尺寸调整护栏间距，适配宽度在100-450mm、高度在50-200mm区间内的规则盒装、袋装产品。薄膜放卷机构设置在封切单元上部，配置张力自动调节辊，可在薄膜输送过程中保持恒定张力，避免薄膜出现拉伸变形、跑偏褶皱问题，放卷轴采用气胀轴结构，更换膜卷时只需充放气即可完成膜卷的固定与拆卸，大幅缩短换膜辅助时间。封切单元的操作面板设置在设备前部左侧，集成了温度控制表、输送速度调节旋钮、运行状态指示灯、急停按钮，操作人员可在进料位置直接完成参数调整与设备启停操作，面板上部设置透明防护挡板，避免封切过程中产生的少量薄膜烟气直接朝向操作人员飘散。

　　后端热收缩单元采用长条形炉体结构，炉腔内部配置上下两组热风循环风管，通过离心风机将加热管产生的热风均匀输送到炉腔各个位置，炉腔内温差控制在±5℃以内，避免局部温度过高导致薄膜烫破、或者温度不足导致薄膜收缩不平整的问题。炉体的输送采用特氟龙网带结构，网带运行速度可在0-15m/min区间无级调节，根据薄膜收缩特性与物料大小匹配对应的炉内停留时间，炉体两端设置可调节高度的隔热软帘，减少炉内热量外泄，降低设备运行能耗。炉体侧面设置可开启的检修门，方便日常清理炉内残留的薄膜碎屑、检修加热管与风机组件。

　　设计过程中重点考虑了设备的操作安全性，封切机构的运动区域设置了带安全联锁的透明防护罩，一旦防护罩被意外打开，设备会立即切断封切刀的加热电源与气缸驱动气源，避免操作人员误触高温封刀或者运动的裁切机构。设备的电气控制元件全部集成在独立的电控柜内，电控柜设置在封切单元的侧部，柜内配置散热风扇与空气开关，所有接线都采用端子排压接，走线规整并套有线号标识，方便后期故障排查与线路维护。整机的气源处理组件设置在机架侧部，配置油水分离器与调压阀，可对输入压缩空气进行过滤除水，并调整工作气压到0.5-0.7MPa的标准区间，保证气缸动作的平稳性。

　　从安装边界来看，整套设备的总长度约3800mm，宽度约950mm，高度约1550mm，安装时需要在设备周边预留至少800mm的操作与维护空间，设备进线电源采用380V三相五线制，总功率约12kW，压缩空气接口采用G1/2标准快插接头，气源供气量不小于0.3m³/min。设备的输送面高度统一为750mm，可直接对接高度匹配的前端生产流水线或者物料收集台，无需额外配置过渡转接机构。日常运行过程中，需要定期检查封切刀表面的特氟龙高温布磨损情况，及时清理封刀表面残留的薄膜熔渣，定期给输送导轨、气缸活塞杆加注润滑脂，检查热风循环风机的轴承运行温度，保证设备长期运行的稳定性。
