多规格果蔬分选输送一体化设备结构设计

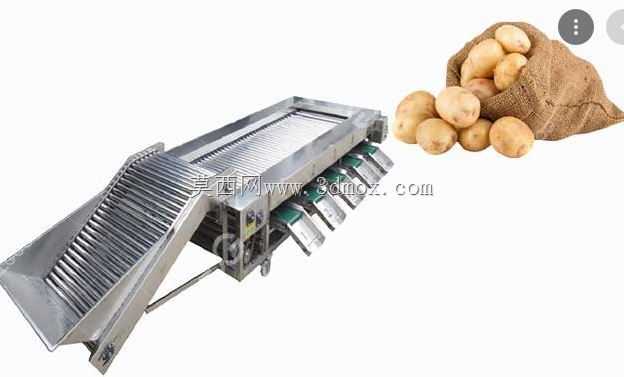

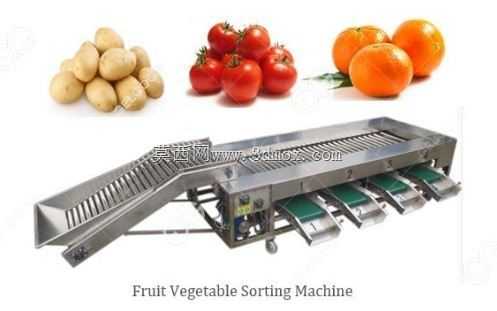

　　在果蔬产后初加工的产线布局中，这类分选输送设备往往承担着衔接前段清洗、后段包装的核心中转与分级职能，常见于中小型果蔬加工合作社、生鲜配送中心的预处理车间，适配土豆、番茄、柑橘类等球形、类球形果蔬的尺寸分级作业，替代传统人工分拣的低效模式，降低产线人工配置占比。从结构设计逻辑来看，设备整体采用进料爬坡段与水平分选段集成的一体式机架设计，进料端设置的倾斜格栅输送段，一方面可以通过格栅间隙沥除果蔬表面携带的残留清洗水渍，另一方面通过爬坡过程的自然摊料，避免进料堆积造成的分选卡料问题，格栅条的间隙沿输送方向做渐变排布，在进料段仅完成沥水与初步布料，不会提前出现漏料情况。水平分选段是设备的核心功能区，采用多组不同间隙的辊轴排布结构，

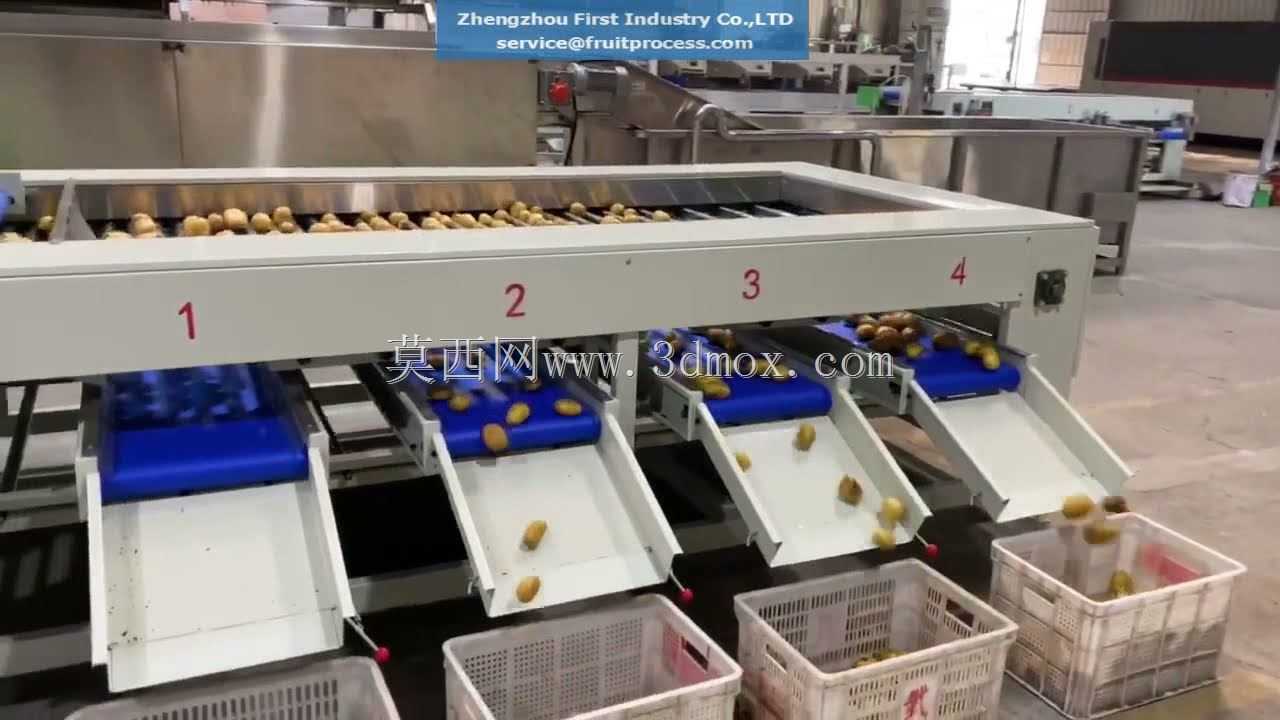

　　沿输送方向辊轴间隙逐级增大，果蔬随辊轴向前输送过程中，尺寸小于对应间隙的物料会落入下方的出料导槽，经各自对应的出料皮带输送至对应集料工位，最终实现多规格尺寸的一次性分级，这种逐级间隙分选的结构相比滚筒式分选机，对表皮易损的番茄、柑橘类物料摩擦损伤更小，物料在辊轴上的滚动过程更平缓，不会出现剧烈碰撞导致的表皮破损。设备机架整体采用不锈钢方管焊接成型，所有与物料接触的辊轴、导槽、输送面均做镜面抛光处理，满足食品加工场景的卫生清洁要求，底部配置可调高度的支撑脚轮，既可以在车间内灵活调整设备位置，也可以通过脚轮的调节螺杆调整设备整体水平度，避免因地面不平整导致的辊轴偏磨、物料跑偏问题。从安装边界来看，

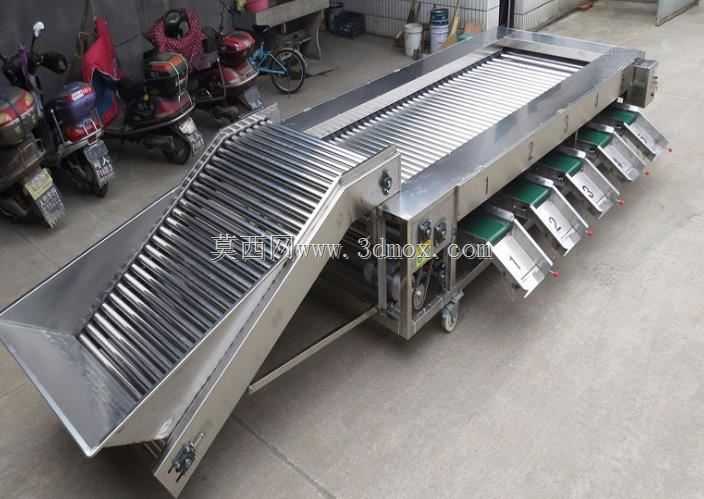

　　设备进料端的爬坡段抬升高度适配前段清洗出料的常规高度，无需额外搭建过渡输送架，水平分选段的长度根据分级档位数量设置，对应图中五组分选出料结构，整体占地长度可适配常规12米跨度的车间布局，设备宽度控制在1.8米以内，两侧预留0.8米的操作维护空间即可满足日常巡检、卡料清理的作业需求，设备的出料端高度可对接常规的周转筐集料工位或者后段包装线的进料高度，减少中转环节的物料搬运。在功能细节设计上，辊轴的驱动采用侧边链传动结构，所有传动链轮均设置可拆卸的不锈钢防护罩，避免生产过程中杂物卷入传动结构，同时方便日常维护时的链轮张紧、润滑作业；每一组出料导槽的下方都设置独立的短皮带输送结构，皮带采用食品级PU材质，导槽边缘做圆弧翻边处理，

　　避免物料下落时出现磕碰伤，各出料皮带的速度可单独微调，匹配不同规格物料的出料速度，避免集料时出现堆积。设备的动力配置采用减速电机直连驱动的方式，输送速度可通过变频调节，根据不同品类果蔬的分选精度要求调整输送节奏，比如处理表皮较脆的番茄时可适当降低输送速度，延长物料在辊轴间的滚动停留时间，提升分级精度；处理表皮较厚的土豆类物料时可适当提高输送速度，提升整线处理效率。从建模细节来看，整个设备的三维结构完整还原了实际加工的装配逻辑，所有焊接位置、螺栓连接点位、传动部件的装配关系都做了1:1的还原，辊轴的排布间隙、导槽的倾斜角度都参考了实际量产设备的参数设置，既可以作为同类设备结构设计的参考原型，也可以直接用于产线布局的方案演示，验证设备在不同车间场景下的安装适配性。
