工业级动力滚筒输送线三维结构设计

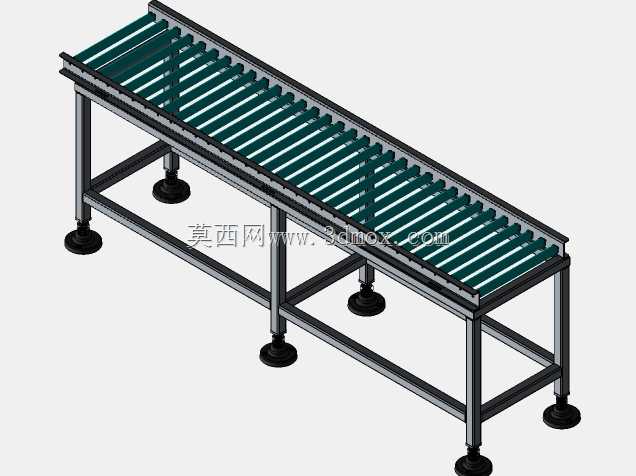

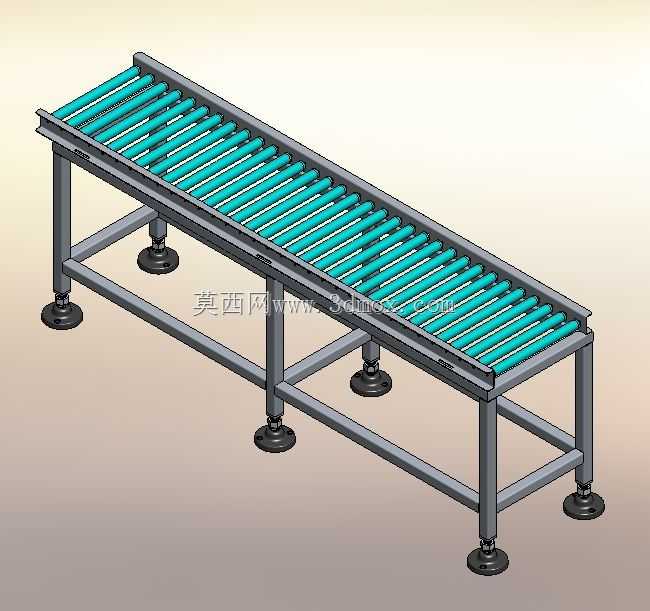

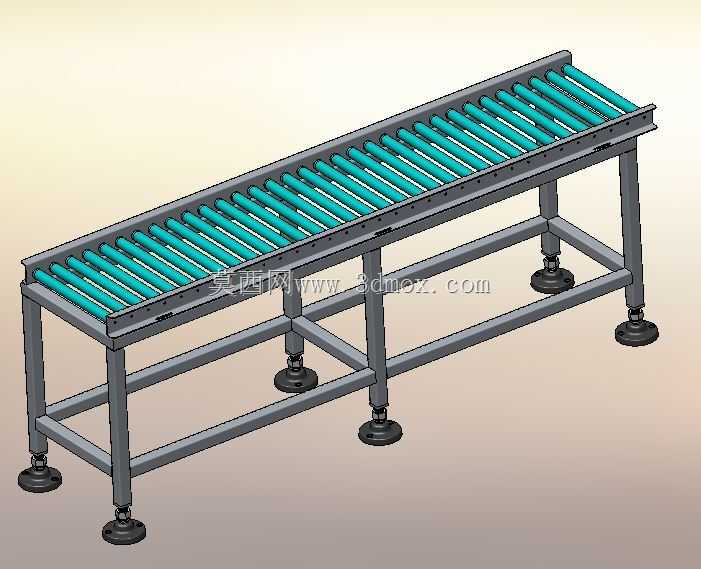

　　这款滚筒输送设备的三维结构完整还原了车间常用动力输送线的全部细节，从支腿的可调脚杯到侧边的电控安装位，每一处结构都对应实际生产中的使用需求。在汽车零部件装配车间，这类线体常布置在焊装工位与涂装工位之间，用来承载带工装板的冲压件，单段线体的承载能力按照常规工装加工件总重300kg设计，支腿采用方管焊接结构，底部的可调脚杯可以实现±30mm的高度调节，适配车间地面不平整的安装场景，安装时不需要额外做地面预埋，直接通过膨胀螺栓固定脚杯底座即可，单段线体的标准长度为3米，宽度可根据输送物料的尺寸调整，常规款的有效输送宽度为600mm，线体总高度从地面到滚筒上表面为750mm，刚好匹配人工操作的舒适工位高度，

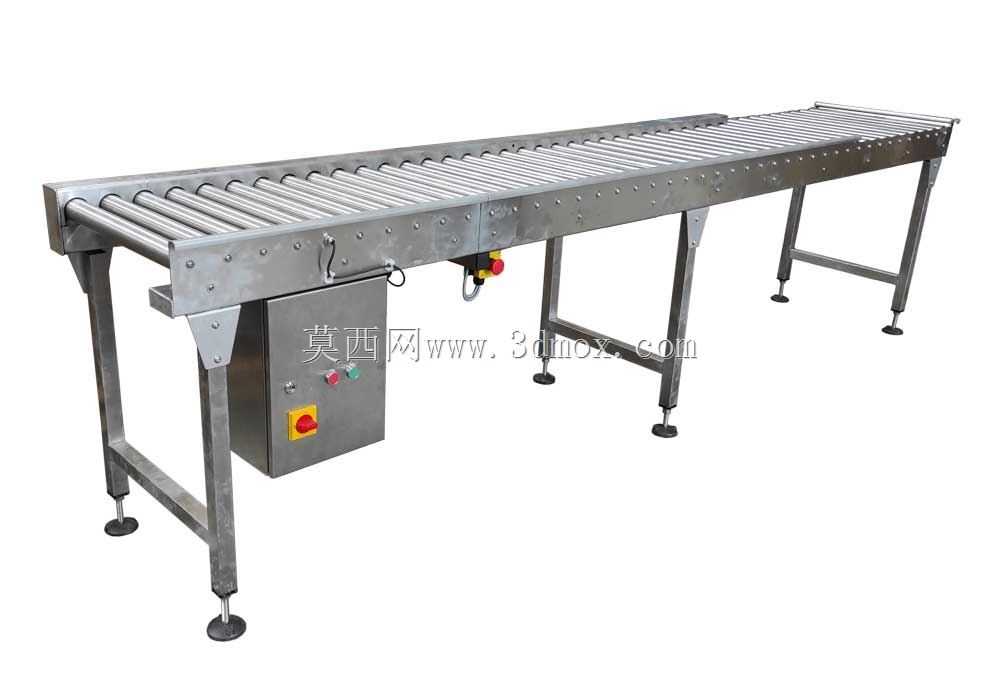

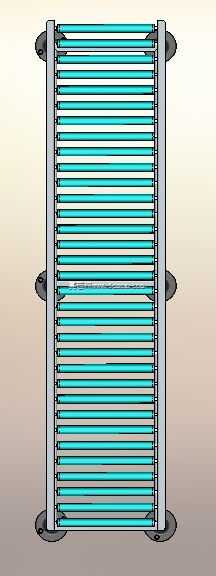

　　也可以对接上下层的提升设备实现跨楼层输送。线体的滚筒采用直径50mm的镀锌碳钢滚筒，滚筒间距为100mm，保证输送过程中底部尺寸不小于150mm的工件不会出现卡滞，滚筒两端采用精密轴承座安装，转动阻力小，长时间运行不会出现卡顿异响，侧边的张紧结构可以调整驱动皮带的松紧度，维护时只需要松开侧边的固定螺栓即可调整，不需要拆解整段线体的框架。电控箱布置在线体进料端的侧边位置，箱体上集成了启动、停止、急停按钮，急停按钮采用红色蘑菇头设计，符合安全规范要求，发生异常时操作人员可以在1秒内按下急停切断动力，电控箱内部预留了变频器安装位，可以根据生产节拍调整输送速度，常规运行速度设置在12m/min到18m/min之间，

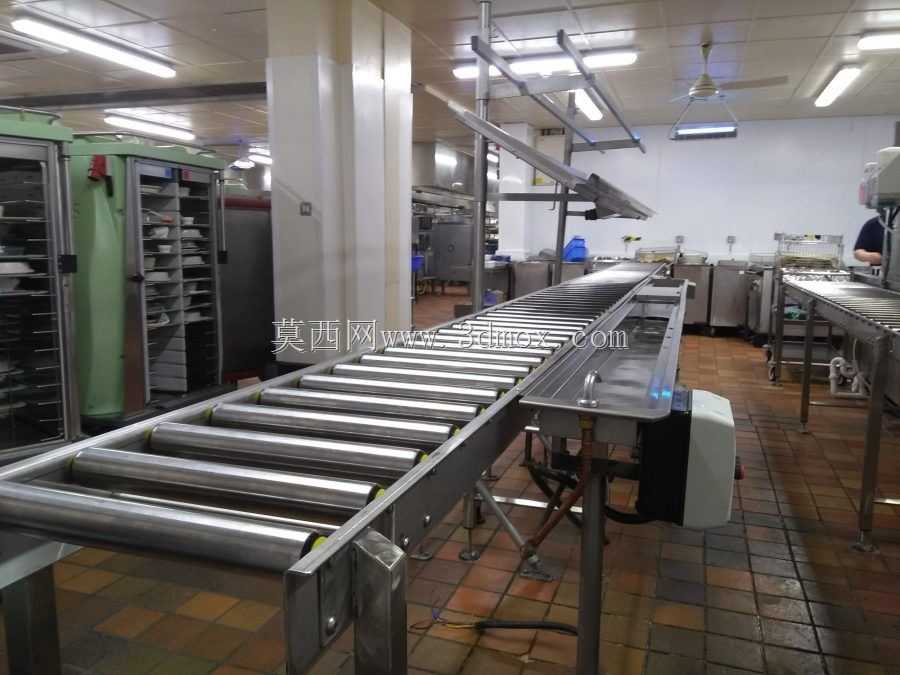

　　既可以满足连续输送的节拍要求，也不会因为速度过快导致工件在惯性作用下移位。线体的侧边框架采用折弯钢板焊接成型，钢板厚度为3mm，焊接后整体做喷塑处理，耐磨防腐蚀，适合车间多油污、多粉尘的使用环境，框架上预留了光电传感器安装孔位，可以根据后续的自动化升级需求加装检测元件，实现工件到位检测、积放控制等功能，不需要二次打孔破坏框架结构。支腿之间加装了横向连接杆，提升整段线体的结构刚性，满载运行时不会出现明显的晃动，支腿底部的脚杯采用橡胶防滑底座，既可以调节高度，也能减少线体运行时的震动传递到地面，降低车间的运行噪音。在食品包装车间，这款线体也可以通过更换不锈钢滚筒与不锈钢框架的材质，用来输送包装完成的箱装食品，适配食品车间的卫生清洁要求，

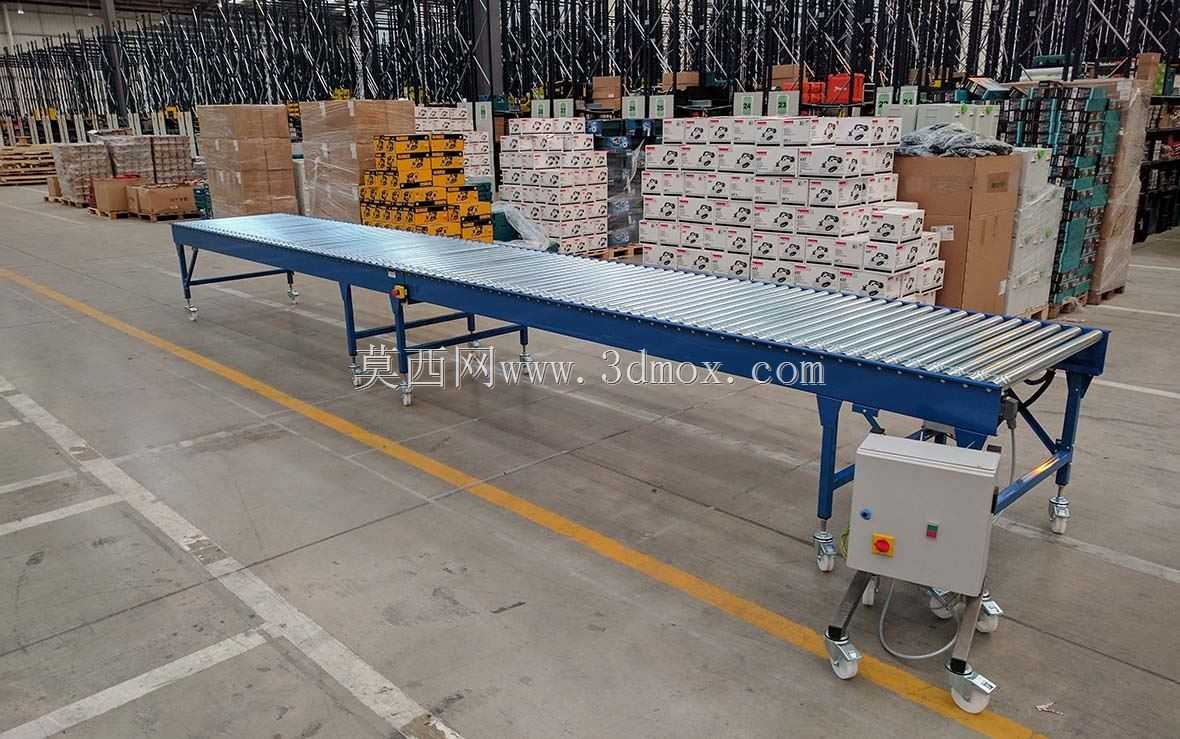

　　线体的滚筒之间可以根据需求加装过渡板，避免小尺寸的包装箱卡在滚筒间隙里。设计这款三维模型的时候，所有的安装孔位、配合尺寸都按照实际加工公差标注，结构工程师可以直接参考模型拆解生产图纸，不需要重新核算关键配合尺寸，模型里的每一个紧固件都对应实际的标准件型号，采购时可以直接按照模型里的规格选型，减少设计阶段的重复工作量。线体的驱动端布置在出料端的下方，采用电机减速机直连的驱动方式，驱动结构隐藏在框架下方，不会占用线体侧边的操作空间，也能避免操作人员误触转动部件，驱动部分的护罩采用快拆结构，日常维护时不需要工具就可以拆下护罩检查皮带磨损情况。在电商仓储的分拣环节，这类滚筒线可以多段拼接组成长距离输送线，每段线体独立驱动，某一段出现故障时可以单独停机维修，不会影响整条线的其他段运行，拼接时只需要通过连接板将两段线体的框架对齐固定即可，对接处的滚筒高度差控制在1mm以内，保证工件通过时不会出现颠簸。模型里完整还原了线体的走线槽结构，所有的线缆都可以隐藏在框架侧边的走线槽内，外部看不到明线，既美观也能避免线缆被工件剐蹭破损，提升设备运行的安全性。
