商用连续式果蔬气泡喷淋清洗设备结构

　　这套设备主要面向净菜加工、预制菜前处理、果蔬深加工、中央厨房等场景，可完成叶菜、根茎类果蔬、菌菇类、部分水产类原料的表面去杂、农残降解、泥沙清洗工序，替代传统人工清洗的高人力成本模式，适配连续化生产线的节拍要求，可直接对接上游分拣输送线与下游漂烫、切割、包装工位，形成完整的前处理产线链路。

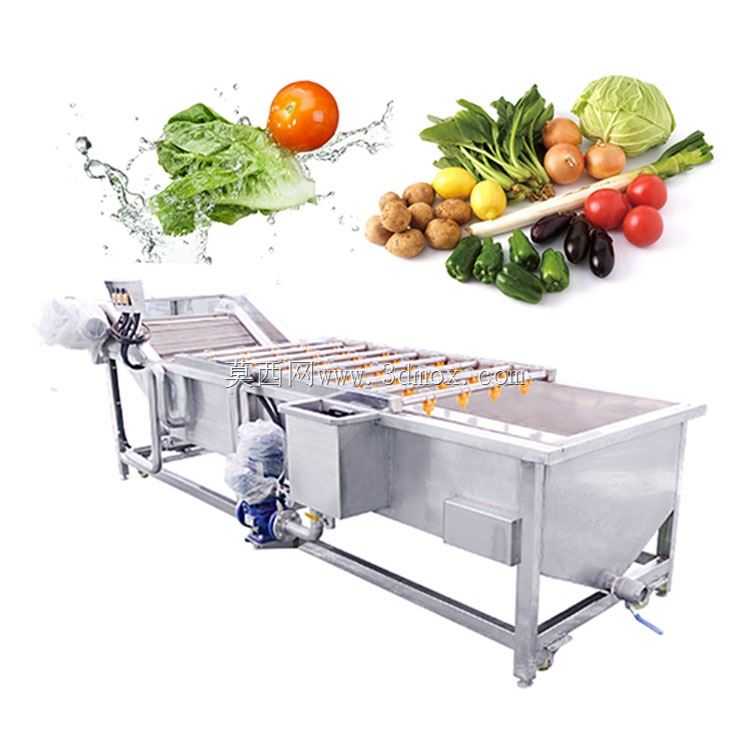

　　设备主体采用全不锈钢机架结构，接触物料部分均采用食品级不锈钢板材焊接成型，整体框架采用矩形管焊接做承重支撑，底部配置可调脚杯，可适配车间地面不平整的安装场景，调整整机水平度避免运行过程中出现槽体液位偏移、输送跑偏的问题。设备整体长度方向预留1.2米以上的操作维护空间，宽度方向两侧预留0.8米以上的检修通道，进水口、排污口、溢流口均设置在设备侧下方，对接车间给排水管线时无需额外抬高设备基础，安装时只需确认地面承重满足整机架水满载后的载荷要求即可，无需额外做预埋固定。

　　功能段分为进料缓冲段、气泡鼓泡清洗段、高压喷淋段、出料输送段四个核心区域。进料段设置水平网带，可承接上游输送过来的原料，避免原料直接投入水槽造成水花飞溅、槽液溢出；气泡清洗段在水槽底部布置阵列式鼓气管，通过外接高压风机产生细密气泡，气泡上升破裂过程中形成的冲击力可冲刷果蔬表面褶皱处的泥沙、虫卵与残留杂质，同时不会对果蔬表皮造成机械损伤，适配草莓、叶菜这类易破损原料的清洗需求，水槽侧面设置溢流口，可将漂浮在水面的虫体、碎叶、浮杂通过溢流方式排出槽外，底部设置锥形排污斗，定期打开排污阀即可排出沉积在槽底的泥沙，无需人工进入槽内清理。

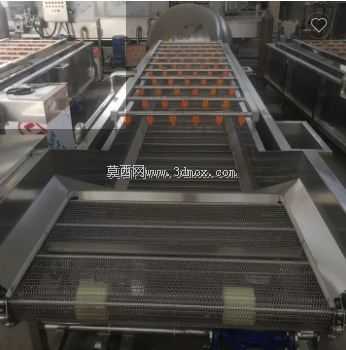

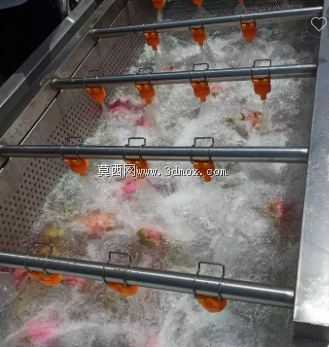

　　高压喷淋段设置在气泡段上方，采用多组扇形喷嘴沿输送方向交错布置，喷淋水经过滤后循环使用，喷嘴角度可根据清洗物料的类型调整，针对根茎类物料可加大喷淋压力，针对叶菜类物料可降低喷淋压力避免打烂菜叶，喷淋段上方设置可拆卸的挡水罩，避免喷淋水外溅到车间地面，挡水罩采用快拆结构，日常清理喷嘴、疏通堵塞时无需工具即可快速拆卸。出料输送段采用网带爬坡结构，网带表面设置挡料条，避免清洗后的果蔬在爬坡过程中下滑，出料端可根据后续工位的高度调整输送倾角，适配不同高度的对接设备。

　　设计过程中重点考虑了设备的易维护性与卫生性，所有转动轴承均采用外置式防水轴承，避免轴承长期浸泡在水中出现锈蚀、进杂卡滞的问题，输送网带采用链轮驱动，张紧机构设置在设备两端，调整张紧度时只需松开锁紧螺母调整螺杆位置即可，网带本身采用模块式塑料网带或者不锈钢编织网带，可根据清洗物料的尺寸选择合适的网孔孔径，避免小尺寸物料从网孔掉落。水槽内部所有焊接位置均做圆弧过渡处理，无卫生死角，符合食品加工设备的卫生要求，日常冲洗时可直接用高压水枪冲刷槽内壁，不会出现杂质积存的问题。

　　水循环系统配置独立的过滤水箱，喷淋后的回水经过三层过滤后重新进入喷淋管路，第一层为滤网过滤大体积的碎叶、杂质，第二层为滤芯过滤细小泥沙，第三层为活性炭过滤可吸附部分农残与异味，水箱设置液位传感器，液位过低时自动补充清水，避免水泵空转损坏。鼓风系统的风机设置在设备侧方的独立支架上，与水槽之间通过软连接风管对接，减少风机运行时的震动传递到机架上，降低整机运行噪音。

　　选型适配时，可根据每小时的处理产能调整设备的长度与网带宽度，小产能场景可缩短气泡段长度，大产能场景可加宽网带、增加鼓气与喷淋的组数，设备的控制箱采用防水设计，设置在设备侧方便于操作的位置，可单独控制输送速度、鼓风风量、喷淋压力，针对不同的物料调整对应的运行参数，比如清洗根茎类物料时可降低输送速度、加大鼓风与喷淋压力，清洗叶菜类物料时可提高输送速度、降低鼓风与喷淋压力，保证清洗效果的同时减少物料损耗。
