V型粉末混合设备三维结构设计

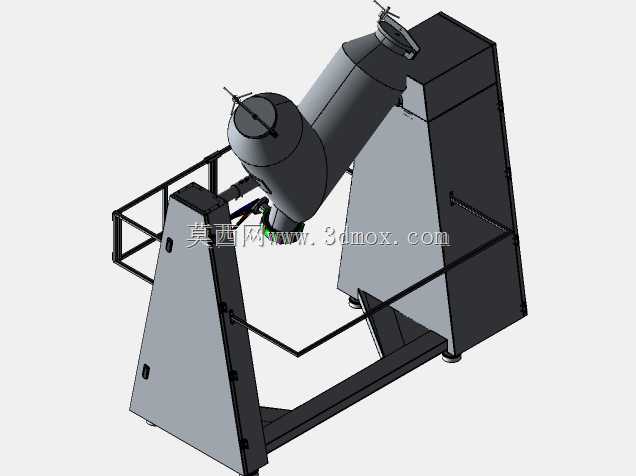

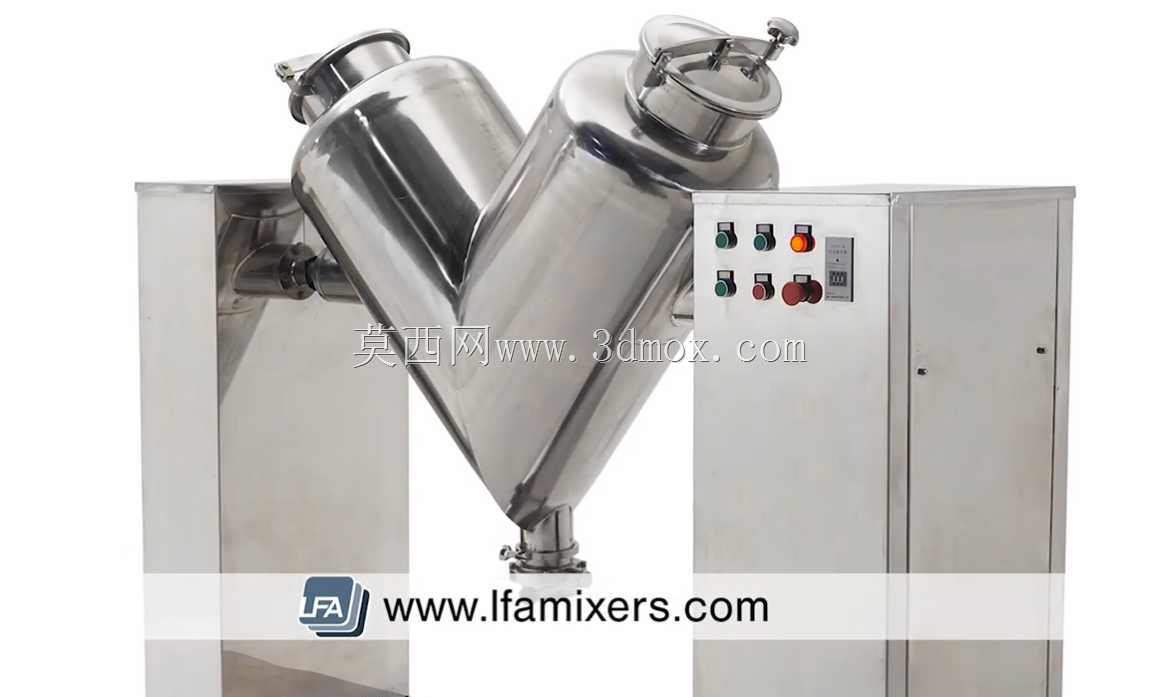

　　在食品、医药、精细化工的粉体加工工段中，干粉末的均匀混配是决定最终产品批次一致性的核心工序，V型混合结构凭借无传动死角、卸料彻底、清洗便捷的特性，成为小批量多批次粉体混配场景的主流选型。这套V型粉末混合设备的三维结构，完全围绕实际生产中的混料需求搭建，整体采用不对称V形筒体作为混料腔体，两个筒体段的长度存在15%左右的差值，当设备绕水平主轴做回转运动时，筒体内的粉体物料会在重力作用下反复做分流、汇合、抛落运动，相比单筒回转结构，不对称V腔能让物料在筒内产生更复杂的流动轨迹，避免同密度物料出现分层堆积的问题，混料均匀度变异系数可控制在3%以内，能满足食品添加剂、医药中间体、金属粉末等对混料精度要求较高的生产场景。

　　从结构设计逻辑来看，这套模型的支撑机架采用整体式方管焊接框架，两侧的轴承座安装面做了同轴度公差约束，同轴度公差控制在0.05mm以内，避免主轴回转时出现偏载磨损，延长主轴承的使用寿命。驱动端集成在右侧机架内部，采用减速电机直连主轴的传动方案，省去了链传动、带传动的张紧维护环节，传动效率更高，设备运行时的噪音可控制在70分贝以内，符合洁净车间的噪音管控要求。V形筒体的两端采用快开式人孔结构，密封件采用食品级硅橡胶材质，既满足投料、清洗的操作便捷性，也能适配有洁净度要求的生产场景，筒体底部的出料口采用蝶阀结构，回转到最低点时可实现彻底卸料，筒内无物料残留，减少不同批次物料切换时的清场工作量。

　　从安装边界与尺寸适配角度，这套模型的整体占地尺寸控制在1800mm×900mm×1700mm范围内，不需要做特殊的地基处理，只要车间地面平整度满足每米误差不超过2mm，就可以直接放置安装，设备总重约450kg，普通厂房的楼板承重完全可以满足安装要求。筒体的有效容积为200L，单次投料量建议控制在筒体总容积的40%-50%，也就是80-100L，投料量过高会压缩物料在筒内的抛落空间，直接影响最终的混料均匀度。筒体的内壁做了镜面抛光处理，粗糙度Ra≤0.8μm，没有卫生死角，配合快开结构可以快速完成拆洗，适配多品种小批量的柔性生产需求。

　　在细节结构处理上，主轴与筒体的连接位置采用了加强筋板做应力分散，因为V型筒体在满载回转时，连接位置会承受交变载荷，加强筋的布置完全按照有限元应力分析的结果排布，在保证结构强度的前提下尽可能减少不必要的材料冗余，降低设备整体自重。两侧的机架外罩采用可拆卸式钣金结构，日常维护时只需要拆下外罩就可以完成减速电机、轴承的润滑与检修，不需要拆解设备主体结构。设备的操作面板集成在右侧机架的正面位置，设置了启动、停止、点动、定时调节的功能按键，点动档位主要用于卸料时的筒体对位，让出料口精准对准接料容器，避免物料撒漏。

　　不同于卧式螺带、三维混合等其他混料结构，V型混合结构没有内置的搅拌桨叶，不需要考虑轴端密封的漏粉问题，后期维护成本更低，对于流动性较好的干性粉末，混料时间通常控制在8-12分钟就可以达到均匀度要求，对于添加了微量成分的粉体混配，还可以在筒体上加装强制搅拌轴的接口，拓展设备的适用范围。这套三维模型完整还原了设备的所有装配关系，包括紧固件的选型、密封件的安装位置、转动副的配合公差，在做生产线布局规划、设备改造、非标定制时，可以直接提取相关尺寸做干涉校验，也可以根据实际产能需求等比例缩放筒体尺寸，调整机架的安装跨度，快速衍生出不同容积规格的V型混合设备方案。
