包装生产线用旋转式理瓶送料设备

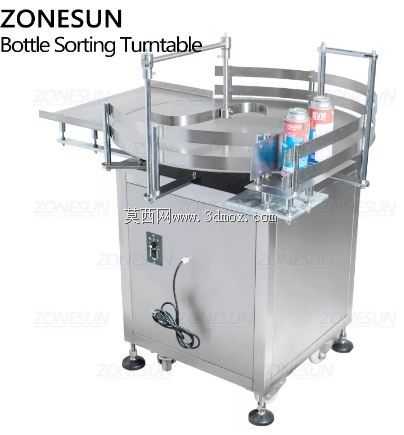

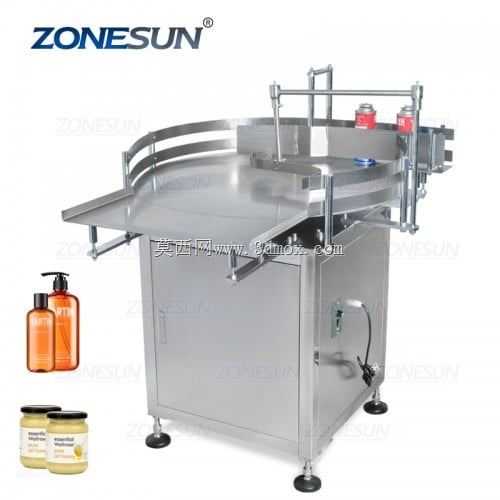

　　在食品、日化、医药类瓶装产品的包装生产环节，前段理瓶送料的顺畅度直接决定整线运行效率，这款旋转式理瓶给料设备，正是针对异形瓶、圆柱瓶等多种瓶装容器的自动上料排序需求设计的配套辅机，可对接灌装机、旋盖机、贴标机等后续包装工位，替代人工摆瓶的重复劳作，降低前段上料的人工投入与瓶身污染风险。设备主体采用304不锈钢材质打造，接触瓶身的盘面、护栏、导杆部件均做镜面抛光处理，表面无卫生死角，符合食品、医药类生产的洁净要求，适配洁净车间的日常清洁与消杀作业，不会因材质锈蚀污染待包装容器。从结构设计来看，核心的旋转理瓶盘采用变频调速驱动，可根据后续工位的生产节拍灵活调整盘面转速，转速区间覆盖常规瓶装线30-120瓶/分钟的产能需求，

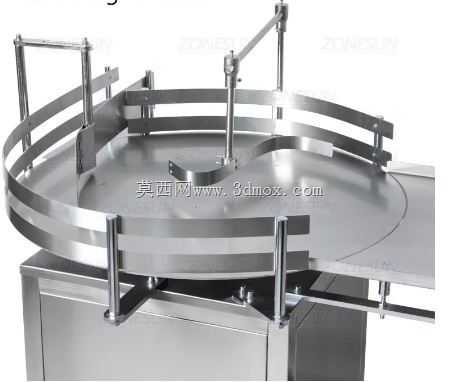

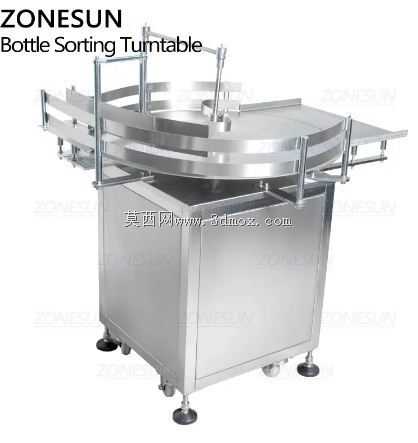

　　盘面边缘设置弧形不锈钢护栏，护栏通过可调节支架固定在机架上，可根据瓶身直径、高度调整护栏与盘面的间距，适配直径30-120mm、高度50-280mm范围内的圆瓶、方瓶、扁瓶等多种容器，无需更换核心配件即可完成多规格瓶型的切换适配。导瓶机构采用双导杆错位设计，可将旋转过程中姿态歪斜、堆叠的瓶体自动扶正排序，将杂乱倒入盘面的瓶体整理成统一朝向、单列输出的状态，平稳送入后续输送轨道，导杆端部设置柔性缓冲头，避免硬接触刮花瓶身表面，适配PET瓶、玻璃瓶、金属罐等多种材质的容器。机架部分采用方管焊接框架结构，底部配置可调节支撑脚杯，可根据车间地面平整度调整设备水平度，抵消地面不平带来的盘面晃动问题，支撑脚杯采用橡胶防滑底座，

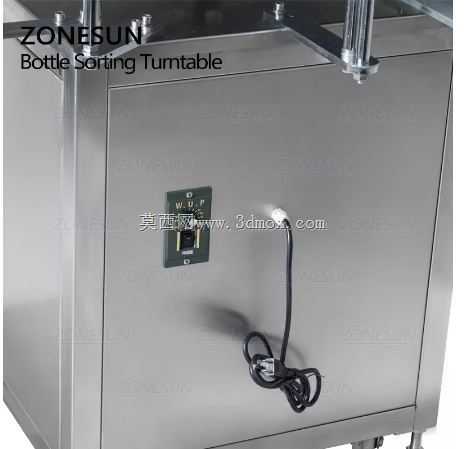

　　运行时不会移位产生额外振动；机架侧面设置电气控制箱，集成调速旋钮、启停开关与急停按钮，操作面板高度符合人体工学，操作人员站在设备旁即可完成参数调整与启停操作，无需弯腰或探身。设备的安装边界需预留至少1.2m的操作维护空间，盘面直径常规为800mm与1000mm两种规格，整机高度约900mm，可与高度850-950mm的常规包装输送线直接对接，无需额外配置过渡升降平台；设备动力部分采用减速电机直驱盘面，传动结构隐藏在机架内部，无外露传动部件，避免生产过程中异物卡入或人员误触的安全隐患，传动部位采用脂润滑，日常维护仅需每半年补充一次润滑脂即可，无需频繁拆解保养。在实际生产场景中，操作人员仅需将待整理的瓶体批量倒入旋转盘面，

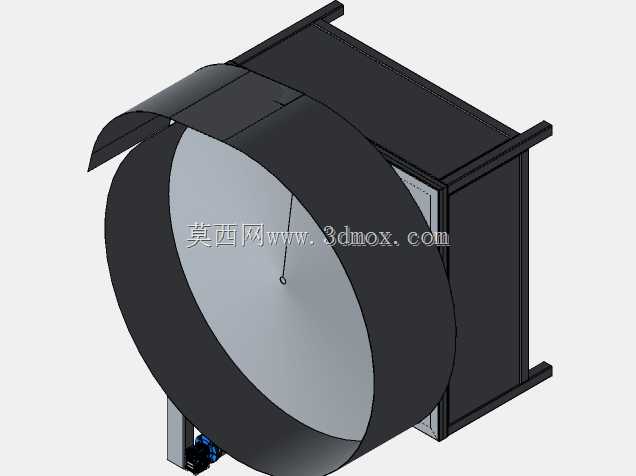

　　设备即可自动完成理瓶、排序、单列输出的全流程，输出的瓶体间距均匀、姿态统一，可直接进入后续灌装、贴标等工位，不会出现倒瓶、卡瓶导致的后续工位停机问题；针对易滚动的圆柱瓶，护栏内侧可加装防滑阻尼条，降低瓶体在盘面的滑动速度，提升排序稳定性，针对重心较高的高瓶，可加高护栏高度并增加上部扶瓶杆，避免瓶体在旋转离心力作用下倾倒。设备的出料口设置可调节的出瓶挡板，可根据后续输送线的宽度调整出瓶通道的宽度，保证瓶体单列顺畅输出，挡板与瓶身接触的边缘做圆角钝化处理，不会刮伤瓶身的标签或外包装。从三维建模的角度来看，该模型完整还原了设备的钣金焊接结构、可调护栏的连接方式、脚杯调节结构、电气箱安装位置与驱动部件的装配关系，所有部件的装配间隙均按照实际加工公差设置，可直接用于设备的方案展示、结构校核与生产出图参考，建模过程中对不锈钢板材的折弯圆角、焊接处的工艺倒角均做了还原，符合实际钣金加工的工艺要求，不存在无法落地的理想化结构。
