立式连续制袋充填封口包装设备结构

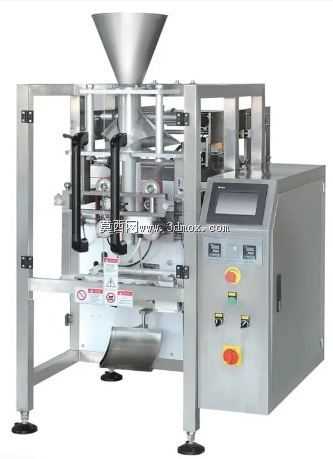

　　该设备为立式成型-充填-封口一体化包装装备，主要面向散状物料的连续化包装作业场景，在休闲食品、农副加工、日化粉剂、医药颗粒等生产车间的后端包装工段应用广泛，可适配薄膜卷料完成从袋型成型、物料计量装填到袋口封合、成品输出的全流程自动化作业，替代传统人工装袋、封口的零散工序，大幅提升包装环节的作业一致性与生产效率。从实际产线适配角度看，该设备可直接对接前端的计量螺杆、多头电子秤、量杯计量机构，根据物料特性匹配对应的下料接口，针对流动性好的颗粒物料可搭配重力下料结构，针对易架桥的粉剂物料可搭配螺旋搅拌下料结构，针对易粘连的酱体物料可搭配活塞泵下料结构，无需对主机架体做大幅改动即可完成不同物料工况的适配。设备主体采用开式方管焊接机架结构，

　　底部配置可调式防滑支撑脚，可根据车间地面平整度调整设备水平度，避免高速运行过程中出现整机晃动、封合错位的问题，机架整体预留了充足的内部安装空间，走膜机构、纵封机构、横封机构、拉膜机构均采用模块化安装设计，日常维护时可单独拆卸对应模块，无需拆解整机管线。顶部的锥形料斗采用大倾角不锈钢板材折弯焊接而成，内壁做抛光处理避免物料残留，料斗与下方成型器的对接处采用快拆卡箍连接，更换物料品类时可快速拆卸清理，避免不同物料交叉污染。成型器采用翻领式结构设计，可根据目标袋宽更换对应规格的成型肩，平膜卷料经过多组导向辊进入成型器后自动卷绕成筒状，纵封机构在筒膜对接位置完成连续热封，形成密封的筒状袋腔，后续横封机构按照设定袋长完成间歇式横封动作，

　　配合下料机构的计量信号，在横封闭合前完成对应剂量物料的装填，横封完成后通过切刀将单个包装袋分离，成品顺着出料滑槽滑落至后续的成品输送线。设备操作侧配置嵌入式人机交互界面，所有运行参数包括袋长设置、封合温度、运行速度、下料延时均可通过触控界面调整，界面下方设置实体操作按钮，包括急停按钮、启动按钮、复位按钮、手动/自动切换旋钮，急停按钮采用双位置冗余设计，操作侧上下各设置一个，方便不同工位的操作人员在突发状况下快速停机。走膜路径上配置多组张力调节辊，可适配不同厚度的PE、PET、铝塑复合膜等包材，避免走膜过程中出现膜料偏移、拉伸变形的问题，拉膜机构采用伺服电机驱动同步带结构，拉膜精度可控制在1mm以内，保证每袋袋长的一致性。

　　纵封与横封组件均采用铜质加热块搭配温度传感器的闭环控温结构，可根据包材材质调整封合温度，温度波动范围控制在±5℃以内，避免出现封合不牢、包材烫穿的问题。从安装边界来看，设备主体占地宽度约1.2米，深度约1.4米，高度根据适配袋长范围不同在1.8米至2.4米区间，安装时需在设备周边预留至少0.8米的操作维护空间，顶部预留卷膜更换的操作高度，设备供电采用三相380V工业电源，配套0.5-0.7MPa的压缩空气接口即可满足运行需求，无需额外配置其他辅助动力源。设备的所有外露传动部件均配置透明安全防护罩，防护罩上设置安全联锁开关，防护罩打开时设备自动切断运行动力，避免检修过程中出现机械伤害风险，机架侧面预留了喷码机、排气装置、充气装置的安装接口，可根据实际生产需求拓展打码、充氮保鲜、袋内排气等附加功能，适配不同产品的包装工艺要求。在结构设计过程中，所有与物料、包材接触的零部件均采用304不锈钢材质，满足食品、医药行业的卫生要求，非接触的结构件采用碳钢喷塑处理，兼顾结构强度与耐腐蚀性能，管线排布采用分槽走线设计，动力线与信号线分开布置，避免运行过程中出现信号干扰，所有气管、电缆均采用快插接头与端子排连接，方便后期故障排查与零部件更换。
