可移动倾斜式螺旋上料输送设备结构

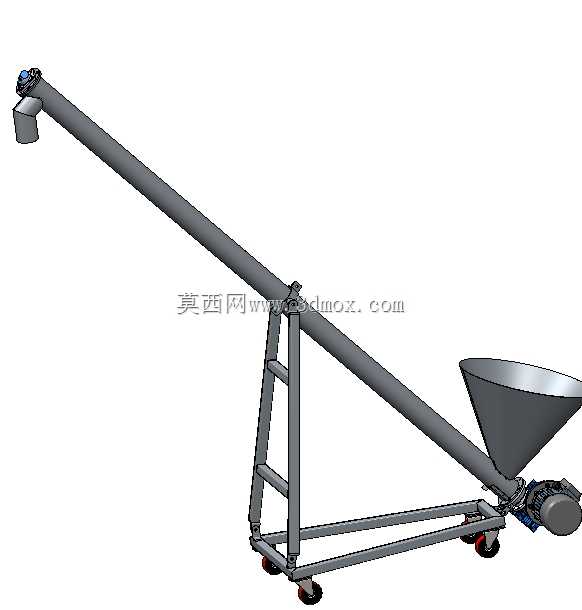

　　在食品加工、塑料改性、粉体建材、饲料生产这类散料处理场景里，经常会遇到粉料、颗粒料从低位料仓向高位混合机、注塑机、包装机进料的工况，固定安装的输送设备往往难以适配多工位轮换供料的需求，这款带移动轮组的倾斜螺旋输送结构，就是针对这类灵活转场的散料输送需求设计的。从结构布局来看，设备整体采用倾斜布置的输送管作为核心输送通道，进料端搭配大敞口锥形料斗，料斗的锥角设计充分考虑了散料的安息角参数，避免粉料在料斗内壁出现架桥、挂料的问题，进料口直接对接螺旋叶片的起始段，保证物料能够顺畅填充进螺旋槽内，不会出现进料段空转、输送效率波动的情况。输送管的倾斜角度通过机架的斜撑结构做了固定，这个角度是结合常见散料的滑动摩擦系数、螺旋升角匹配计算的，

　　既保证物料在输送过程中不会随螺旋叶片反向回转，也能控制设备整体的高度边界，避免在车间内通行时碰到顶部管线或者设备横梁。底部的移动机架采用方管焊接成型的框架结构，框架的横向、纵向支撑都做了斜向加强，避免设备移动或者运行时出现机架晃动、焊缝开裂的问题，四个支脚位置安装了带刹车的万向脚轮，在需要转场时可以直接推动设备移动到目标工位，踩下刹车后就能固定位置，不需要额外做地脚螺栓固定，适配车间内多设备轮流供料的柔性生产需求。驱动端布置在输送管的高位出料端，这种布置方式让螺旋轴处于受拉状态，相比驱动端在进料端的受压布置，能大幅降低螺旋轴的弯曲挠度，减少长距离输送时螺旋叶片刮蹭管壁的概率，同时高位布置的驱动单元也能避免进料端漏料时物料污染电机、

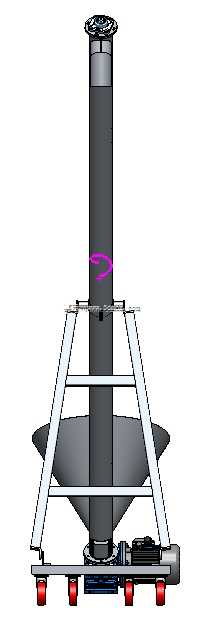

　　减速组件，降低日常维护的清理工作量。出料口采用短管下出的结构，能够直接对接下游设备的进料口，不需要额外加装转接溜管，减少物料转接过程中的粉尘外溢。在设计建模过程中，螺旋叶片的螺距参数做了分段匹配，进料段采用稍小的螺距，保证物料填充率稳定，输送中段采用等距螺距保证输送效率，靠近出料口的位置螺距略微放大，避免物料在出料端堆积堵料；螺旋轴的中间位置加装了中间吊挂轴承的安装位，针对更长输送距离的衍生型号可以直接加装支撑，不需要重新改动主体机架结构。设备的安装边界需要重点关注，移动状态下整体宽度控制在常规车间通道的通行宽度以内，长度方向在收起状态下不会超出普通托盘的承载尺寸，方便叉车转运；工作状态下，料斗的最低高度适配常见的吨袋放料、

　　人工倒料的操作高度，不需要额外搭建投料平台，出料口的高度可以根据下游设备的进料口高度调整机架的斜撑固定位置，覆盖常见的加工设备进料高度区间。日常使用时，需要注意输送管的连接法兰位置做密封处理，避免细粉料在输送过程中从法兰缝隙溢出，脚轮的刹车机构需要定期检查磨损情况，避免设备运行时出现移位，螺旋轴与两端轴承座的同轴度需要在安装时做好校准，减少运行过程中的振动和轴承磨损。这款结构的建模过程中，所有的方管切割尺寸、法兰连接孔位、脚轮安装位置都做了参数化关联，调整输送长度、倾斜角度时可以直接驱动参数修改，不需要逐个零件重绘，能够快速衍生出不同输送能力、不同输送高度的系列型号，适配不同产能的生产线需求。
