MOGENSEN不锈钢振动输送设备结构设计

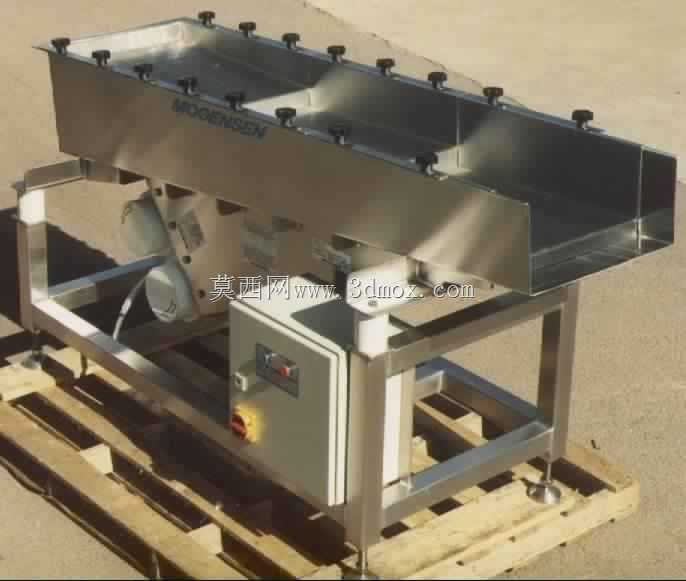

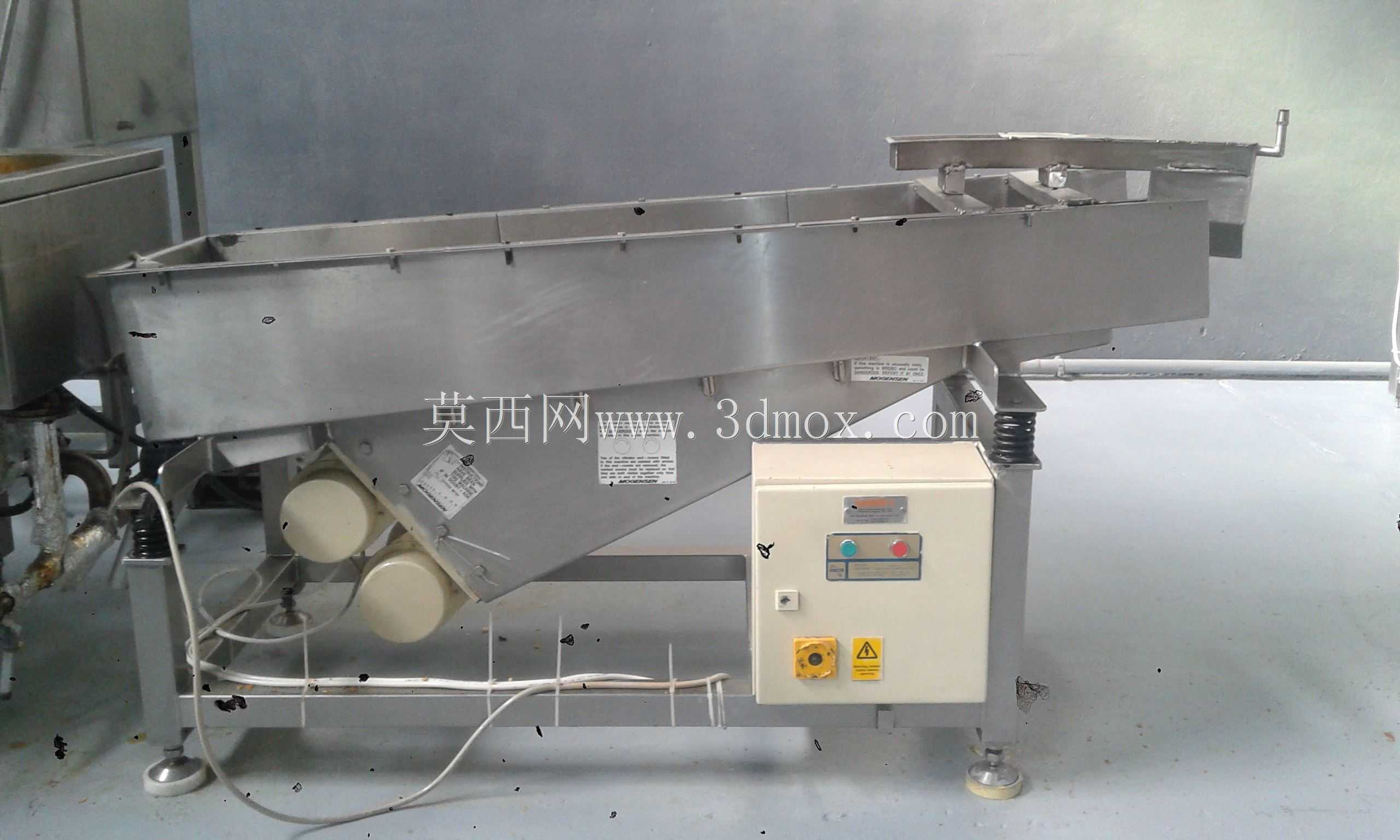

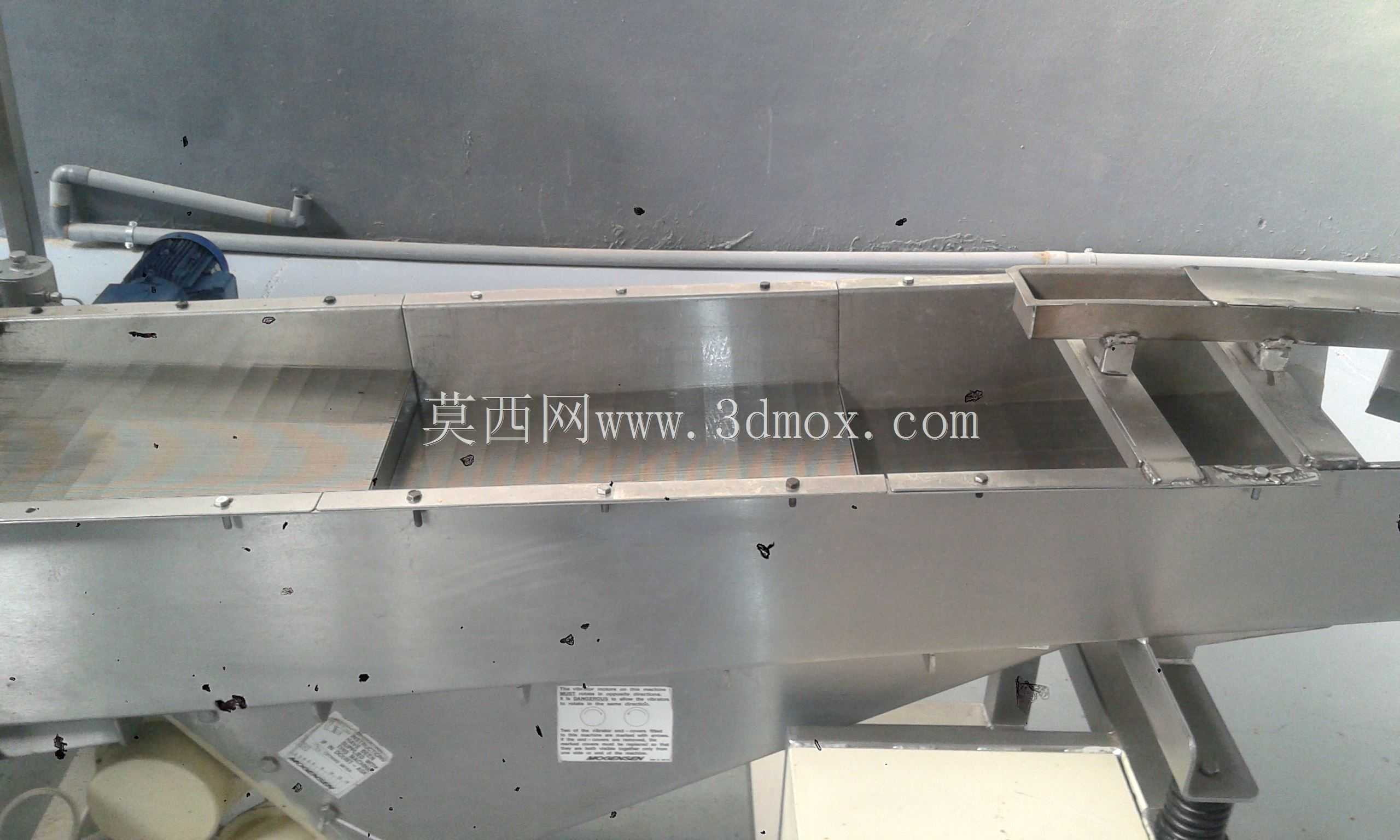

　　这款振动输送设备的槽体采用全不锈钢折弯焊接成型，槽体上沿均匀布置快拆式压紧旋钮，可快速加装防尘盖板或者不同规格的筛网附件，适配不同工况下的物料输送、简易筛分需求，槽体底部做了加强筋折弯处理，避免长期振动工况下槽体出现形变，焊缝位置做了打磨钝化处理，满足食品、医药类散料输送的卫生级要求。设备的振动驱动单元布置在槽体下方的机架中部，采用振动电机作为激振源，通过调整振动电机两端偏心块的夹角，可在0-100%范围内无级调整激振力大小，匹配不同堆积密度、不同粒径物料的输送速度要求，电机安装座采用橡胶减震垫与槽体底架软连接，避免振动直接传递到下方支撑结构。支撑机架采用方管焊接成型，底部配置可调节支撑脚杯，可在不平整的车间地面调整设备水平度，

　　调整范围±30mm，无需额外预埋地脚螺栓即可完成安装固定，机架侧面集成了电气控制盒，盒体上布置启停开关与急停按钮，接线端子预留了远程控制接口，可接入产线集中控制系统实现联动启停。从安装边界来看，设备整体长度适配常规1.2-2.5米的工位间距需求，宽度控制在600-900mm区间，进料端可直接对接料仓出料口、振动筛出料端或者上游加工设备的出料溜槽，出料端可根据下游设备的进料位置调整出料口的导向角度，无需额外加装转接溜槽即可完成产线对接。在实际生产场景中，这类振动输送机可用于粮食加工、食品生产、化工粉体、建材骨料等行业的散料短距离输送，可在输送过程中完成物料的均匀布料、松散处理，避免物料结拱堵料，相比皮带输送机，它没有易损耗的输送带、

　　托辊部件，日常维护仅需定期检查减震垫的老化情况、紧固电机安装螺栓即可，维护成本极低；相比螺旋输送机，它不会对颗粒状物料造成破碎损伤，也不会出现粘性物料粘挂叶片的问题，对于温度在120℃以下的高温物料、有一定磨琢性的颗粒物料都有很好的适配性。设计过程中重点考量了振动参数的匹配，通过质心与激振力作用线的重合设计，避免设备运行过程中出现扭振，保证物料在槽体内沿直线匀速向前输送，不会出现物料偏流、堆积的情况；槽体的倾角可根据物料特性在0-10°范围内调整，对于流动性较好的颗粒物料可采用水平安装，对于流动性较差的粉体物料可适当下调出料端高度，借助倾角提升输送效率。设备的所有紧固件都采用防松设计，振动部位的螺栓加装防松垫圈与双螺母锁紧，避免长期振动工况下螺栓松动脱落，电气部分的接线都采用波纹管防护，避免振动导致线缆磨损破皮，整体防护等级达到IP54，可在多粉尘的生产车间内长期稳定运行。
