四头直线式液体灌装生产设备结构设计

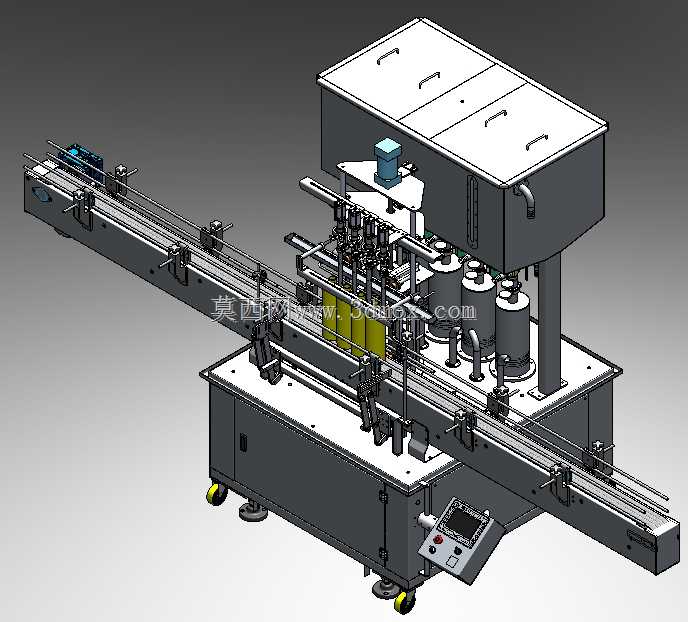

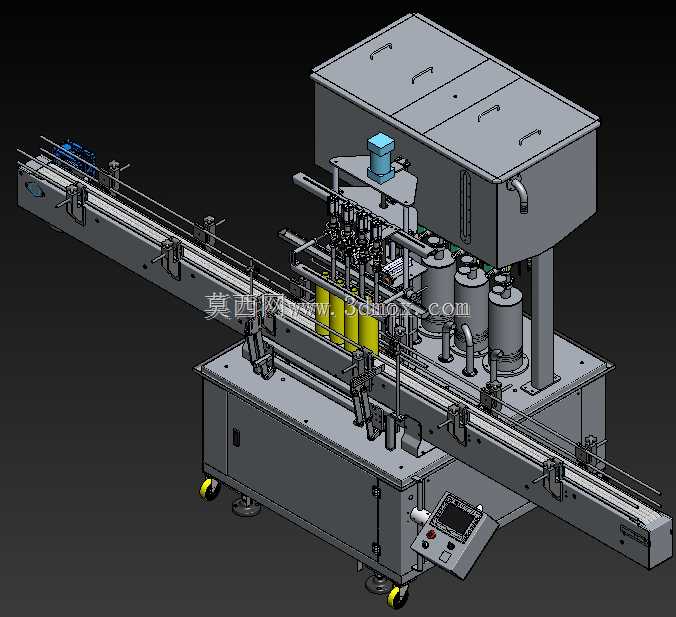

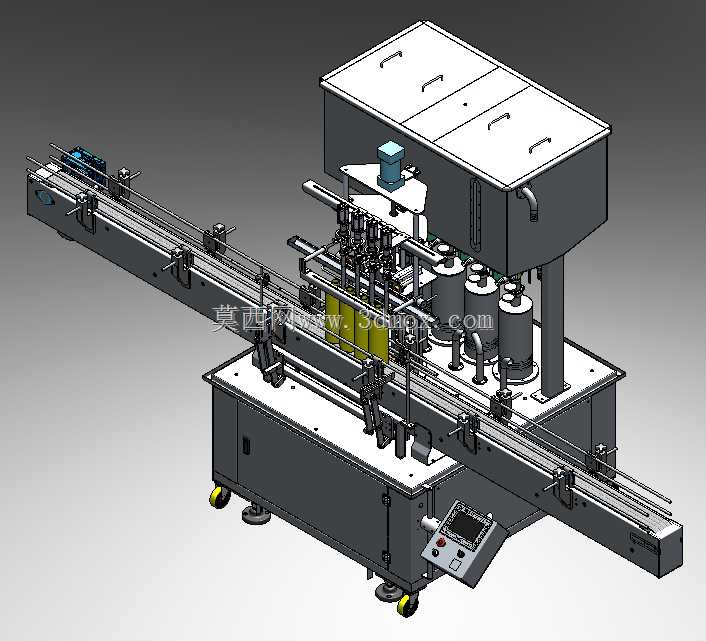

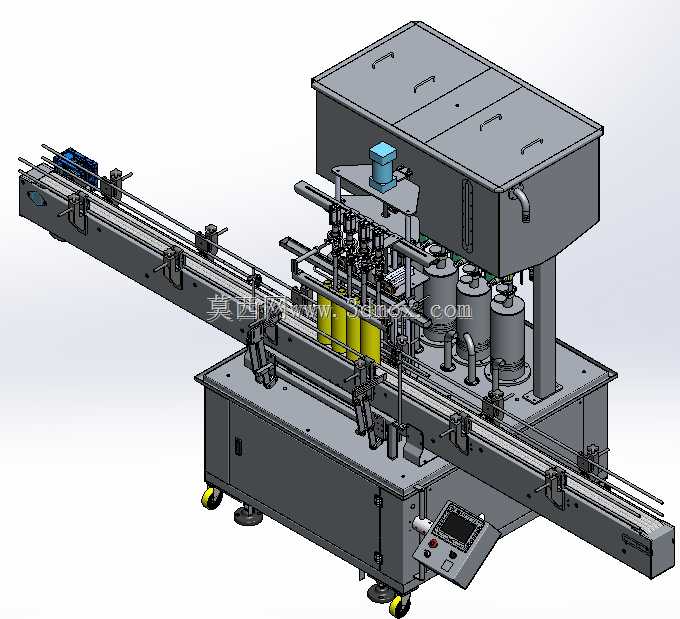

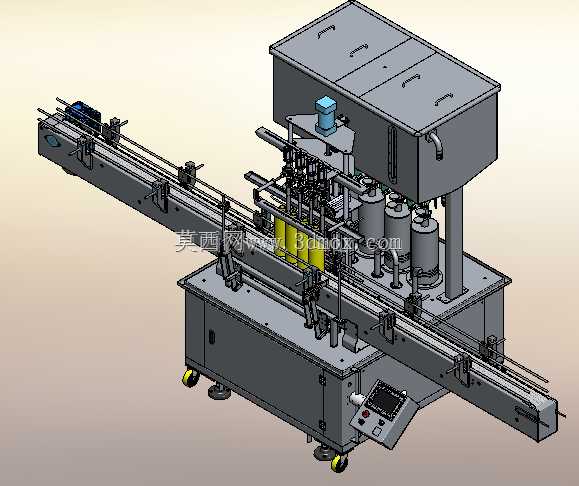

　　这套四喷嘴直线式液体灌装设备，主要面向食品饮料、日化洗护、医药制剂等行业的中小批量瓶装液体灌装工序，适配圆瓶、方瓶等多种常规瓶型，可直接衔接前端理瓶机与后端旋盖、贴标设备组成完整包装产线，也可单独作为单机工位完成灌装作业。设备整体采用长条形直线布局，主体机架采用304不锈钢方通焊接成型，底部配置可调支撑脚与万向脚轮，既满足生产现场的调平固定需求，也方便产线布局调整时的移位作业，整机安装长度约3.2米，宽度约1.1米，主体机架高度约1.6米，顶部储液舱最高点距地面约1.9米，预留出的操作侧通道宽度不小于0.8米即可满足日常操作与维护需求，对车间层高无特殊要求，常规标准厂房均可部署。

　　设备核心灌装单元采用四组独立喷嘴同步作业设计，喷嘴配置防滴漏出料结构，灌装行程可根据瓶高通过立柱上的调节手轮进行上下调整，适配瓶高范围在120mm至350mm之间，单次灌装量调节范围覆盖50ml至1500ml，可满足多数常规瓶装液体的灌装容量需求。输送系统采用平顶链板输送结构，链板宽度114mm，两侧配置可调节导向栏板，栏板间距可根据瓶径快速调整，适配瓶径范围在40mm至120mm之间，输送线驱动采用减速电机配合变频调速，输送速度可根据前端供瓶速度与灌装节拍灵活匹配，最高稳定运行节拍可达每分钟60瓶，四喷嘴同步灌装时单工位灌装时间可与输送步进时间重叠，有效压缩单循环作业时长。

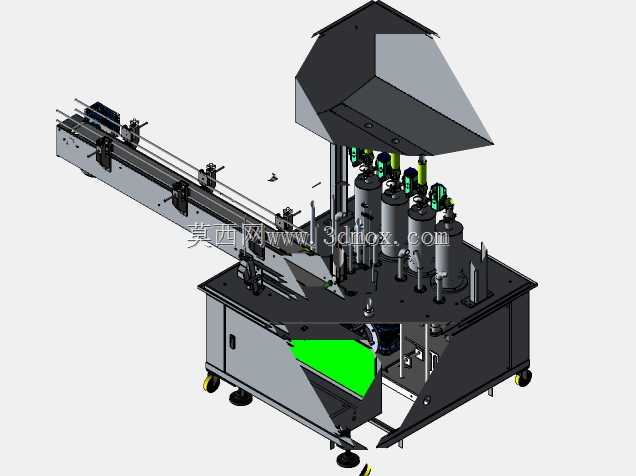

　　储液单元设置在设备上部的密封舱体内，配置液位自动检测组件，当舱内液体液位低于设定阈值时可自动触发供液信号，联动外部供料泵补料，避免灌装过程中出现断液、空灌问题，储液舱与物料接触部分均采用食品级304不锈钢材质，内壁做镜面抛光处理，无清洁死角，可满足食品、医药行业的卫生清洁要求，舱体侧面配置透明液位观察窗，方便现场操作人员直观查看剩余料液量。灌装阀的启闭采用气动控制方式，配合定量缸结构实现精准定量，灌装误差可控制在±1%以内，针对易起泡沫的液体物料，喷嘴配置下潜灌装功能，灌装过程中喷嘴可随液面上升同步提升，减少液体冲击产生的泡沫，避免物料溢出瓶外造成污染与浪费。

　　设备的控制单元布置在出料端侧的旋转操作盒上，配置触控显示屏与实体操作按钮，可直接在操作屏上设置灌装量、灌装速度、输送节拍、防滴漏延时等参数，操作盒可根据操作人员站位旋转调整角度，降低长时间操作的疲劳感。机架下部的电气舱与气动元件舱采用分隔式布局，电气元件与气动阀件分别安装在独立舱室内，避免管路漏气、漏液对电气元件造成损坏，舱门配置快拆式密封结构，日常维护时无需专用工具即可打开舱门完成元件检修与更换。进瓶与出瓶位置均配置检测光电，当检测到缺瓶、倒瓶时设备会自动停机并触发提示，避免无瓶灌装造成的物料浪费与设备污染，各运动部件位置均配置透明防护挡板，既不影响设备运行状态观察，也可避免操作人员误触运动部件造成安全隐患。

　　在结构设计层面，这套设备充分考虑了不同行业的通用性需求，灌装头的安装位置预留了扩展空间，后续若有产能提升需求可在原有基础上增加喷嘴数量，无需对主体机架进行大规模改动；输送线的驱动端与从动端均配置张紧调节结构，链板长期使用出现松弛时可快速调整张紧度，无需拆解链板结构；所有与物料接触的管路均采用快装卡箍连接，日常换产清洗时可快速拆解管路完成清洁作业，无物料残留死角。设备的气动系统配置了调压过滤组件，可对进入设备的压缩空气进行油水过滤与压力调节，保证各气动元件的工作压力稳定在0.5-0.7MPa区间，避免气压波动造成的灌装量不稳定问题。
