全自动热收缩膜包装设备三维结构设计

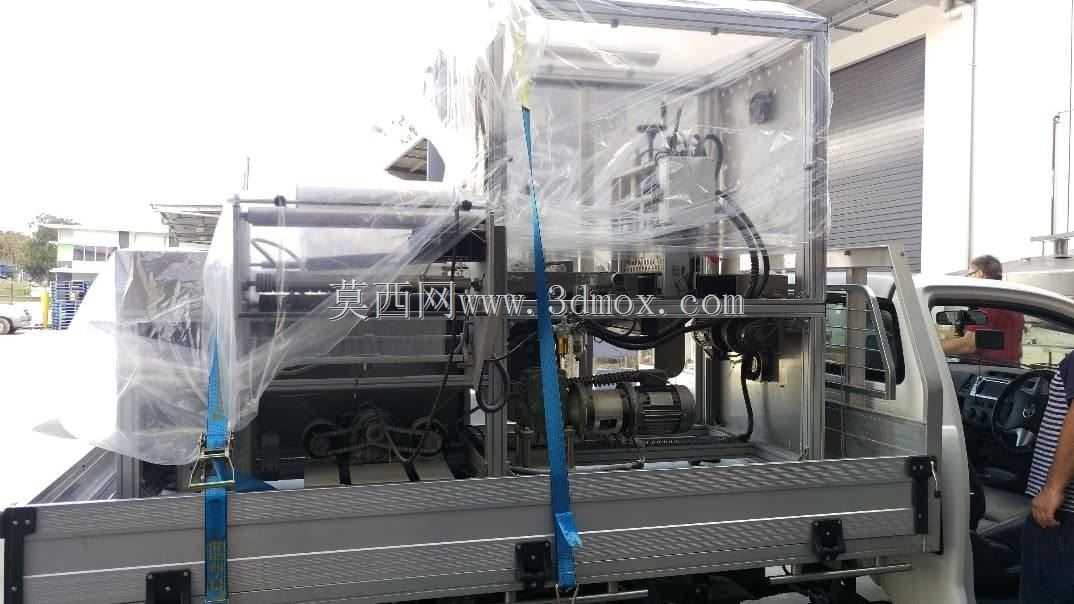

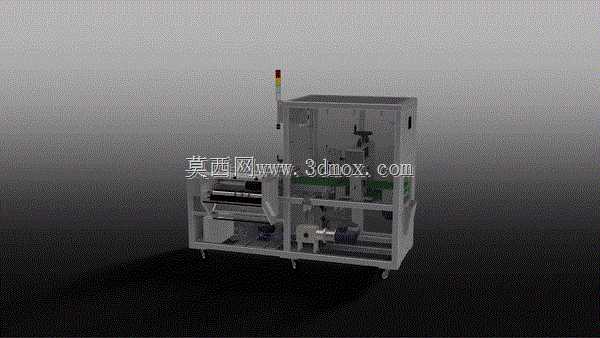

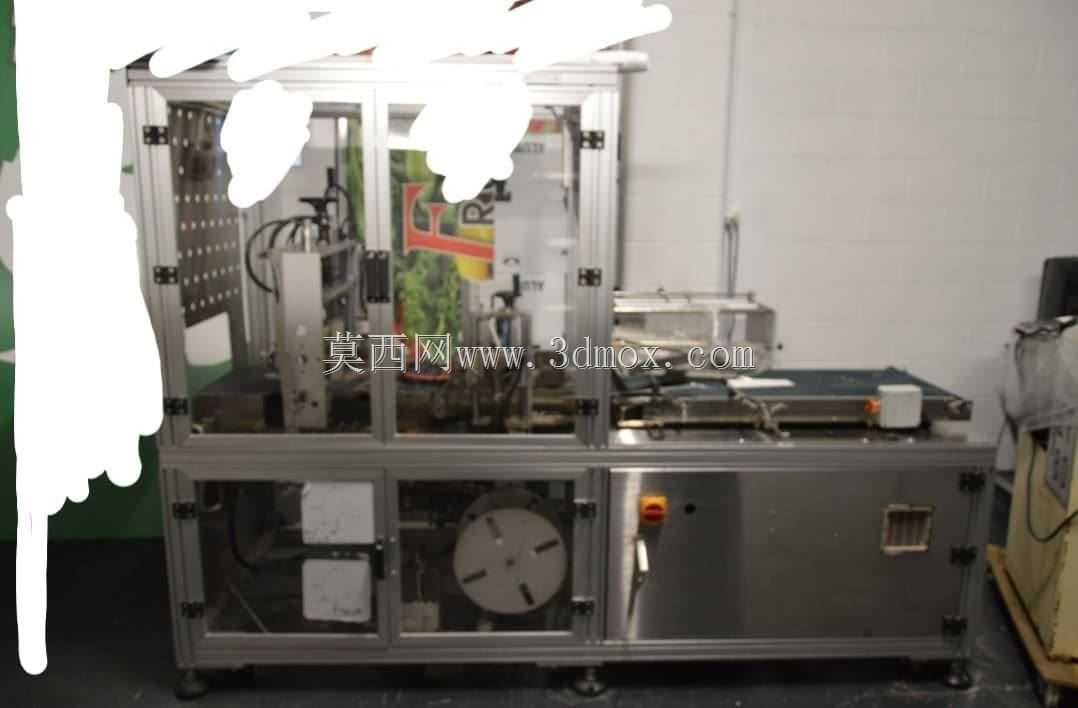

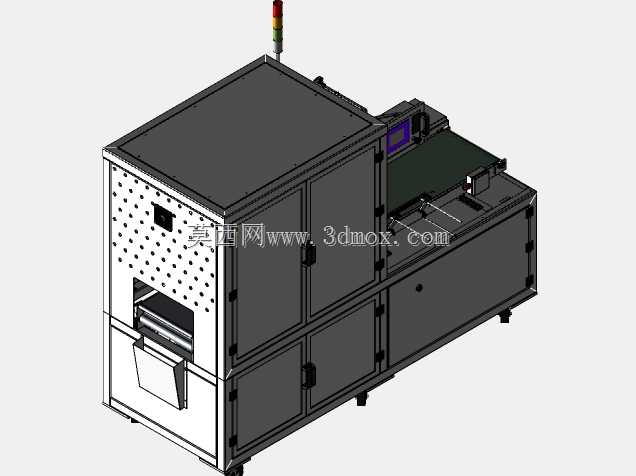

　　这套收缩包装设备的三维结构，完全贴合快消品、日化、食品加工车间后段包装工序的实际落地需求，在做整体结构排布的时候，首先考虑的是车间产线对接的安装边界，整机采用一体式框架结构，底部采用加厚碳钢方通焊接作为承托底座，所有外露钣金件做拉丝不锈钢包覆，既满足食品、日化车间的卫生清洁要求，也能避免长期在车间温湿度波动环境下出现锈蚀掉漆的问题。整机的宽度控制在1.2米范围内，长度含进出料输送段控制在2.8米，高度不超过1.9米，不需要对车间原有吊顶、地面走线做大规模改造，就能直接对接前端的装盒、装箱工位，适配大部分中小型生产车间的通道宽度与设备排布间距，底部预留的100mm调节脚杯，可以适配地面50mm以内的高度差，不需要额外做设备安装基础，落地后调平就能接电接气投入使用。

　　从功能分区来看，设备从进料端到出料端依次排布了进料定位机构、膜料放卷与裁切机构、热封合工位、热收缩腔体、冷却出料段几个核心模块，进料端的输送采用带侧挡条的平皮带结构，侧挡条采用快拆式设计，可以根据待包装产品的宽度做无级调节，适配从单个盒装药品、日化小瓶到整组多瓶装产品的包装需求，进料位置加装的定位拨杆机构，能把输送过来的产品规整到固定的包膜位置，避免出现包膜偏移、热封切到产品的问题。膜料放卷机构采用气胀轴装夹结构，换膜的时候只需要扳动锁紧手柄就能快速更换膜卷，不需要额外工具拆装，放卷路径上排布了多根导膜辊，所有导膜辊都做了动平衡处理，表面包覆防滑硅胶层，避免拉膜过程中出现膜料打滑、偏移、起皱的问题，裁切机构采用恒温热封切刀，刀面涂覆特氟龙不粘涂层，封切的时候不会出现粘膜、拉丝的问题，封切温度可以根据不同膜材（POF、PVC、PE热收缩膜）的特性在120℃到220℃之间调节，封切时间通过气缸行程控制，能保证不同厚度膜料的封切强度，不会出现封边开裂、膜料熔穿的问题。

　　热收缩腔体是整套设备的核心功能段，腔体内部采用不锈钢加热管搭配热风循环风道设计，内部的导流板经过多次结构优化，能让腔体内的热空气形成均匀的循环对流，避免出现局部温度过高导致膜面烤焦、局部温度不够导致膜面收缩不平整出现褶皱的问题，腔体的进出口采用耐高温硅胶软帘做隔热，既减少热量外泄降低能耗，也能避免操作人员误触高温腔体出现烫伤风险，腔体内部的输送采用特氟龙网带，网带的透气特性能让热空气充分接触膜面，保证产品各个面的膜料都能均匀收缩，网带的运行速度可以根据产品大小、膜材厚度做无级调节，配合腔体温度参数调整，能适配不同收缩率的膜料使用需求。

　　在做三维建模的时候，所有的气动元件、传动部件都采用了行业通用的标准安装接口，比如气缸采用ISO标准安装尺寸，输送辊的轴承座采用通用带座轴承规格，后期维护的时候不需要定制非标配件，直接采购标准件就能更换，设备的电气控制箱集成在机身侧面的腔体下方，所有走线都在机身框架内部的走线槽内排布，避免外露走线被车间清扫、物料转运碰坏，控制箱的操作面板设置在机身侧面的伸手可及位置，操作人员站在设备侧边就能完成参数调整、启停操作，不需要绕到设备端部，减少操作动线长度。设备的各个维护工位都设置了可开启的检修门，比如膜料放卷位置、热封切刀位置、加热腔体侧面都做了带观察窗的检修门，日常清理刀面残留、更换膜料、检查加热管状态的时候，不需要拆开整机外壳，打开对应的检修门就能操作，观察窗采用耐高温透明玻璃，设备运行的时候就能直接观察内部的包膜、收缩状态，不用频繁停机开门检查。

　　考虑到产线对接的兼容性，设备的进出料端都预留了标准的输送对接接口，可以直接对接前端的装盒机出料、后端的装箱机进料，也可以单独作为离线包装设备使用，人工放料就能完成单工位的收缩包装作业，整机的气动系统配置了三点式气源处理件，能对进厂压缩空气做过滤、调压、油雾处理，保证气缸、电磁阀的使用寿命，气路排布都在框架内部预留的气路槽内，每个气动元件的接口都做了快插设计，后期更换元件的时候不需要重新做管路排布。在安全设计上，设备的热封位置、加热腔体位置都设置了安全联锁开关，一旦检修门被意外打开，设备会立刻切断加热电源、停止封切气缸动作，避免安全事故，设备的急停按钮分别设置在进料端、出料端、操作面板三个位置，出现异常的时候现场任意位置的操作人员都能快速按下急停切断设备运行。

　　整套结构的建模过程中，所有配合位置都做了公差匹配，比如导膜辊的安装位置预留了0.1mm的轴承安装间隙，网带的张紧机构预留了50mm的调节行程，热封切刀的上下行程做了硬限位保护，避免气缸行程过大撞坏刀座，框架的焊接位置都做了加强筋处理，保证设备长期高速运行的时候不会出现框架晃动、封切位置偏移的问题，整机的运行节拍可以根据前端产线的速度做匹配，最高可以达到每分钟30件的包装速度，完全满足中小型生产线的后段包装产能需求，不需要额外配置多台设备并联就能匹配大部分常规产线的产能。
