帽类工件分拣升降输送设备结构设计

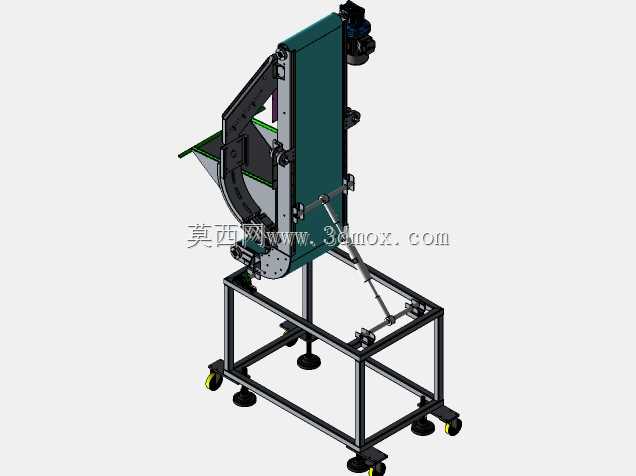

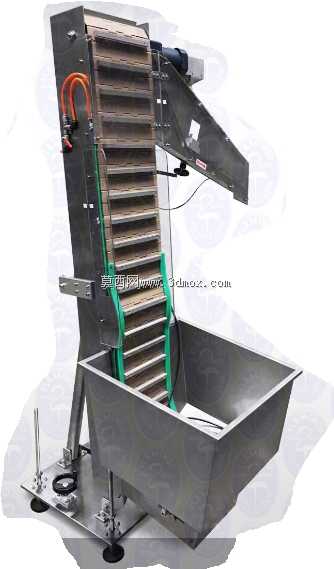

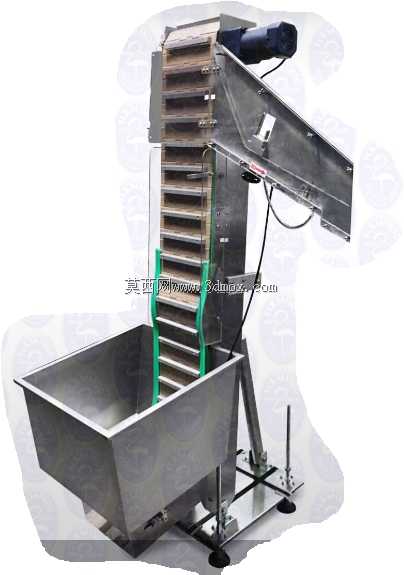

　　该设备主要面向帽类制品加工生产线的物料转运环节，可衔接前段注塑/成型工序与后段分拣、包装工位，解决散状帽类工件从低位料堆到高位分拣工位的连续输送问题，替代传统人工上料的重复劳作，适配轻工制品加工车间的连续化生产节拍。设备整体采用Z型输送布局，低位段配置敞口式不锈钢接料料斗，料斗采用大倾角敞口设计，边缘做圆弧过渡处理，避免工件卡滞积存，可直接承接上游工序掉落的待分拣帽件，无需额外配置中转料箱。中间升降段采用带格挡的链板输送结构，每块格挡挡板间距根据帽类工件的常规外形尺寸设定，确保单次抬升过程中工件不会沿倾斜板面滑落，链板两侧配置绿色高分子耐磨导向条，既可以约束链板运行轨迹避免跑偏，也能减少金属链板与机架的硬摩擦，

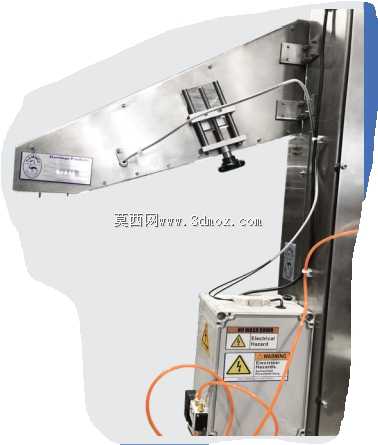

　　降低运行噪音与磨损速率。高位出料段采用倾斜溜槽结构，溜槽板面做光滑抛光处理，当链板携带工件运行至顶端转向位置时，工件依靠自重沿溜槽滑出，直接送入后续分拣工位的接料区域，溜槽侧面开设观察缺口，可实时查看出料状态，避免堵料情况未被及时发现。驱动单元布置在设备顶端侧方，采用减速电机直连驱动轴的传动方式，减少中间传动环节的功率损耗，电机外侧配置防护外壳，避免车间粉尘、碎屑落入传动部位影响运行稳定性。机架主体采用不锈钢方管焊接成型，底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备整体水平度，同时适配不同高度的对接工位进料口高度，支撑脚与机架连接处设置加强筋板，避免设备满载运行时出现结构晃动。设计过程中重点考量了帽类工件的外形特性，

　　这类工件多为轻质、带一定弧面的注塑或布艺构件，输送过程中不能出现挤压变形，因此格挡挡板采用轻质硬质板材制作，表面做圆角处理，不会刮伤工件表面；链板运行速度设定在可调节区间，可根据前后工位的生产节拍调整输送效率，避免出现上料过快导致后段工位堆料，或是上料过慢导致工位待料的情况。安装边界方面，设备低位料斗的进料高度适配常规人工倒料或是上游输送带落料的高度区间，高位出料口的高度可覆盖多数分拣工作台的进料高度需求，设备整体占地面积较小，可直接布置在现有生产线的空隙位置，无需对原有车间布局做大规模改造。设备的输送链板张紧结构布置在机架侧方，采用螺栓调节式张紧设计，日常维护时无需拆解主体结构，即可快速调整链板张紧度，

　　更换磨损的链板或格挡件也可直接从侧方操作，降低后期运维的时间成本。溜槽的倾斜角度经过反复校核，既保证工件可以依靠自重顺畅滑落，也不会因为角度过大导致工件滑落速度过快出现磕碰损伤，溜槽末端可根据后续工位的需求，加装分料导流结构，实现单路进料多路分流的分拣前置功能。料斗的容积设计匹配单批次待处理工件的投放量，可减少人工补料的频次，料斗底部与输送链板的衔接处做间隙控制，避免小尺寸工件卡入缝隙造成设备卡停。整机的电气走线全部沿机架内侧的走线槽布置，外侧无裸露线缆，既符合车间生产的安全规范，也能避免日常清理过程中碰损线缆。
