瓶装产线紫色瓶盖分拣升降输送结构

　　这套结构主要面向瓶装饮品、日化瓶装产品的后段包装整线场景，在吹瓶完成后的上盖工序、灌装完成后的理盖复检工序中承担核心的物料定向输送功能，解决传统振动理盖器在高速产线中容易出现的瓶盖卡滞、反向盖混入、输送节拍跟不上灌装速度的痛点。从实际产线适配来看，该结构可对接12000瓶/小时到24000瓶/小时的高速瓶装线，相比传统的垂直斗式提升机，其在输送过程中同步完成瓶盖的姿态筛选，不需要额外增设独立的理盖工位，能压缩整线的设备排布长度约1.2米，对于车间面宽有限的中小瓶装生产企业适配性更强。

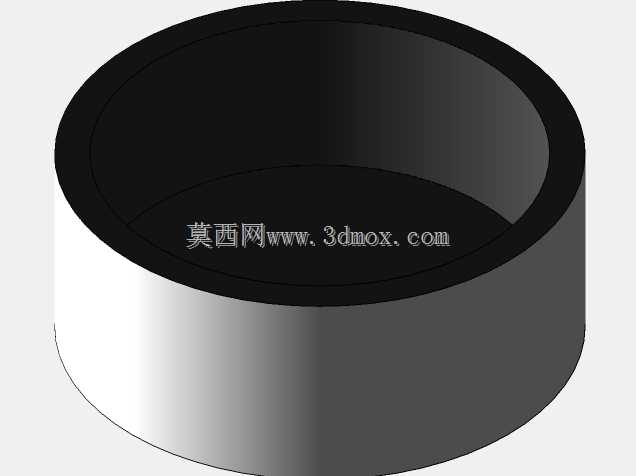

　　功能层面，这套结构采用弧形导轨夹持输送的设计逻辑，输送链板上的定位卡槽刚好适配对应规格的紫色防盗瓶盖外径，在升降爬升过程中，未正确卡入卡槽、反向放置的瓶盖会在导轨转弯处的重力拨杆作用下自动落回下方的料斗，不需要额外配置视觉检测或者气吹剔除结构，结构可靠性更高，日常维护只需要定期检查导轨的磨损间隙即可，不需要频繁调整检测元件的参数。其升降段的倾斜角度设置为57度，这个角度是经过多轮现场调试验证的，既保证了单位占地面积内的提升高度足够，又不会因为角度过陡导致瓶盖在爬升过程中从卡槽滑落，在输送直径28mm到38mm的标准塑料防盗瓶盖时，输送节拍稳定无回料。

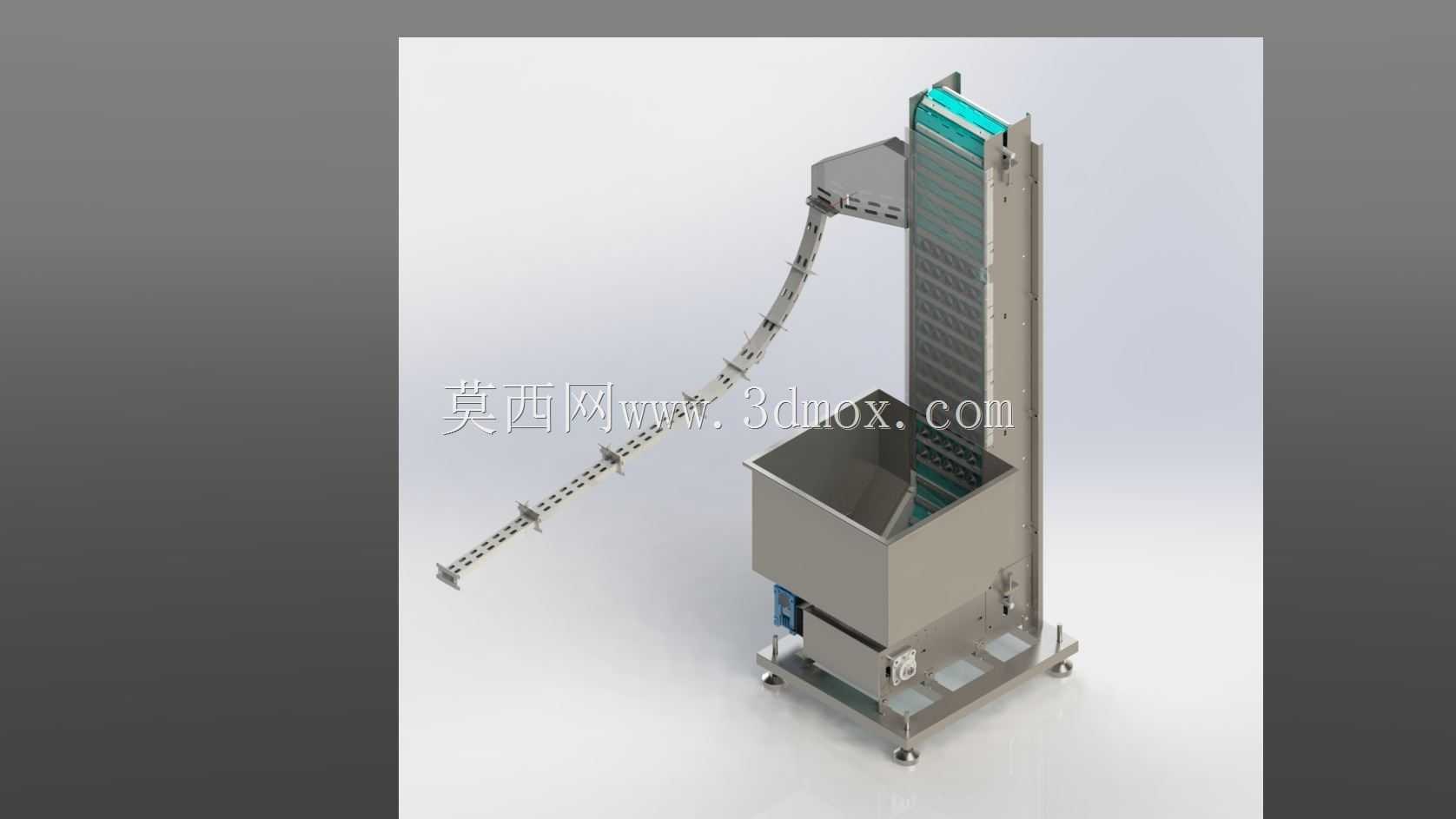

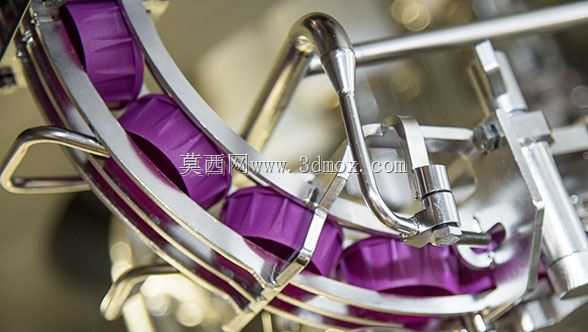

　　设计思路上，这套结构没有采用常规的皮带输送加挡板的方案，而是选用了不锈钢弯制的一体式弧形护轨，护轨的内侧间隙比瓶盖的最大外径小0.3mm，刚好可以卡住瓶盖的防滑筋位置，在输送过程中不会对瓶盖的外表面造成刮擦，避免后续喷码、套标工序因为瓶盖表面划痕出现不良品。驱动端采用链轮配合不锈钢输送链的结构，链节的间距和卡槽的间距严格匹配，每个链节上的卡槽都做了R2的圆角过渡，不会划伤瓶盖的边缘。结构的底部接料斗设计成倾斜15度的导料斜面，料斗内不需要设置搅拌装置，依靠瓶盖自身的重力滑向输送链的进料端，减少了额外的动力消耗，同时避免搅拌结构对瓶盖造成挤压变形。

　　安装边界方面，这套结构的整机横向最大宽度为820mm，纵向最大深度为650mm，最大提升高度可根据产线的进料口高度在1200mm到1800mm范围内调整，安装时只需要在地面打4个M12的膨胀螺栓固定底部机架即可，不需要额外搭建高空支撑平台，设备的进料口距离地面高度为320mm，刚好可以对接人工倒料站或者自动上料的风送管道，出料口的高度可以根据灌装机的上盖机构高度做±150mm的微调，适配不同厂家的灌装机接口尺寸。设备的护罩全部采用304不锈钢拉丝板制作，所有的转角处都做了R10的圆角处理，满足食品接触类设备的卫生要求，日常清洁时可以直接用高压水枪冲洗，不会出现积液或者藏污纳垢的死角。

　　从结构细节来看，其转弯处的导向拨杆采用了食品级的尼龙材质，拨杆的扭簧力度经过调校，只会剔除未卡稳的瓶盖，不会将正确放置的瓶盖打落，在连续运行的工况下，拨杆的使用寿命可达12000小时以上，更换时只需要拧开端部的固定螺母即可，不需要拆解整个输送轨道。输送链的张紧机构设置在设备底部的两侧，采用滑块式张紧结构，张紧行程为80mm，当链条出现磨损伸长时，只需要调整两侧的张紧螺栓即可，不需要拆卸链节，维护操作十分便捷。设备的驱动电机安装在机架顶部的侧面，和输送链轮之间采用链传动，传动比设置为1:1.2，输出转速可以通过变频器调整，方便匹配不同产线的生产节拍，不需要更换传动轮。

　　在实际产线适配过程中，这套结构可以兼容PE、PP材质的各类塑料瓶盖，只需要更换对应尺寸的输送链板和调整护轨的间隙即可完成不同规格瓶盖的生产切换，切换时间不超过20分钟，相比传统的振动理盖器需要更换整个振动盘的方式，换型效率提升60%以上。其运行过程中的噪音低于72分贝，远低于振动理盖器的运行噪音，能有效改善生产车间的作业环境，同时设备的运行功率仅为0.75kW，相比同产能的振动理盖加提升的组合方案，能耗降低40%左右。
