高剪切均质乳化搅拌工作头结构设计

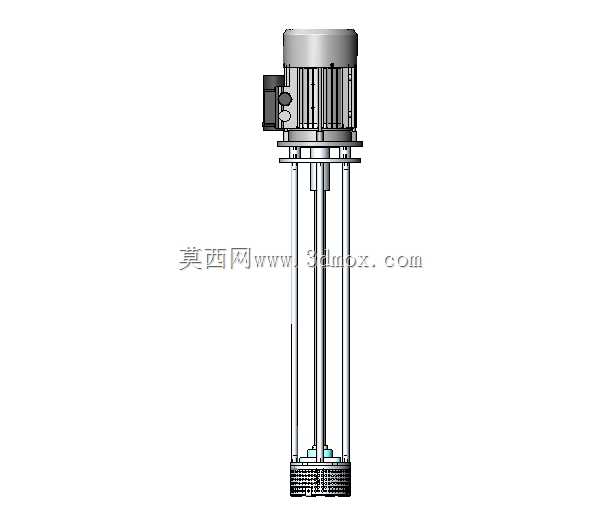

　　该结构为高剪切均质作业的核心工作端，主要适配食品酱料、日化乳液、医药混悬液等生产场景的流体处理工序，安装于搅拌罐体顶部的安装法兰位，工作端垂直伸入罐内物料液面以下，通过高速旋转产生的强剪切力完成物料的细化、分散、乳化、混合作业。从结构设计逻辑来看，整体采用多组平行立式传动轴布局，每组轴端配套定转子组合工作头，定转子采用精密间隙配合，单边间隙控制在0.2-0.5mm区间，转子高速旋转时会在工作头区域形成强负压区，将物料从定转子的上下进料口吸入剪切腔，通过转子齿与定子槽的高频剪切、液层间摩擦、离心撞击、湍流紊流多重作用，将物料中的团聚颗粒、液滴破碎至微米级粒径，保证混合后的物料体系均匀稳定，避免长期放置出现分层、沉淀问题。

　　设计过程中重点考虑了安装边界的适配性，传动轴的有效伸入长度可根据配套罐体的实际液位高度调整，单组工作头的有效作用覆盖半径为300-400mm，多组轴并列排布的布局可覆盖直径1200-1800mm的常规生产罐体，无需额外增加辅助搅拌装置即可实现全罐范围内的物料循环处理，避免罐内出现处理死角。传动轴与罐体安装位采用机械密封结构，可承受0.1-0.3MPa的罐内工作压力，适配常压带密封的生产工况，避免物料泄漏或者外界杂质进入罐内污染物料。定转子组件采用快拆式结构设计，无需专用工具即可完成拆卸清洗，符合食品、医药行业的设备清洁要求，可适配CIP在线清洗流程，清洗液可通过定转子的缝隙流过所有接触物料的表面，无清洁残留死角。

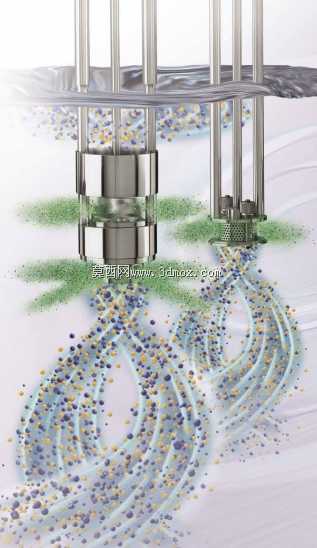

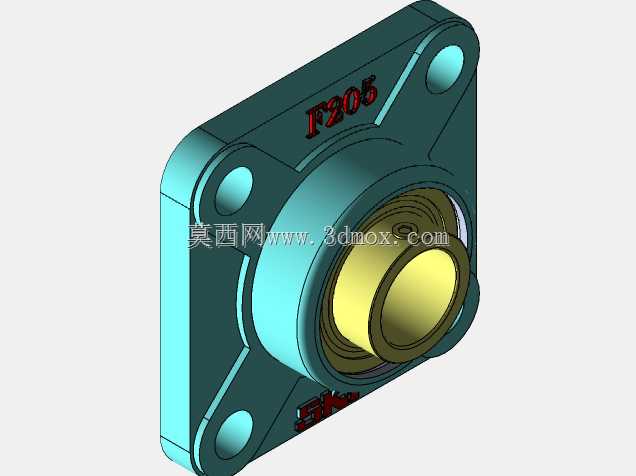

　　从流体仿真的设计验证来看，工作头运转时在转子外围形成的螺旋状流场可带动罐内物料形成上下循环流，表层物料会持续被卷入剪切腔，底部的重质物料也不会在罐底沉积，相比传统的桨叶搅拌，该结构的物料处理效率可提升40%以上，处理后的物料粒径分布更窄，乳液类产品的稳定性可提升60%以上。结构选材方面，所有与物料接触的部件均采用卫生级不锈钢材质，表面抛光至Ra0.8以下，无卫生死角，可适配酸性、弱碱性的物料处理场景，不会出现锈蚀、物料附着的问题。传动端的轴承座采用双列角接触球轴承配置，可承受高速运转时的径向与轴向载荷，保证长周期运转时的轴端跳动量控制在0.02mm以内，避免定转子出现碰擦磨损，延长设备的维护周期。

　　安装时需保证传动轴与罐体安装面的垂直度误差不超过0.1mm/m，否则高速运转时会出现异常振动，影响密封件与轴承的使用寿命，多组轴的中心距需严格按照设计尺寸定位，避免相邻工作头的流场互相干扰，影响整体的混合效率。该结构可根据不同的物料特性更换不同槽型的定子，比如处理高粘度物料时采用宽槽定子，处理需要超细分散的物料时采用窄槽密齿定子，无需更换整体传动结构即可适配不同的生产工艺需求，设备的通用性较强。在实际生产线应用中，该类工作头常配套于配料罐、乳化罐、分散罐，用于巧克力酱料精磨、乳制品均质、化妆品乳液乳化、涂料颜料分散等工序，相比高压均质机，该结构可直接安装在现有罐体上，无需额外的管线与高压泵组，设备投入成本更低，操作维护更简便，适合中小批量的多品种生产场景。
