弧面凸轮间歇分度传动机构设计

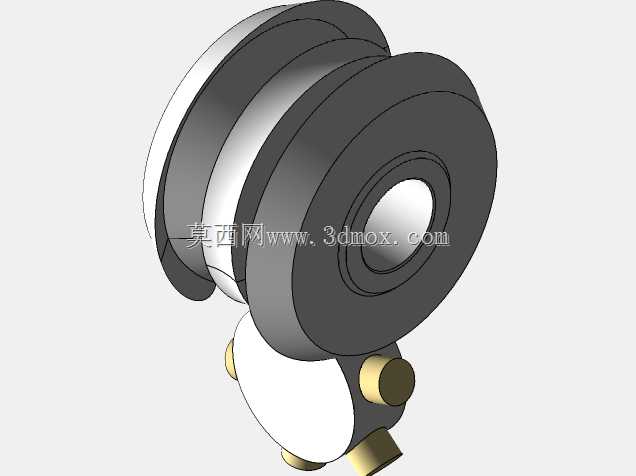

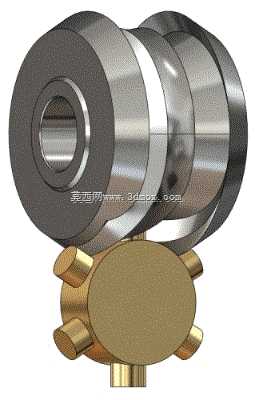

　　在多工位自动化装配、食品包装转台、制药机械灌装工位、锂电池极片冲切转序这类需要间歇精准转位的生产场景中，弧面凸轮分度机构是替代槽轮机构、棘轮机构的核心传动部件，其传动过程无冲击、定位精度可保持在弧分级，能在高速运转工况下实现平稳的间歇启停，适配每分钟数百次的工位切换需求。这套弧面凸轮分度结构的核心设计逻辑，是通过凸轮上的空间弧面轮廓与从动转塔上的滚子啮合，将输入轴的连续匀速旋转运动，转化为输出端转台的间歇步进运动，在凸轮的停歇段轮廓会完全锁死从动滚子，无需额外加装定位销、刹车机构就能实现工位的精准锁止，避免转台在加工、装配工序中出现偏移。从结构布局来看，输入凸轮轴与输出转塔轴采用空间垂直交错布置，

　　安装时需要严格保证两轴的中心距公差控制在0.02mm以内，轴系的平行度、垂直度偏差需符合精密传动的安装规范，否则会出现滚子啃伤凸轮轮廓、传动卡顿、定位精度超差的问题。凸轮的工作廓面采用空间包络曲面设计，建模过程中通过逐点拟合滚子与凸轮的啮合轨迹，保证在分度段运动过程中，从动件的运动规律符合修正正弦加速度曲线，大幅降低启停瞬间的刚性冲击，减少滚子与凸轮面的接触应力，延长部件的整体使用寿命。从动转塔沿圆周方向均匀布置圆柱滚子，滚子采用滚针轴承结构，可绕自身轴线自由转动，将凸轮与从动件之间的滑动摩擦转化为滚动摩擦，传动效率可达90%以上，同时降低长期运行的磨损量，长期运行后精度保持性优于传统槽轮分度结构。在实际设备集成时，

　　输出端可直接连接多工位转台，根据工位数量可调整转塔上的滚子数量与凸轮的分度数，常见的4、6、8、12工位配置均可通过调整凸轮轮廓曲线实现，单步转位时间可根据产线节拍需求设计在0.2s到数秒区间，停歇时间可匹配不同工序的作业时长，无需额外增加离合制动组件。安装边界方面，整套机构的输入轴端预留有同步轮、联轴器安装位，可直连伺服电机或普通减速电机，壳体采用一体式铸造结构，安装法兰面预留有标准螺栓孔位，可直接固定在设备的安装基座上，输出转台端面预留有工装安装螺纹孔，方便直接固定夹具、作业工位组件，不需要额外设计转接板。设计过程中针对凸轮与滚子的接触强度做了校核，在额定负载工况下，接触应力处于材料许用应力范围内，

　　可适配中低速到高速的多类间歇传动场景，相较于平行分度凸轮结构，弧面凸轮的结构更紧凑，相同分度数下的径向安装尺寸更小，能节省设备内部的安装空间，适合布局紧凑的自动化设备使用。在日常运维层面，整套机构采用油浴润滑方式，壳体内加注规定标号的齿轮油即可满足长期润滑需求，滚子与凸轮啮合面无外露结构，可适配有少量粉尘、切削液飞溅的生产车间环境，不需要额外加装复杂的防护结构。建模过程中完整还原了凸轮的空间廓面、滚子的安装间隙、轴系的配合公差、壳体的安装定位特征，可直接用于机构的运动仿真、干涉检查，也可作为同类分度机构设计的参考原型，帮助结构工程师快速完成分度工位的传动方案选型与结构细化，减少从零开始建模的重复工作量，同时可通过运动仿真验证不同转速下的从动件加速度曲线，提前预判传动过程中的冲击风险，优化凸轮轮廓的设计参数。
