商用全自动甜甜圈成型油炸一体机结构

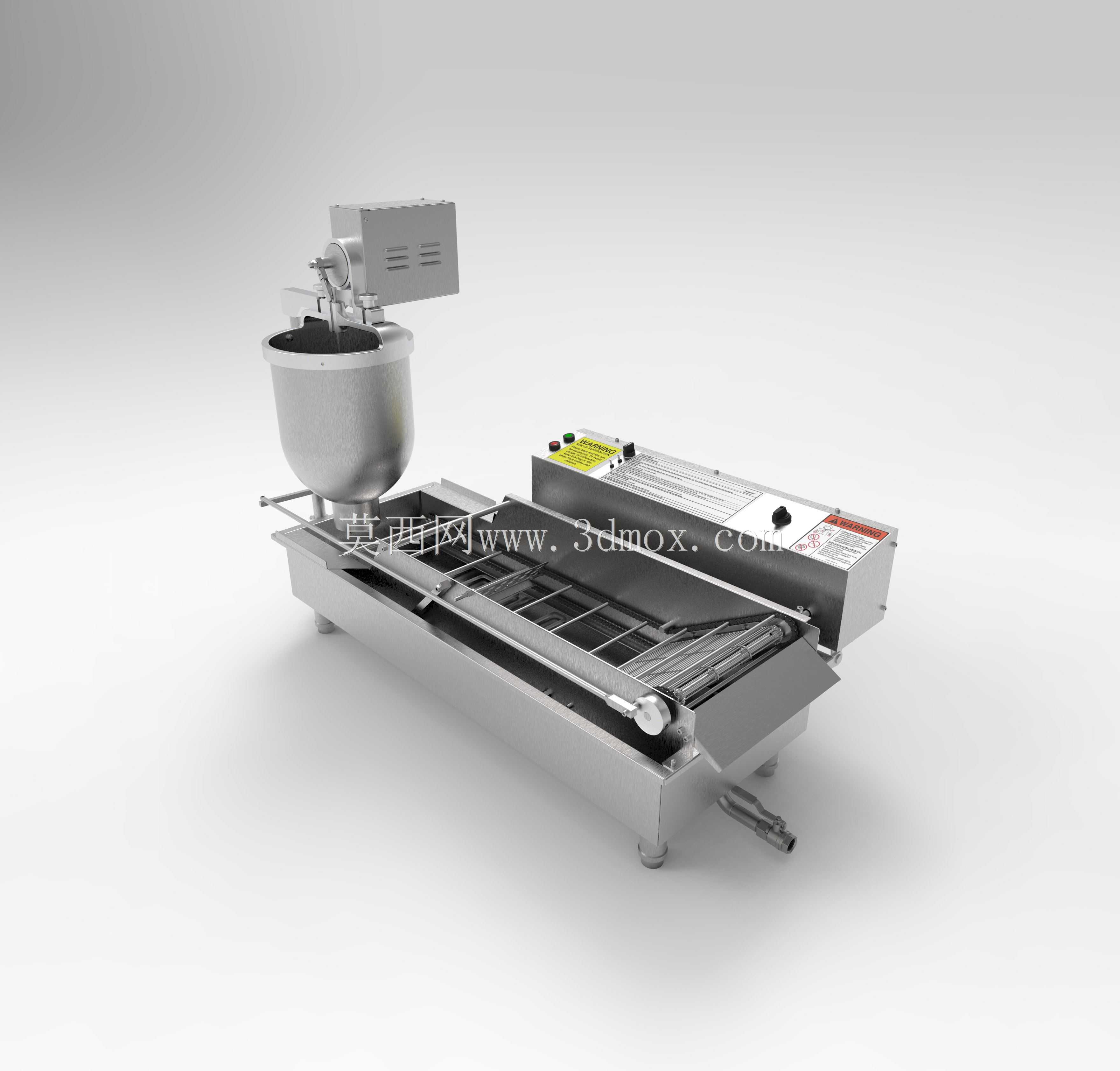

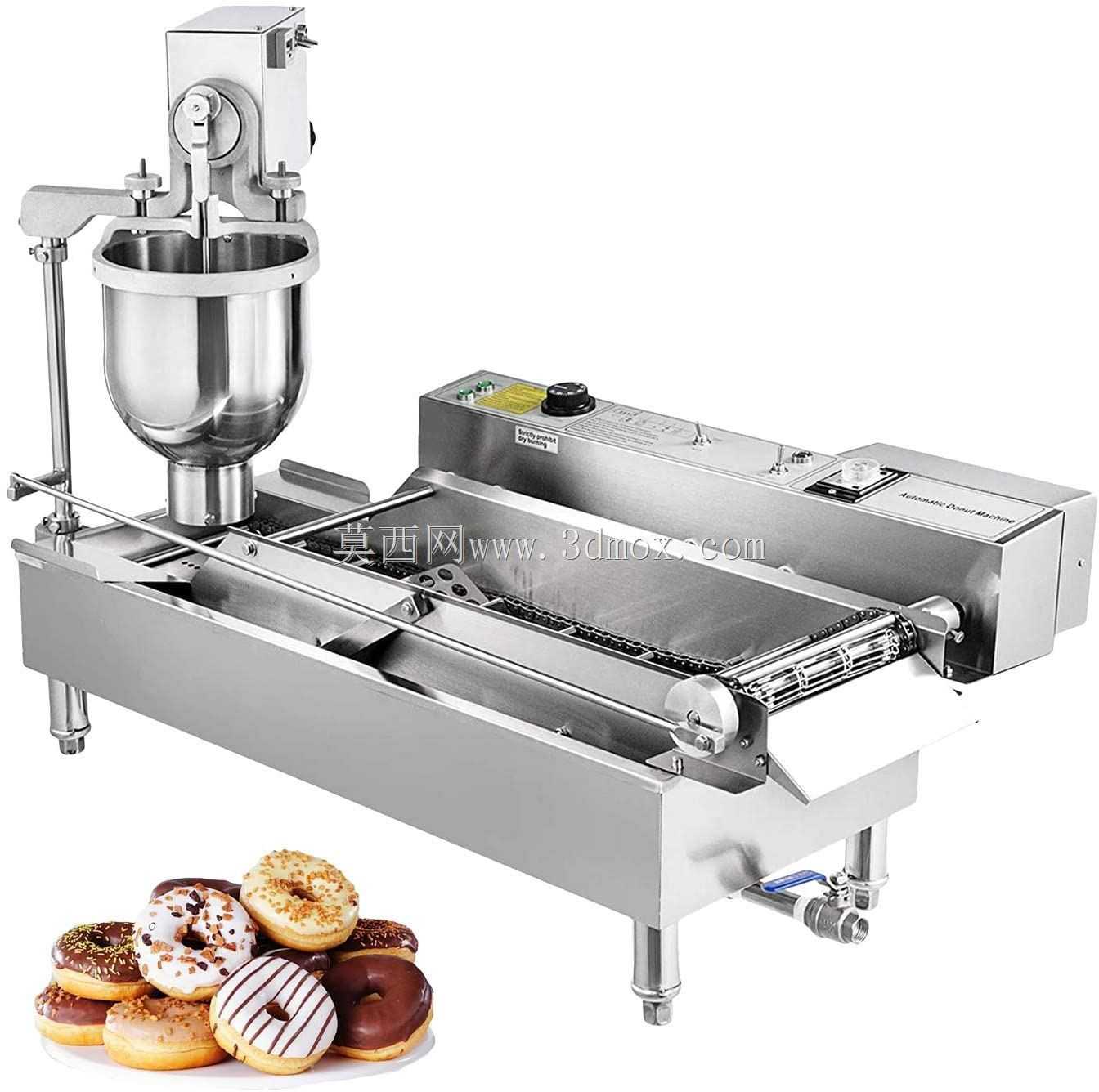

　　这套设备主要面向连锁烘焙门店、中央厨房、冷冻面点加工厂的批量甜甜圈生产场景，替代传统手工分团、整形、油炸、翻面的全流程人工作业，单小时产能可覆盖百平级烘焙店全天的甜甜圈备货需求，也可适配小型食品加工厂的标准化量产线前段工序。设备整体采用全不锈钢机身架构，与食材接触的料斗、成型模头、输送网带、油炸槽体均采用食品级304不锈钢材质，符合食品加工设备的卫生设计要求，所有转角均做圆弧过渡处理，无清洁死角，日常生产结束后可直接冲洗接触部位，避免食材残留滋生细菌。

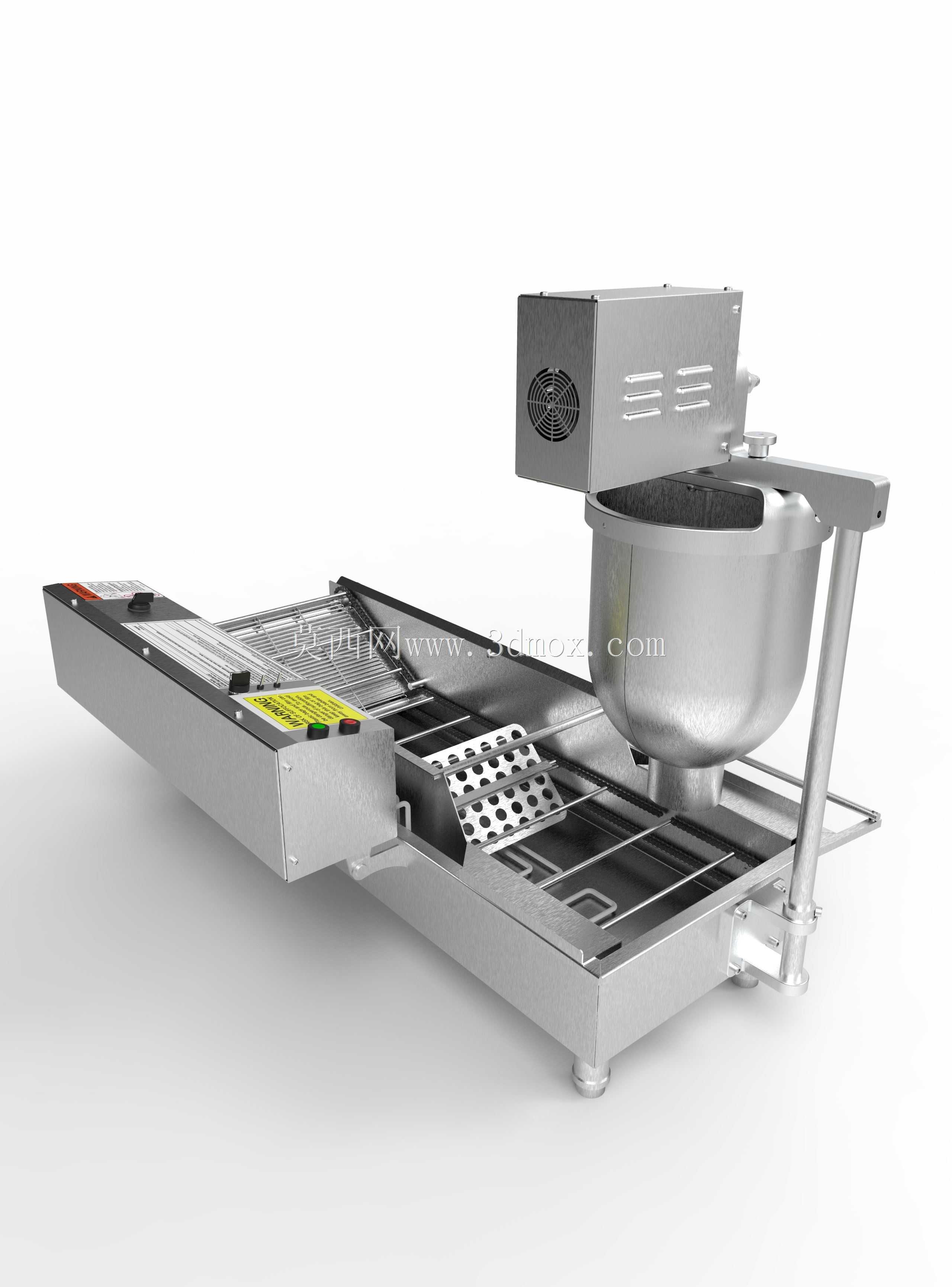

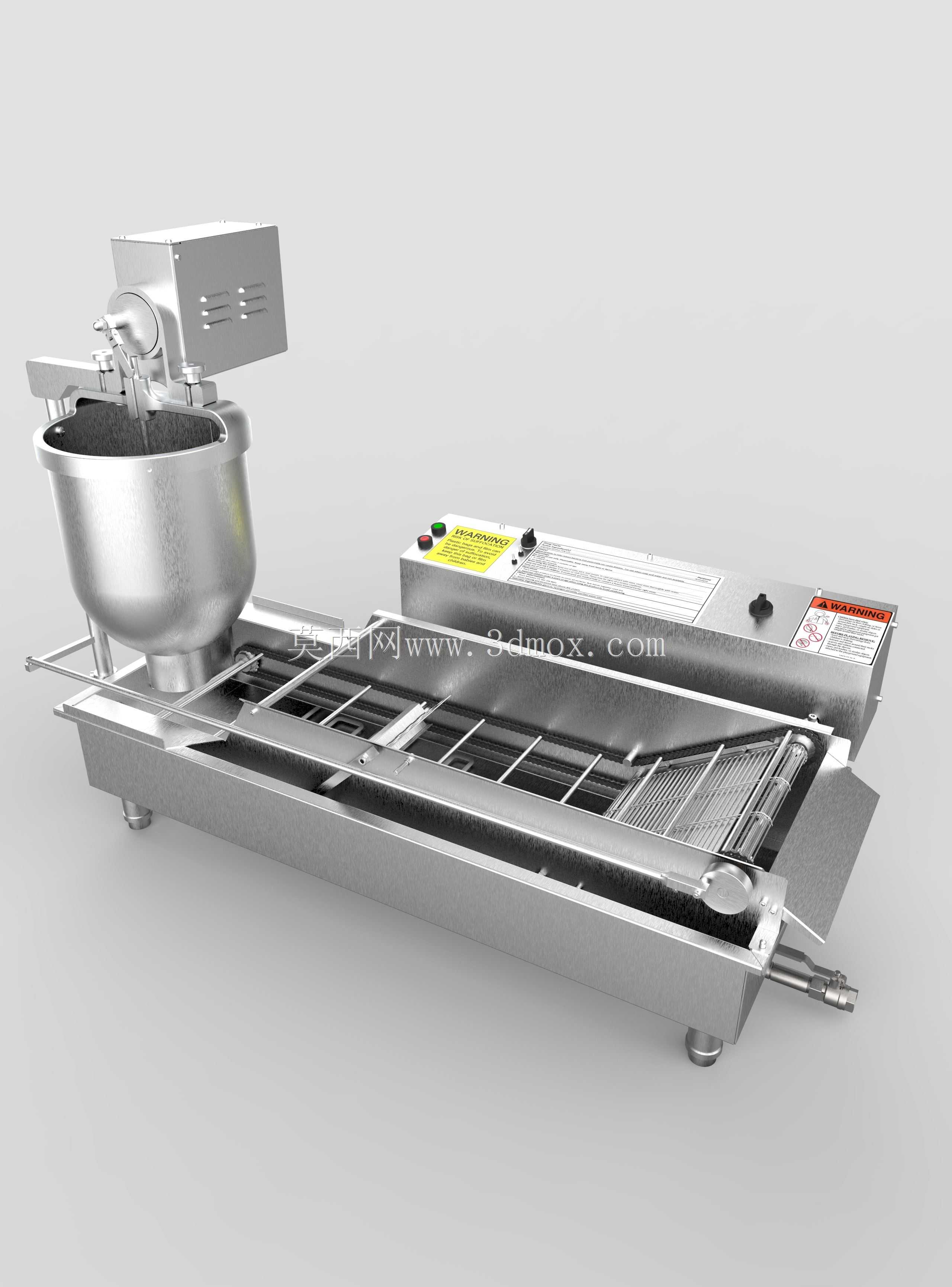

　　从功能分区来看，设备上部为面浆储存与定量挤出结构，带搅拌功能的储料斗可容纳单次调配的面浆，低速搅拌结构可避免面浆静置分层、起筋，保证挤出的面坯密度均匀；定量挤出机构通过凸轮驱动的出料阀控制每次下料的面浆体积，配套的不同规格模头可更换，适配不同直径、不同圈形的甜甜圈成型需求，挤出的面坯直接落入下部的油炸槽输送网带上。中部为长槽式恒温油炸结构，槽体采用电加热管分区控温，可根据面浆配方、环境温度独立调整进料段、油炸中段、出料段的油温，网带采用链板式不锈钢网带，带面设置定位挡条，避免面坯在油炸过程中随油流偏移，网带运行速度可通过调速机构无级调整，匹配不同油炸时长的工艺要求，网带自带自动翻面结构，面坯行进到槽体中段时会被挡条引导完成翻面，保证两面油炸色泽均匀，无需人工手动捞取翻面。油炸槽末端设置倾斜沥油段，炸好的甜甜圈随网带抬升离开油面，在倾斜段完成表面余油沥除后从出料口滑出，可直接对接后续的裹糖、装饰、冷却工序。

　　设计过程中优先考虑了商用场景的安装与使用边界，设备整体为台式落地通用结构，底部配置可调高度的支撑脚，可适配不同平整度的操作台面，无需额外预埋固定结构，外接电源与进排水接口即可投入使用；设备的操作控件全部集中在机身侧部的控制面板上，包含加热开关、温度调节旋钮、网带速度调节旋钮、挤出频率调节旋钮，操作人员无需复杂培训即可上手调整参数。结构设计上充分考虑了日常维护的便利性，储料斗可整体拆卸清洗，输送网带可快速松脱拆卸，油炸槽底部设置排油阀，更换煎炸油时无需抬升设备即可完成排油操作；加热管采用插拔式安装结构，出现故障时可单独更换，无需整体拆解槽体。设备的油炸槽设置了液位监测与过热保护结构，当槽内油位低于安全线或者油温超过设定上限时，设备会自动切断加热电源，避免干烧引发安全隐患，适配商用场景长时间连续运行的可靠性要求。

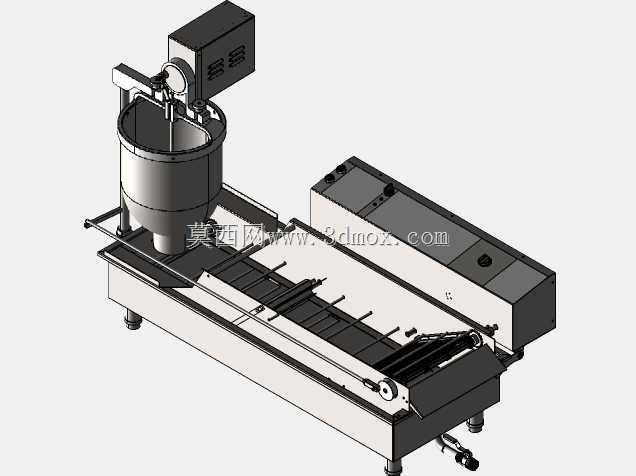

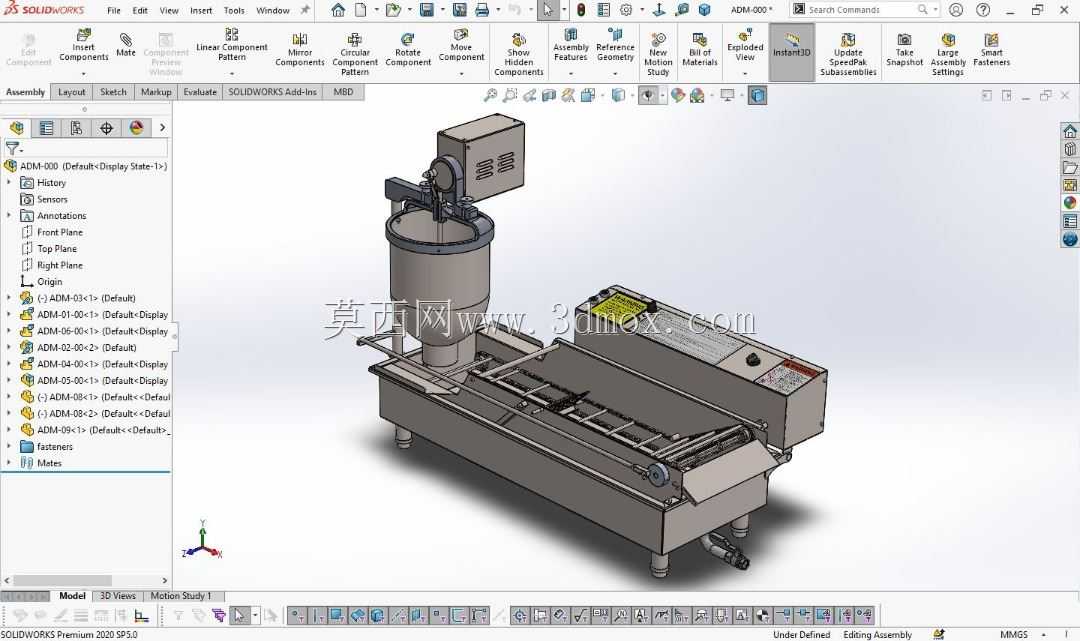

　　在三维建模过程中，所有运动部件均做了干涉校验，挤出机构的往复行程、网带的运行轨迹、翻面结构的动作路径均无运动冲突，管路走线全部沿机身型材内腔布置，避免外露走线接触高温油槽引发老化，整机的重心经过校核，满载面浆与煎炸油的状态下不会出现侧倾风险，支撑脚的承重冗余满足满载工况下的长期放置要求。
