NF600型商用冷榨油设备结构设计

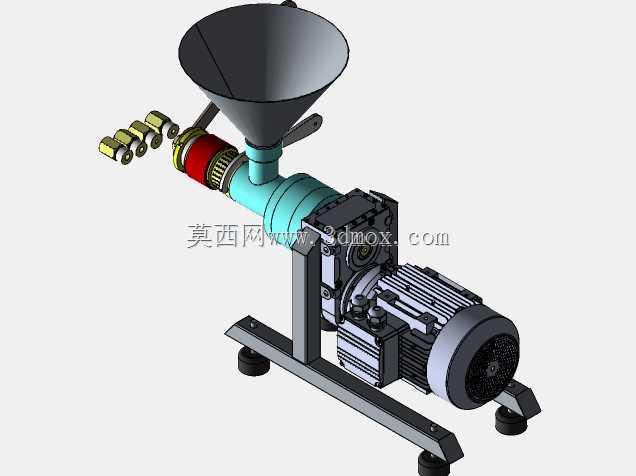

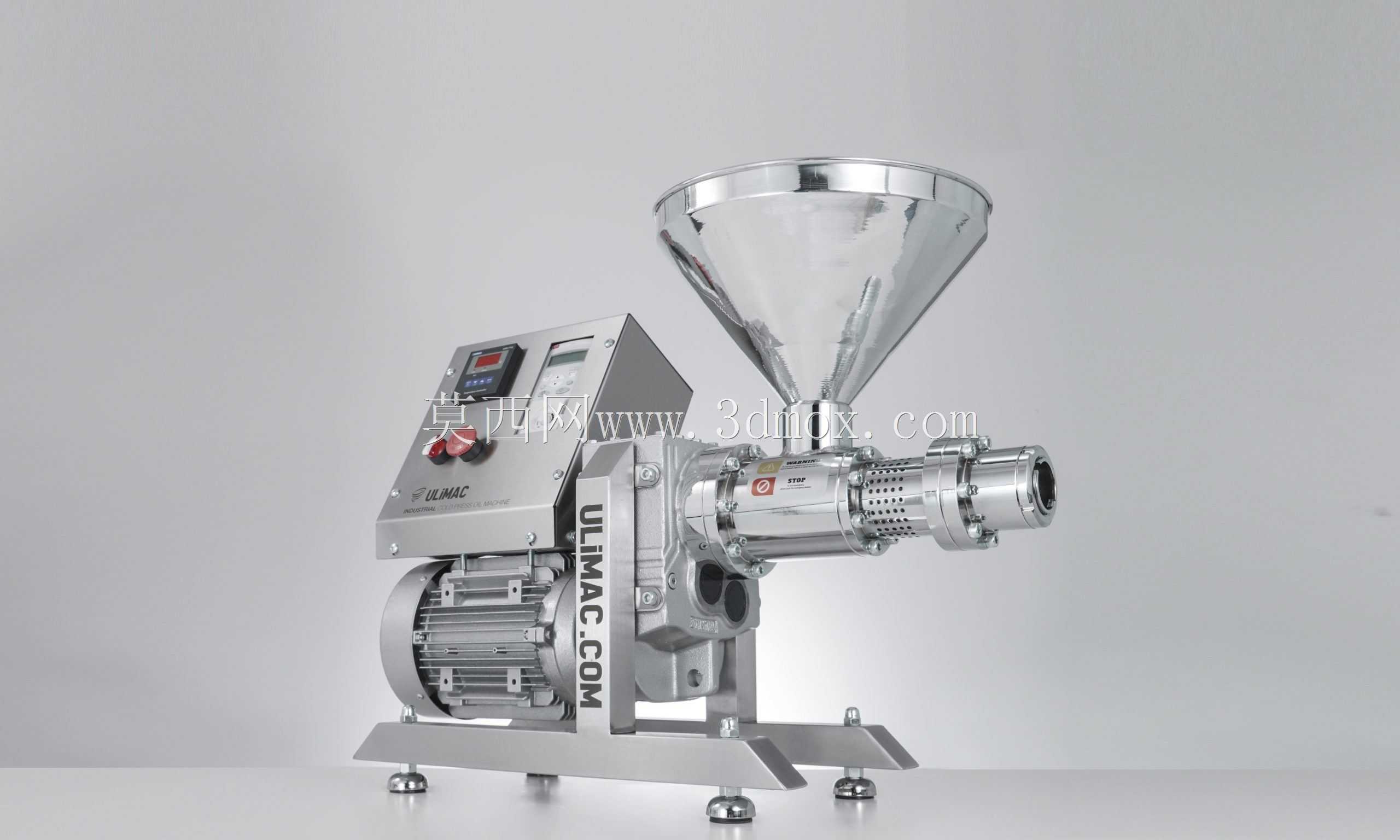

　　在中小型粮油加工坊、特色农产品深加工门店、有机油料定制加工场景中，冷榨油设备是核心加工单元，区别于热榨工艺的高温炒制环节，冷榨全程可将压榨腔温度控制在较低区间，最大程度保留油料中的活性营养成分，避免高温带来的油脂劣变与风味流失，适配亚麻籽、核桃、杏仁、紫苏籽等高附加值油料的加工需求。这款NF600冷压油机的整体结构采用卧式布局，进料段设置大锥角不锈钢料斗，料斗内壁做镜面抛光处理，可减少油料挂壁残留，针对流动性较差的粉状、片状油料也能依靠重力顺畅落入压榨螺杆进料段，无需额外增设强制拨料机构即可适配多数常见冷榨油料的进料需求。驱动单元与压榨腔采用同轴直连布局，电机通过端盖法兰直接固定在减速箱体输入端，省去了皮带传动带来的张紧维护需求，

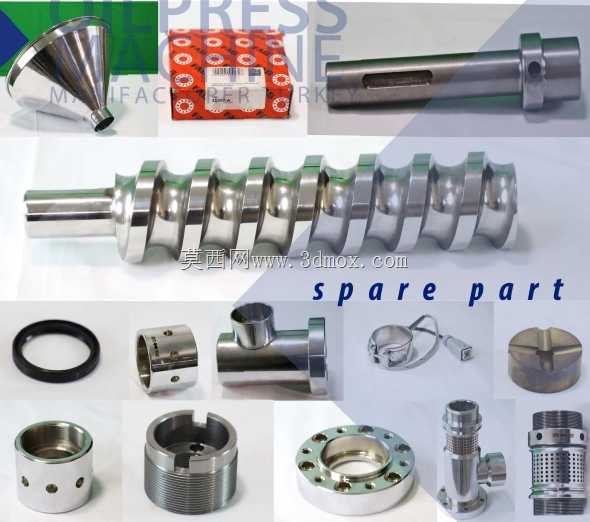

　　同时压缩了设备整体轴向尺寸，设备底部设置四个可调式支撑脚，可在不平整的加工台面上调整水平度，避免运行过程中因重心偏移产生异常振动，支撑脚底部配备橡胶减震垫，可将运行振动传递到安装台面的幅度控制在较低范围，无需额外做设备基础固定即可放置在常规商用操作台上使用。压榨段是整台设备的核心功能区，螺杆采用变螺距变径结构设计，从进料端到出饼端螺距逐步缩小、螺杆根径逐步增大，在输送油料的过程中逐步缩小压榨腔容积，对油料形成持续递增的挤压力，榨笼采用条缝式不锈钢栅条拼接结构，栅条缝隙沿螺杆轴向排布，缝隙宽度从进料端到出饼端逐步收窄，既保证油脂能快速渗出，又能避免油料碎渣随油脂流出，榨笼外部设置散热筋结构，

　　可将压榨过程中摩擦产生的热量快速散发到空气中，配合螺杆内部的导流散热通道，可将压榨腔全程温度稳定控制在冷榨工艺要求的区间内，避免油料因摩擦升温出现蛋白变性。设备的控制单元集成在驱动端上方的独立电控盒内，面板上设置启停按钮、急停按钮、运行状态指示灯与转速调节旋钮，操作人员可根据不同油料的含油率、硬度特性调整螺杆转速，针对高含油率的软质油料可适当降低转速延长压榨停留时间，针对硬质油料可适当提升转速保证进料顺畅，电控盒防护等级达到IP54，可适配加工车间内存在少量油料飞溅、粉尘的作业环境，按键采用密封式结构，避免油污渗入内部造成电路故障。出饼端设置可调节的调压机构，通过旋转手轮调整阻饼头与出饼口的间隙，即可改变压榨末端的压力大小，

　　操作人员可根据油料的压榨效果灵活调整，保证饼粕残油率控制在合理区间，出渣口与出油口独立设置，渗出的毛油通过榨笼下方的集油槽汇集后从出油口流出，压榨后的饼粕从出饼端连续排出，可直接收集作为副产物处理。整机与油料接触的部件全部采用食品级304不锈钢材质，拆装结构采用快拆式卡扣设计，无需专用工具即可快速拆解榨笼、螺杆部件，方便日常使用后的清洁维护，避免不同油料加工时的交叉串味，设备整体外形尺寸紧凑，宽度方向控制在400mm以内，长度方向约800mm，高度方向含料斗约750mm，可适配多数小型加工门店的操作台安装空间，进料口高度符合人工投料的人体工学高度，操作人员站立状态下即可完成投料、调整参数、清理残渣的全流程操作，无需额外搭建投料平台。在结构设计过程中，重点优化了压榨螺杆的受力分布，将螺杆最大受力段的轴径做加粗处理，配合两端的重载向心推力轴承，可承受压榨过程中产生的巨大轴向反推力，避免长期高负载运行出现螺杆弯曲变形，减速箱采用硬齿面齿轮传动，齿轮经过渗碳淬火处理，可传递更大扭矩同时降低运行噪音，满负载运行时设备旁1米处的噪音值可控制在70分贝以内，符合商用场所的噪音要求。设备的润滑点全部采用外置式注油嘴设计，日常维护时无需拆解设备即可完成轴承、齿轮副的润滑保养，密封件采用耐油耐高温的氟橡胶材质，长期接触油料不会出现溶胀老化，延长了设备的无故障运行周期。
