民用大涵道比涡喷航空发动机结构

　　该模型还原的涡喷类航空推进装置，核心应用场景覆盖民用干线客机动力配置、支线航空飞行器动力选型、航空教学实训台架搭建、航空动力原理验证试验等多个领域，作为飞行器的核心动力输出单元，其核心作用是通过进气道吸入来流空气，经多级压气机压缩后送入燃烧室与航空燃油充分混合燃烧，形成高温高压燃气驱动涡轮单元做功，最终通过尾喷管高速喷出形成反推力，为飞行器提供全程飞行所需的推进动力，同时部分衍生结构可提取轴功率带动飞行器附属的发电、液压、环控等子系统运行，保障整机机载设备的正常工作。

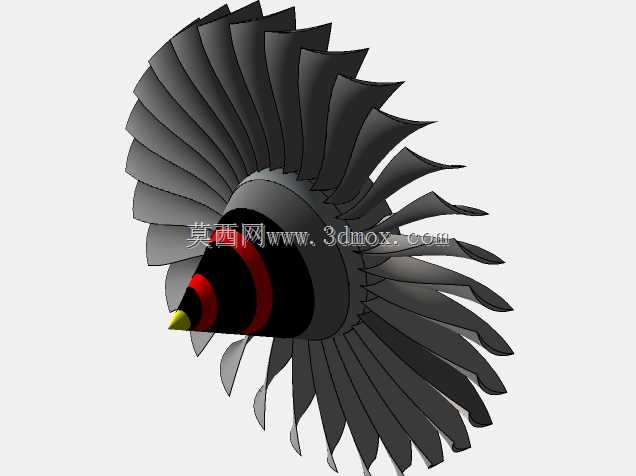

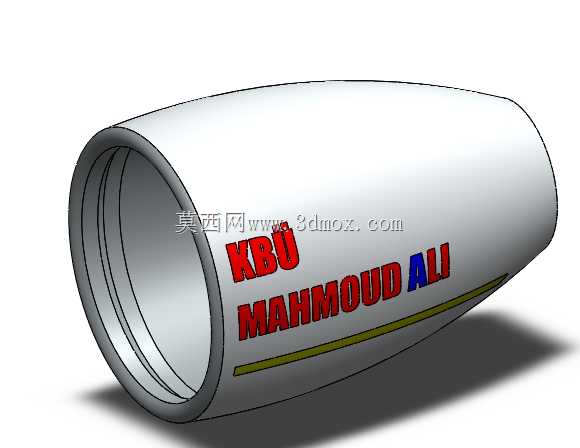

　　从功能特性来看，该结构还原了大涵道比涡喷发动机的核心流道设计，前部进气整流锥采用流线型曲面造型，可有效对进气来流进行预导流，降低进气道入口处的气流紊流度，减少进气损失，提升压气机单元的进气效率；前部多级风扇叶片采用宽弦后掠的叶型设计，每片叶片的叶根与轮盘连接处采用燕尾型榫头结构进行装配定位，既保证了高速旋转状态下的连接强度，也预留了热胀冷缩的形变余量，避免高温工况下出现结构卡滞；外涵道采用等直径过渡的环形壳体结构，内壁做光滑曲面处理，可降低外涵气流的沿程摩擦阻力，提升外涵道的推力贡献占比，这也是大涵道比涡喷发动机燃油经济性优于小涵道比结构的核心设计点。

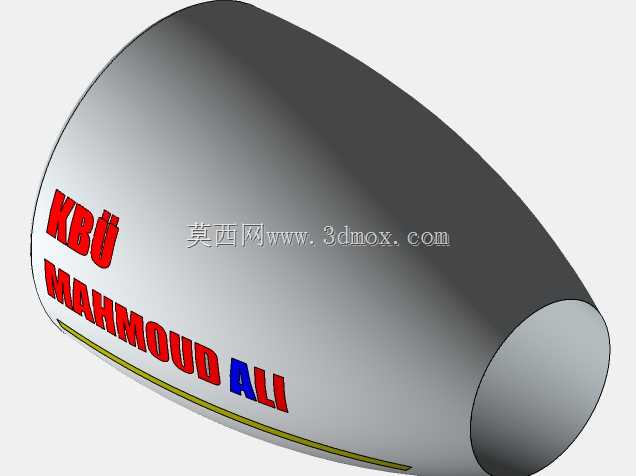

　　设计过程中优先遵循航空动力装置的气动设计准则，首先确定核心机的流量参数边界，以此倒推压气机级数、涡轮级数、燃烧室容积的匹配关系，再根据推力需求确定涵道比数值，同步核算风扇直径与外涵道壳体的尺寸比例，保证内外涵气流的压力匹配，避免出现气流倒流或者流道堵塞的问题；外部机匣采用分段式装配设计，从进气机匣、风扇机匣、压气机机匣、燃烧室机匣到涡轮后机匣、尾喷管机匣，各段之间采用法兰边加螺栓的连接结构，既方便生产制造过程中的分段加工，也便于后期运维过程中的单元体拆解检修，无需对整台发动机进行完全拆解即可完成故障模块的更换。

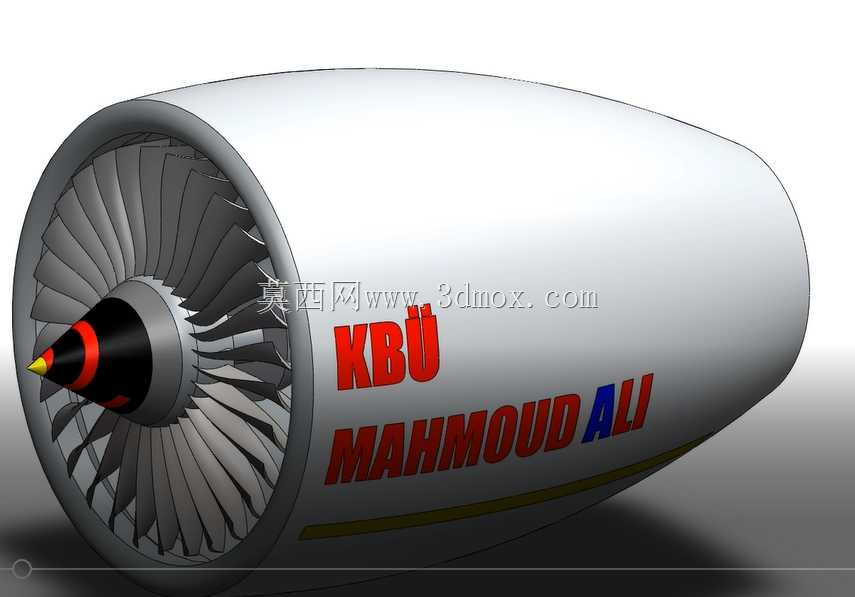

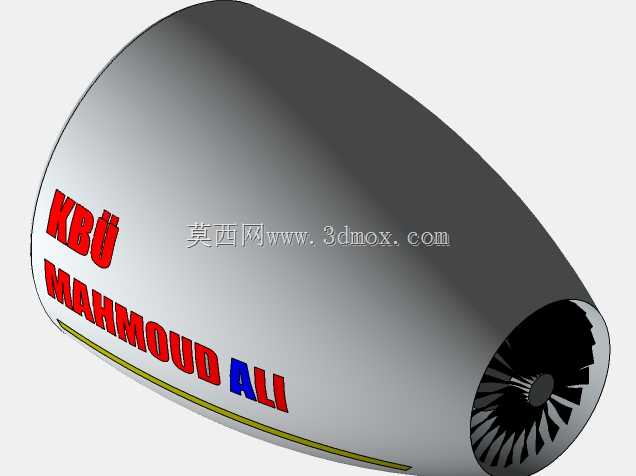

　　外形尺寸与安装边界方面，该结构还原的发动机整体呈长筒型布局，进气端最大直径为整机最大外轮廓尺寸，安装时需保证进气端与飞行器进气道唇口的同轴度偏差在允许范围内，避免进气畸变影响压气机工作稳定性；发动机吊挂安装点设置在核心机匣的上部承力位置，共设置前后两组主安装节与一组辅助安装节，主安装节承担发动机的主要推力与重量载荷，辅助安装节用于平衡热态工作时的轴向热膨胀位移，安装过程中需保证各安装节的连接面贴合度符合装配要求，避免出现附加安装应力导致机匣变形；尾喷管出口位置预留了与飞行器尾椎结构的避让间隙，保证高温燃气排出时不会直接冲刷飞行器尾部结构，同时尾喷管的安装角度与飞行器纵轴线保持预设的安装角，匹配飞行器的推力线设计要求，避免飞行过程中出现不必要的配平阻力。

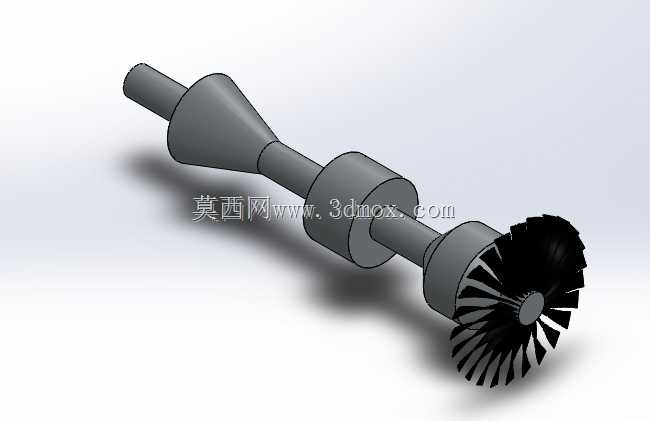

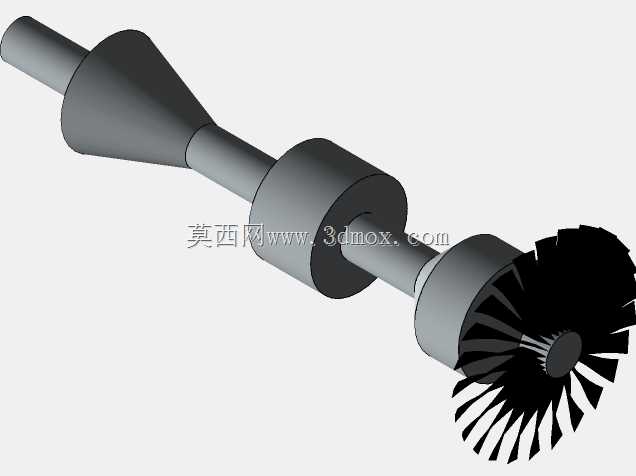

　　细节结构上，压气机单元的各级轮盘与叶片采用整体式叶盘设计的还原，减少了连接零件的数量，提升了转子系统的整体刚性，降低了高速旋转时的振动幅值；燃烧室采用环形燃烧室结构，火焰筒壁面设置有多排冷却气孔，可在壁面形成冷却气膜，隔绝高温燃气对火焰筒壁面的直接冲刷，提升燃烧室的工作寿命；涡轮单元的导向叶片与工作叶片采用空心气冷结构的简化还原，匹配高温燃气的工作工况，保证涡轮叶片在高温环境下的结构强度；外部管路布局沿机匣外部的走线槽进行布置，分别覆盖燃油输送、润滑油路、冷却气路、控制信号线路等不同功能的管线，各管线之间预留足够的安装间隙与热膨胀间隙，避免工作过程中出现管线干涉或者磨损破损的问题。
