H型钢梁柱螺栓加劲肋连接节点结构

　　该连接结构为工业厂房、多层钢结构框架中常用的H型钢梁柱刚性连接节点，主要承担梁端传递的竖向剪力、水平弯矩以及风荷载、地震作用下的往复作用力，是保障钢结构框架整体传力路径连续、结构刚度匹配的核心受力部件。在常规钢结构施工场景中，这类节点多用于主承重柱与楼面梁、屋面梁的交接位置，替代传统现场全焊接连接形式，可大幅降低高空焊接作业量，减少现场焊接缺陷带来的质量隐患，同时提升构件装配效率，适配装配式钢结构的施工流程要求。

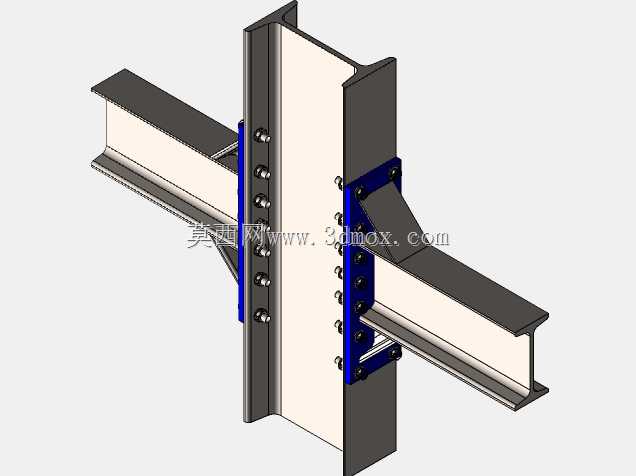

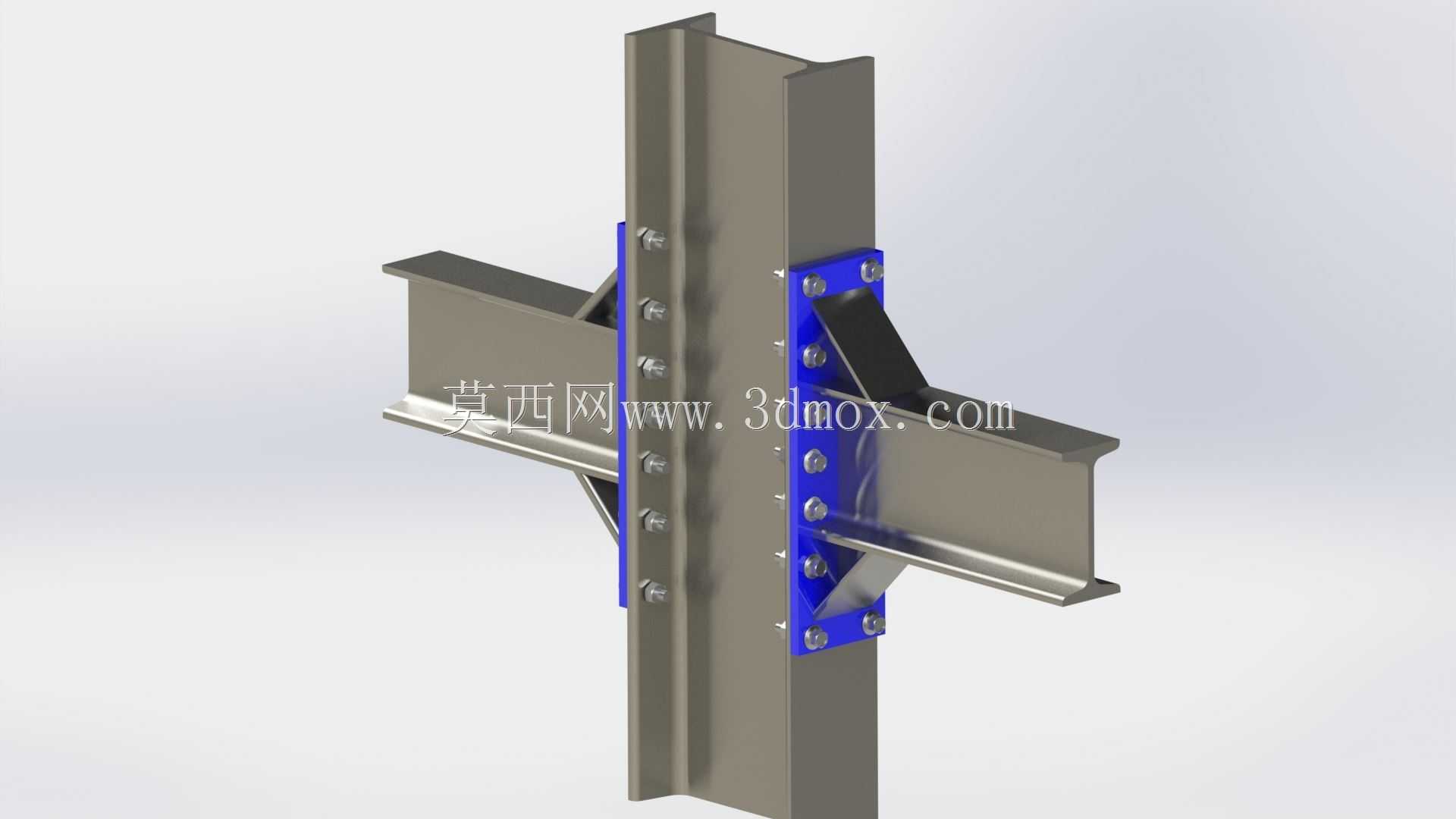

　　从结构功能设计来看，节点采用双侧连接夹板配合高强度螺栓实现梁柱的传力连接，柱侧竖向夹板与柱翼缘贴合，梁侧水平夹板与梁翼缘、腹板对应位置贴合，螺栓群按照剪力与弯矩的组合受力计算排布，确保在最不利荷载组合下，螺栓不会出现滑移、剪切破坏，夹板不会出现局部压溃或屈曲。节点额外设置的三角形加劲肋布置在梁翼缘与连接夹板的转角位置，主要用于分散梁端弯矩带来的局部应力集中，避免柱翼缘在梁翼缘的拉压轴力作用下出现局部鼓曲变形，同时提升节点的整体抗扭刚度，减少梁端在荷载作用下的转角位移，满足框架结构的刚性连接假定。

　　设计过程中首先明确了构件的外形边界，适配的立柱H型钢截面规格、横梁H型钢截面规格为500mm×200mm，连接夹板的厚度根据等强连接原则计算确定，螺栓的孔径、孔距严格符合钢结构连接的构造要求，预留了足够的安装操作空间，现场施工时可先将夹板通过临时螺栓固定在柱身对应标高位置，再起吊横梁就位，穿入正式螺栓并按扭矩要求紧固即可完成安装，无需复杂的现场定位工装。节点的焊接工作全部在工厂内完成，包括夹板与加劲肋的焊接、螺栓孔的高精度制孔，工厂化作业可有效保证焊接质量与孔位精度，避免现场气割开孔、手工焊接带来的尺寸偏差与焊接残余应力问题。

　　在实际使用场景中，这类节点可适配普通民用钢结构厂房、仓储物流钢结构库房、多层钢结构办公建筑的梁柱连接需求，根据实际荷载等级可调整螺栓数量、夹板厚度以及加劲肋的尺寸参数，在保证节点承载力满足设计要求的前提下，尽可能减少材料用量，降低构件自重。节点的外露连接形式也方便后期运维过程中的螺栓紧固检查、防腐涂层补涂作业，相较于全焊接节点，后期维护难度更低，结构损伤后的可替换性更强，当梁体出现意外损伤时，可拆除螺栓更换受损梁段，无需对主柱进行大面积切割修复，大幅降低后期运维成本。

　　建模过程中严格遵循钢结构设计规范的构造要求，所有螺栓的边距、中距均满足最小构造尺寸要求，加劲肋的切角尺寸符合焊接作业的空间要求，避免焊缝交叉带来的应力集中问题，构件之间的贴合面均按照实际安装间隙预留了合理公差，确保模型可直接用于构件加工图的导出、施工模拟的碰撞检查，也可用于结构受力的有限元分析前处理，帮助设计人员快速验证节点在不同荷载工况下的应力分布情况，优化节点的局部构造，避免出现应力薄弱点。
