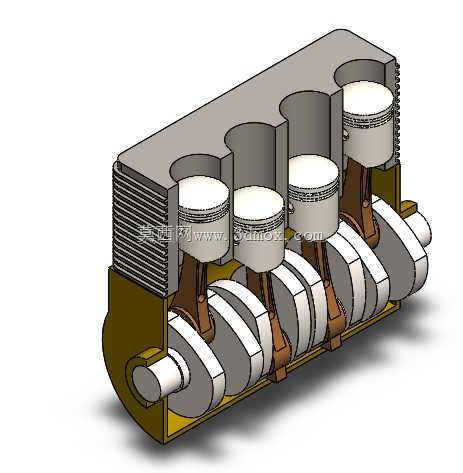

直列四缸内燃机曲柄活塞组结构

　　这套结构是往复式内燃机的核心做功单元，广泛适配乘用车、小型工程机械、通用动力机组的动力输出需求，是将燃料燃烧热能转化为旋转机械能的核心执行组件。从实际应用场景来看，该直列四缸布局是当前小排量动力设备的主流配置，相比单缸、双缸结构，四缸交替做功的特性可以大幅降低输出扭矩波动，让动力输出更平顺，既可以作为家用燃油车辆的动力源，也能适配小型发电机组、农用作业机械、小型工程机具的动力需求，在通用动力领域覆盖极广。

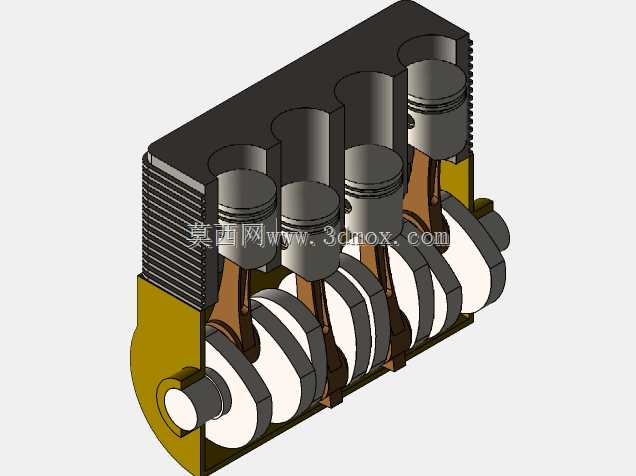

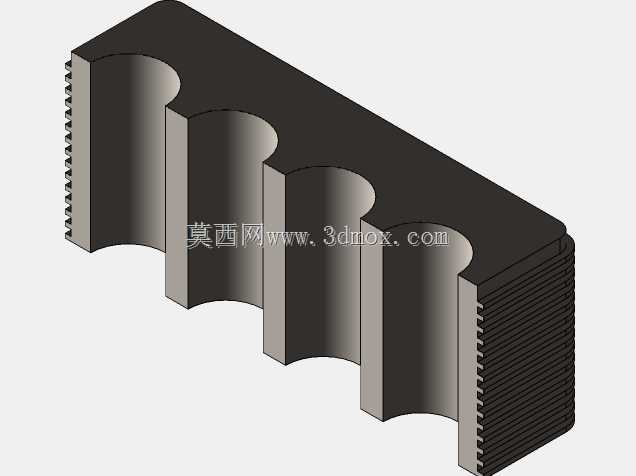

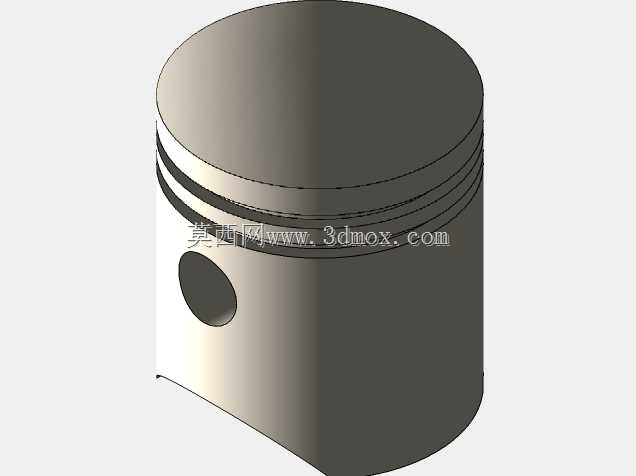

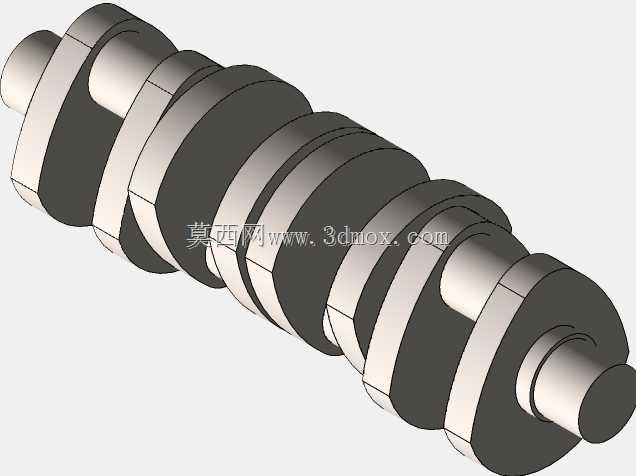

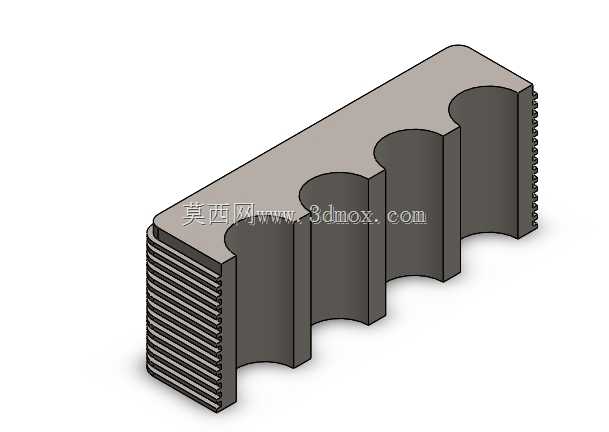

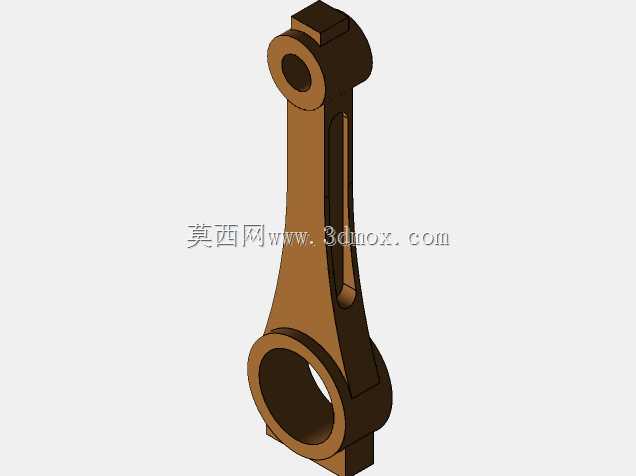

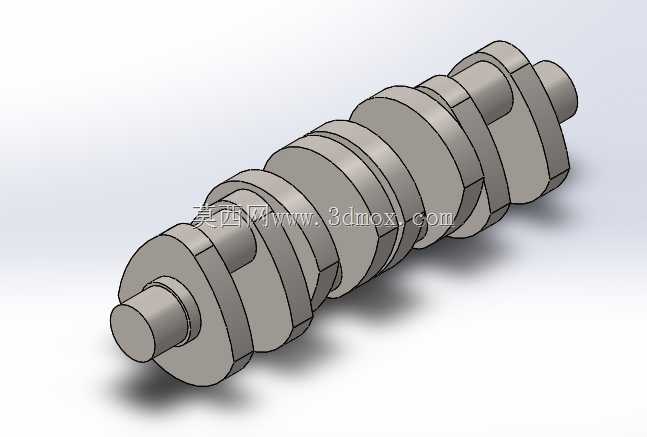

　　从功能特性来看，这套组件完整还原了内燃机核心运动副的配合逻辑：气缸体采用分体式缸筒设计，每个缸筒对应一组活塞连杆组件，活塞上预留的环槽结构用于安装气环与油环，实现燃烧室密封与缸壁润滑油刮除功能，避免燃烧气体下窜与机油上窜进入燃烧室；连杆采用小头活塞销连接、大头剖分式与曲轴曲柄销连接的结构，可将活塞的上下往复直线运动精准转化为曲轴的旋转运动；曲轴采用全支撑结构设计，每个曲柄臂之间都设置主轴颈支撑，可承受高转速下的交变载荷，曲轴输出端可直接连接飞轮与离合器组件，将动力向外传递给传动系统；缸体外侧的散热鳍片结构，适配风冷式散热需求，可在车辆行驶或机组运转时通过迎面气流带走缸体热量，维持燃烧室正常工作温度。

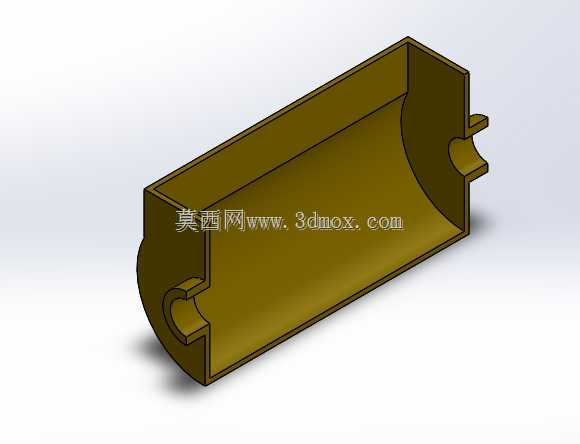

　　设计思路上，这套结构优先保证运动副的配合精度与动平衡特性：四组活塞连杆组件采用等质量分组设计，曲轴的曲柄臂按照180度相位角对称布置，可抵消活塞往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅度；缸体采用上下分体式结构，下部曲轴箱预留足够的曲轴运转空间，同时兼顾缸体整体刚性，避免高转速下缸体变形导致活塞偏磨；活塞裙部设计为微椭圆型面，可补偿热态下活塞的膨胀量，避免冷态敲缸、热态拉缸的故障；连杆大头采用斜剖分设计，方便装配时从缸筒上方穿入连杆后完成与曲轴的连接，降低装配与后期维护的难度。

　　从安装边界来看，这套直列四缸结构的轴向尺寸紧凑，横向宽度适配多数前置前驱、前置后驱车型的机舱布局，缸体侧面预留的安装凸台可用于固定机油泵、水泵、正时罩盖等附属组件，曲轴前端可安装正时齿轮、皮带轮，驱动配气机构与冷却、润滑系统附件，后端预留的飞轮安装法兰可匹配不同规格的离合器与变速箱输入轴，缸体顶部的缸筒端面可直接安装气缸盖与气缸垫，形成密封的燃烧室空间。在实际建模过程中，所有运动副的配合间隙都按照实际工程公差设置，活塞与缸筒的间隙、连杆大头与曲柄销的间隙、曲轴主轴颈与轴瓦的间隙都符合量产内燃机的设计规范，既可以用于教学演示内燃机的工作原理，也能作为动力总成设计的参考基础，帮助设计人员快速完成整机布局的校核与运动仿真验证，避免从零开始建模的重复工作，缩短动力系统的开发周期。
