直列六缸内燃发动机整机结构设计方案

　　这款六缸动力装置的结构设计，核心围绕商用车、大排量乘用车辆以及固定式工业动力机组的应用需求展开，区别于小排量三缸、四缸机型的动力输出特性，六缸布局天然具备做功冲程重叠度高的优势，曲轴每旋转120度即可完成一个气缸的做功动作，动力输出的平顺性远优于缸数更少的机型，能有效降低动力传递过程中的扭转振动，减少配套传动系统的减震元件负载，提升整套动力总成的运行寿命。从实际应用场景来看，该结构可适配总质量12-25吨的中型货运车辆、3.0排量以上的高端乘用车辆，也可经过外围附件调整后作为小型发电机组、工程机械设备的核心动力源，覆盖道路运输、固定作业、工程施工等多类动力需求场景。

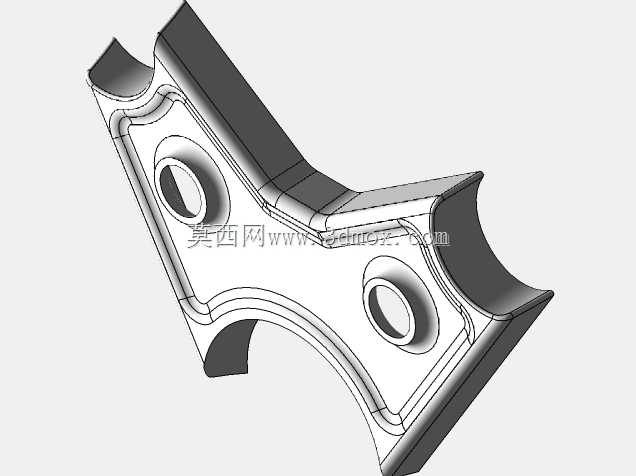

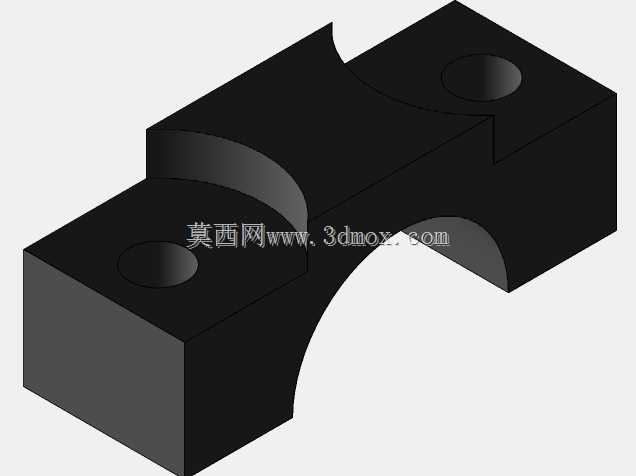

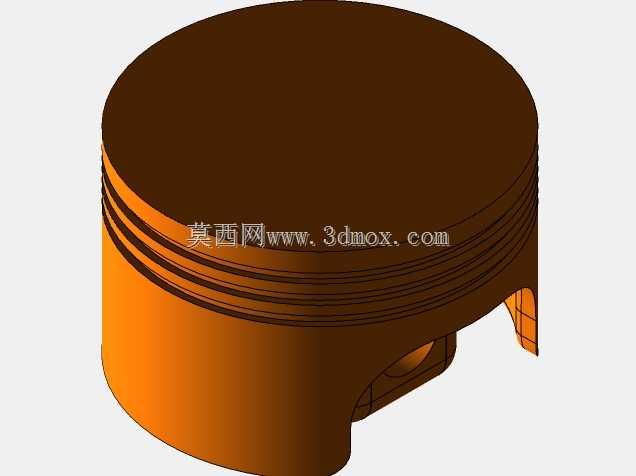

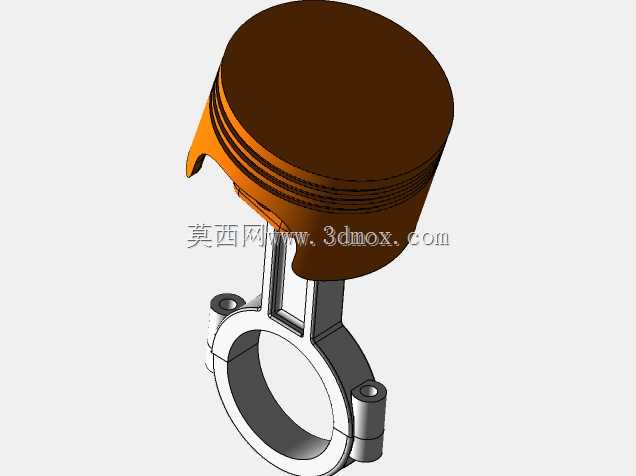

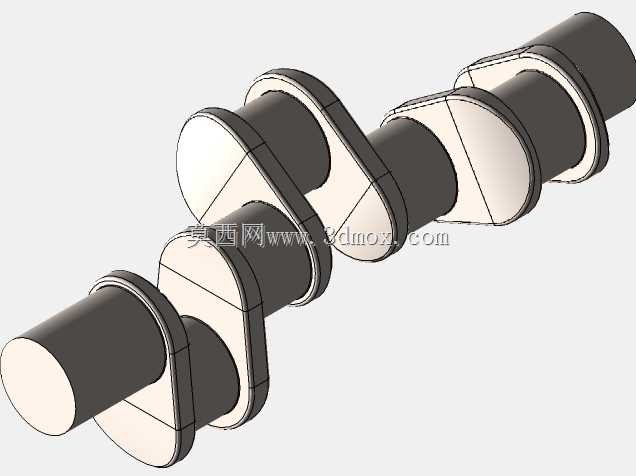

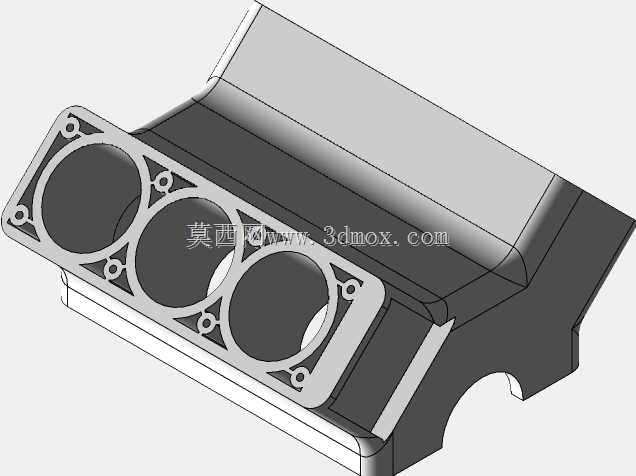

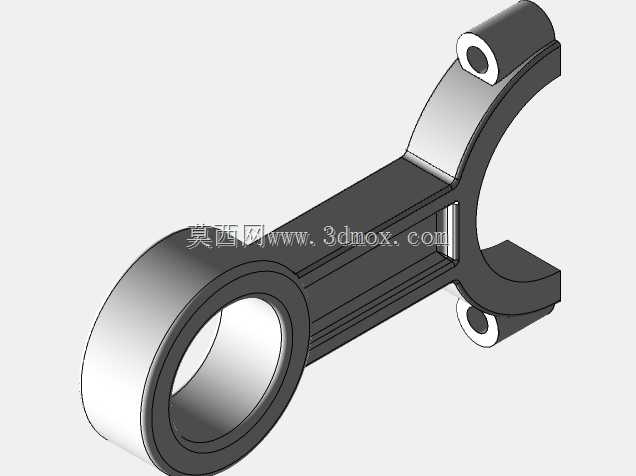

　　设计过程中首先对气缸体的承载边界做了针对性强化，采用整体式龙门缸体结构，曲轴主轴承盖采用横向螺栓与纵向螺栓配合的紧固方式，可承受六缸机型高爆发压力下的缸体变形，避免缸孔失圆导致的活塞偏磨、机油耗异常升高问题。曲轴采用全支撑结构设计，六道主轴承分别对应六个曲柄连杆机构的支撑点位，每个曲柄臂都配置了对应的平衡重块，平衡重的质心位置经过反复迭代计算，可抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力，从根源上降低整机运行的振动幅值，无需额外加装大尺寸双质量飞轮即可满足整车NVH设计要求。活塞采用铝合金铸造结构，裙部设计有石墨涂层减摩层，可降低冷启动阶段的缸壁磨损，活塞环组采用三道环设计，第一道气环采用镀铬钢环提升高温下的耐磨性，第二道气环采用扭曲环结构提升刮油密封性，油环采用组合式刮片结构，可精准控制缸壁油膜厚度，避免机油窜入燃烧室参与燃烧。

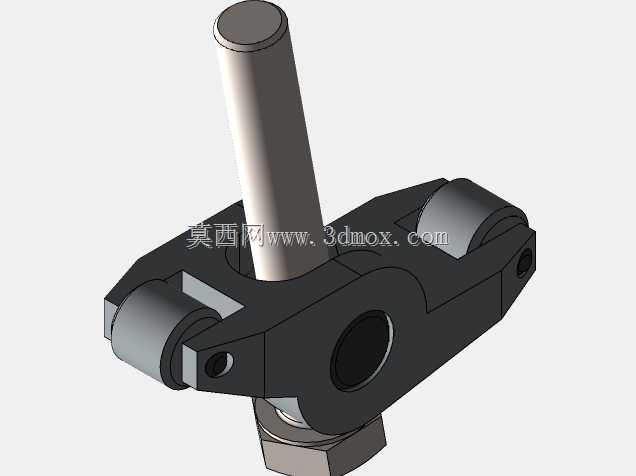

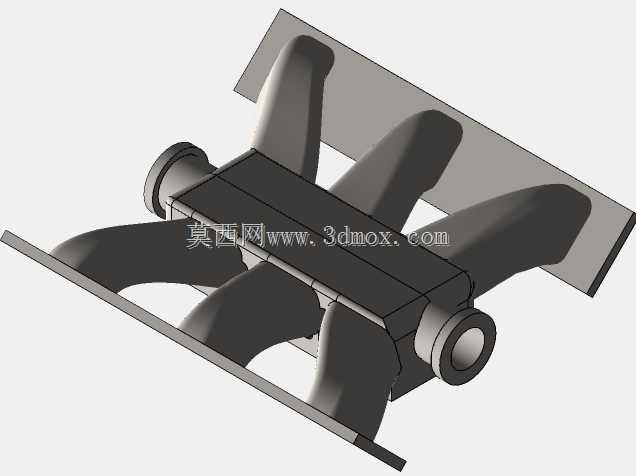

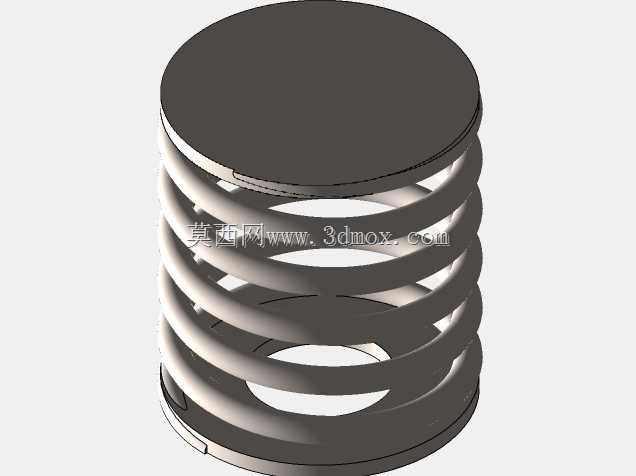

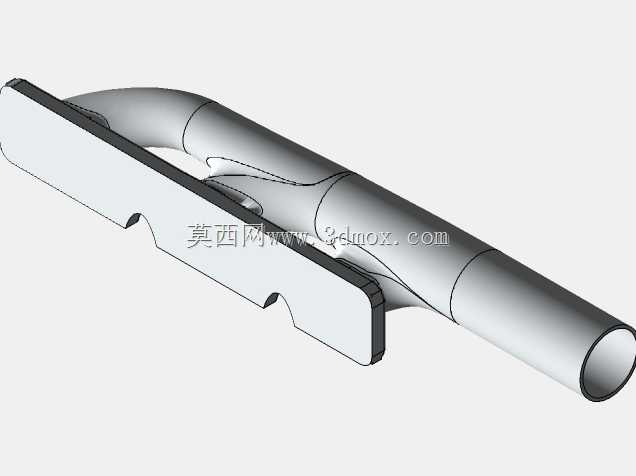

　　配气机构采用顶置凸轮轴布局，每缸配置四个气门，两个进气门两个排气门的设计可大幅提升进排气流通截面积，降低泵气损失，提升充气效率。凸轮轴的型线设计经过多轮动力学仿真验证，可保证气门开启与关闭过程的加速度曲线平滑，避免气门弹簧发生共振，同时在高转速工况下保证气门跟随性，不会出现气门飞脱、落座冲击过大的问题。进排气歧管的布局采用双侧对称设计，排气歧管采用等长管路设计，可充分利用排气脉冲效应提升排气效率，同时避免各缸排气之间的干涉，降低排气背压；进气歧管采用谐振腔式设计，可利用进气谐振效应提升特定转速区间的进气量，优化低速扭矩输出特性，让动力输出曲线更贴合车辆实际行驶的转速使用需求。

　　冷却系统采用分体式水道设计，缸体部分的水道采用纵向流动布局，可保证每个气缸周围的冷却液流速均匀，避免出现局部热点导致的缸盖开裂、活塞拉缸问题；缸盖部分的水道采用横流设计，可快速带走燃烧室、气门座圈、喷油器周边的高热量，保证热负荷最高的区域温度控制在材料允许范围内。润滑系统采用转子式机油泵，泵油能力经过匹配计算，可满足发动机在最高转速、最高油温工况下的各摩擦副供油压力要求，主油道设计有限压阀，可在冷启动机油粘度较高时泄除多余压力，避免机油密封件因压力过高发生渗漏。

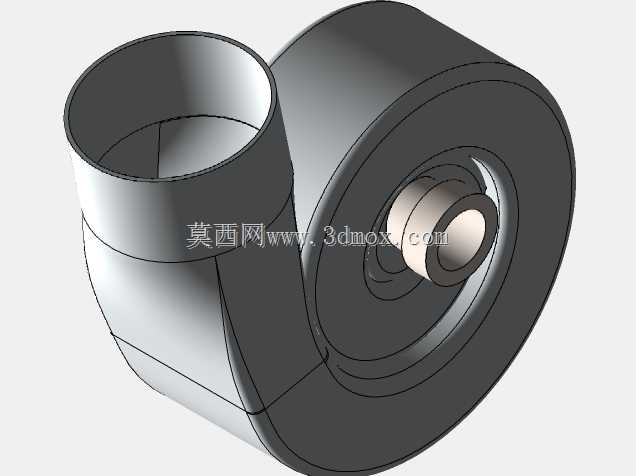

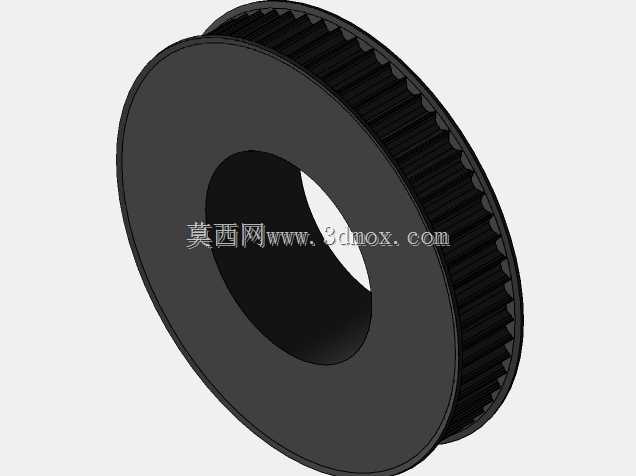

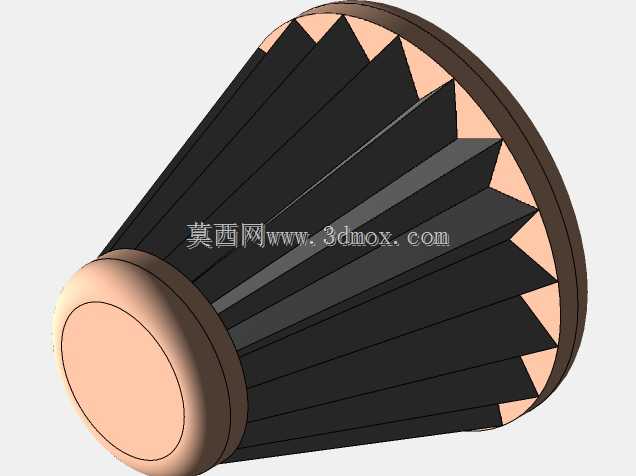

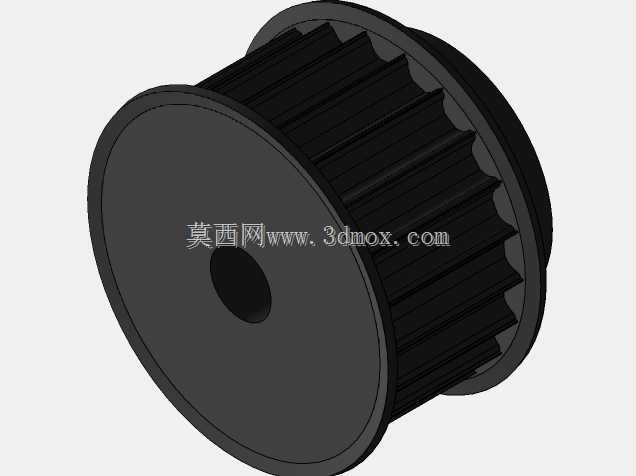

　　整机安装边界设计充分考虑了整车配套的通用性，发动机前悬置、后悬置的安装点位尺寸参考主流六缸机型的通用安装规范，可直接适配多数现有车型的发动机舱安装位，无需对整车悬置支架做大规模改动；前端轮系采用多楔带结构，可同时驱动发电机、空调压缩机、水泵、转向助力泵等外围附件，轮系布局紧凑，张紧轮采用自动张紧结构，可在皮带长期使用发生伸长后自动保持张紧力，降低日常维护的工作量。进气侧预留了空气滤清器、涡轮增压器的安装接口，排气侧预留了后处理装置的连接法兰，可满足不同排放阶段的配套升级需求，无需对缸体、缸盖等核心铸件做修改即可完成排放升级迭代，大幅降低后续改型的设计与开模成本。

　　从结构细节来看，各运动部件之间的运动间隙都经过公差匹配计算，活塞与缸孔的配合间隙、曲轴轴颈与轴瓦的配合间隙、气门与气门导管的配合间隙都按照不同材料的热膨胀系数做了针对性设定，可保证发动机在冷态、热态工况下都能保持合理的配合间隙，不会出现冷态敲缸、热态抱轴的问题。所有密封面都采用平面加密封胶或密封垫的结构，缸盖与缸体之间采用多层金属气缸垫，可承受高温高压燃气的冲击，同时保证冷却液、机油通道的密封，避免出现油水混合、燃气窜入水套的故障。
