锥齿轮联动螺旋槽压合执行机构设计

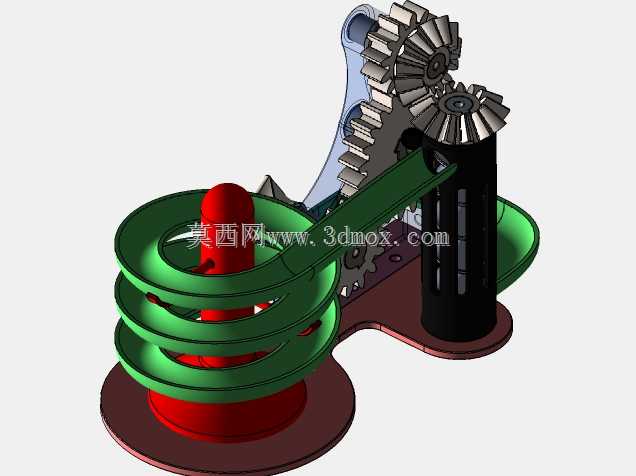

　　这套压合执行结构的设计初衷，是解决小行程精密压装工位里，纯气动压头冲击力过大、纯电动缸成本偏高的痛点，常见于小型电子元器件引脚压装、小五金件铆接、薄壁零件压合这类对压入行程精度、压头运动轨迹有复合要求的工位。整套结构没有采用常规的直线驱动直连压头的方案，而是把动力输入放在侧方的锥齿轮组上，通过一对正交啮合的锥齿轮完成动力转向，把水平输入的旋转运动，一部分传递给带螺旋导向槽的绿色转盘，另一部分通过同轴的圆柱齿轮做动力分流，给后续的工位扩展预留接口。

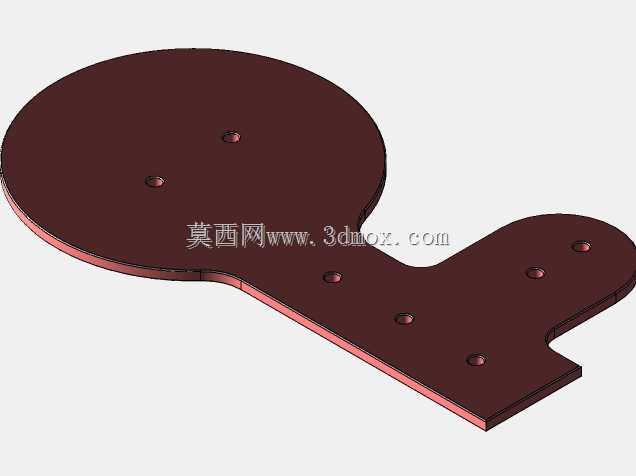

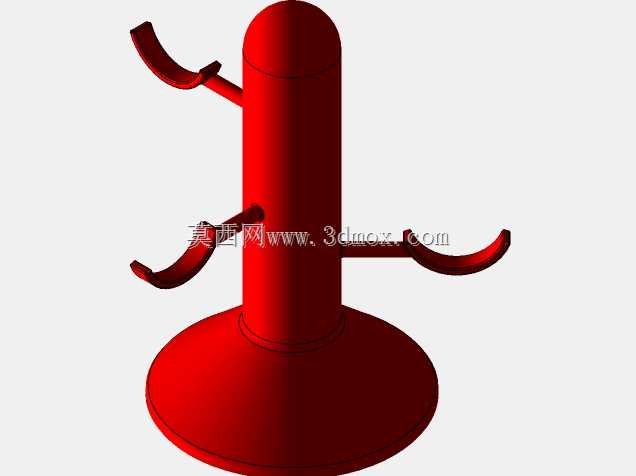

　　从结构布局来看，底部的圆形安装底板是整套机构的安装基准，所有组件的安装定位孔都围绕底板中心做圆周排布，安装时可以直接通过底板上的四个沉头孔固定在设备台面上，安装边界控制在直径220mm的圆形范围内，整体高度不超过180mm，不会占用过多的工位纵向空间，适配桌面型小型装配设备的安装需求。中心的红色压头是直接执行压合动作的部件，压头底部做了圆弧过渡，避免压合时刮伤工件表面，压头的上下运动并非直接由动力源驱动，而是嵌套在三层螺旋导向槽的转盘内部，当转盘在齿轮带动下转动时，螺旋槽的侧壁会推动压头侧面的导向销，带动压头沿着竖直方向做匀速下压动作，这种螺旋导向的压合方式，压入速度完全由转盘转速决定，不会出现气动元件常见的冲击爬行问题，压入行程的控制精度可以做到0.02mm级别，适合对压入深度一致性要求高的装配场景。

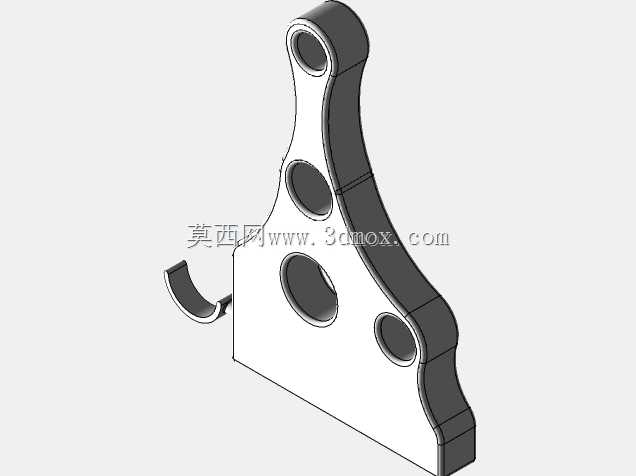

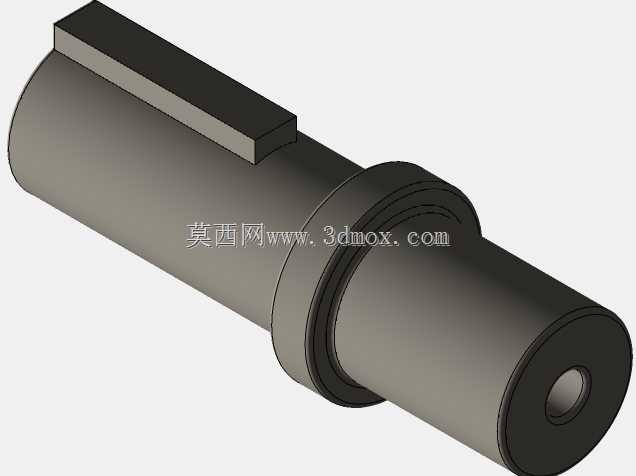

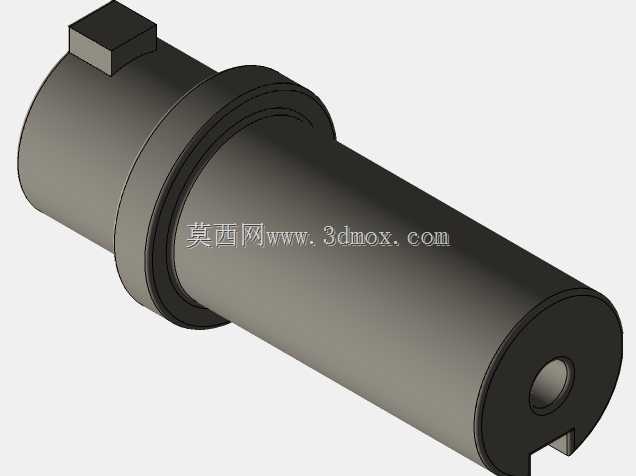

　　侧方的锥齿轮组采用的是等径正交锥齿轮，传动比1:1，输入轴可以直接连接小型调速电机或者手动摇柄，既可以做半自动电动压装，也能在调试、小批量试产的时候切换成手动操作，适配不同的生产场景。锥齿轮下方的支撑臂做了镂空减重设计，在保证支撑刚度的前提下，尽可能降低整体结构重量，支撑臂和底板之间采用两个定位销加螺栓的固定方式，拆装维护时不需要重新做齿轮啮合间隙校准，能大幅降低设备维护的停机时间。和锥齿轮同轴布置的圆柱齿轮，是给多工位联动设计预留的动力输出接口，比如在压合工位旁边同步设置工件上料、定位的转台，就可以通过这个圆柱齿轮直接传递动力，不需要额外增加驱动源，进一步压缩整套装配单元的成本。

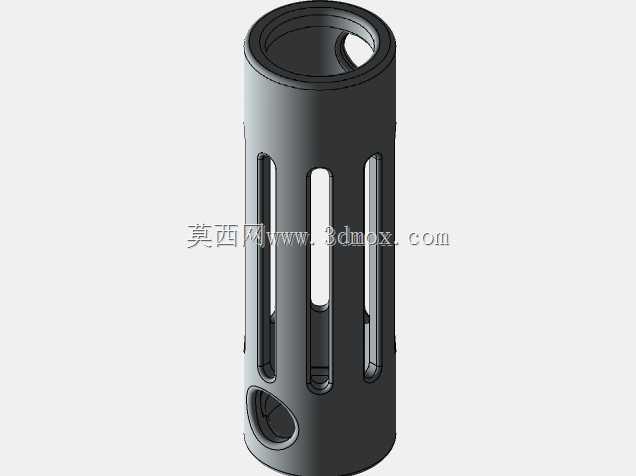

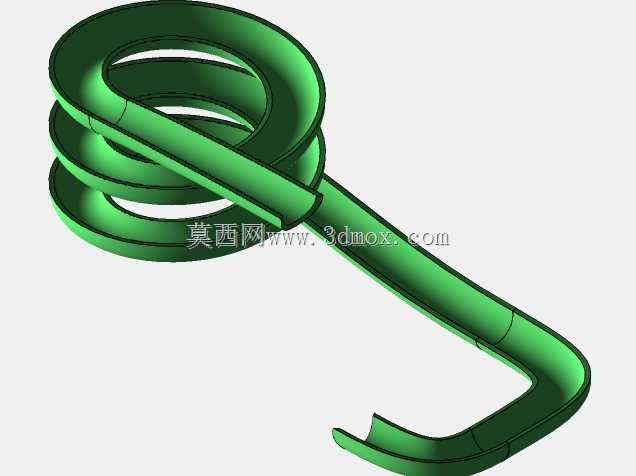

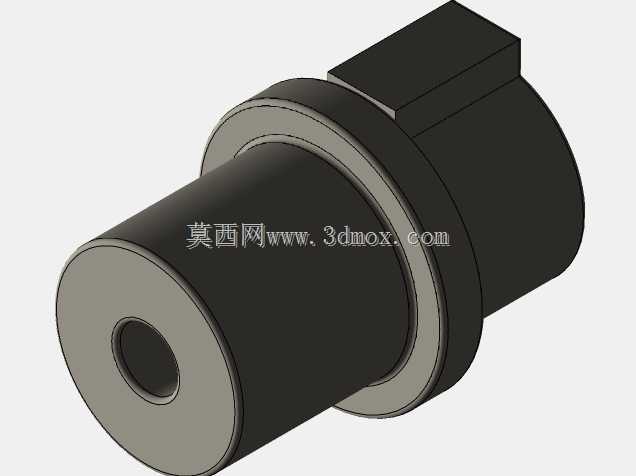

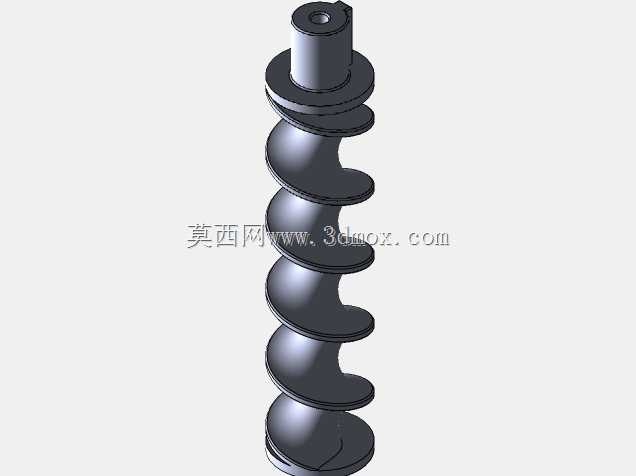

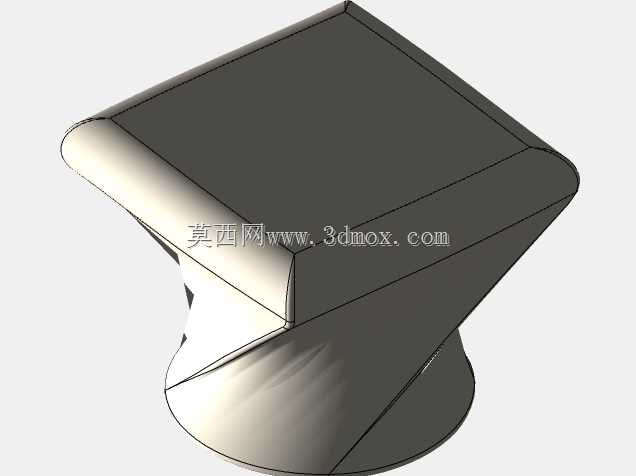

　　黑色的立柱组件是压头的竖直导向基准，立柱内部开有和压头匹配的竖直导向槽，和螺旋转盘的导向槽形成双导向约束，避免压头下压过程中出现转动、偏斜的问题，保证压头始终垂直于工件安装面，压合时的压力方向不会出现偏移，减少压装不良品的出现概率。绿色螺旋转盘的三层螺旋槽做了等距设计，每转动一圈压头的下压行程固定，在电控逻辑上只需要检测转盘的转动角度，就能精准换算出压头的实时下压位置，不需要额外在压头上加装位移传感器，简化了整套结构的电控方案。

　　在实际选型适配的时候，这套结构可以根据不同的压合力需求，更换不同模数的锥齿轮以及不同厚度的螺旋转盘材质，比如压合力需求在500N以内的场景，可以采用POM材质加工螺旋转盘，降低运行噪音；压合力需求在2000N以内的场景，采用45号钢调质处理加工转盘和齿轮，保证结构强度。安装时需要注意锥齿轮的啮合间隙调整到0.1mm-0.2mm之间，间隙过大会导致传动回程误差，影响压合行程精度，间隙过小则会加剧齿轮磨损，缩短结构使用寿命。压头的端部可以根据不同的工件压合需求，更换不同形状的压头接头，比如平压头、圆弧压头、带定位销的压头，不需要改动整体结构就能适配不同的压装工件，通用性较强。
