多主轴刀库式数控加工换刀机构结构

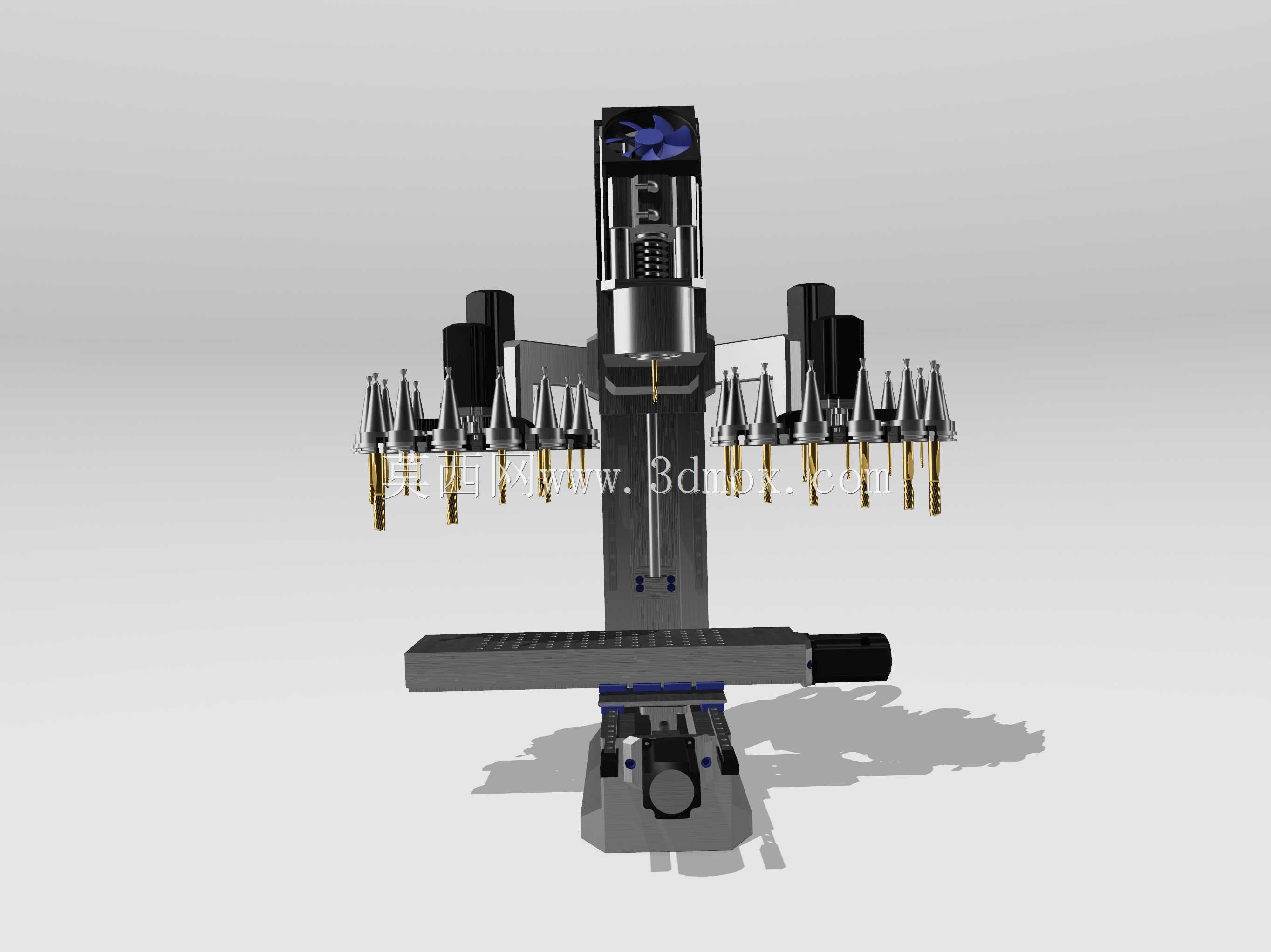

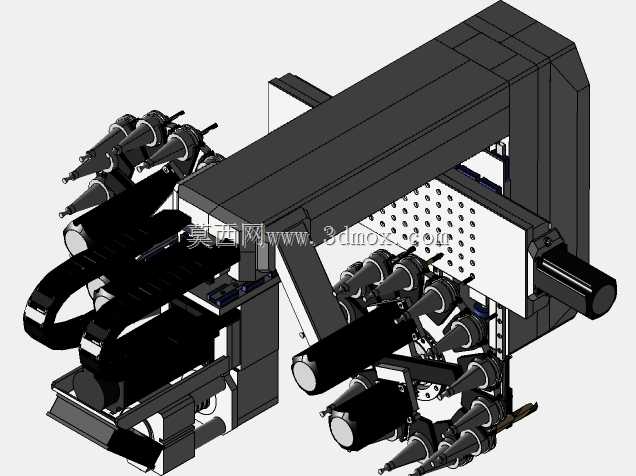

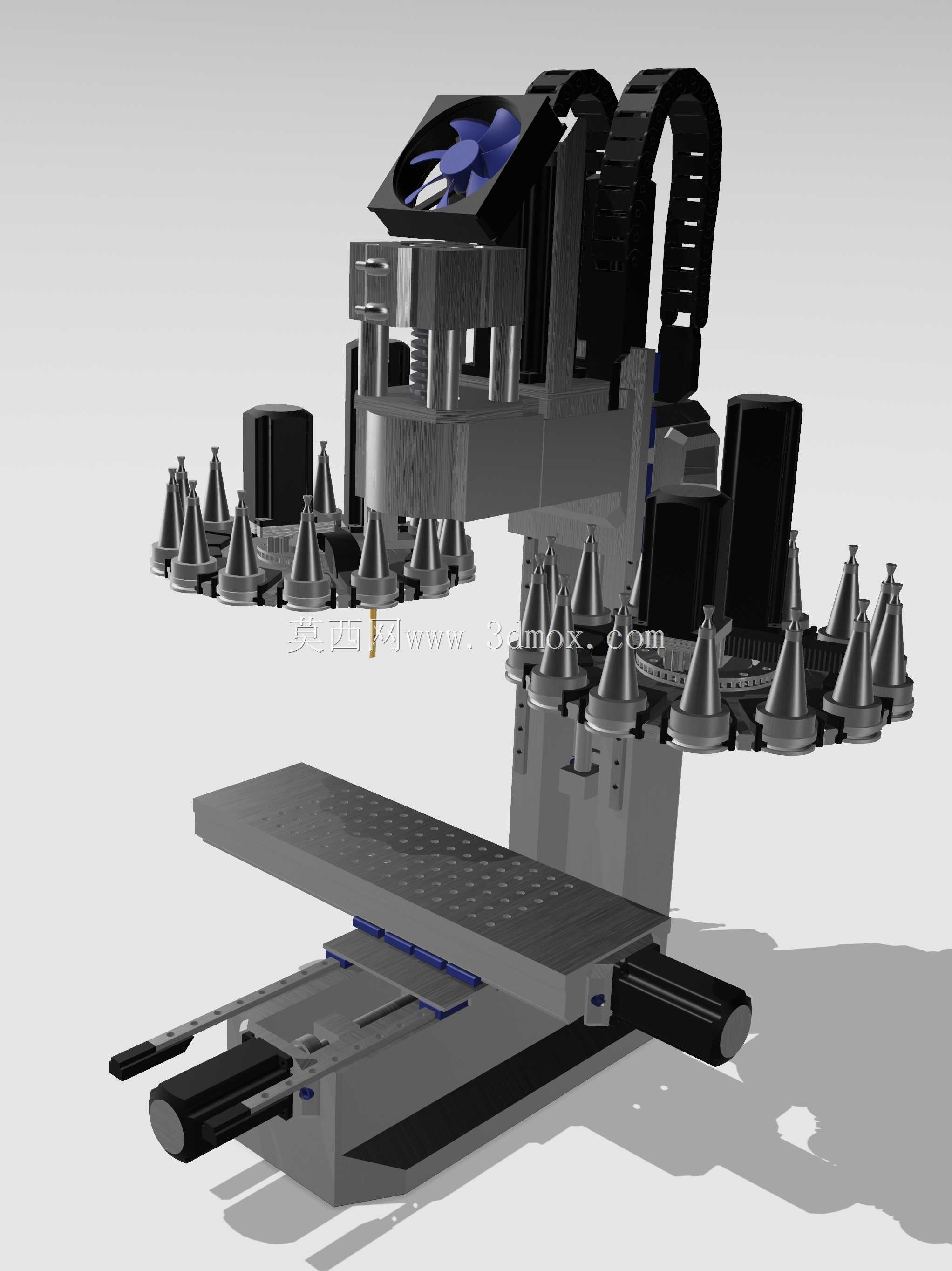

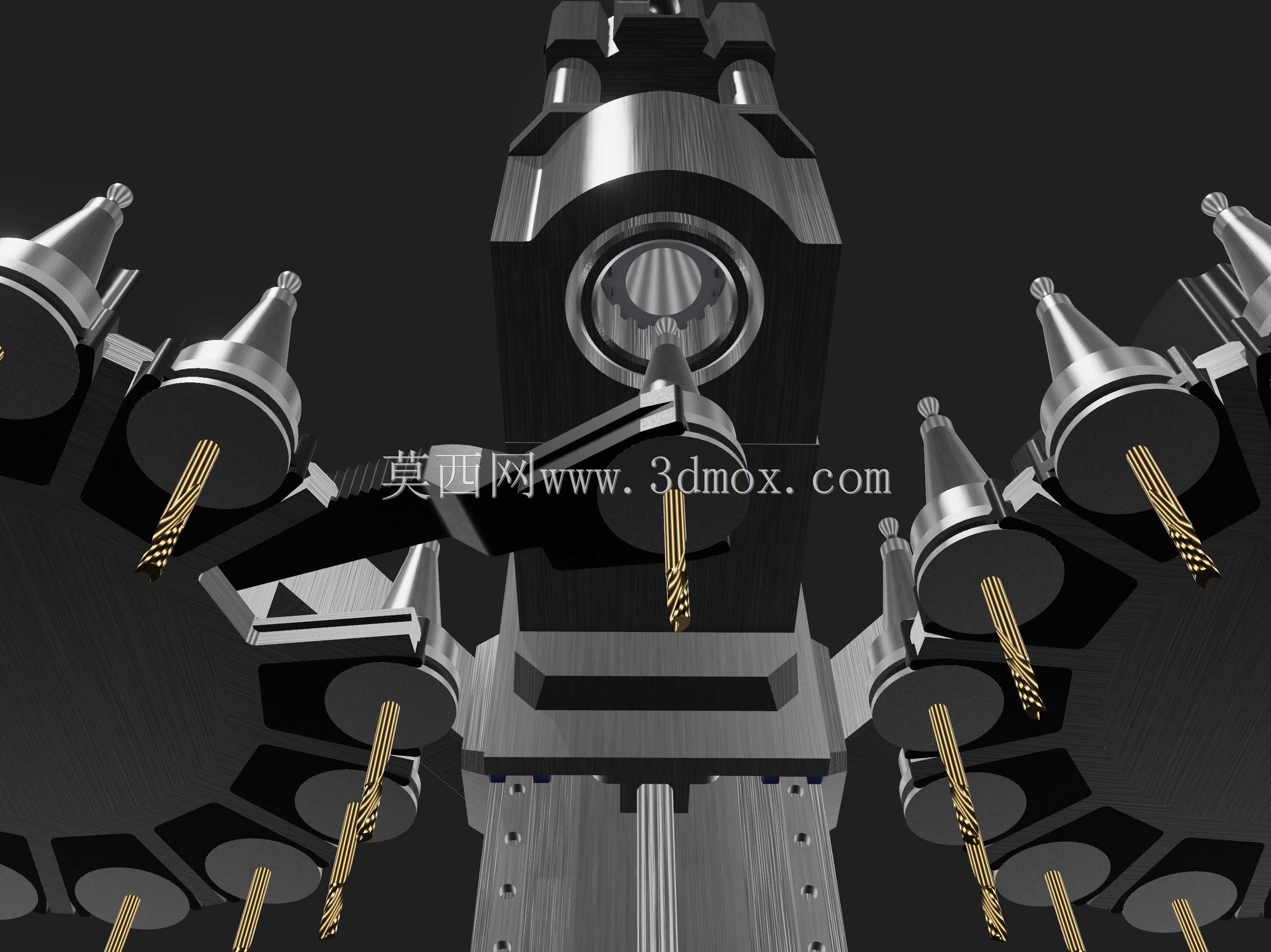

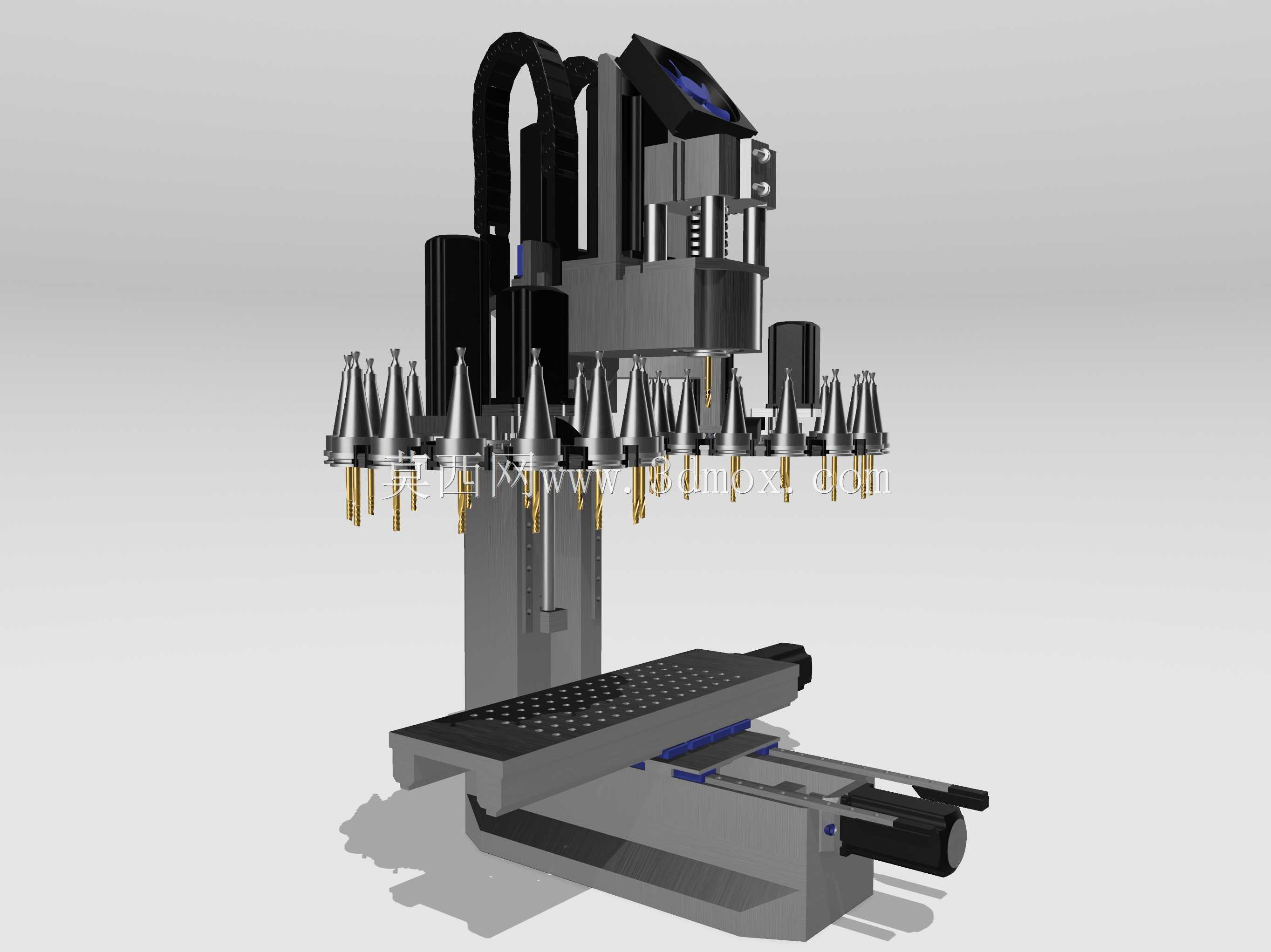

　　这套多主轴排布的换刀刀架结构，主要面向中小型龙门式数控雕刻、铣削加工场景设计，适配非金属板材、软金属型材的高速铣削、钻孔、倒角工序，常见于广告标识加工、木工家具开料、小型铝制零件批量加工的设备配套。区别于传统圆盘式、链条式刀库的单主轴换刀逻辑，该结构采用多主轴环形阵列排布的设计思路，加工过程中无需执行主轴松刀、拔刀、换刀、装刀的冗长动作，仅通过刀架整体的回转分度即可完成不同加工刀具的工位切换，能将单步换刀时间压缩至1秒以内，大幅减少批量加工过程中的非切削等待时长，尤其适配单工件加工工序多、刀具切换频繁的生产场景。从结构功能来看，每个阵列排布的主轴单元都集成了独立的刀具夹持机构，采用弹簧夹头式装刀结构，可兼容柄径4mm、6mm、

　　8mm的常规铣削刀具，夹持重复定位精度控制在0.02mm以内，能满足高速旋转下的刀具动平衡要求，避免加工过程中出现振纹、断刀问题。刀架的回转分度采用伺服驱动配合端面齿盘定位的方案，分度定位精度可达±15角秒，确保切换后的主轴与加工工位的同轴度偏差不超过0.01mm，避免接刀痕超差。设计过程中，首先考虑的是加工场景的刀具排布逻辑，将常用的粗铣刀、精铣刀、钻孔刀、倒角刀按加工工序的使用顺序沿环形阵列排布，减少刀架的回转空行程，同时在每个主轴单元的侧方预留了冷却喷嘴的安装位，可直接对准刀尖位置输送切削液或风冷气流，避免高速加工过程中刀具过热烧损。安装边界方面，整套刀架的主体安装法兰采用标准120mm间距的螺栓孔设计，

　　可直接适配市面上主流的中小型龙门移动平台的Z轴滑台安装面，无需额外制作过渡连接板；刀架整体回转外径控制在380mm以内，Z向总高度220mm，不会过多占用Z轴的有效加工行程，适配加工行程600*600mm及以上规格的数控加工设备。结构细节上，每个主轴的夹持座都做了动平衡去重处理，环形刀盘的基体采用高强度铝合金加工而成，在保证结构刚性的前提下降低整体转动惯量，减少伺服分度时的启停冲击，延长驱动单元的使用寿命。刀盘下方设置了环形的废屑导流挡板，加工过程中产生的切屑会沿挡板斜面滑落至设备工作台面，不会堆积在刀架的回转缝隙内，避免长期使用后切屑卡滞导致分度精度下降。针对高速加工的刀具跳动问题，

　　每个主轴单元的内部都采用了配对角接触轴承的支撑结构，可承受最高24000转/分钟的旋转转速，满足小直径刀具高速铣削的线速度要求。在实际应用中，这类多主轴刀架结构相比传统单主轴配自动换刀刀库的方案，整体制造成本能降低40%左右，同时故障率更低，因为省去了复杂的机械手换刀、刀套翻转等机构，日常维护仅需定期检查主轴夹头的清洁度、齿盘定位面的废屑清理即可，非常适合中小型加工企业的批量生产需求。设计时还考虑了刀具长度的兼容范围，每个主轴单元的刀具伸出长度调节范围为0-35mm，可适配不同刃长的加工刀具，无需调整刀架整体的安装高度，换刀调试时仅需对首次使用的刀具做一次对刀，后续刀架分度后系统可自动读取对应刀具的长度补偿值，减少操作人员的调试工作量。
