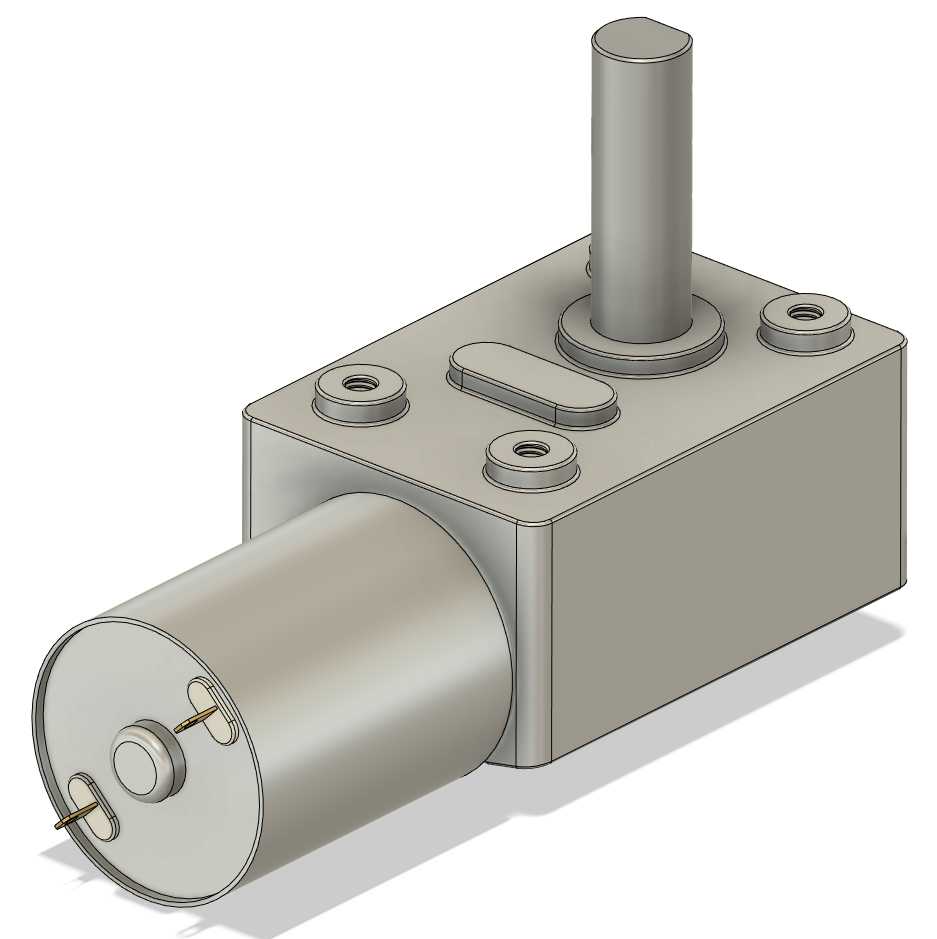

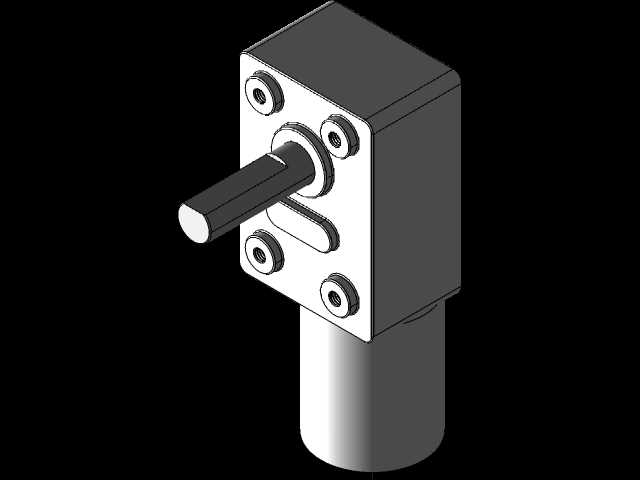

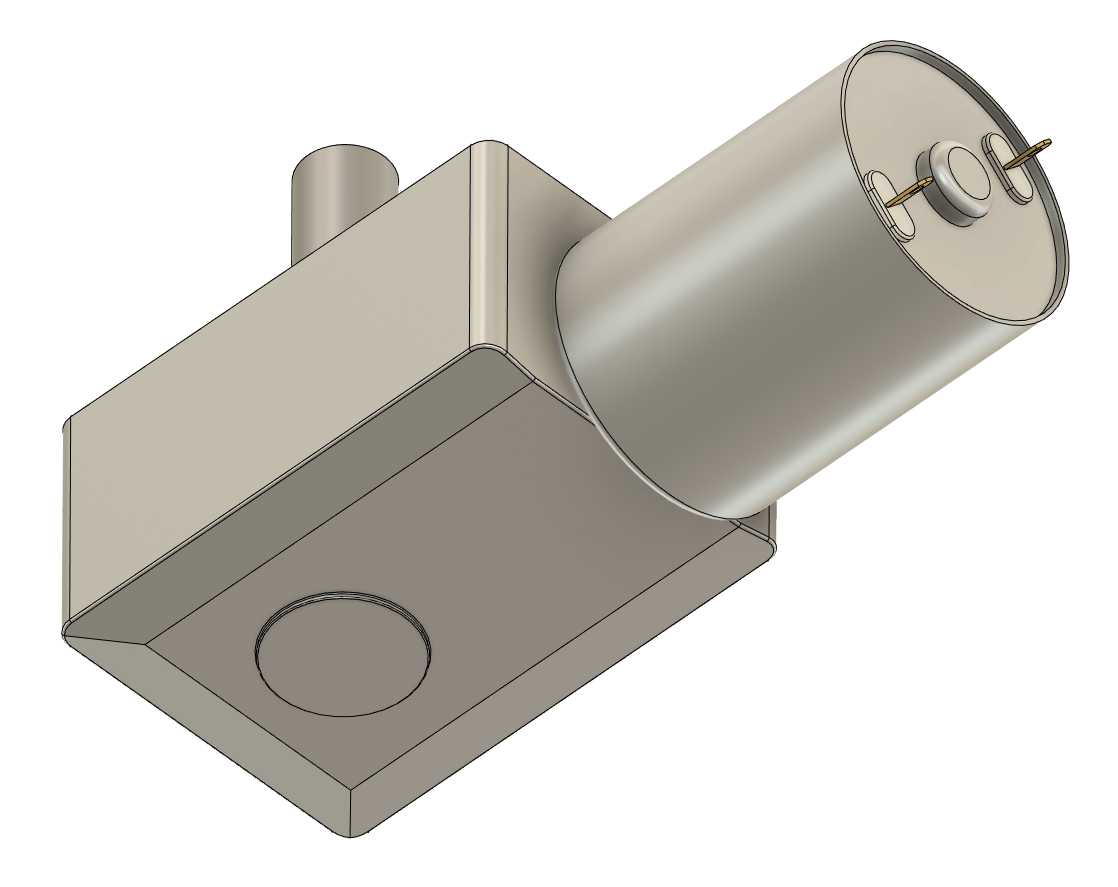

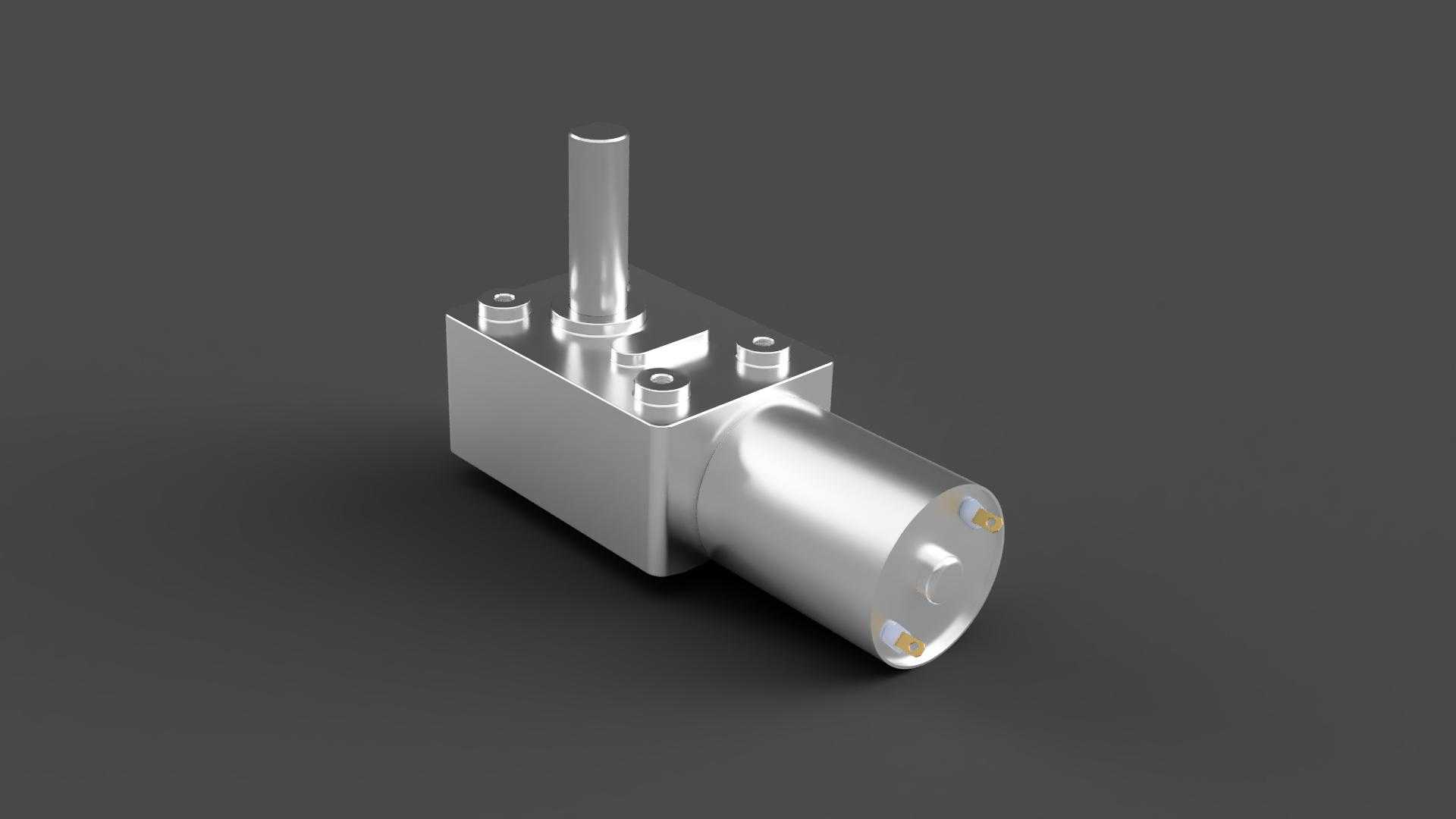

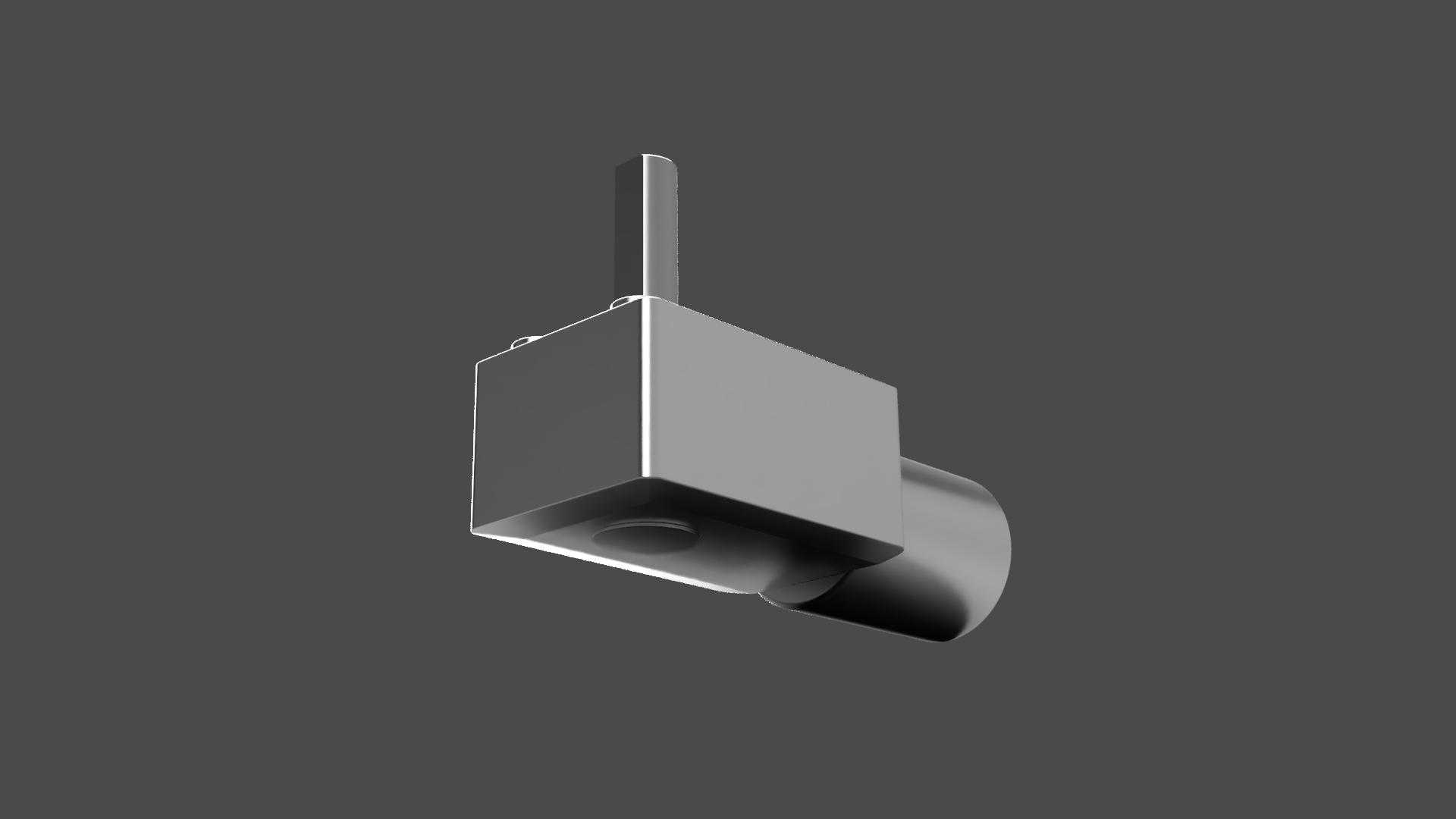

12V微型直角输出直流齿轮减速电机结构

项目分类:电机 发布时间:2023-08-10 ID:705016
  • 12V微型直角输出直流齿轮减速电机结构
  • 12V微型直角输出直流齿轮减速电机结构
  • 12V微型直角输出直流齿轮减速电机结构
  • 12V微型直角输出直流齿轮减速电机结构
  • 12V微型直角输出直流齿轮减速电机结构
  • 12V微型直角输出直流齿轮减速电机结构

  做小型自动化设备结构选型的时候,这类直角输出的微型直流齿轮减速电机是出镜率极高的部件,很多桌面级设备、小型传动机构、智能小家电的动力输出端都能看到同结构产品的身影。不同于普通直出轴的直流减速电机,这款采用蜗轮蜗杆式的直角传动布局,输出轴与电机本体轴线呈90度垂直布置,能在有限的安装空间内完成动力方向的转换,很多设备内部横向空间局促、纵向有安装余量的场景下,这种结构能大幅压缩动力单元的横向占用尺寸,不用额外增加锥齿轮换向的传动结构,直接把动力转向后输出,减少了中间传动环节的间隙和损耗。

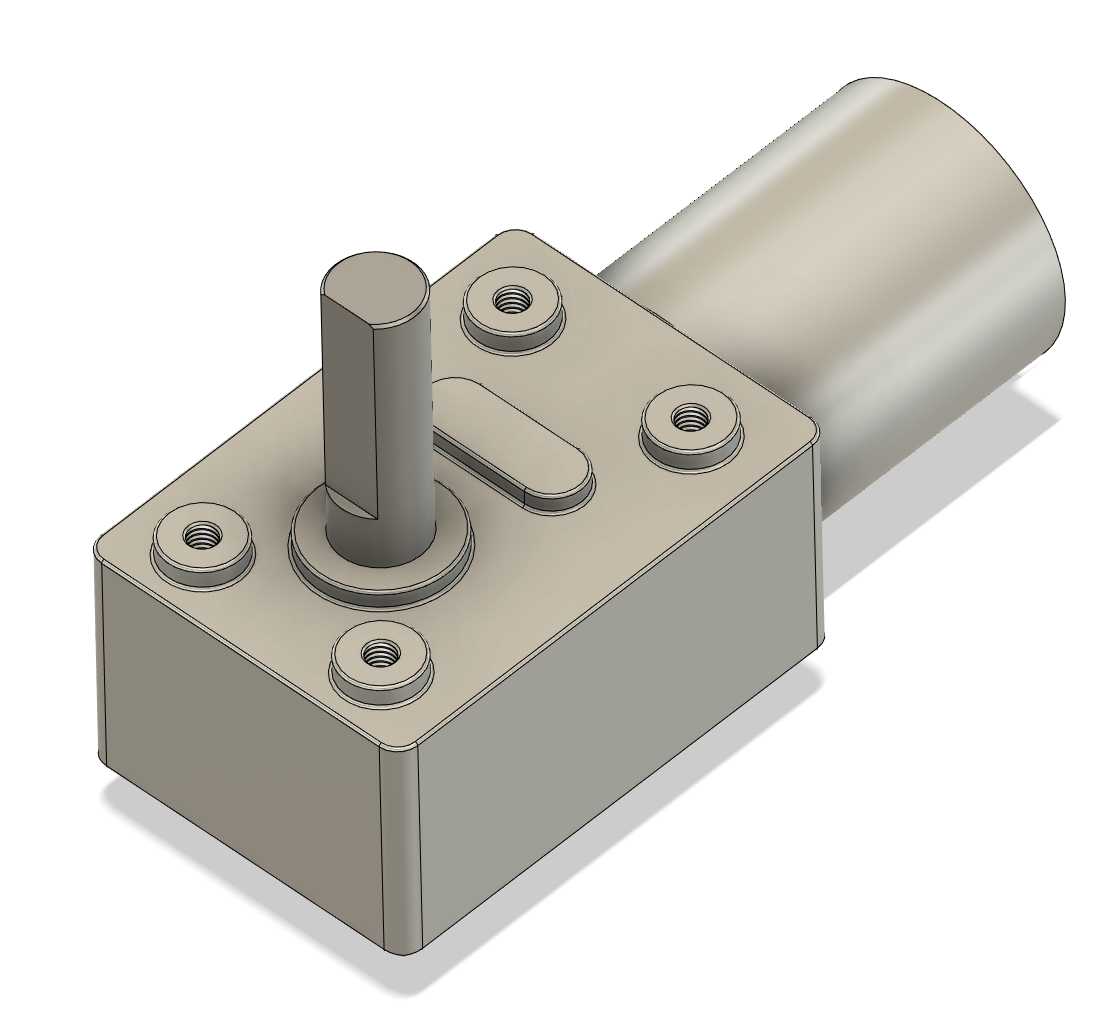

  从结构拆分来看,整个组件分为电机本体、减速壳体、输出轴三个独立可拆分的单元,建模时三个部件单独做了装配约束,输出轴端通过旋转接头结构与壳体端配合,能保证轴系转动时的径向定位精度,不会出现运转时的轴端窜动问题。实际选型时要注意,这类电机的安装面是减速箱端带安装孔的金属端面,四个安装螺孔呈矩形布置,安装时要保证安装面的平面度公差,避免锁紧螺丝时壳体受力变形,卡滞内部的齿轮传动副。很多新手做结构设计时容易忽略安装面的公差,把安装板做的有轻微翘曲,锁完螺丝后电机转动阻力变大,空载电流飙升,甚至出现齿轮咬死的问题,这点在做安装位设计时要提前留好公差余量,安装孔建议做稍大的过孔,方便装配时微调电机位置,保证输出轴与从动件的同轴度。

  这类减速电机的输出扭矩相比同尺寸直出轴的直流电机要大很多,因为内部的齿轮减速级能把电机本身的高转速低扭矩输出,通过齿轮传动比转换为低转速大扭矩的动力输出,适合带动低转速大负载的机构,比如小型传送带的驱动辊、自动售货机的货道推送机构、智能门锁的锁舌驱动结构、桌面小型云台的转动驱动,还有很多DIY的小型机械臂关节驱动,都会用到同规格的减速电机。直角输出的结构还有个优势,就是输出轴的受力方向与电机本体的轴线垂直,带径向负载的时候,受力能直接传递到减速箱的壳体轴承位,不会把径向力直接作用在电机本身的输出轴上,能延长电机内部轴承的使用寿命,很多直出轴的小电机如果直接带径向负载,很容易把电机端盖的轴承磨旷,导致转子扫膛,而这种带独立减速壳体的结构,输出轴的支撑轴承在减速箱壳体上,能承受更大的径向载荷,适合直接带动滚轮、齿轮这类带径向受力的负载。

  建模过程中要注意几个关键的装配尺寸边界:首先是电机本体的外径尺寸,做安装避让的时候要留出足够的空间,尤其是电机尾部的端盖位置,不要和其他结构件产生干涉;其次是输出轴的轴径和伸出长度,选配联轴器或者同步轮的时候要匹配轴径尺寸,轴上的扁位位置要和传动件的顶丝位置对应,保证传动时不打滑;还有减速箱上的安装孔位间距,这个尺寸是安装定位的核心,建模时要严格按照实际安装尺寸做定位,不然装配时会出现孔位对不上的问题。另外要注意,这类电机的出线端在电机尾部,做结构设计时要留出出线的走线空间,避免线材被挤压在电机和安装板之间,磨破线皮造成短路。

  实际应用中,这类12V供电的减速电机适配很多低压供电的设备,搭配对应的驱动板就能实现正反转、调速的控制,因为内部齿轮组有自锁特性,很多带断电保持需求的场景也会选用,比如小型升降机构、角度调节机构,断电后输出轴不会因为负载外力转动,能保持当前的位置,不用额外增加刹车结构。设计建模时,齿轮传动部分的配合间隙要留合理,不能做零间隙的过盈配合,不然实际加工装配后会出现转动卡滞的问题,壳体的壁厚也要保证足够的强度,因为齿轮传动时的反作用力会作用在壳体上,壁厚太薄容易出现壳体变形,导致齿轮啮合间隙变化,运转噪音变大,甚至出现齿轮断齿的问题。输出轴与壳体之间的配合位要考虑轴承的安装位尺寸,保证轴承外圈和壳体孔、轴承内圈和轴的配合公差合理,既能转动灵活,又不会出现旷量。
