技能竞赛用麦克纳姆轮全向移动机器人

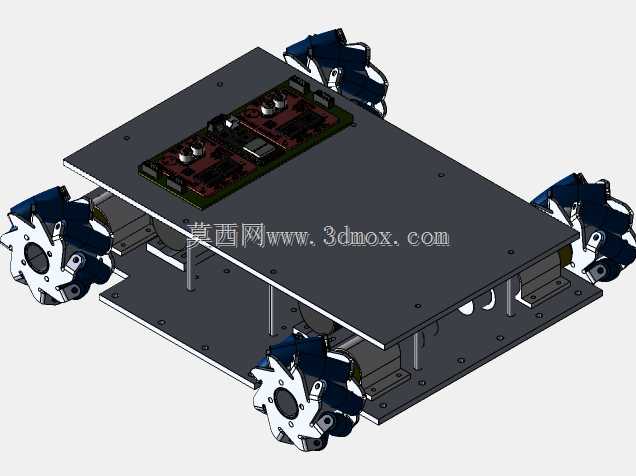

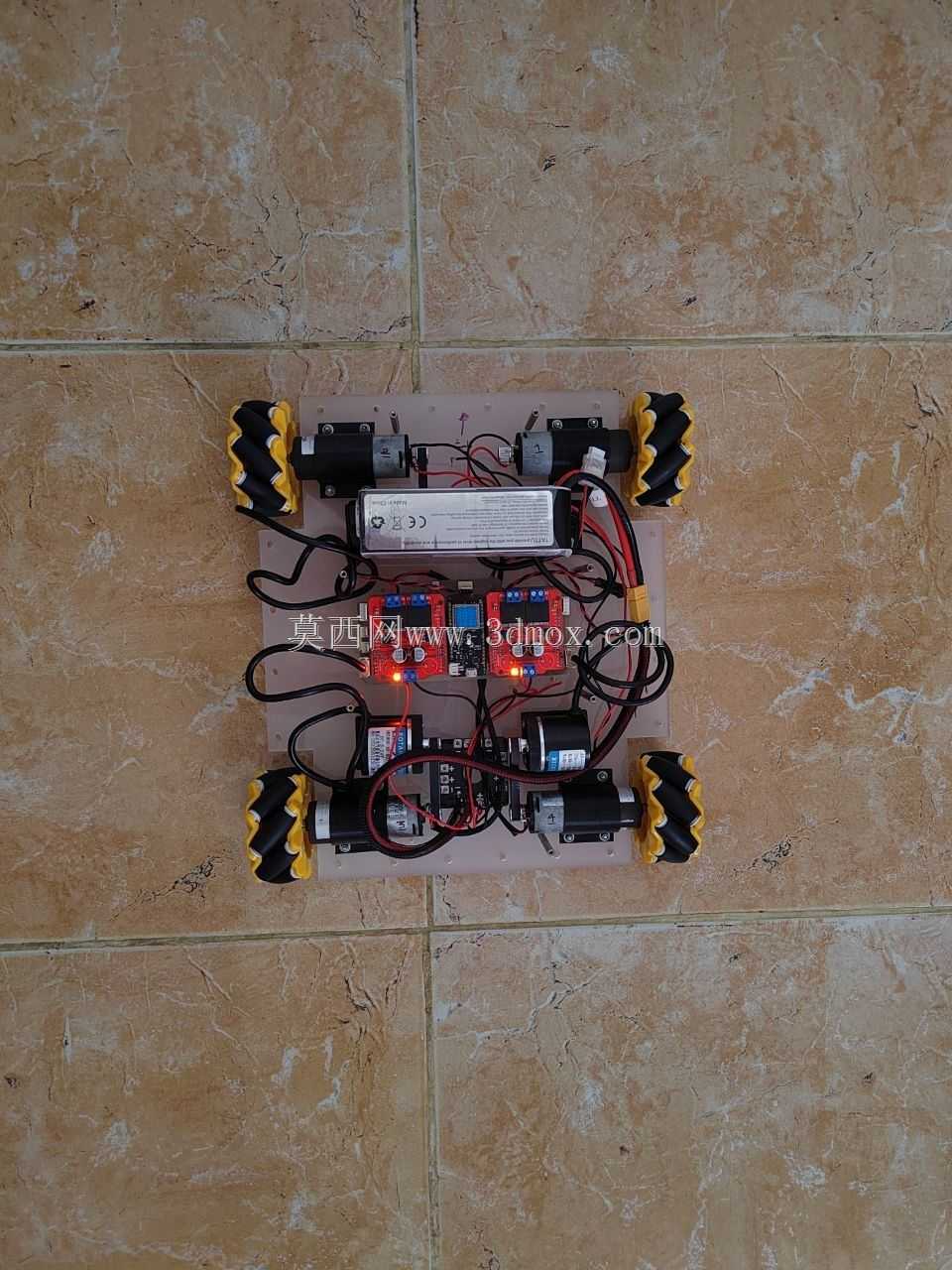

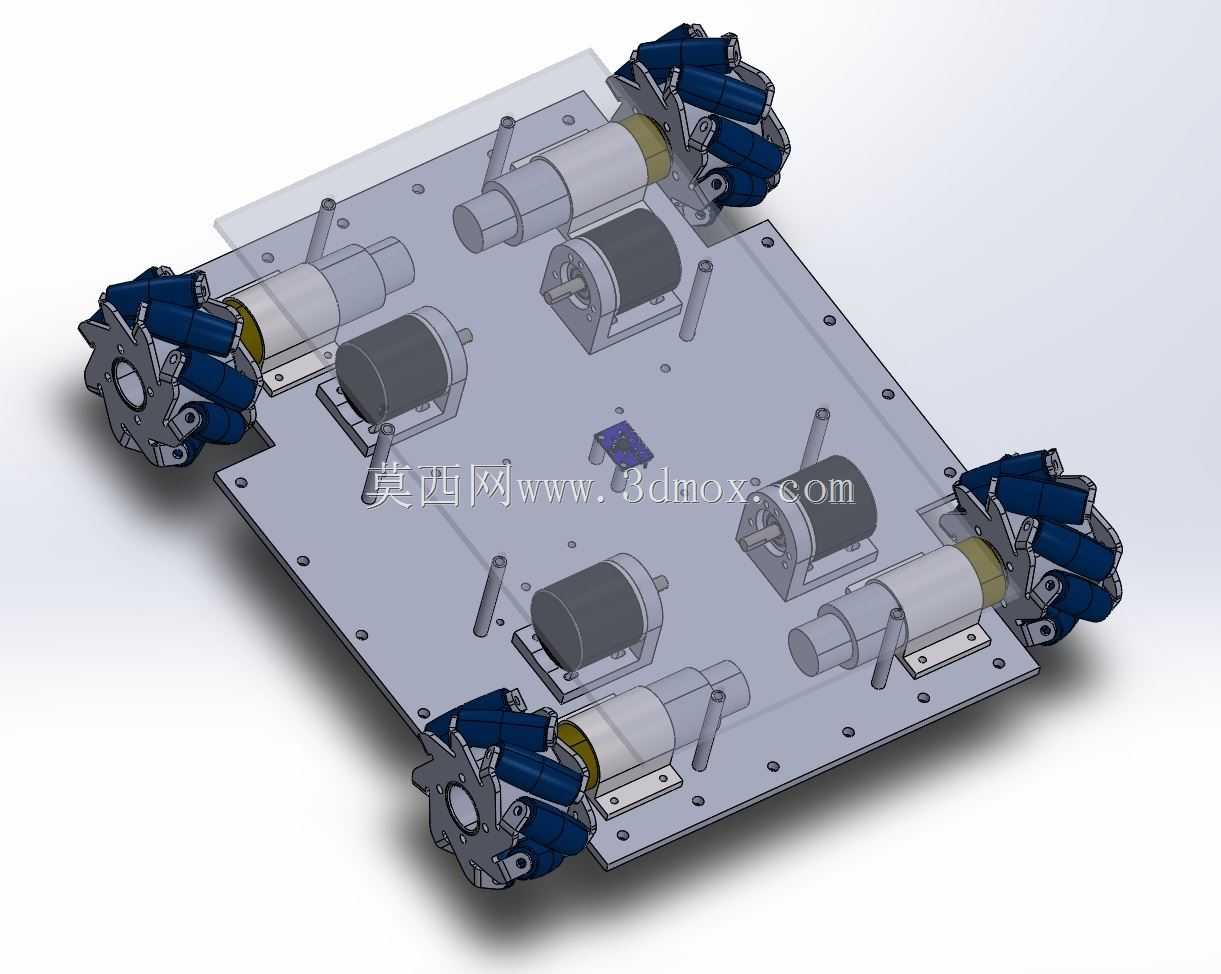

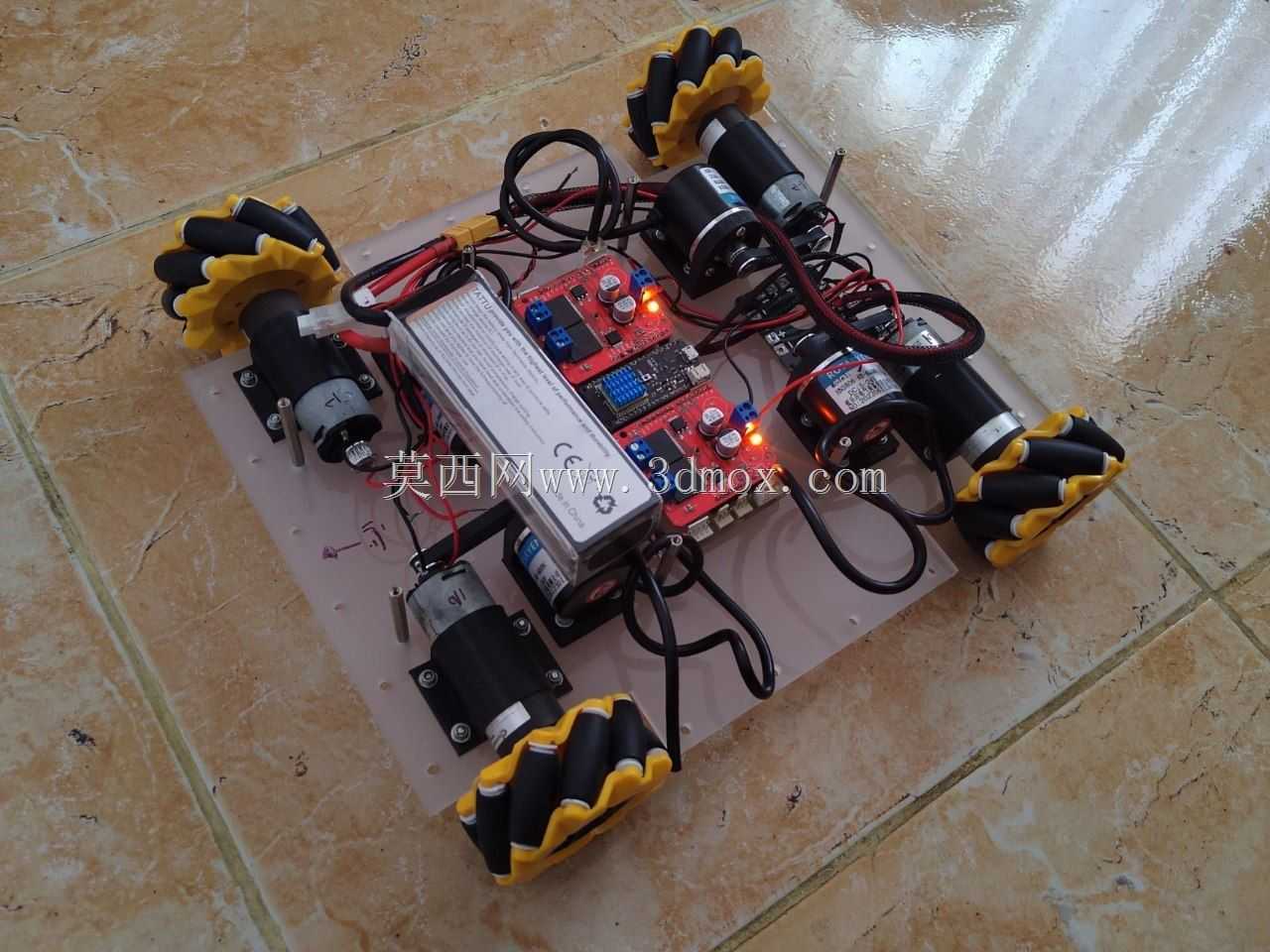

　　这款全向移动机器人底盘，核心采用4组麦克纳姆轮作为行走执行部件，轮组采用对称式布局，分别布置在底盘矩形安装板的四个边角位置，每个轮组独立配套驱动电机与传动组件，可通过四轮转速与转向的差速组合，实现平面内任意方向的平移、原地自旋等全向移动动作，无需传统移动底盘的转向机构即可完成狭窄空间内的精准位姿调整，适配技能竞赛场景下复杂路径的快速穿行要求。

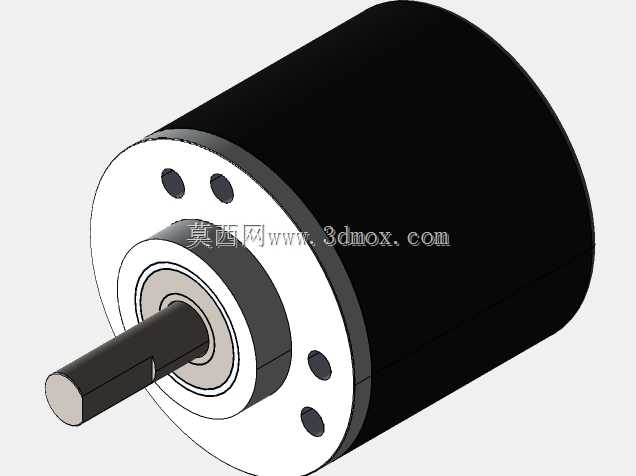

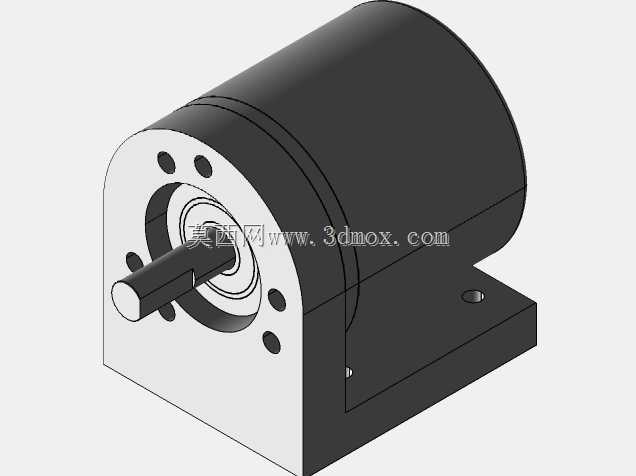

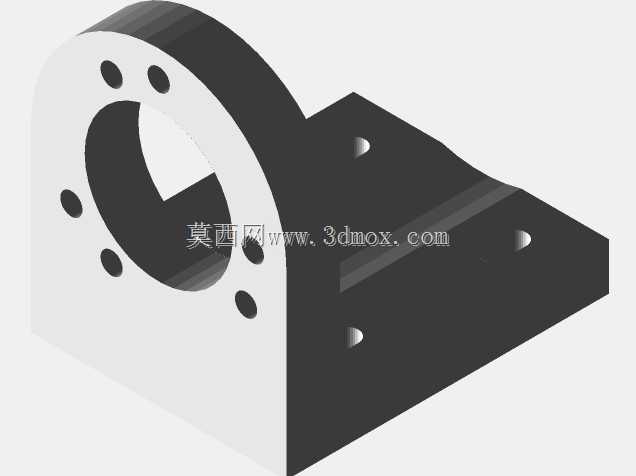

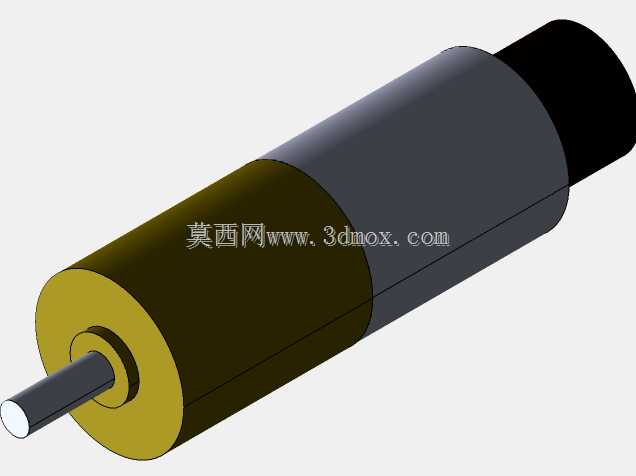

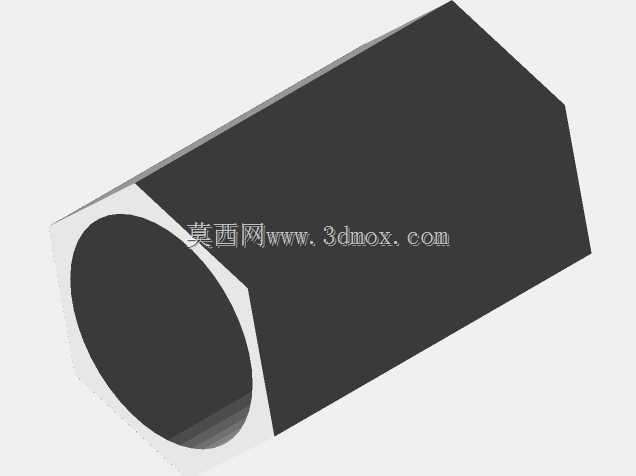

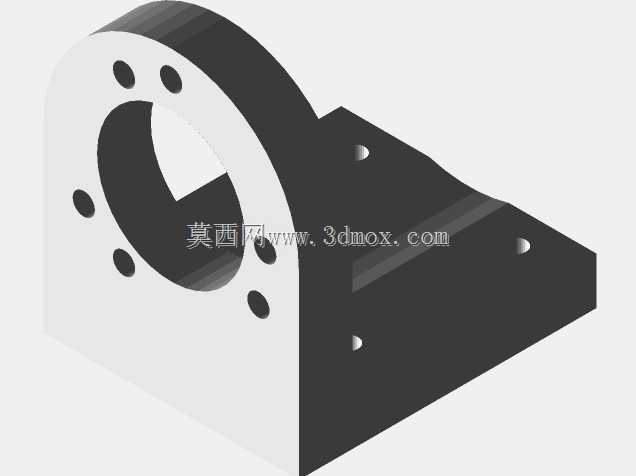

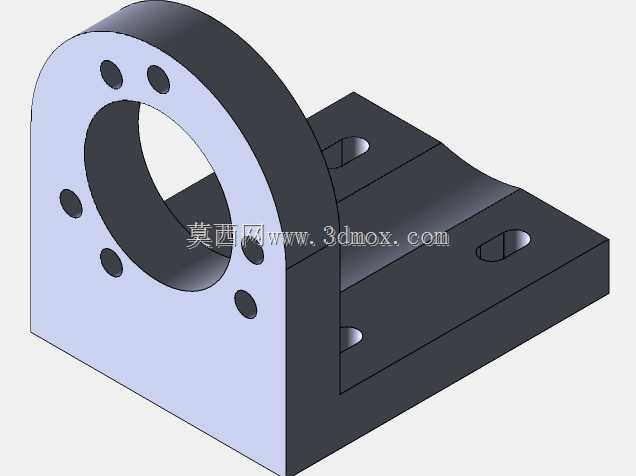

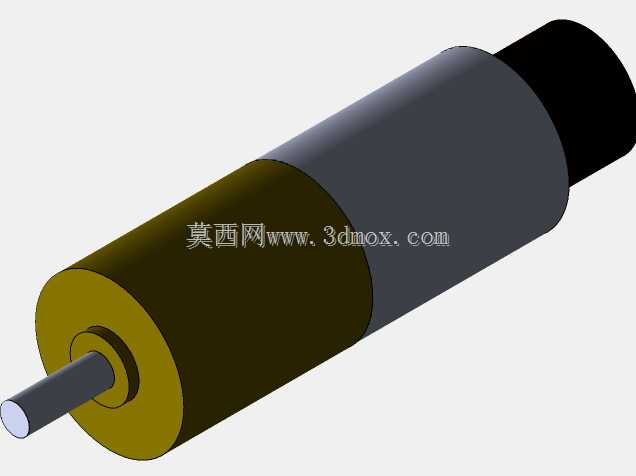

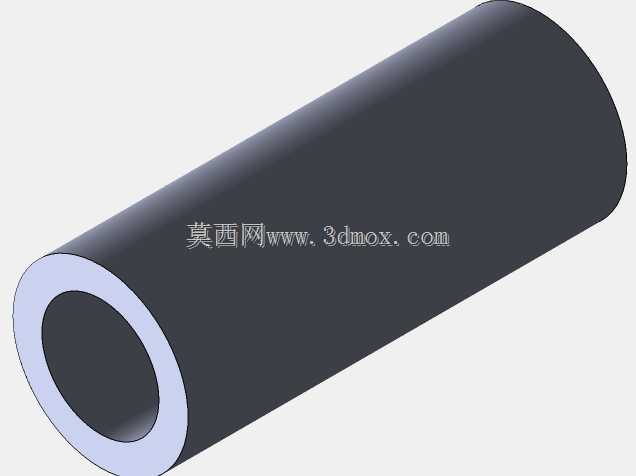

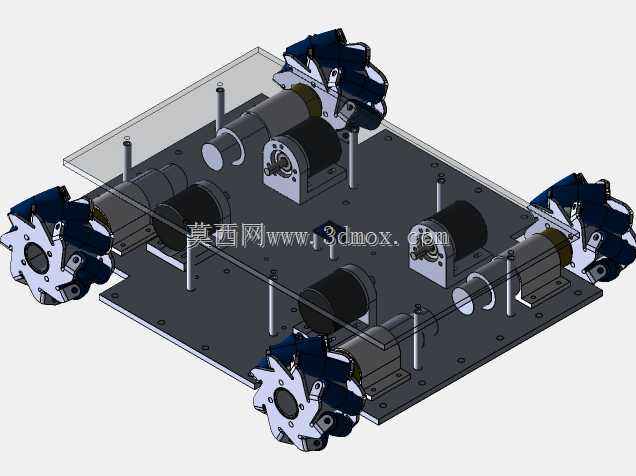

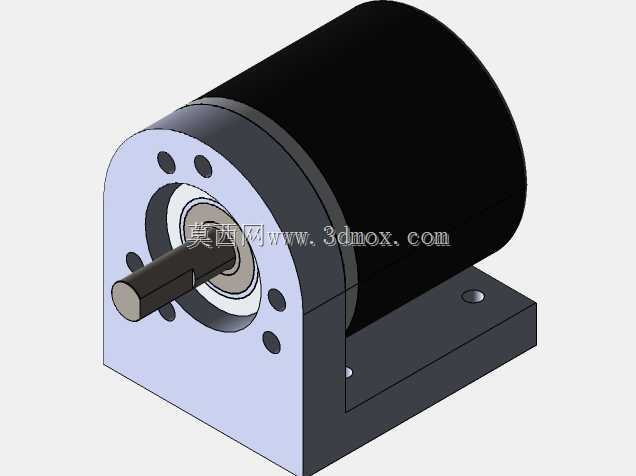

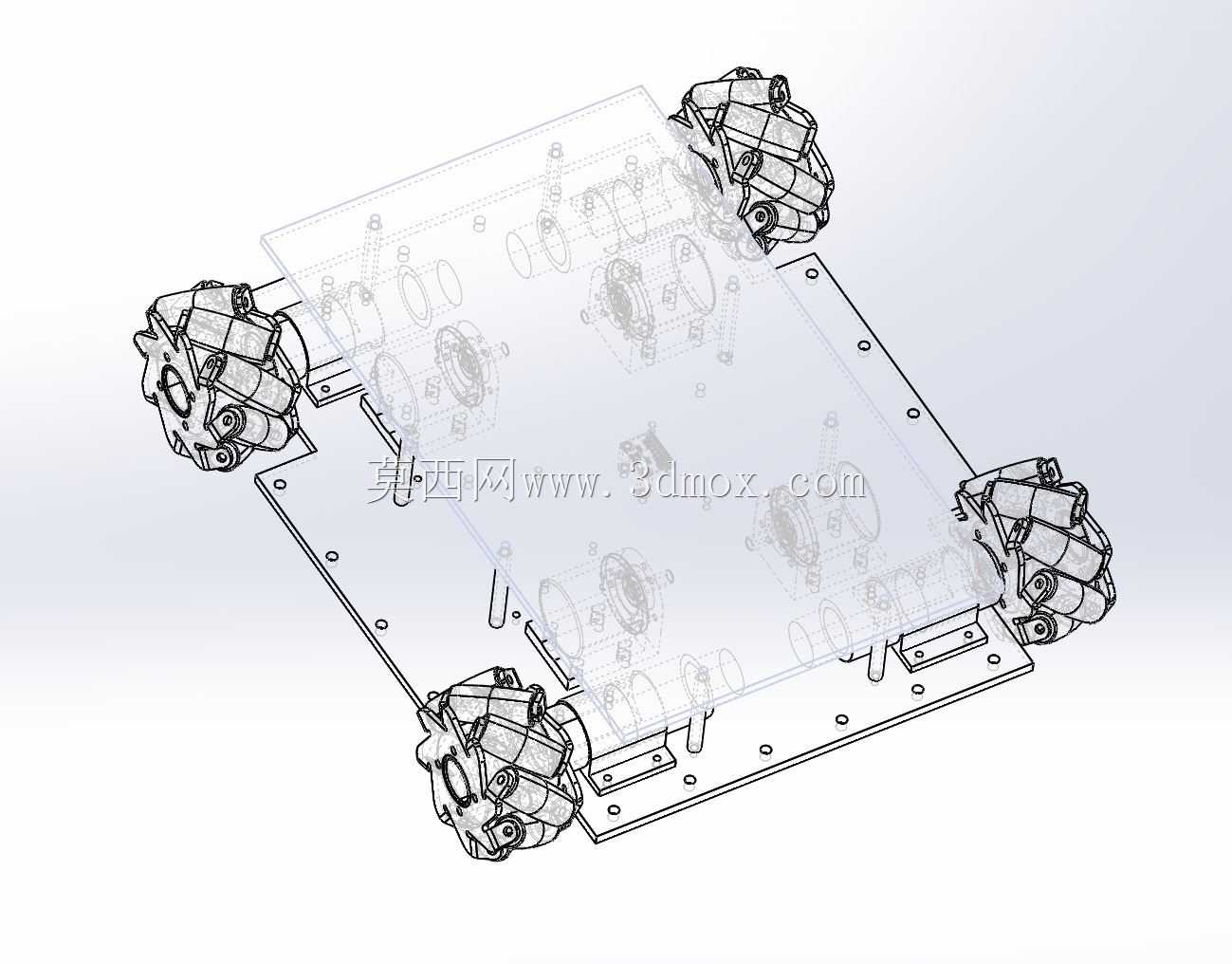

　　从结构设计逻辑来看，底盘主体采用平板式安装基板作为承载基准，所有驱动组件、传感部件均通过螺栓直接固定在基板上，上层预留透明亚克力防护盖板的安装立柱，可在不遮挡内部走线与组件状态的前提下，避免竞赛过程中异物落入传动区域造成卡滞。驱动电机采用卧式平行轴安装布局，电机输出轴通过联轴器直接与麦克纳姆轮的轮轴连接，省去了额外的减速传动链，既压缩了底盘整体的竖向安装高度，也减少了传动间隙带来的运动控制误差，适配竞赛场景下对移动响应速度的高要求。

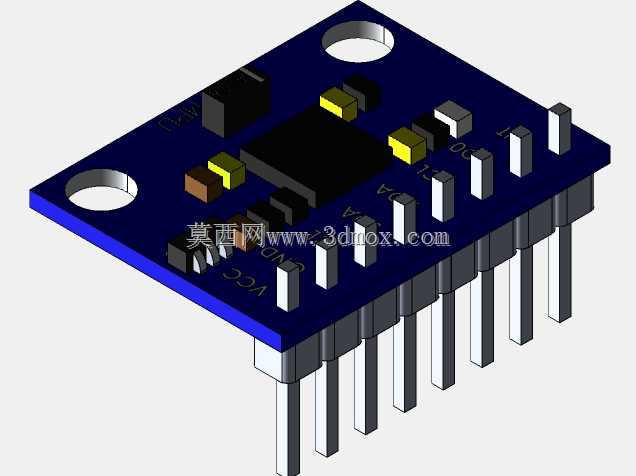

　　传感配置上，底盘预留了编码器与IMU、激光雷达的安装位，编码器可实时采集每个轮组的实际转速，为运动控制算法提供轮速反馈，结合IMU输出的姿态加速度、角速度数据，可实现轮式里程计的航迹推算，搭配激光雷达的环境扫描数据，能够完成竞赛场地内的自主定位、障碍物规避与路径规划，满足技能挑战赛中自主移动类赛项的功能要求。

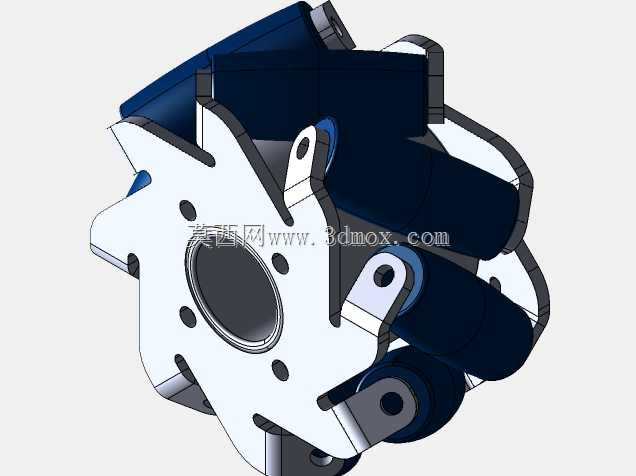

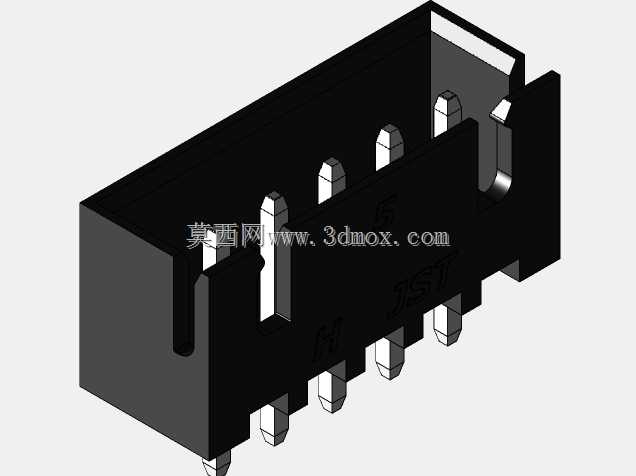

　　安装边界方面，底盘整体轮廓为矩形结构，四个麦克纳姆轮的外缘略超出安装基板的侧边，避免基板边缘在侧移过程中与场地围挡发生剐蹭；驱动电机的安装高度低于上层防护盖板的安装平面，电机尾部预留了接线端子的操作空间，无需拆解整体结构即可完成动力线与编码器线的插拔维护；轮组的辊子采用交错角度安装，确保任意方向移动时都有足够的辊子接触地面，避免运动过程中出现颠簸或打滑，辊子与轮毂之间采用销轴连接，磨损后可单独更换辊子，降低竞赛过程中的备件更换成本。

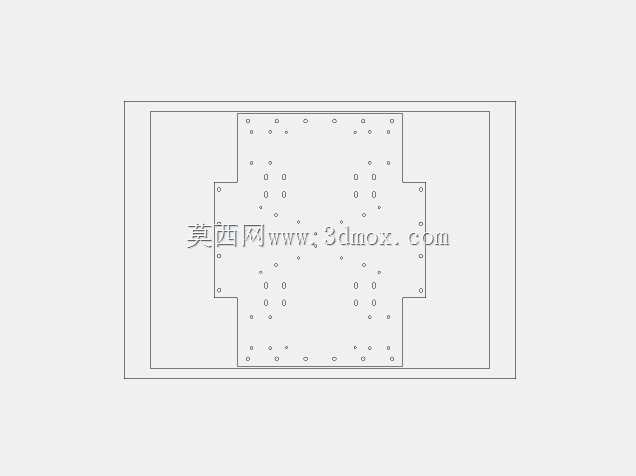

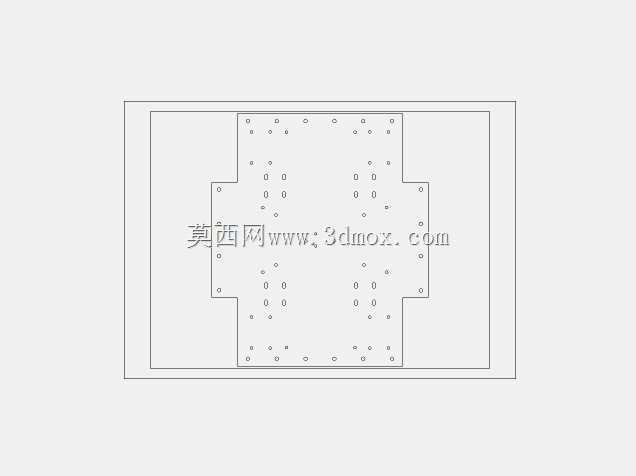

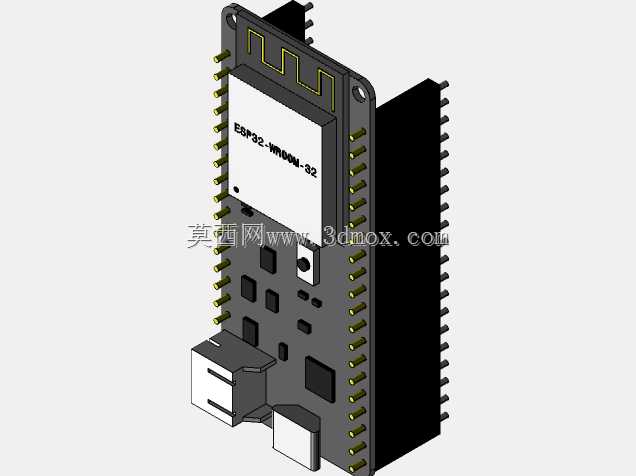

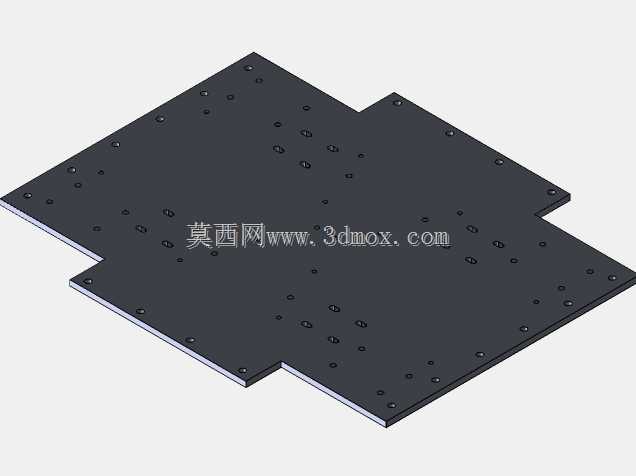

　　实际应用场景中，这类底盘除了适配技能竞赛的赛项要求外，也可作为小型仓储物流搬运机器人、教学实训平台的基础载体，通过在上层安装板拓展机械臂、载物平台、输送机构等功能组件，即可完成不同场景下的作业任务；底盘的安装孔位采用标准化间距设计，可兼容市面上主流的小型传感模块、控制板卡的安装尺寸，方便使用者根据自身需求进行二次开发，无需重新加工基板即可完成功能拓展。

　　从结构可靠性角度考虑，安装基板采用加厚板材加工，轮轴与基板的连接位置设置了带座轴承作为支撑，避免轮轴受径向载荷时出现弯曲变形，电机与基板之间设置了减震垫片，可吸收麦克纳姆轮经过场地接缝时产生的振动，降低振动对激光雷达扫描精度、IMU姿态采集的干扰；所有走线均沿基板上的走线槽布置，通过扎带固定在立柱与基板之间，避免移动过程中线缆与运动部件发生缠绕，提升长时间运行的稳定性。
