麦克纳姆轮移动作业机械臂平台设计

　　这款全向移动作业平台的设计初衷，是解决车间内零散工位间的小件物料转运、工位辅助装配、轻型工装点位作业的柔性化需求，区别于传统固定导轨的输送设备，它不需要对现有车间地面做任何改造，也不用预设磁条、二维码等导航标识的物理边界，依靠麦克纳姆轮的辊子差速排布，可在狭小的工位间隙内完成零半径转向、横向平移、斜向移动等复杂走位，适配多品种小批量生产模式下频繁调整的工位布局。

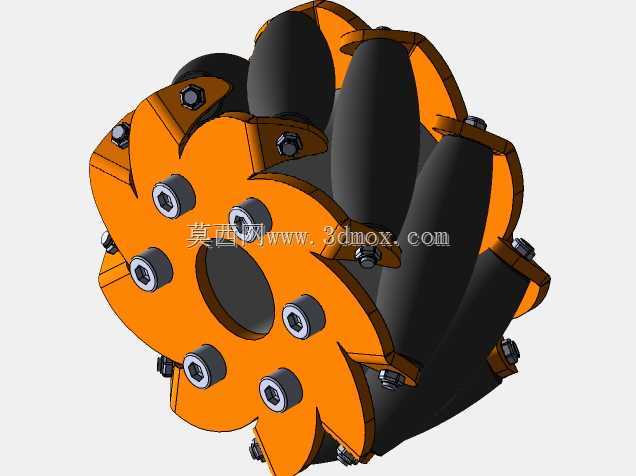

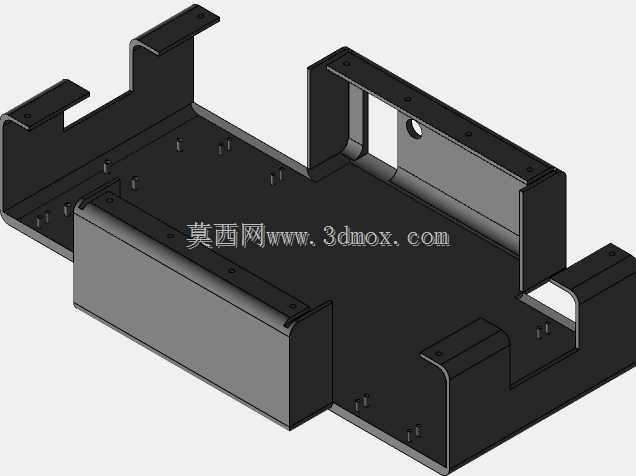

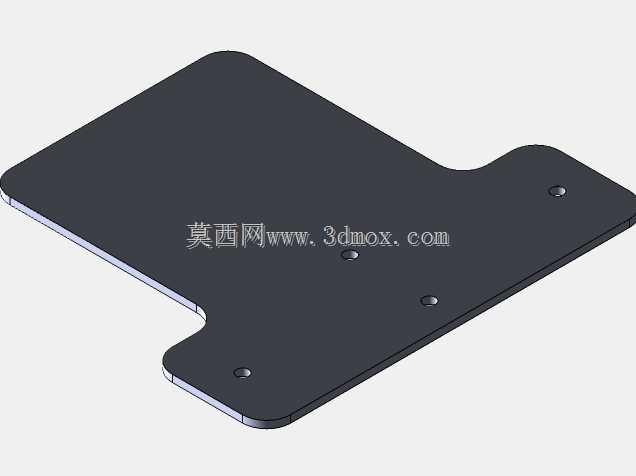

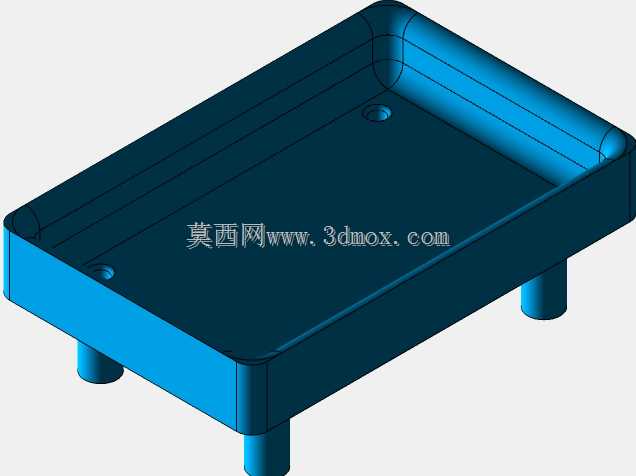

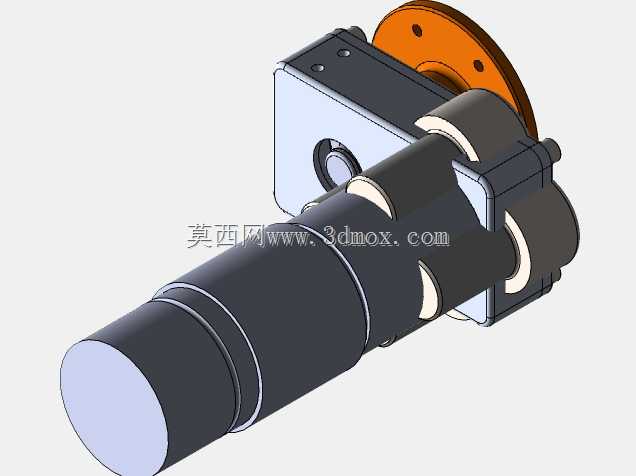

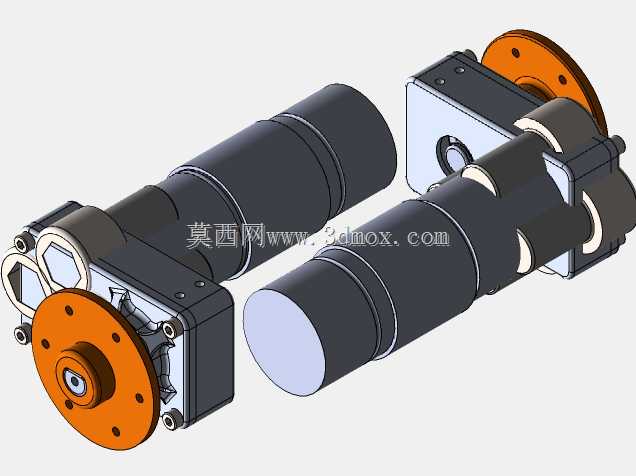

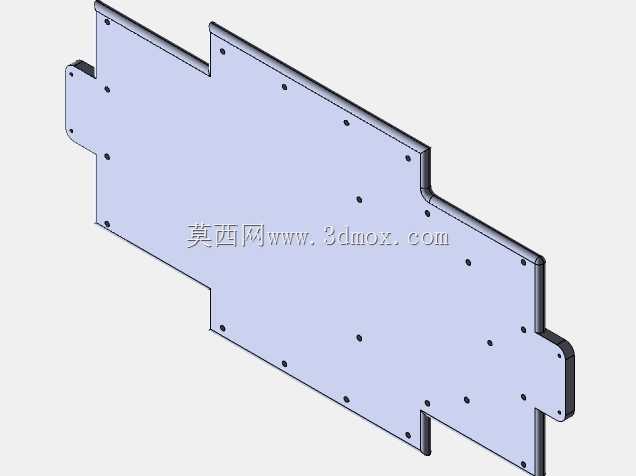

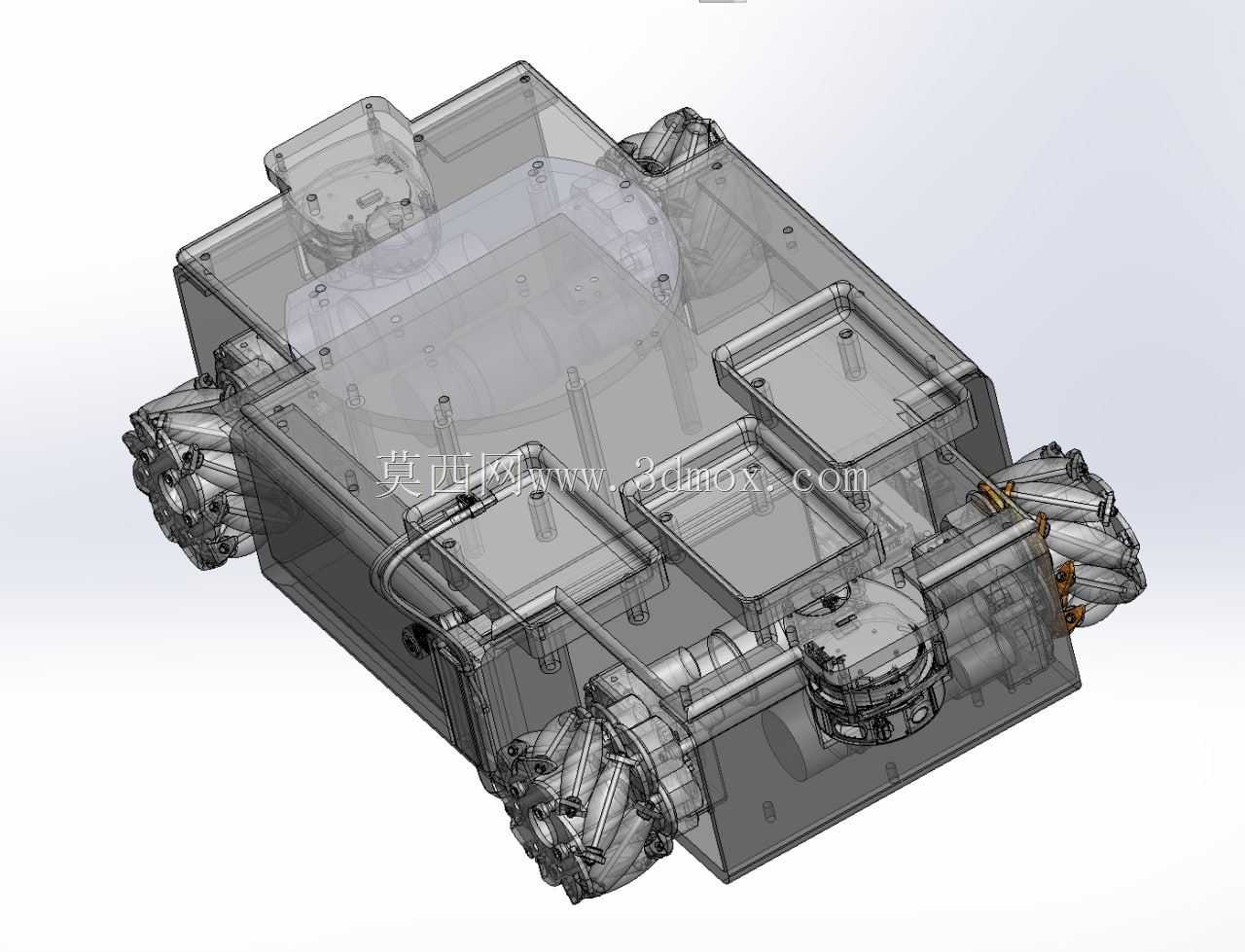

　　底盘部分采用框架式承载结构，主体承载板选用平整的金属板材加工，所有安装孔位统一按标准间距排布，既可以直接搭载上层的三个模块化载物托盘，也能根据实际作业需求快速更换夹具、检测模块或者小型加工单元，载物托盘做了凸起围边设计，避免转运过程中零件滑落，托盘的安装位置预留了足够的操作空间，不会和机械臂的运动行程产生干涉。底盘下部的动力舱采用封闭结构设计，将驱动电机、控制板、供电模块全部集成在舱内，侧面预留检修口，日常维护不需要拆解整个上层承载板，四个麦克纳姆轮的安装座做了加强处理，每个轮子独立连接驱动单元，可单独控制转速与转向，保证全向移动时的动力输出平稳，不会出现轮组打滑、走位偏差的问题。

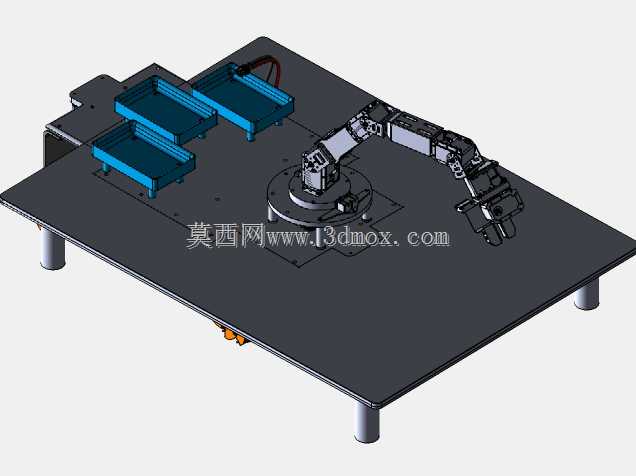

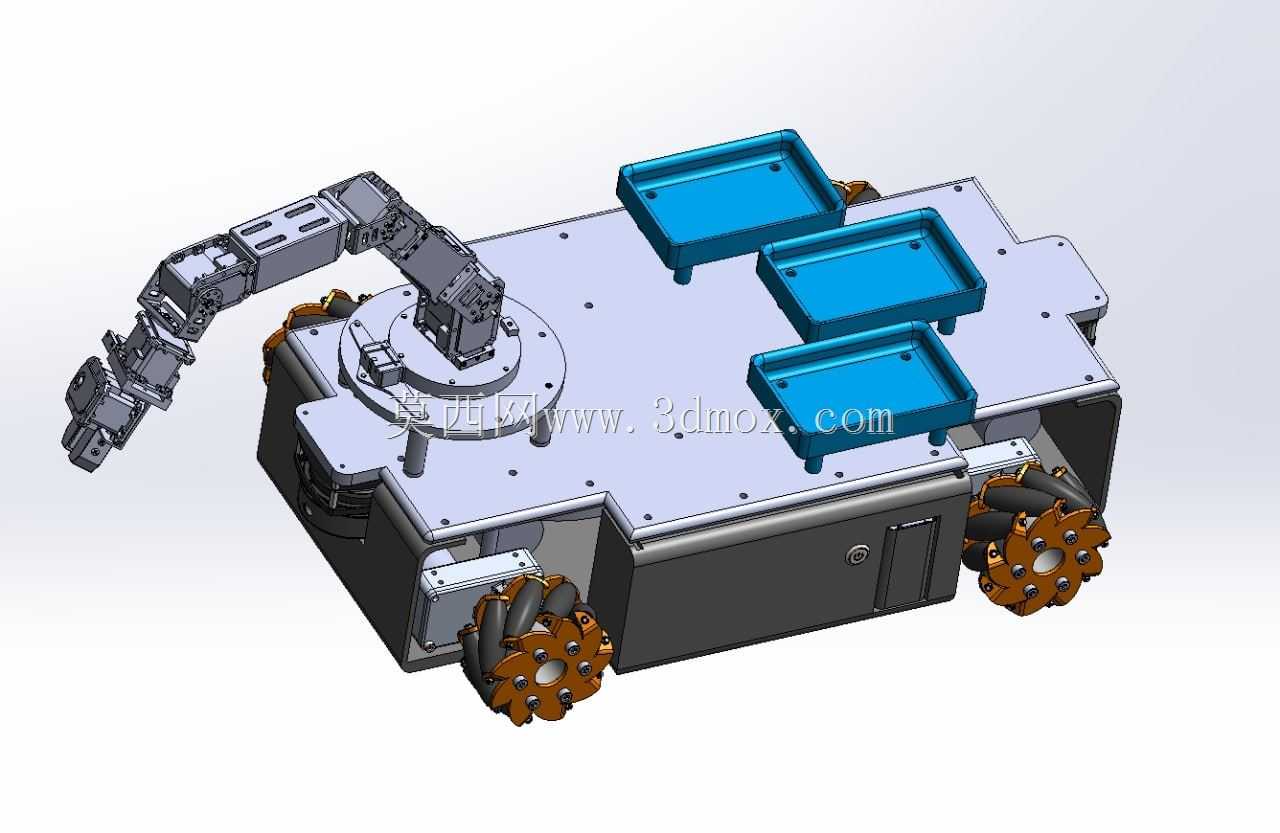

　　搭载的多关节机械臂固定在底盘承载板的左侧区域，安装位置经过反复校核，臂展完全覆盖三个载物托盘的取放范围，同时机械臂的最大活动半径不会超出底盘的整体外轮廓，避免在狭窄通道移动时臂部碰撞周边设备。机械臂的关节处采用模块化连接结构，每个关节的转动范围都做了机械限位，防止运动过程中出现线缆缠绕、结构硬碰撞的问题，臂体上预留了标准末端执行器安装接口，可以根据作业场景更换夹爪、吸盘、点胶头或者小型拧紧轴，满足不同工序的作业需求。

　　从安装边界来看，整个平台的整体高度控制在常规作业台面的适配范围内，可顺利通过车间内常见的设备底部间隙、防火门以及电梯轿厢，不需要额外调整通行路径；底盘的离地间隙适配普通环氧地坪、水磨石地面以及轻度不平整的车间地面，不会出现底盘剐蹭地面的问题。在实际应用场景中，这类平台可承担电子装配车间内的元器件在SMT工位与组装工位间的转运，也可在小型机加工车间内完成轻型零件的工序间流转，还能配合视觉模块完成工件的上下料辅助作业，替代人工完成重复性的短距离物料搬运与简单点位操作，降低一线操作人员的重复劳动强度。

　　设计过程中优先考虑了结构的易加工性，所有板材零件都采用常规的钣金或铣削加工工艺即可完成，不需要特殊的定制工装，标准件占比高，后期维护更换配件的成本更低；布线时将动力线缆与信号线缆分开走槽，避免动力线对控制信号产生干扰，所有线缆的活动部位都预留了足够的弯曲余量，保证机械臂全范围转动、底盘全方向移动时不会拉扯线缆。载物托盘采用快拆结构设计，不需要工具即可完成拆卸更换，可根据承载物料的外形尺寸定制不同规格的托盘，拓展设备的适用场景。底盘的重心经过配平计算，即使机械臂伸展到最大作业半径位置，整个平台也不会出现倾翻风险，移动过程中的启停加速度控制在合理范围内，保证搭载的物料不会因为惯性出现移位。
