船用弓拖式推进动力装置结构设计

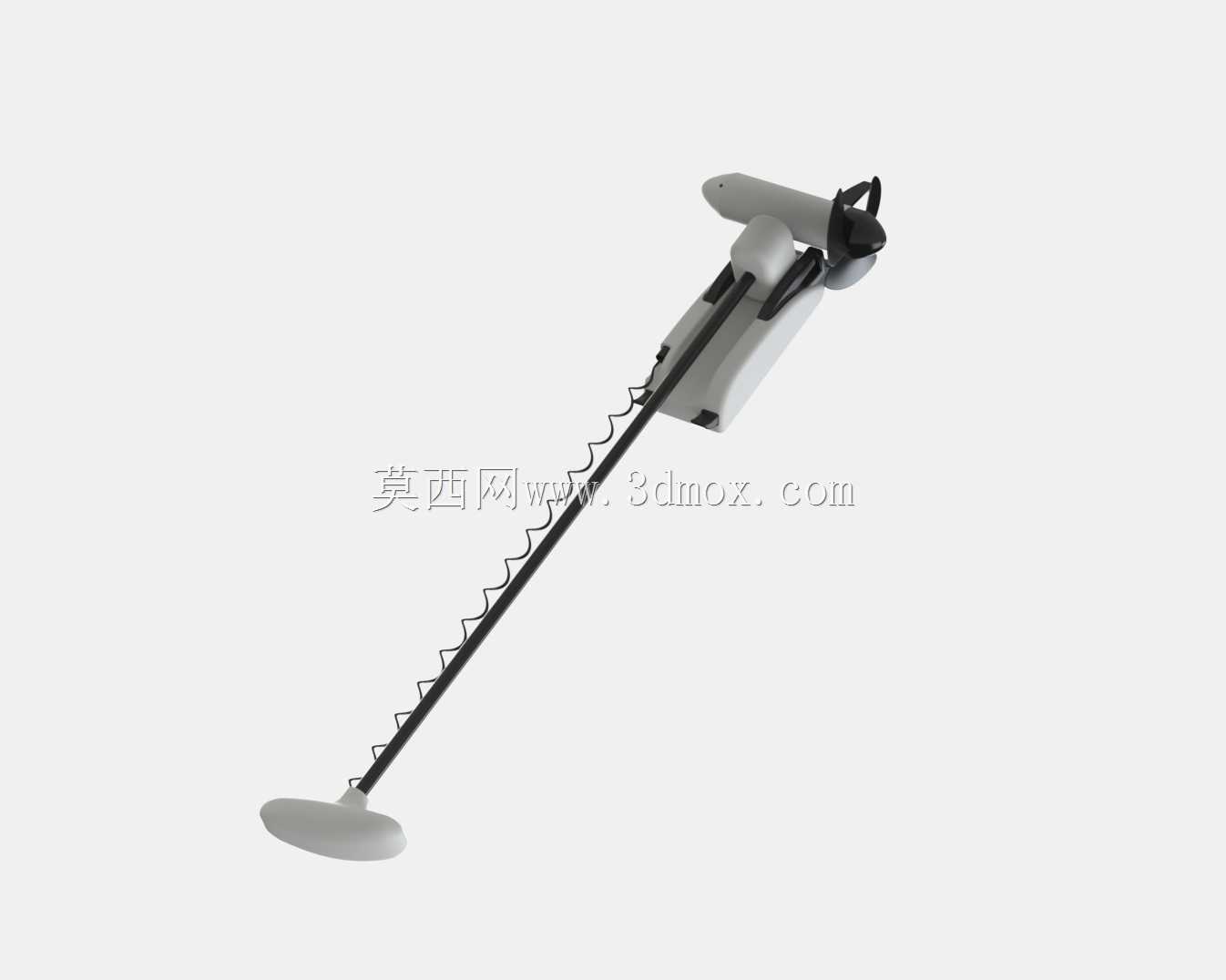

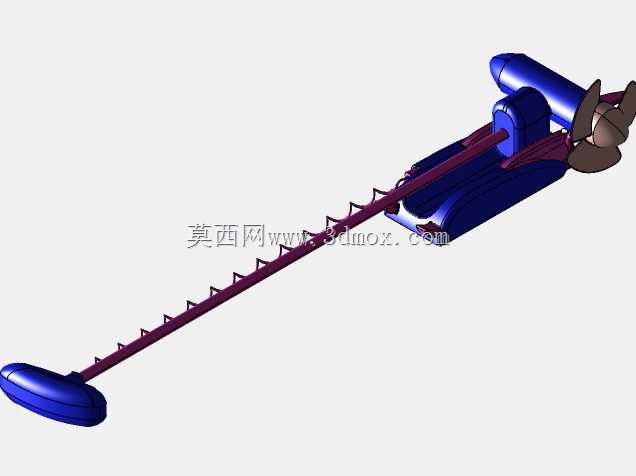

　　在近岸浅海作业、内河小型船舶辅助推进、休闲艇位控以及渔业养殖区定点作业场景中，常规舷外机往往因为吃水限制、操控灵活性不足难以适配复杂的浅水工况，弓拖式推进电机的结构设计正是针对这类场景的定向优化方案。从结构布局来看，这套装置采用分体式安装逻辑，上部动力舱集成驱动核心与控制模块，通过流线型整流壳体降低航行过程中的风阻与浪击阻力，壳体曲面做了圆弧过渡处理，避免航行中飞溅的水流在壳体表面形成紊流增阻，同时上部壳体预留的安装卡扣可以直接适配多数小型船舶的艏部安装位，不需要对船体结构做大规模开孔改造，降低现场安装的改造成本。

　　中间的传动支撑段采用细长杆式结构，外部做了防腐蚀密封处理，杆身的螺旋状导流结构并非装饰设计，而是针对拖航过程中杆体周围的绕流做的扰流优化，能够有效降低杆体在水流中产生的涡激振动，避免长期振动导致的安装位松动、传动件磨损加剧问题，杆体长度经过多轮工况校核，既保证下部推进组件能够浸入足够水深获得稳定推进效率，又能在船舶驶入极浅水区时，通过调整安装倾角让下部组件抬升避开水下障碍物，减少螺旋桨剐蹭河床、礁石的概率。下部的端盘结构一方面作为推进组件的防护底座，在装置触底时率先承接冲击力，保护内部传动与桨叶结构，另一方面端盘的平面结构可以在低速拖航时起到稳流作用，让桨叶吸入的水流更均匀，减少浅水工况下水面卷吸进气导致的推进效率骤降问题。

　　从功能实现角度，这套装置的动力输出特性偏向低速大扭矩，适配拖曳作业时的持续负载需求，不管是拖带小型作业网具、辅助船舶离靠岸，还是在锚泊状态下做小范围位姿调整，都能提供稳定的推力输出。设计过程中重点考量了安装边界的适配性，上部安装座的固定孔位采用可调式长孔设计，可以适配不同厚度的船舷安装板，安装倾角的调节范围覆盖0到45度，操作人员可以根据实时吃水深度、作业航速调整杆体入水角度，在高速航行时适当减小入水角度降低阻力，低速拖航时加大入水角度保证桨叶浸没深度。

　　结构细节上，动力舱与传动杆的连接位置做了双重密封结构，内置防水密封圈与排水泄压通道，即使浪涌没过连接位也不会出现水体渗入动力舱的问题，桨叶位置的防护架可以避免水下漂浮的杂物、养殖区的缆绳缠绕桨叶，减少作业过程中的故障停机概率。针对海事作业的高腐蚀环境，所有外露金属结构件都做了防腐镀层处理，非金属壳体选用耐紫外线、耐海水腐蚀的工程材质，能够长期在高盐高湿的户外环境下保持结构强度，不会因为短期暴晒、海水浸泡出现壳体脆化、涂层脱落问题。

　　在实际选型适配时，需要结合船舶的排水量、作业航速、常用作业区域水深确定安装位置与杆体长度，对于吃水小于0.5米的浅区作业船，安装时需要适当加大杆体前倾角度，保证推进组件始终处于水面以下，避免高速航行时桨叶露出水面打空。整套结构的受力传递路径经过优化，推进过程中产生的反推力会通过安装座直接传递到船体主结构，杆体本身只承受扭矩与小幅水流冲击力，不会因为长期受力出现杆体弯曲变形的问题。和传统的艉部推进装置不同，这套弓拖式结构安装在船舶艏部，转向时的响应速度更快，在狭窄水道内做小半径转向、位姿微调时的操控性更优，尤其适合需要精准控位的水产养殖作业、水下探测辅助、近岸休闲垂钓等场景，不需要操作人员反复调整艉部动力的油门与转向角度，就能让船舶保持稳定的航迹与位置。
