小型船舶船头拖曳电动推进装置

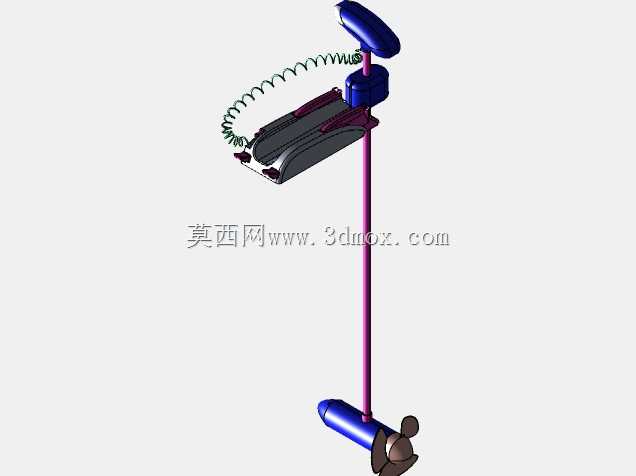

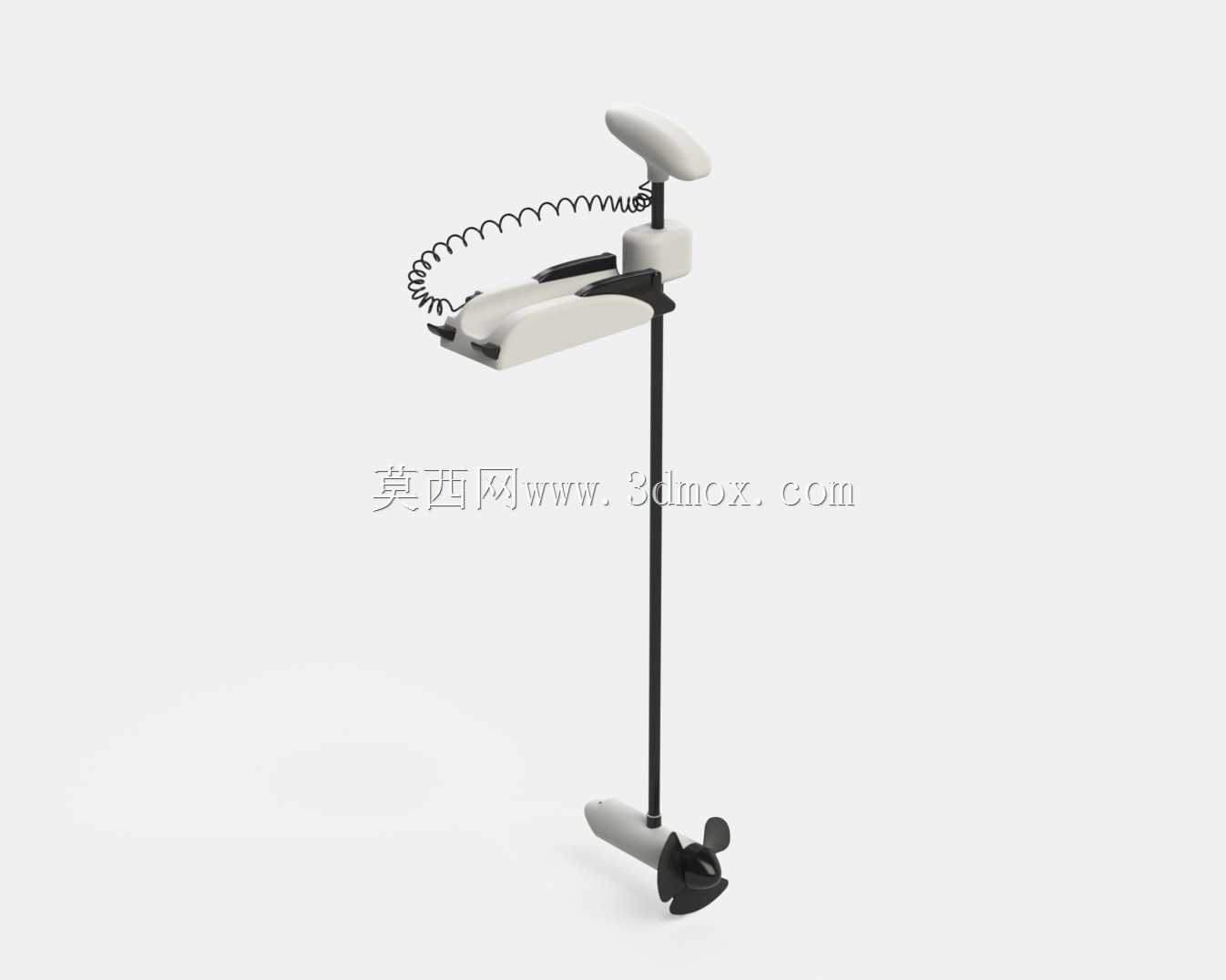

　　在近岸休闲垂钓、内河小型作业艇、充气艇的动力配置场景里，船头拖曳式推进装置的使用占比逐年提升，这类装置区别于传统船尾挂机的安装逻辑，将动力输出端布置在船首位置，在浅水区航行、精准控船靠泊、低速定点作业时的操控灵活性远优于尾置动力。这套三维模型完整还原了装置的展开工作状态，从结构上可以清晰看到整套系统分为三个核心功能段：上部操控夹持段、中部支撑传动段、下部动力输出段。上部操控段集成了夹持锁紧机构与操控手柄，夹持机构采用快拆式夹爪设计，可直接卡装在船首的舷板上，夹爪的接触面上预留了橡胶缓冲垫的安装位，避免夹紧过程中对船体玻璃钢或者铝合金板材造成压痕损伤，同时也能抵消航行过程中动力产生的振动，防止夹爪松动移位；操控手柄向上倾斜布置，

　　符合站立操控时的人体工学角度，手柄内部预留了调速旋钮与正反转切换开关的安装空腔，螺旋状的防水线缆从手柄侧部引出，顺着支撑杆走线，线缆的螺旋伸缩结构可以适配夹持段不同的安装高度，也能在装置俯仰调整角度时避免线缆拉扯断裂。中部的支撑杆采用高强度铝合金管材设计，长度根据小型船舶的干舷高度做了适配，常规安装状态下支撑杆垂直于水面，管体内腔布置传动轴与供电线缆，做到水电分离的结构布局，避免传动部件与线缆长期接触水体造成腐蚀，支撑杆与上部夹持座的连接位置设置了俯仰调节转轴，可根据航行水深调整下部动力段的入水深度，在遇到水下障碍物或者浅滩航行时，可直接将动力段向上抬起，避免螺旋桨撞击硬物造成损坏。下部动力输出段集成了防水直流电机与螺旋桨组件，

　　电机外壳采用流线型导流罩设计，航行时可降低水阻，减少水流对动力段的冲击，螺旋桨采用三叶式设计，匹配小型船舶低速大推力的需求，桨叶边缘做了圆弧钝化处理，避免水下杂物缠绕桨叶，也能降低航行时的水下噪声，对于垂钓场景来说，更低的噪声不会惊扰水下鱼群。从安装边界来看，这套装置的夹持机构适配的船舷板厚度范围在30mm到80mm之间，安装时不需要在船体上额外打孔，仅通过夹爪的锁紧螺栓即可完成固定，整套装置的重量控制在单人可搬运安装的范围内，拆卸后可直接放入船舶储物舱，不会占用过多储物空间。在实际使用场景中，这类船头拖曳推进装置常作为小型船舶的辅助动力使用，在主挂机故障时可作为应急动力返航，也可在需要低速精准控位的场景下单独使用，

　　比如路亚钓法中的定点抛投、网箱养殖区的慢速巡检、近岸浅水区的观光航行，相比燃油类尾挂机，电动推进的结构没有尾气排放，运行时的振动更小，对于小型轻质船体来说，不会因为动力振动造成船体共振，影响乘坐舒适度。从设计细节上看，整套装置的所有外部连接紧固件都采用不锈钢材质，适配淡水与近岸咸淡水交替的使用环境，避免长期接触水体产生锈蚀，上部操控段的壳体采用抗紫外线的工程塑料材质，长期在户外日晒环境下不会出现老化脆裂的问题，线缆的外被采用耐油耐水解的橡胶材质，反复弯折也不会出现外皮开裂的情况。模型还原的展开状态，正是装置安装完成后处于工作位置的形态，各部件的装配间隙、运动副的活动范围都按照实际产品的工程公差做了还原，结构设计人员可直接参考这套模型的布局逻辑，优化同类型船用推进装置的夹持结构、支撑长度与动力段的水动力外形，设备选型人员也可通过模型直观判断装置的安装尺寸是否适配自身船体的船首结构，避免选型时出现安装干涉的问题。
