船用Tiller转向长臂电动推进装置结构

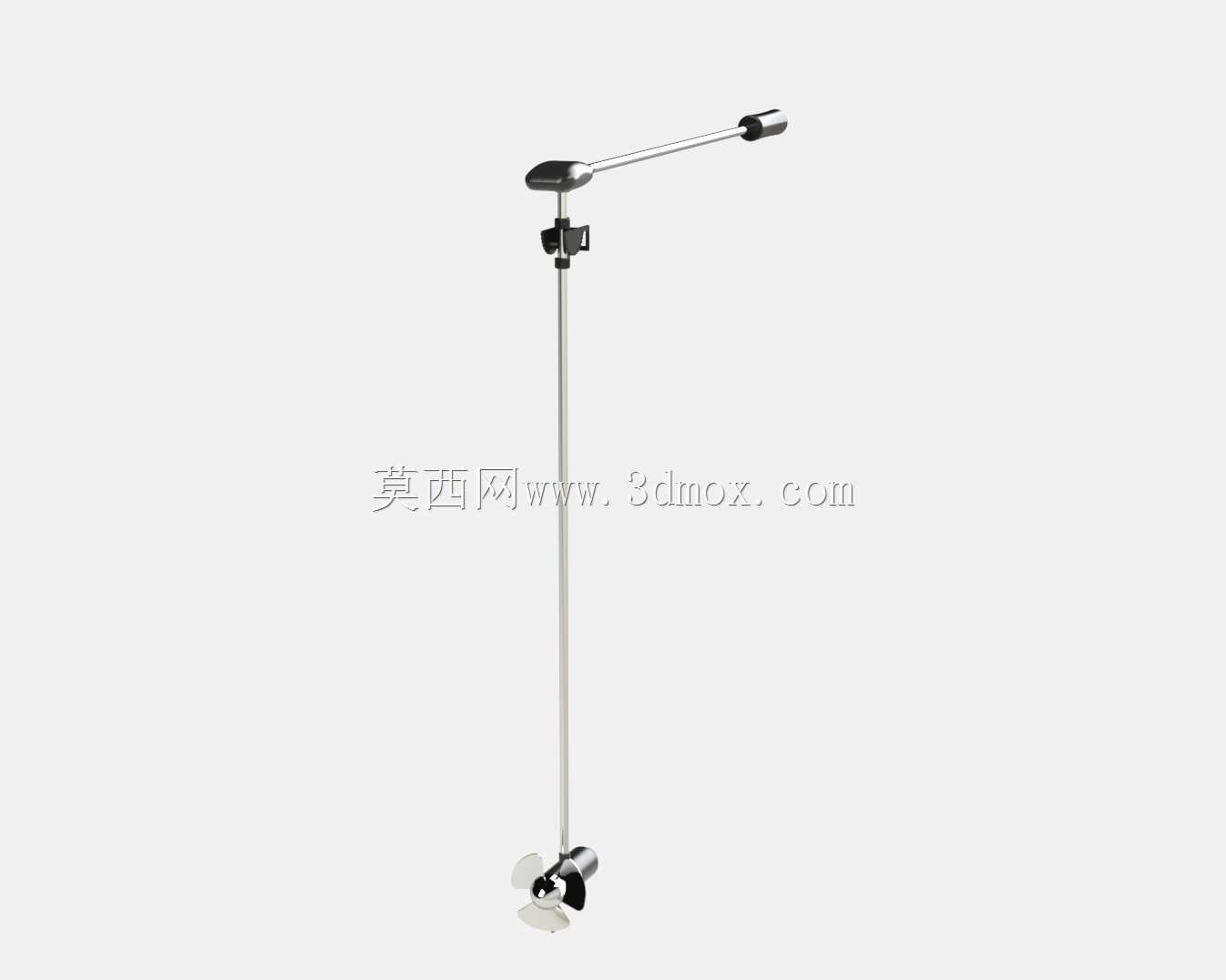

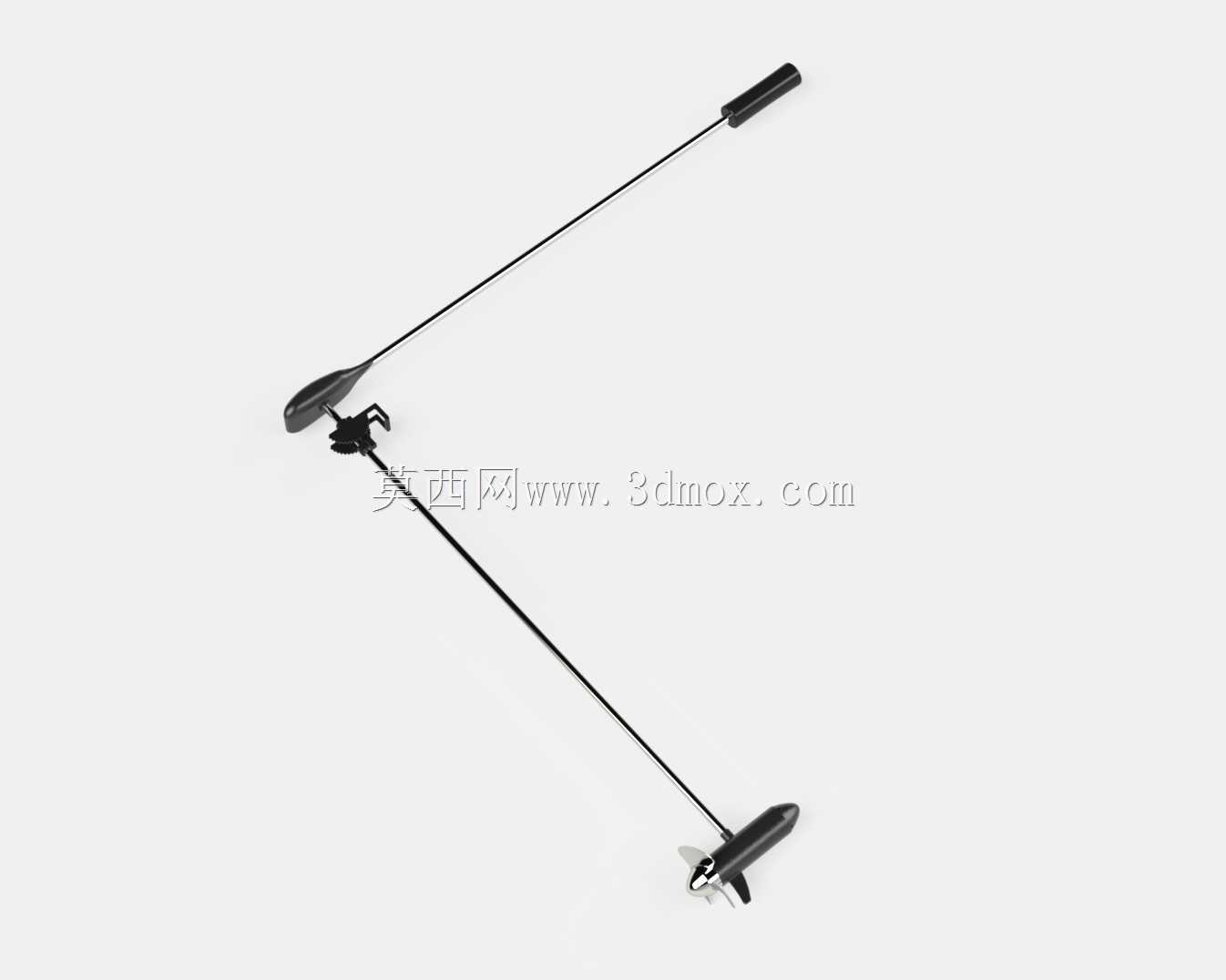

　　该装置属于小型船舶舷外电动推进类部件，核心适配无内置动力系统的小型休闲艇、作业舢板、充气艇等船型，安装位置集中在船艉板区域，操作人员可直接在船艉位置通过舵柄完成转向与航速操控，无需额外布设远程操纵连杆，大幅简化小型船舶的动力改装流程。从结构设计逻辑来看，整体采用竖置长杆作为核心承载主体，上部集成操纵舵柄与控制模块，下部连接水下动力单元，这种分体式布局能够将动力输出端完全没入作业水位线以下，同时将操纵端维持在操作人员站立时的舒适握持高度，避免航行过程中操作人员过度俯身带来的操作疲劳。上部舵柄采用横向延伸设计，握持端做了贴合手部轮廓的圆弧过渡处理，转向时的力臂长度经过匹配优化，单人即可轻松完成满舵转向操作，

　　控制模块集成在舵柄与竖杆的连接位置，操作时手部无需离开舵柄即可完成档位切换，适配近岸航行时频繁调整航向的使用需求。竖杆主体采用等截面圆管结构，一方面能够降低水流冲击带来的结构振动，另一方面圆管截面的抗扭性能均匀，在转向过程中不会因为受力方向变化出现结构形变，竖杆与船艉板的连接位置采用快夹式固定结构，可适配不同厚度的船艉板安装面，安装时无需在船体上额外打孔，不会破坏小型船体的原有水密结构，夹块内侧做了防滑纹理处理，航行过程中即使遭遇浪涌冲击也不会出现安装位置偏移的问题。下部水下动力单元采用集成式设计，将驱动电机、螺旋桨、导流罩整合为一个整体模块，直接固定在竖杆最下端，动力传输路径极短，能够减少传动过程中的动力损耗，

　　螺旋桨外围设置了防护格栅，避免航行过程中缠绕水中的水草、漂浮杂物，降低水下故障的发生概率。从安装边界来看，竖杆的有效长度经过适配优化，安装后上部操纵端距离船艉甲板的高度符合人体工程学要求，下部螺旋桨的入水深度可根据船舶吃水深度通过夹块位置进行调整，既能够避免螺旋桨入水过浅在航行时出现空转打空的问题，也不会因为入水过深增加不必要的航行阻力。舵柄的横向延伸长度控制在合理范围内，转向时不会与船艉的其他附属部件发生运动干涉，操作人员站在船艉一侧即可完成全角度转向操作，转向过程中竖杆绕自身轴线转动，水下动力单元同步偏转，直接改变推力方向实现航向调整，转向响应延迟极低，适合在狭窄航道、近岸停泊区域等需要频繁调整航向的场景使用。

　　在实际选型适配过程中，需要重点核对船舶的艉板高度、满载吃水深度两个核心参数，确保安装后螺旋桨的入水深度符合设计要求，同时要确认船艉安装位置周边没有突出的结构件，避免舵柄转动过程中出现卡滞。该结构的三维建模过程中，需要重点验证竖杆与夹块的配合公差、舵柄转动时的运动包络范围、水下单元与竖杆的连接强度，确保各部件在装配过程中不会出现干涉，同时要考虑实际使用中的受力情况，竖杆作为核心承载部件，建模时需要重点校核其在满舵、最大推力输出工况下的弯曲形变，避免长期使用出现结构变形影响操纵精度。整体结构没有冗余的复杂传动部件，日常维护仅需要定期检查夹块的紧固状态、螺旋桨的缠绕情况即可，维护门槛极低，非常适合民用小型船舶的动力配套使用。
