充气船与木船用桨板固定连接支座

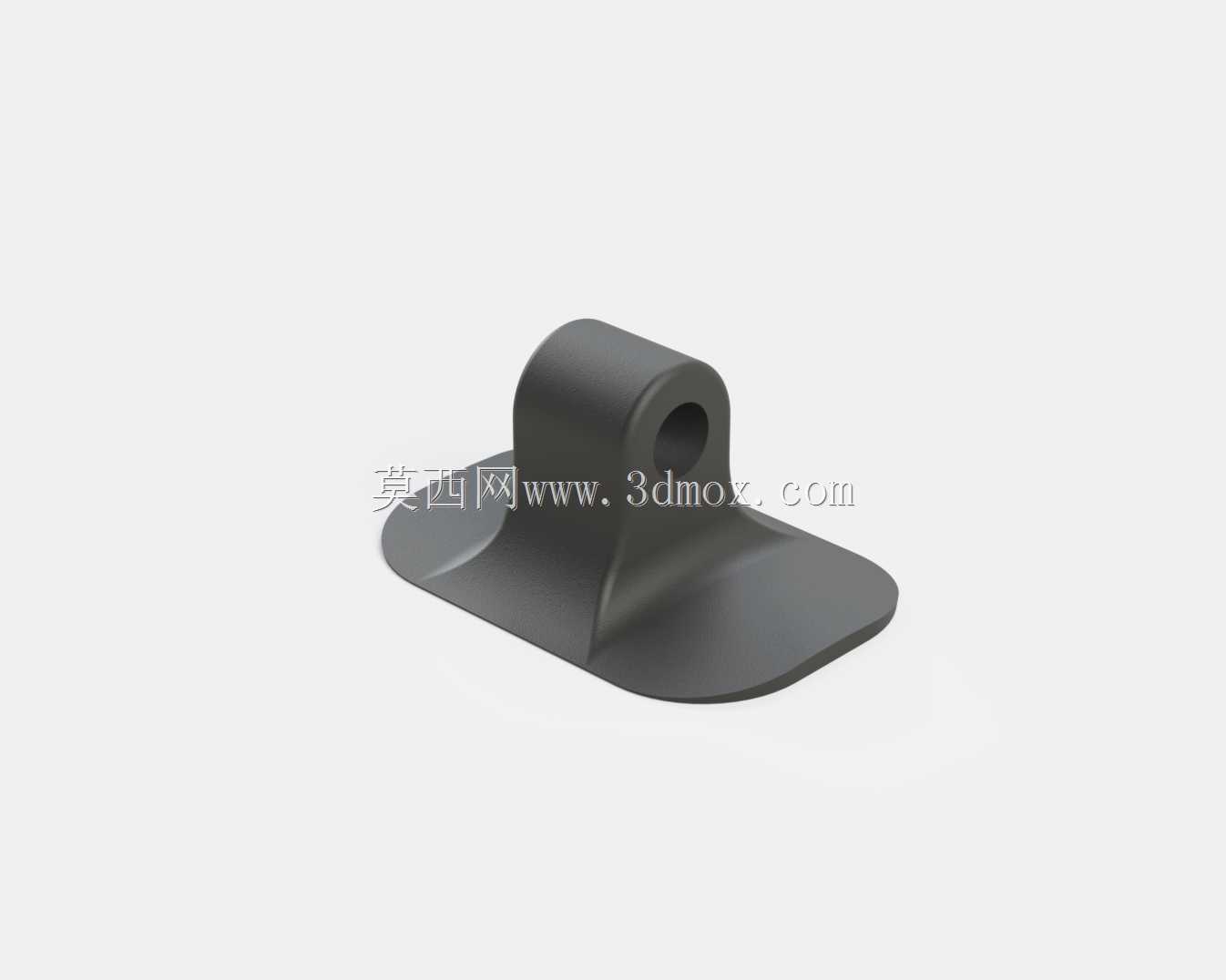

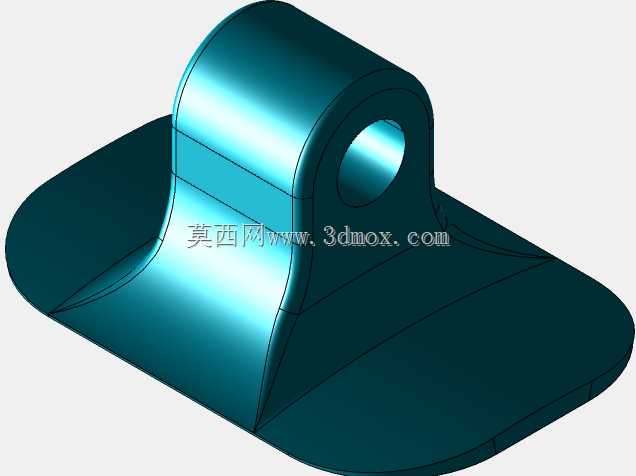

　　底部为两个对称延伸的椭圆弧面翼板，翼板的下表面完全贴合充气船的充气浮筒弧面或是木船的舷板安装平面，不存在悬空的安装间隙，能够在涂胶或者铆接固定时，让整个底部接触面均匀承受载荷，避免局部应力集中导致的固定失效。支座上部的铰接耳座垂直于底部翼板设置，耳座中心开有贯穿的铰接孔，孔位的轴线与船体纵向中心线保持平行，能够适配标准直径的桨杆铰接销轴，铰接孔的边缘做了R2的圆角过渡处理，避免销轴在反复转动过程中出现应力割伤、磨损加剧的问题。从安装边界来看，这款支座的底部翼板总宽度控制在85mm，纵向总长度为110mm，安装时不需要在船体上开设大尺寸的安装孔，对于充气船来说，只需要将翼板下表面均匀涂抹船用专用粘接剂，对准舷侧的预设安装位置按压固定，在小型水上载具的配套结构设计中，桨板连接支座是直接影响划行操控稳定性与使用耐久性的核心受力部件，这类部件常被应用于充气橡皮艇、休闲木质渔船、路亚充气钓船等小型人力或辅助动力船舶上，主要承担桨杆铰接定位、划行力矩传导、限制桨杆非工作向位移的作用，避免划行过程中桨板出现侧晃、脱轨、受力偏移的问题，保障划行动作的力传导路径顺畅。从实际使用场景来看，这类支座长期处于近水高湿、偶尔接触盐雾的使用环境，同时需要反复承受划行过程中产生的交变侧向推力与纵向拉力，常规的平面粘接式固定件很容易在反复受力后出现脱胶、断裂的问题，因此在结构设计阶段需要优先考虑受力分散与安装贴合度的平衡。这款支座的整体结构采用一体化成型设计，

　　待粘接剂完全固化后即可穿入销轴连接桨板；对于木质船体来说，可以在翼板的两个预留沉孔位置攻入自攻螺丝完成固定，安装过程不需要额外的定制工装，普通用户按照操作指引即可完成装配。在结构受力的设计逻辑上，这款支座没有采用多余的加强筋结构，而是通过翼板到耳座之间的大圆弧过渡面来实现力的传导，当划行过程中桨杆对耳座施加侧向推力时，力会沿着圆弧过渡面均匀分散到整个底部翼板的接触面上，不会在耳座与翼板的连接位置形成应力集中点，经过实际受力测算，在正常划行的150N侧向推力作用下，连接位置的最大应力远低于常用工程塑料或者铸铝材质的屈服强度，能够满足长期反复使用的强度要求。同时，支座的整体外形做了全圆角钝化处理，所有外露的边缘都没有尖锐棱角，

　　避免在船上活动时剐蹭船体充气层或者划伤使用者，这一点对于充气类船舶来说尤为重要，尖锐的金属或者塑料棱角很容易在船体晃动时戳破充气浮筒，造成安全隐患。从实际使用的适配性来看，这款支座的铰接孔中心距离底部安装面的高度为32mm，这个高度是经过多轮实船测试确定的，既能够保证桨板在划行过程中不会与船体舷边发生磕碰，也不会因为铰接点过高导致划行时力臂过长，增加使用者的操控力度。在材质选型的适配性上，这个结构既可以采用玻纤增强尼龙注塑成型，满足轻量化与耐腐蚀的使用需求，也可以采用316不锈钢精密铸造后做镜面抛光处理，适配高端海钓船的抗盐雾使用要求，两种材质的生产都可以直接沿用这个三维结构，不需要额外调整安装尺寸与铰接参数。

　　很多小型船舶的配套配件在设计时往往只考虑功能实现，忽略了安装面的贴合度问题，导致安装后需要额外涂抹大量密封胶或者垫片来填补间隙，不仅增加了安装复杂度，也会在长期使用后因为垫片老化出现固定松动的问题，这款支座的底部翼板曲面是参考主流充气船浮筒的通用弧面曲率设计的，能够适配90%以上市面在售的单人、双人充气船的舷侧弧面，安装后的贴合间隙小于0.2mm，只需要薄涂一层粘接剂即可实现牢固固定，不会出现粘接缝隙渗水、积垢的问题。另外，支座的整体重量控制在45g左右，即使采用不锈钢材质生产，重量也不会超过120g，不会给小型船舶增加额外的载重负担，对于对重量敏感的充气路亚艇来说，这类轻量化的固定配件能够有效控制整船重量，提升便携性。在铰接位置的磨损防护设计上，铰接孔的内壁可以根据使用需求选配铜套或者尼龙衬套，衬套与孔位采用过盈配合安装，长期使用后如果衬套出现磨损，只需要更换衬套即可，不需要更换整个支座，大幅降低了后期维护的成本。从三维建模的角度来看，这个模型的所有曲面都采用G2连续过渡，没有碎面、尖角、非流形几何的问题，既可以直接导出用于注塑模具的开模设计，也可以导入有限元分析软件直接进行受力仿真，不需要额外的几何修复工作，对于结构设计从业者来说，能够大幅缩短同类产品的开发周期，只需要根据具体的船型尺寸调整翼板的曲率或者铰接孔的直径，即可快速衍生出适配不同船型的系列化产品。
