充气船用弧形嵌入式塑料拉手结构

　　这款拉手是专门针对充气类水上载具开发的握持受力部件，日常主要装配在充气船、橡皮艇、充气浮台的侧舷位置，供乘员登乘时借力抓握、航行中稳定身体，也可在短距离拖移艇体时作为受力点使用，是小型充气水上载具上必不可少的配套五金件。从实际使用场景来看，这类拉手需要同时兼顾握持舒适度、安装密封性和长期耐候性，毕竟水上使用环境长期接触水体、紫外线，还要承受乘员突然发力的瞬时拉力，设计阶段需要把这些工况都纳入考量。

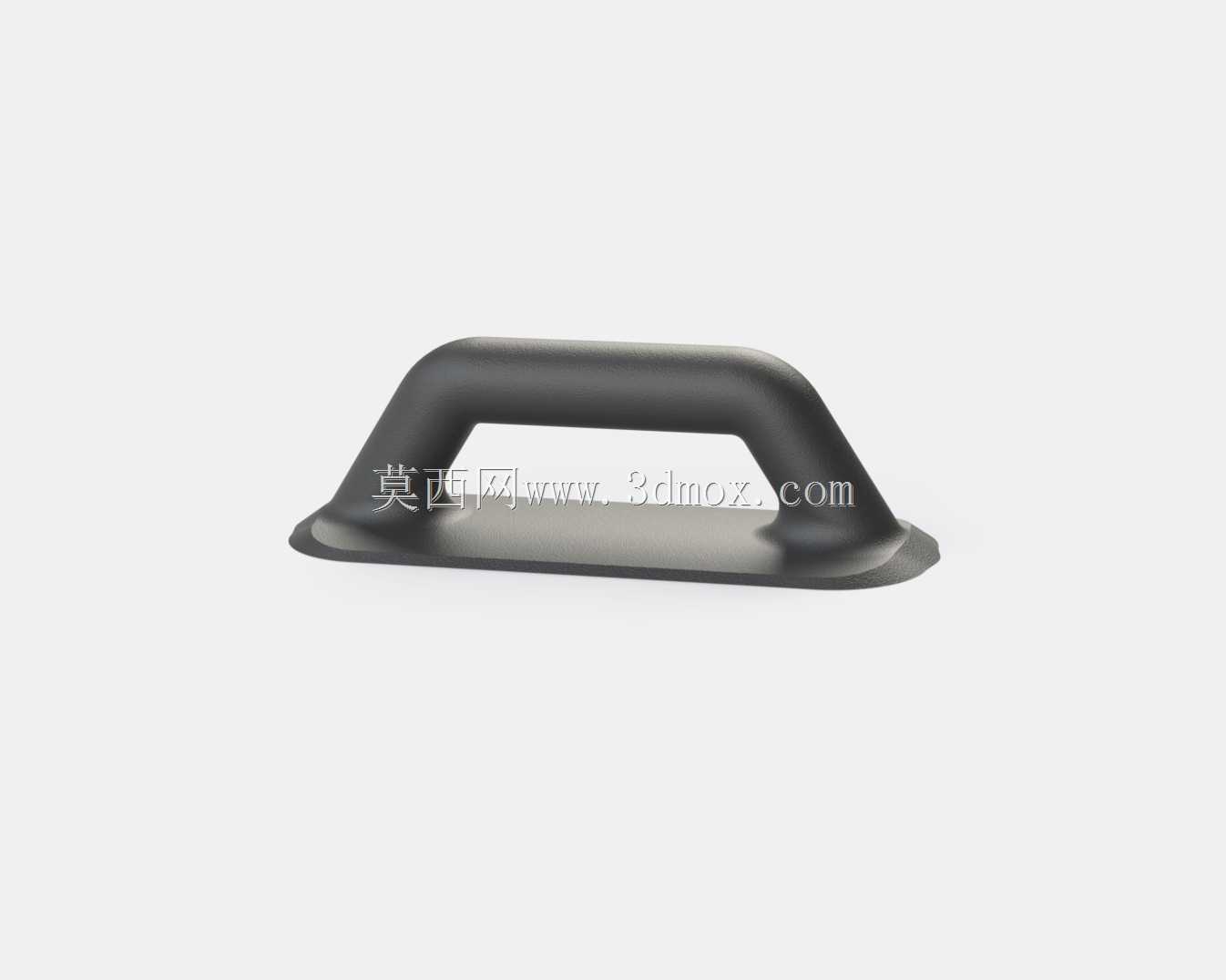

　　从结构设计逻辑来看，这款拉手采用了一体化弧形桥型结构，握持段做了符合人体手掌抓握的圆弧过渡，没有尖锐棱角，手掌贴合时不会出现局部硌手的问题，即使长时间抓握也能保持较好的触感。底部的安装法兰做了加宽的椭圆外翻边设计，和充气船的PVC艇身贴合时能获得更大的接触面积，安装时在法兰背面涂覆专用密封胶，再通过高频热合或者专用胶粘工艺和艇身面料结合，加宽法兰能有效分散拉手受拉时的应力，避免长期受力后艇身面料被拉扯撕裂，同时也能保证安装位置的水密性，不会出现渗水漏气的问题。

　　设计过程中首先要考虑的是受力边界，这类拉手的额定静拉力通常需要满足不小于150kg的要求，对应成年人全力抓握或者瞬时借力的受力场景，因此整体壁厚做了均匀加厚处理，握持段和法兰的过渡位置做了大圆角应力释放设计，避免应力集中导致的断裂风险。材质上选用耐候性改性PP或者尼龙材质，能够耐受长期紫外线照射、海水腐蚀以及常规水温变化，不会在使用1-2年后出现材质变脆、开裂的问题，表面做了哑光磨砂处理，沾水之后也能保持足够的摩擦力，不会因为手滑导致抓握脱开。

　　从安装边界来看，这款拉手的底部法兰整体为椭圆造型，长轴方向顺着艇身长度方向布置，安装时需要在艇身的充气浮筒上预留对应的安装平面，法兰边缘距离艇身的热合接缝至少要保留30mm以上的距离，避免热合接缝和拉手安装位置的应力叠加，导致艇身面料损坏。握持段的内空高度控制在45mm左右，能够满足成年人四指插入抓握的空间需求，同时不会因为内空过高导致勾挂到水草、绳索等水上杂物，也能避免乘员经过时被凸起的拉手磕碰。拉手整体突出艇身表面的高度控制在60mm以内，在艇体收纳折叠时不会因为凸起过高导致折叠后体积过大，也不会在堆叠存放时压坏拉手结构。

　　在实际选型匹配时，需要根据充气艇的尺寸和使用场景确认拉手的安装数量，通常单人充气艇在两侧各装配1只即可，多人乘坐的充气船需要每隔1.2-1.5米装配一只，保证每个座位旁都有可供抓握的拉手。安装过程中要注意法兰面和艇身面料完全贴合，不能出现局部翘边的问题，否则使用过程中翘边位置容易被水流掀起，导致粘接失效。和硬质船体上使用的螺丝固定拉手不同，这款拉手没有外露的金属固件，不会出现金属锈蚀污染艇身的问题，也不会因为金属件突出划伤乘员或者艇身面料，整体一体化的结构也没有拼接缝隙，不会藏纳污垢，日常使用后用清水冲洗即可完成清洁，维护成本极低。

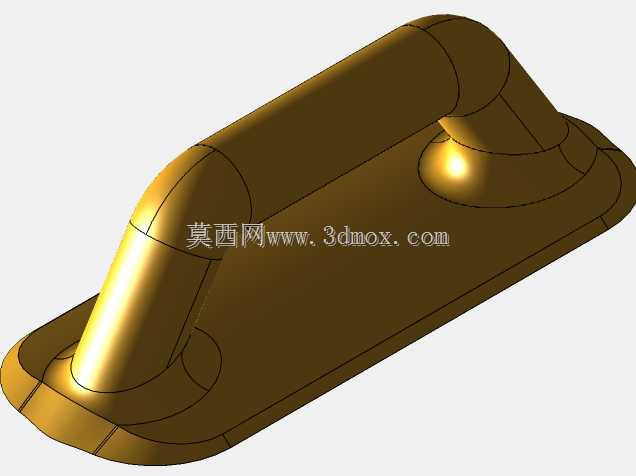

　　从建模细节来看，这款模型还原了实际产品的所有工艺特征，包括法兰面的细微脱模斜度、握持段的壁厚均匀性、过渡位置的圆角处理，在做配套的艇身结构设计时，可以直接调用该模型匹配安装位的尺寸，不需要再重新测绘拉手的外形，能够有效缩短充气船类产品的开发周期。模型的曲面过渡连续，没有尖锐的几何棱角，完全符合注塑生产的工艺要求，不会出现无法脱模或者壁厚不均导致的注塑缺陷，对应的模具结构也相对简单，采用常规的两板模即可完成生产，不需要复杂的抽芯结构，能够有效控制产品的量产成本，适配民用充气船类产品的成本控制需求。
