Ulstein X-Bow裸壳船型三维结构设计

　　在海洋工程装备与特种作业船舶的研发设计环节，船体型线的三维构建是整个项目推进的核心基础，直接决定了船舶后续的航行性能、耐波表现与舱室布置上限。这款X-Bow构型的裸壳船体模型，完全围绕乌斯坦型船艏的核心设计逻辑搭建，没有叠加上层建筑、动力系统、舾装件等附加结构，保留了最纯粹的船体曲面特征，能够为后续的总布置设计、性能仿真、结构强度校核提供最基础的几何载体。

　　从实际工程应用场景来看，这类X-Bow构型的裸壳船体，主要服务于远洋科考船、海工支持船、高端公务船以及极地航行船舶的前期研发阶段。常规前倾式船艏在高海况下航行时，会出现明显的艏部砰击现象，船体纵摇幅度大，不仅会降低船员的作业舒适度，还会对船艏结构造成持续的疲劳载荷，长期航行容易出现结构疲劳损伤，同时砰击带来的航速损失也会增加燃油消耗。而X-Bow的折线型穿浪构型，能够在波浪爬升过程中通过曲面的平滑过渡分散波浪冲击力，大幅降低高海况下的艏部砰击载荷，减少纵摇与垂荡幅度，让船舶在恶劣海况下依然能保持相对稳定的航行姿态，既可以提升恶劣海况下的作业窗口期时长，也能降低船体结构的疲劳损耗，延长船舶的服役寿命。

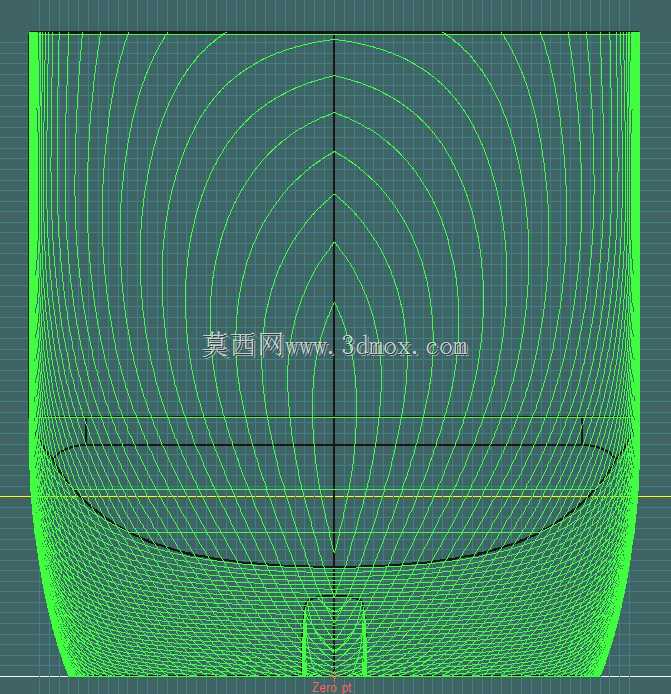

　　从设计思路层面拆解，这个裸壳模型的构建完全遵循船体型线设计的工程逻辑，首先基于设定的主尺度参数确定船体的整体边界，再通过横剖线、纵剖线、水线三组型线的反复迭代光顺，构建出连续无拐点的船体曲面。模型的型线过渡完全贴合X-Bow的设计特征：船艏部分没有采用常规的前倾式首柱，而是以向内收敛的折线曲面从设计水线向上延伸，在保证艏部浮力储备的前提下，优化了波浪与船体的接触角度；船中部分采用适度的外飘设计，兼顾舱内空间利用率与航行阻力控制；船艉部分的型线则兼顾了螺旋桨与舵系的安装空间，保证后续动力系统布置时有足够的结构边界参考。整个船体曲面的曲率变化连续，没有出现局部凹陷或者曲率突变的问题，能够直接导入CAE软件做耐波性仿真、阻力计算、结构有限元分析，不需要再做额外的曲面修复工作。

　　从尺寸边界与工程适配性来看，该船体的总长接近120米，型宽23米有余，设计吃水接近7米，对应的排水量在13600吨级，这个尺度下的船体既可以作为海工支持船的母型，也可以通过缩放调整衍生出不同吨位的科考船、应急救援船等特种船舶。模型的曲面构建精度满足初步设计与技术设计阶段的所有需求，所有型值点的分布都符合船舶设计的规范要求，横剖面的面积曲线过渡平滑，能够保证船舶在设计航速下有良好的阻力性能。在实际建模过程中，这类裸壳船体通常会先确定站线、水线、纵剖线的网格基准，再通过曲面放样生成整体外壳，之后逐一检查曲面的高斯曲率分布，避免出现局部不光顺的问题，因为船体曲面的光顺度直接影响后续的外板加工、肋骨放样精度，哪怕是很小的曲面拐点，都可能导致外板冷加工时出现贴合不严的问题，增加现场施工的修正成本。

　　对于船舶设计从业者而言，这类纯裸壳的船体模型参考价值远高于带完整上层建筑的整船模型，因为不同用途的船舶上层建筑布置差异极大，而裸壳船体作为最核心的基础载体，可以根据不同的作业需求灵活叠加后续的功能模块：做海工支持船时可以在甲板布置折臂吊、月池、ROV收放系统；做科考船时可以布置实验室、科考绞车、声学设备舱；做极地航行船舶时可以在外壳基础上额外增加冰区加强的结构层。同时这个模型的型线特征也可以作为教学案例，帮助初学者理解X-Bow构型与常规船艏的型线差异，直观感受不同船艏构型对航行性能的影响逻辑，掌握船体型线光顺的基本方法与工程判断标准。在实际的船舶研发流程中，裸壳船体的三维模型确认是整个项目的第一个关键节点，只有当船体的型线经过水池试验验证、性能指标满足设计要求后，才会进入后续的结构分段设计、舾装布置、系统选型等环节，因此这类高精度的裸壳模型，是整个船舶研发流程中不可或缺的基础技术资料。
