X型艏艉油井干预补给船搭载钻塔结构

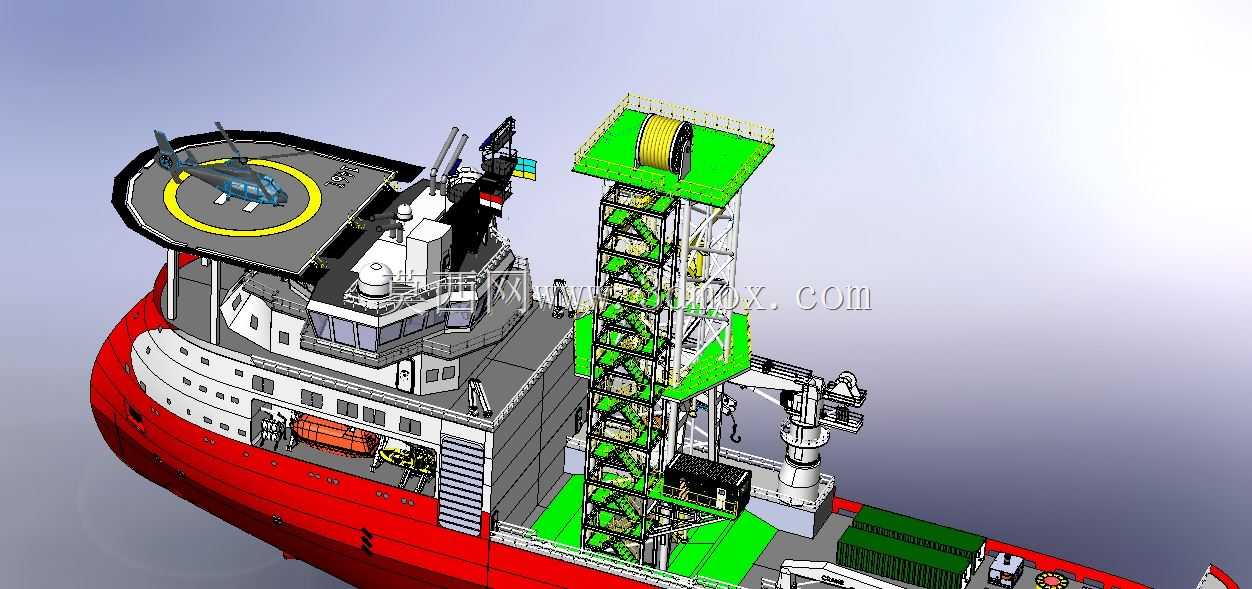

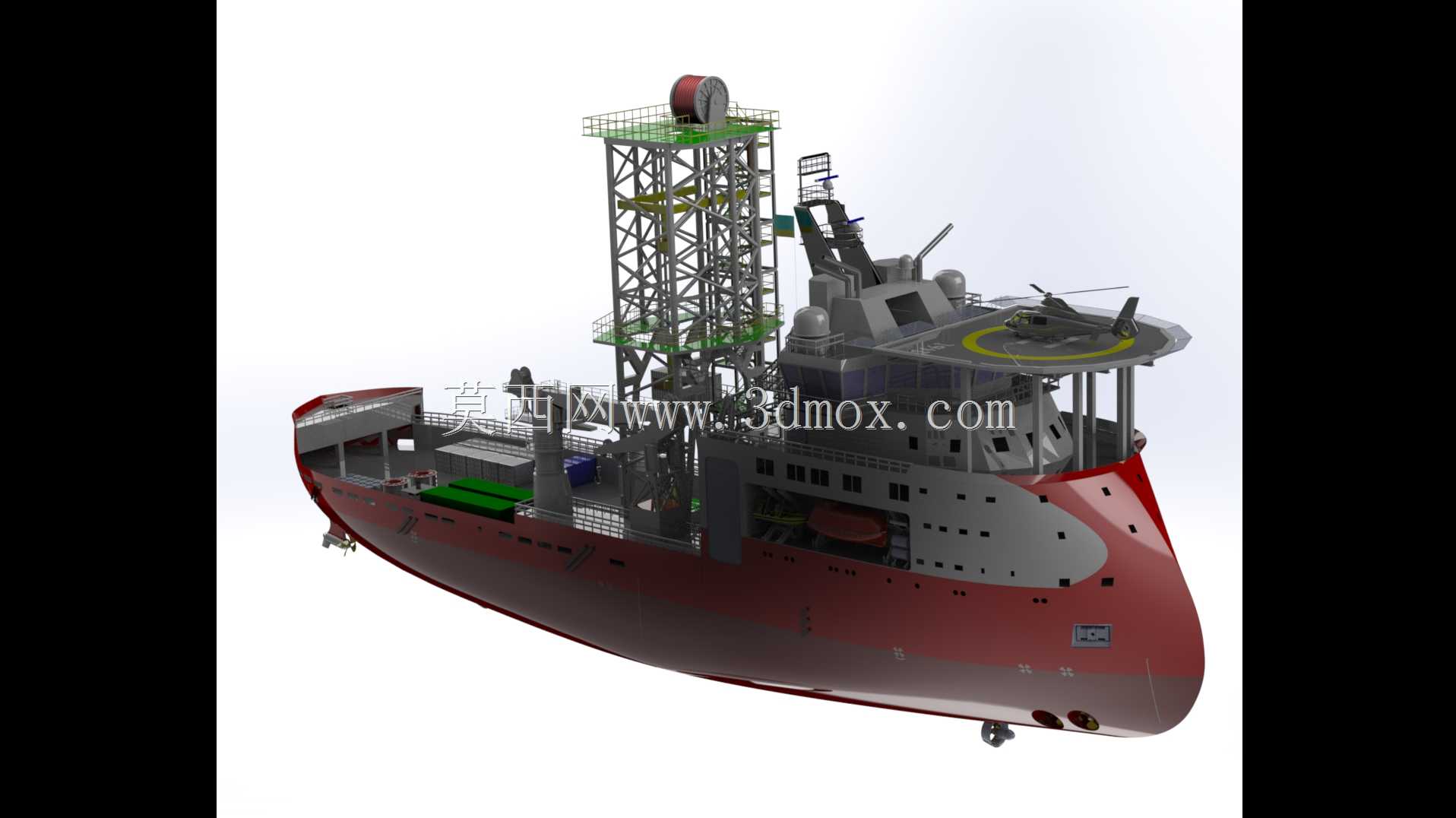

　　这套三维结构还原的是搭载于X-Bow、X-Stern构型油井干预补给船上的钻塔系统，核心应用场景覆盖近海及深远海油气田的修井作业、生产井干预、钻完井辅助支持，同时兼顾平台物资补给、应急井控响应的任务需求。不同于常规坐底式钻井平台的固定钻塔，船载钻塔需要适配船舶在波浪中的六自由度运动，整套结构在设计阶段就充分考虑了船舶横摇、纵摇、垂荡工况下的载荷传递路径，避免作业过程中钻具受附加弯矩出现疲劳损伤。从功能特性来看，该钻塔集成了钻具提升、管柱排放、井控设备搭载、物料吊运的多重功能，塔架主体采用桁架式镂空结构，在保证整体抗弯抗扭刚度的前提下，尽可能降低上层建筑重量，减少船舶重心高度，提升航行与作业过程中的稳性。塔架分层设置作业平台，

　　每层平台都预留了设备安装接口与人员通行通道，绿色标识的平台区域对应防滑作业面，边缘设置刚性防护栏，满足海上作业的安全规范要求。钻塔顶部配置了主提升绞车的导向滑轮组与排管设备，可完成钻杆、油管的起下与排放作业，塔架侧面预留了井控管汇、固井管线的排布空间，管线沿桁架弦杆走向固定，避免作业过程中与运动部件产生干涉。设计思路上，整套钻塔采用模块化分段设计，各分段之间通过高强度法兰螺栓连接，既方便船厂阶段的吊装合拢，也便于后续运维过程中的部件更换；钻塔与船舶主甲板的连接位置设置了加强型基座，基座下方对应船舶主甲板的强横梁与纵桁结构，将钻塔作业过程中的大载荷直接传递到船体主结构，避免局部甲板出现应力集中。考虑到油井干预作业的实际需求，

　　钻塔作业范围覆盖船体中部的月池区域，可配合月池内的导向结构完成水下井口的对接作业，同时钻塔旁侧配套了折臂式辅助吊机，可完成钻具转运、物资补给的辅助吊装作业，与主提升系统形成作业互补。船舶上层建筑与钻塔区域做了明确的功能分区，直升机平台设置在船艏位置，与钻塔作业区保持足够的安全距离，避免直升机起降过程中受钻塔结构的气流干扰与碰撞风险；船艏的X型构型设计可降低航行过程中的波浪砰击载荷，减少恶劣海况下的船舶运动幅度，间接提升钻塔作业的海况适应能力，船艉的X-Stern构型则可提升船舶动力定位过程中的航向稳定性，保证钻塔在井口作业时的位置精度。安装边界方面，钻塔基座的安装平面度有严格公差要求，基座焊接完成后需要做整体退火处理消除焊接应力，

　　再通过机加工保证各连接点的平面度与位置度，避免塔架安装后出现初始装配应力；塔架整体高度需要满足最长单根钻杆的起吊高度要求，同时要避开船舶导航、通信设备的信号遮挡范围，塔架上的所有外露设备都做了防盐雾、防潮湿的密封处理，适配海洋高盐高湿的作业环境。整套结构还预留了后续功能扩展的接口，可根据作业需求加装顶部驱动装置、隔水管张紧系统等配套设备，满足不同水深、不同井型的油井干预作业需求，管柱排放区的排布经过优化，可存储足够数量的钻杆与油管，减少作业过程中的物资补给频次，提升单航次的作业效率。
