普通货船机舱横向舱壁结构三维设计

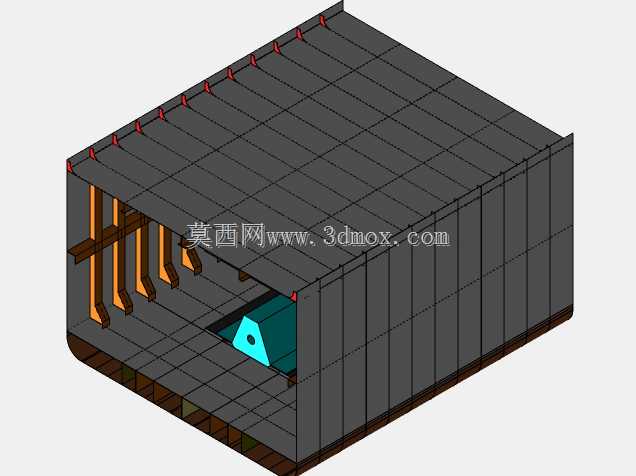

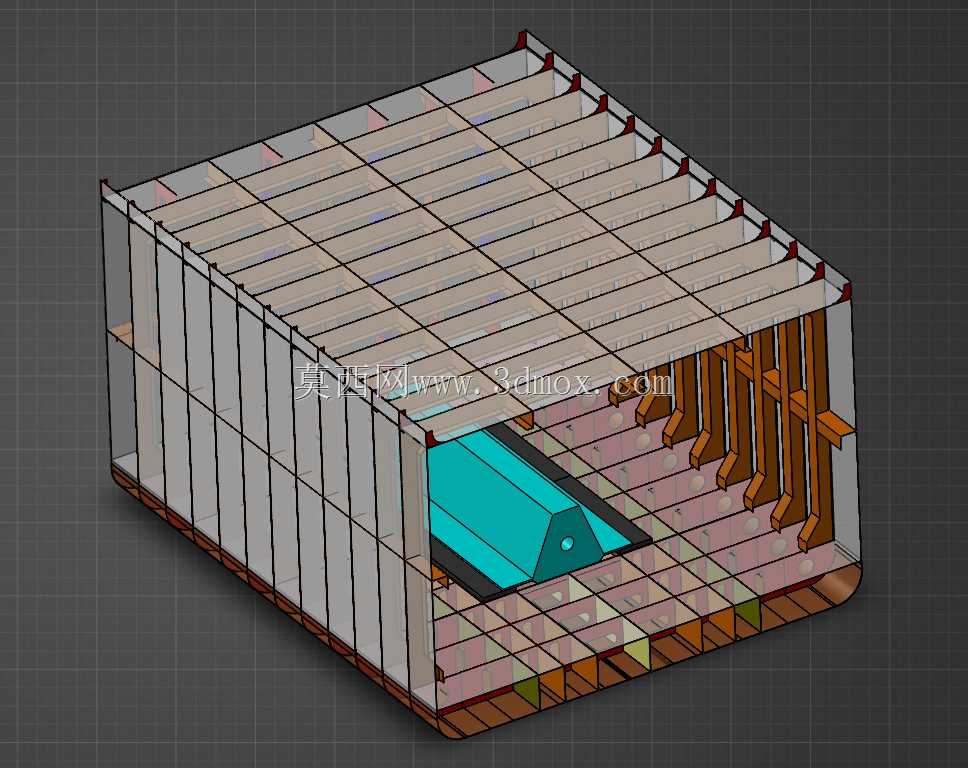

　　本次呈现的是普通货船机舱段的横向舱室结构三维设计成果，核心聚焦货船机舱区域的横向强力系统构造还原，可直接用于船舶结构教学演示、同类型船舶初步方案设计的结构参考，也能作为船舶建造阶段舱室分段预制的工艺参照。从实际航运场景来看，普通干货船的机舱段是全船动力核心承载区域，内部需要布置主机、辅机、管系、轴系通道等核心动力部件，横向舱壁结构不仅要承担船体总纵弯曲带来的横向剪力，还要分隔机舱与相邻货舱、保证舱室的水密完整性，同时为机舱内大型设备提供安装依托的结构基础，是船体结构设计中优先级极高的关键分段。设计过程中首先遵循钢质海船建造规范的相关要求，对横向强肋骨、舱壁扶强材、纵桁贯通节点做了连续化处理，避免出现应力集中的突变截面；

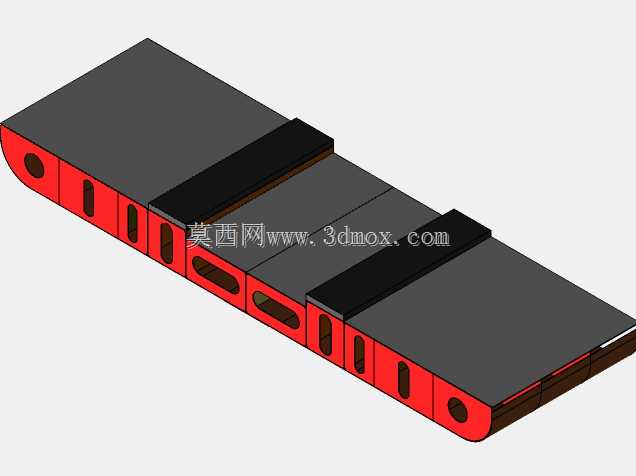

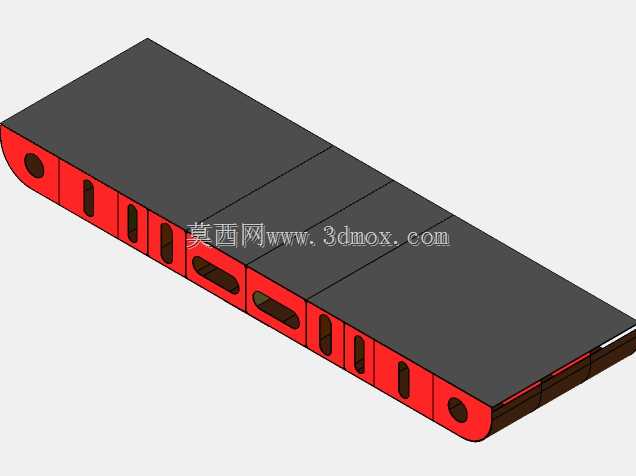

　　舱壁板的厚度分布按照载荷梯度做了差异化设置，靠近船底区域的板厚对应舷外水压力、设备压重的叠加载荷做了加强，靠近甲板区域的板厚则在满足规范最小厚度的基础上，兼顾甲板设备的局部载荷传递需求。整个机舱分段的外形边界严格匹配常规散货船的型线特征，舷侧部分采用纵骨架式结构，横向强肋骨按照规范间距均匀布置，每档强肋骨位置都对应设置舱壁垂直扶强材，扶强材的端部与船底纵桁、甲板强横梁做刚性连接，形成完整的横向封闭框架，保证整个舱段的横向刚度。舱内预留的主机安装区域，底部做了加厚的机座垫板结构，垫板下方对应设置密集的短纵桁与肋板，将主机运行产生的振动载荷均匀传递到整个船底结构，避免局部应力过大导致结构疲劳。

　　舷侧的纵骨贯穿横向强肋骨的开孔做了补板加强设计，保证纵骨的连续性同时不削弱强肋骨的截面强度；舱壁上预留的管系、电缆通道开孔，周边都做了环形加强筋，避免开孔导致的舱壁强度折减超出规范允许范围。从安装边界来看，该舱段前端可直接对接货舱区域的横舱壁结构，后端可对接尾轴管所在的艉尖舱舱壁，上下分别与甲板结构、双层底结构做节点对齐，所有结构件的连接节点都符合船厂常规焊接工艺要求，不需要额外做特殊工艺处理即可直接用于生产设计的深化。整个结构的建模过程严格按照船体结构的实际装配逻辑搭建，所有板缝、骨材的位置都对应实际建造的分段划分逻辑，既可以用于结构力学的有限元分析前处理模型，也可以用于船舶建造的施工交底演示，

　　帮助现场施工人员快速理解舱室内部的结构排布逻辑，减少施工过程中的识图误差。针对机舱区域容易出现的结构腐蚀问题，设计中在压载舱相邻的舱壁位置预留了腐蚀余量对应的板厚增量，骨材的选型也充分考虑了后期维护的可达性，所有需要定期检查的结构位置都预留了足够的操作空间，避免出现结构死角导致后期维护困难。横向框架的刚度设计充分考虑了主机运行时的振动频率，通过调整强肋骨的截面尺寸、扶强材的间距，让整个舱段的固有频率避开主机的常用工作转速区间，减少运营过程中的结构共振风险，提升船舶航行的舒适性与结构使用寿命。
