普通货船货舱横向承载结构三维设计

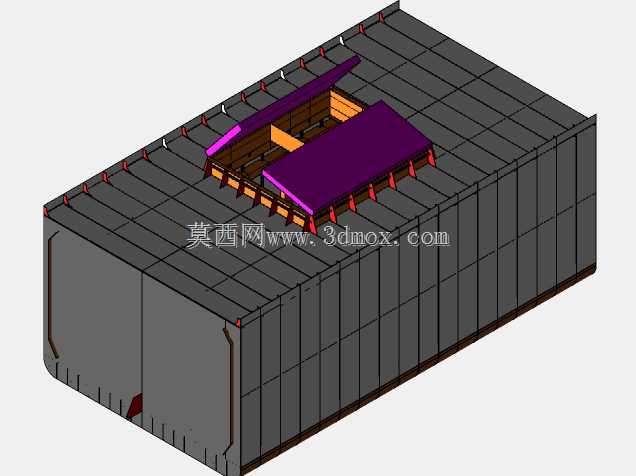

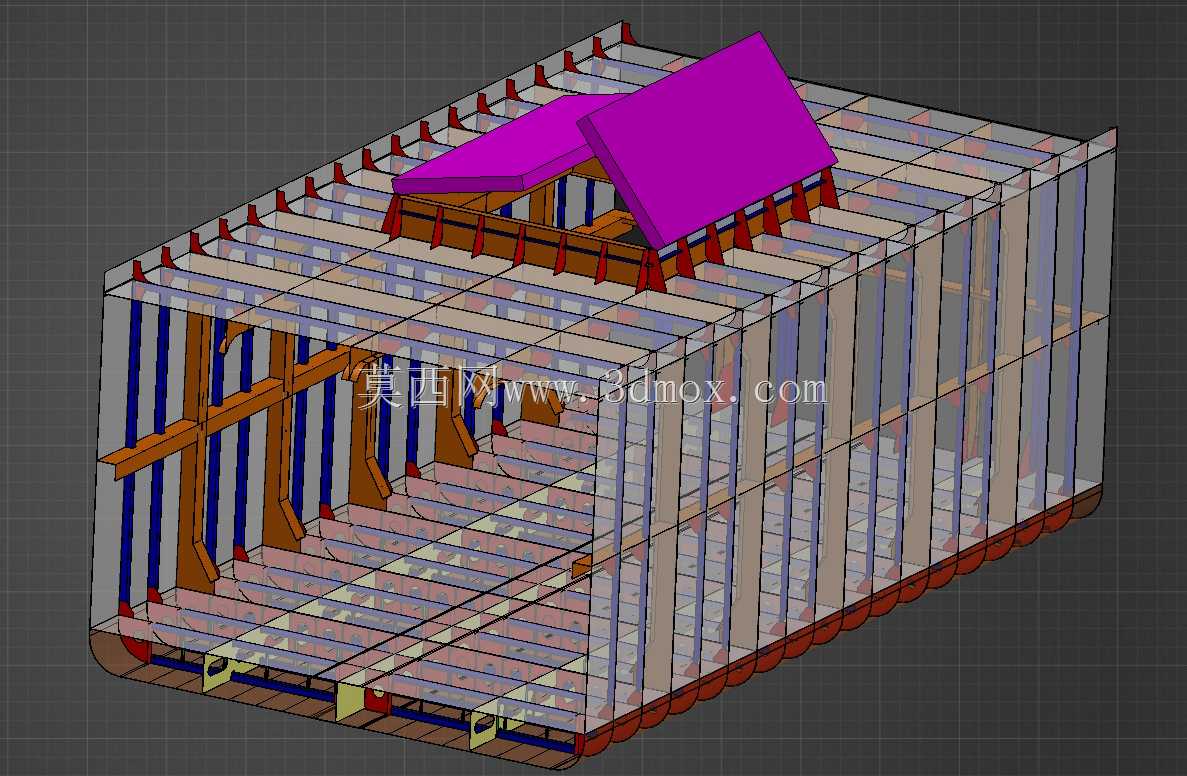

　　在远洋及内河散杂货运输场景中，货舱作为船舶承载货物的核心空间，其结构设计直接决定船舶的载货能力、航行安全性与结构耐久性，本次呈现的普通货船货舱结构，核心聚焦横向承载系统的布局逻辑，还原实船货舱的骨架与围护结构组成。从实际用途来看，该货舱结构主要服务于干散货、件杂货的装载需求，横向系统的核心作用是抵抗船体在波浪中航行产生的横向弯矩、舷侧水压力以及货物堆载产生的侧压力，避免舱壁、舷侧出现过大变形，同时为甲板、舱口围板提供可靠的支撑基础，保障货舱开口区域的结构刚度，适配港口装卸货作业时的设备荷载冲击。从设计思路层面，该结构采用横骨架式布局逻辑，沿船宽方向布置的横向强框架作为主要承力构件，搭配等间距排布的普通肋骨、横梁形成连续的横向承力环，

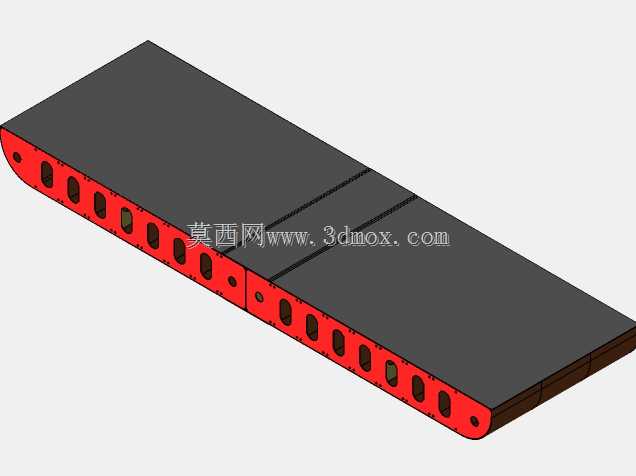

　　舷侧部分的肋骨与底部肋板、甲板横梁刚性连接，形成封闭的受力回路，将舷侧外板承受的水压力、舱内货物的侧压力均匀传递至纵向强构件与船体总纵强度体系中；舱内设置的横向支撑构件，针对大开口货舱的结构薄弱点做了补强，避免舱段在斜浪航行时出现扭转变形，舱口区域的支撑结构兼顾了舱盖安装的基准面精度需求，预留的安装边界能够适配常规滚动式、吊离式舱盖的装配公差要求。从结构组成细节来看，货舱底部采用双层底结构设计，肋板与底纵桁交叉形成网格状承力结构，既可以作为压载水舱的分隔结构，也能在船舶搁浅、触底时提供足够的缓冲防护，避免货舱破损进水；舷侧的肋骨采用不等间距排布，在货舱中部堆载高度最大的区域适当加密肋骨间距，提升局部抗变形能力，

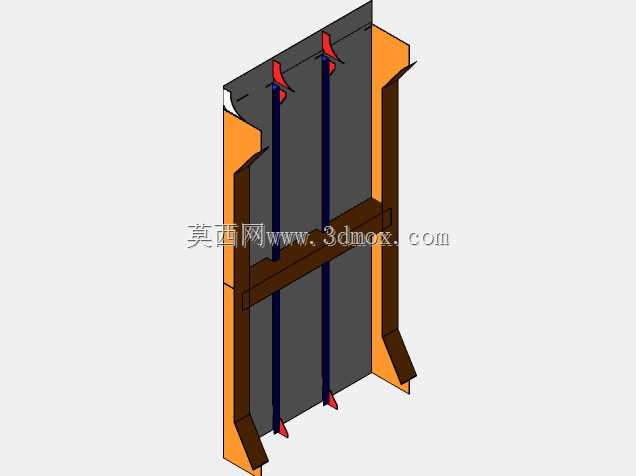

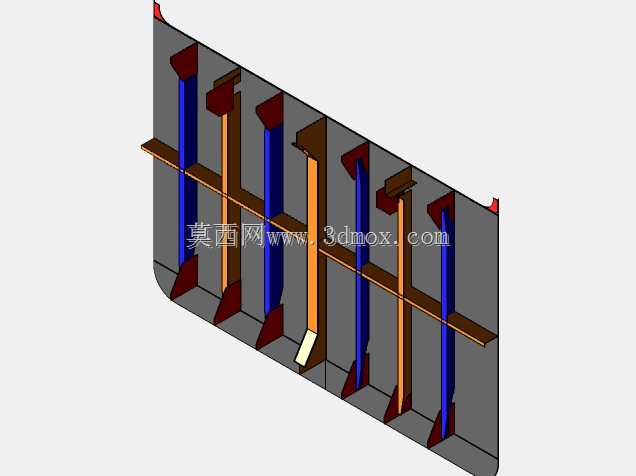

　　靠近舱口端的位置设置强胸横梁，进一步强化横向刚度，减少舱口围板的变形量；舱壁部分采用平面舱壁搭配垂直扶强材的设计，扶强材的端部与底部肋板、甲板横梁有效连接，将舱壁承受的货物侧压力传递至上下端的强结构上，避免舱壁出现失稳变形。从安装边界与尺寸适配角度，该货舱结构的横向框架间距参考常规普通货船的肋距设计，能够适配总纵强度计算中对纵向构件支撑间距的要求，舷侧外板、舱壁板的板厚取值根据不同区域的受力梯度做了差异化设置，高应力区域适当增加板厚并设置加厚板过渡，减少应力集中风险；货舱内部的骨架突出高度控制在合理范围内，避免影响货物的堆装空间，同时预留了货舱内管系、通风通道的布置空间，不会与后续舾装件的安装产生干涉；

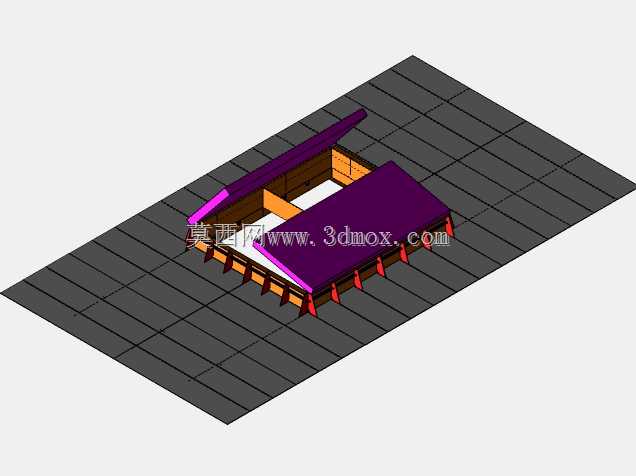

　　舱口区域的支撑结构顶面平整度满足舱盖密封件的安装要求，能够保障货舱的风雨密性能，避免航行中海水进入货舱造成货损。在实际建模过程中，所有构件的连接节点都按照船舶结构设计规范做了细节处理，强框架的腹板与面板连接采用连续角焊缝的模拟形式，构件交叉位置做了切角处理，避免三向焊缝交汇产生的应力集中，骨材端部的连接形式根据受力大小分别采用直接焊接、肘板连接的形式，保障力的传递路径顺畅；横向系统的布局充分考虑了建造工艺的可行性，所有骨材的排布方向尽量统一，减少现场建造时的构件加工与装配难度，板缝的排布也兼顾了钢板的常规供货尺寸，减少材料损耗。该结构模型完整还原了普通货船货舱横向系统的受力逻辑与构造细节，能够帮助船体结构设计人员理解横骨架式货舱的设计要点，也可作为船舶结构教学、有限元分析的基础模型，用于验证不同荷载工况下的结构变形与应力分布规律，为同类型货船的结构优化设计提供参考。
