半排水型游艇船体曲面结构设计

　　在民用船舶与近海作业载具的设计体系中，半排水型船体是兼顾中低速航行稳定性与中高速航行减阻性能的核心构型，不同于纯排水型船体全程依靠排开水体获得浮力、航速提升伴随阻力陡增的特性，也区别于滑行艇高速阶段完全抬升船体脱离排水状态的激进设计，半排水构型在常规巡航航速下仍保留部分排水浮力，同时依靠船体曲面的线型设计获得部分动升力，能够在近海休闲航行、短途客运接驳、近岸水文勘测等场景下，平衡燃油经济性与乘坐舒适性，是中小型游艇设计中应用占比极高的一类船体方案。

　　从实际使用场景来看，这类半排水游艇船体的适配场景覆盖了30米级以下的民用休闲游艇、近海作业交通艇、小型海事巡逻艇等多个领域，在近岸浪高0.5-1.5米的海况下，合理的船体线型能够大幅降低波浪对船体的砰击作用，减少航行过程中的纵摇与垂荡幅度，提升乘员的乘坐体验，同时在遭遇突发近岸横风时，船体水下部分的线型设计能够提供足够的侧向阻尼，降低横漂风险，保障航行操控性。在港口内低速靠泊工况下，船体艏部与艉部的曲面过渡设计，能够减少船体与码头碰撞时的接触应力，配合护舷安装结构可降低靠泊损伤概率。

　　从功能特性维度分析，该船体的曲面设计直接决定了整船的航行阻力、稳性与操纵性能。设计过程中首先需要确定设计水线位置，也就是船体在额定载重状态下的吃水线位置，水线以下的曲面需要兼顾流场顺直性，避免出现曲率突变导致的航行涡流增阻，水线以上的舷侧曲面则需要兼顾甲板可用面积与上浪防护能力，合理的舷弧设计能够在航行过程中引导冲上甲板的浪水快速回流至舷外，减少甲板积水带来的重量增加与稳性损失。船体的横剖面设计从艏部到艉部呈现渐变的曲率变化，艏部采用适度外飘的线型，能够在迎浪航行时破开波面，减少波浪涌上甲板的概率；中部平行中体段的剖面设计兼顾舱内可用空间与排水体积，保障额定载重下的吃水深度符合设计预期；艉部的曲面则需要匹配螺旋桨与舵系的安装空间，保障推进器来流均匀，提升推进效率，同时减少艉部航行时的尾流兴波，进一步降低航行阻力。

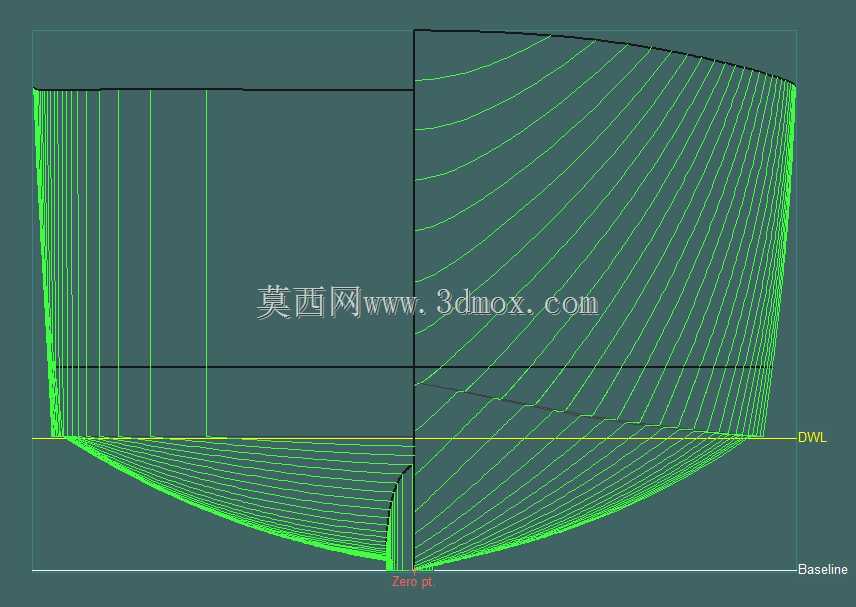

　　设计思路层面，这类船体的曲面构建通常从型线图的基准线开始，首先确定基线、设计水线、各站号的横剖线位置，通过控制点调整各剖面的宽度、吃水与舷弧高度，再通过曲面桥接生成连续的光顺船体曲面，过程中需要反复校验曲面的曲率连续性，避免出现局部凹陷或凸起，否则会在航行过程中产生局部涡流，不仅会增加航行阻力，还可能在长期航行中引发局部结构的空泡剥蚀，损伤船体结构。在曲面光顺完成后，还需要核算船体的排水体积、浮心位置、初稳性高等核心参数，确保浮心纵向位置与设计航速下的压力中心匹配，避免航行过程中出现严重的艏倾或艉倾，影响航行安全。

　　从尺寸边界来看，该船体的设计水线长度对应17.779米的尺度，最大宽度5.024米，这个尺度的船体在码头停靠时，所需的泊位长度预留不小于20米即可满足靠泊需求，泊位宽度预留8米以上即可满足带缆与人员通行的空间要求。船体的拔模斜度设置为0.950米对应的斜度参数，这一参数是船体模具加工或金属船体焊接拼装时的关键工艺参数，合理的拔模斜度能够保障船体在模具脱模或分段拼装时，不会出现曲面结构卡滞，降低生产制造过程中的工艺难度，同时也能减少船体表面的拼接焊缝打磨工作量，提升船体外观的光顺度。船体的型深设计需要匹配34.50吨的实体排水重量，确保在满载人员、燃油、补给物资的状态下，干舷高度满足船舶建造规范的要求，保留足够的储备浮力，应对突发的上浪或短暂超载工况。

　　在实际工程应用中，这类船体模型可直接用于后续的船体结构有限元分析，通过导入曲面模型生成壳单元网格，核算不同浪向、不同航速下船体结构的应力分布，优化肋骨、纵桁的布置位置，在保障结构强度的前提下降低船体自重，提升整船的载重能力。同时该曲面模型也可用于CFD流场仿真，模拟不同航速下的船体阻力、流场分布与兴波情况，进一步微调局部曲面线型，优化航行性能。对于生产制造环节，光顺的船体曲面可以直接导出用于数控切割钢板、加工船体模具，减少生产前的模型修正工作量，缩短从设计到生产的周期。需要注意的是，船体曲面的设计不能仅追求阻力性能，还需要兼顾内部舱室的布置需求，比如机舱位置需要预留足够的主机、辅机安装空间，客舱区域需要保障足够的净高与舱室宽度，这些约束都需要在曲面设计阶段同步考量，避免出现曲面光顺完成后，内部舱室无法布置核心设备的问题。此外，船体的锚穴位置、系缆桩安装位置、舷外机或轴系的开孔位置，都需要在曲面设计阶段预留对应的安装平面，避免后续在曲面上随意开孔破坏船体结构强度与水密性能。
