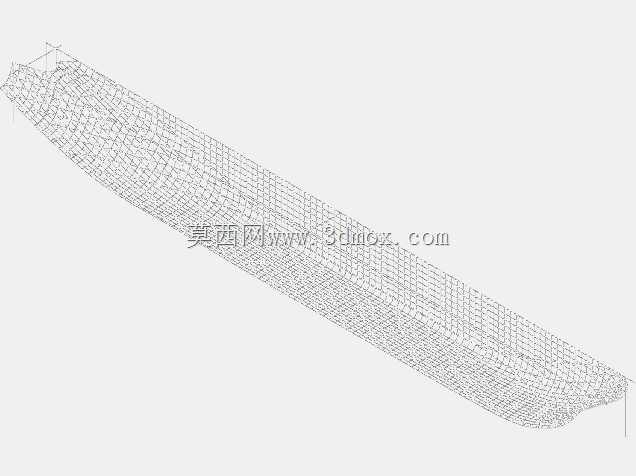

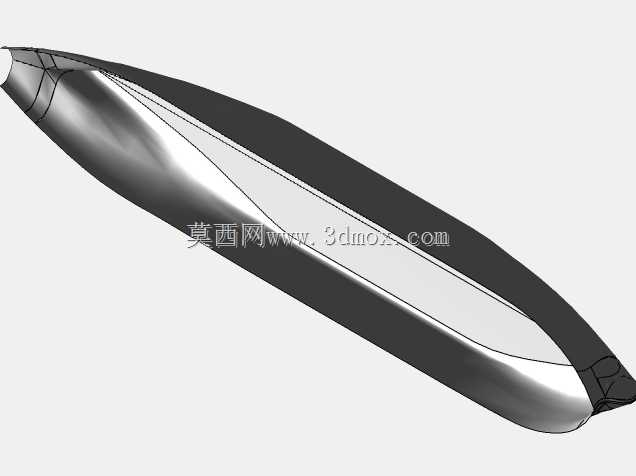

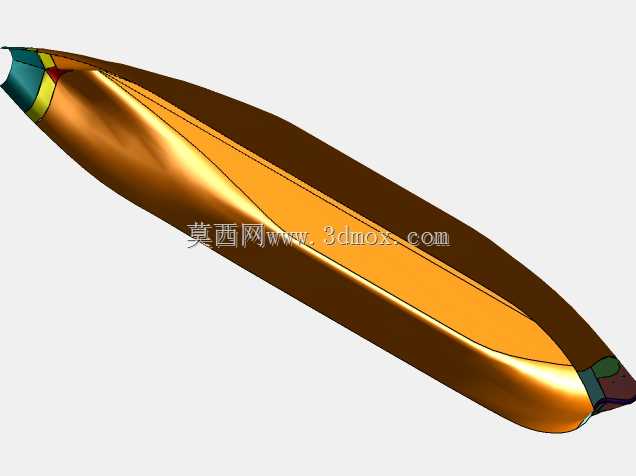

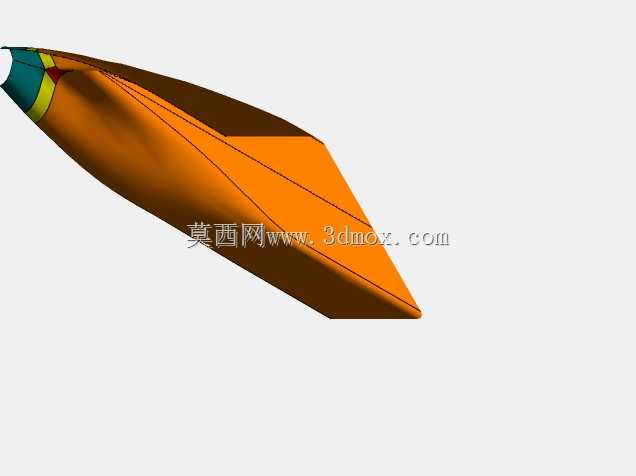

KRISO-KVLCC2型船体曲面三维设计模型

　　在船舶工程的前期研发与性能验证环节，精准的船体曲面模型是所有水动力计算、舱室布局规划、结构强度校核工作的核心基础，本次呈现的KRISO-KVLCC2船体曲面模型，是超大型油轮研发领域通用的标准验证船型，广泛应用于船舶水动力学试验、数值仿真对标、新船型开发参考等场景，不管是高校船舶专业的教学科研，还是造船企业的前期方案论证，抑或是船舶设计软件的功能验证，都能依托该模型完成对应的技术工作。从实际工程用途来看，该模型还原的是超大型原油运输船的裸船体曲面形态，没有叠加上层建筑、舵系、螺旋桨等附属结构，核心作用是为船舶阻力性能预报、流场特性分析、耐波性与操纵性仿真提供统一的几何基准，不同研发团队可以基于同一套船体曲面开展仿真计算，

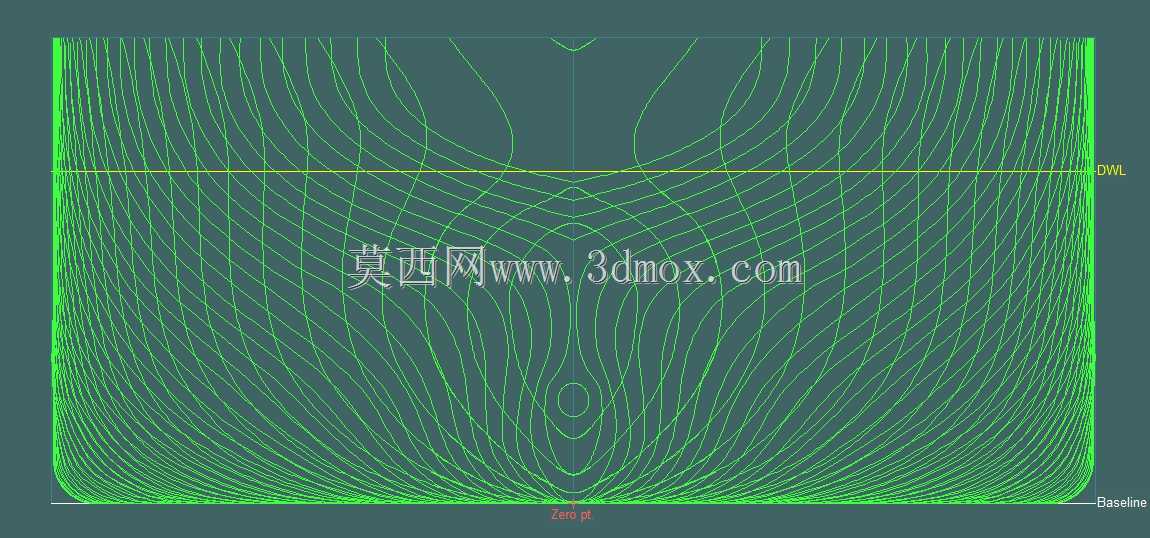

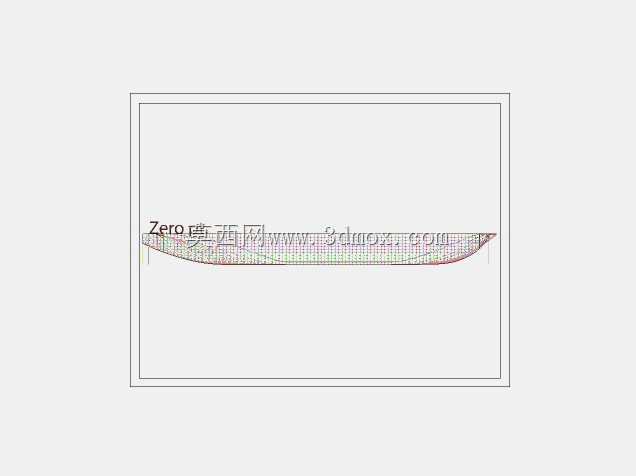

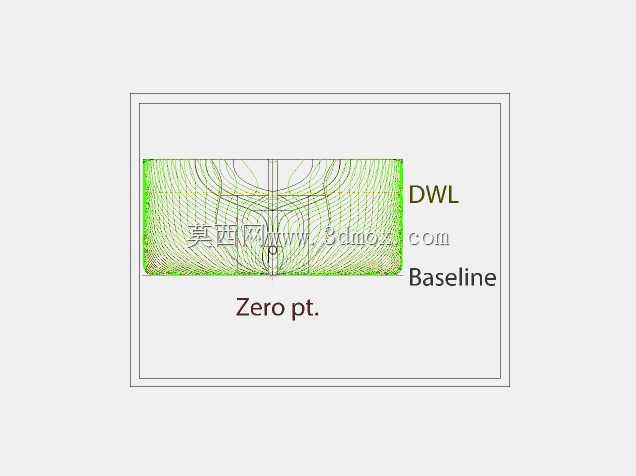

　　消除几何差异带来的结果偏差，让不同研究的试验数据具备横向可比性，这也是该标准船型在行业内被广泛应用的核心原因。从功能特性上看，该模型完整还原了船体的型线特征，包括球鼻艏的曲面过渡、平行中体的平直段形态、艉部的去流段线型变化，所有曲面都满足G2连续要求，不存在曲面褶皱、法向反向、缝隙重叠等几何缺陷，可以直接导入各类CFD仿真软件划分流体计算网格，也能导入船舶设计软件开展型线光顺、舱容计算、外板展开等后续设计工作，不需要工程师再花费大量时间修复几何错误，能大幅缩短前期建模的周期。在设计思路层面，该船型的曲面设计完全围绕超大型油轮的运营需求展开，平行中体段占船长比例较高，能够最大化货舱区域的装载容积，提升原油运输的载货量；球鼻艏的形态经过多轮优化，能够在设计航速下有效抵消艏部波系，降低船舶航行的兴波阻力，减少燃油消耗；艉部的线型采用了适配大直径螺旋桨的U型剖面设计，能够改善螺旋桨盘面处的伴流均匀度，提升推进效率，同时降低艉部的激振力，提升船舶航行的舒适性与结构安全性。从外形尺寸与安装边界来看，该模型对应的实船水线长度为5.605m，最大宽度为1.000m，设计吃水深度为0.319m，对应排水量为1.438t，是按照固定缩比制作的模型尺度，在用于水池试验时，需要匹配对应缩比的试验台架、造波设备与测试仪器，确保试验的傅汝德数与实船保持一致；如果是用于实船设计参考，需要按照目标船的尺度参数对曲面进行等比例缩放，同时结合目标航线的吃水限制、

　　港口靠泊条件对局部线型进行微调，比如针对浅水航线的运营需求，适当调整艏部的底部线型，减少浅水航行时的底吸效应；针对冰区航行的需求，还要对水线附近的外板线型进行优化，满足冰区加强的结构设计要求。在实际建模过程中，该模型的曲面构建严格遵循船舶型线设计的规范，所有站线、水线、纵剖线的交点都满足型值点的坐标精度要求，曲面的曲率变化均匀，没有局部曲率突变的区域，能够避免后续CFD计算时出现局部网格质量差、计算不收敛的问题；同时模型保留了完整的型线参考线，工程师可以根据需要快速提取任意位置的剖面型值，用于外板加工的数控放样、肋骨框架的制作、舱壁位置的定位等生产设计环节。对于船舶设计从业者来说，这类标准船型模型是非常好的设计参考，

　　通过拆解该模型的曲面构建逻辑，可以快速掌握大型运输船的型线设计要点，理解不同线型特征对船舶航行性能的影响，在开发新船型时，可以在该模型的基础上进行改型设计，比如调整球鼻艏的长度与突出量、修改平行中体的长度、优化艉部的去流角，快速得到不同方案的船体曲面，再通过仿真计算对比不同方案的阻力、耐波性、操纵性差异，筛选出最优的设计方案，大幅降低新船型开发的前期成本与周期。在水池试验场景中，该模型可以直接用于制作木质或者石蜡材质的试验船模，安装阻力测试仪、姿态传感器等设备，在拖曳水池中完成不同航速下的阻力测试、流场观测、波浪中运动响应测试等试验项目，试验得到的数据可以用来校准CFD仿真的计算模型，提升后续仿真计算的精度，为实船的性能预报提供可靠的数据支撑。需要注意的是，该模型为裸船体曲面模型，在开展完整的船舶性能计算时，需要根据实际需求添加对应的附属结构，比如舵、螺旋桨、舭龙骨、轴包套等，才能得到更贴近实船的计算结果；如果是用于结构设计，还需要在曲面的基础上生成实体模型，根据总纵强度、局部强度的计算结果设置不同区域的外板厚度，添加肋骨、纵骨、横梁等内部结构，完成整个船体的结构设计工作。
