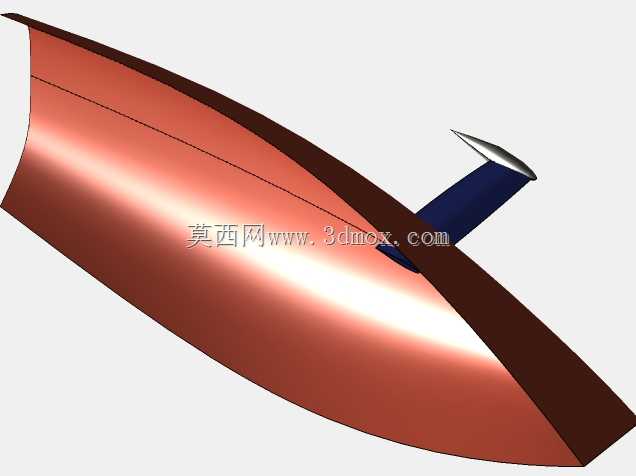

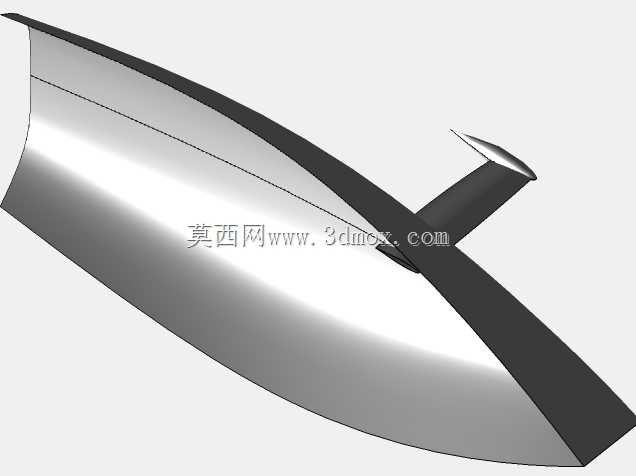

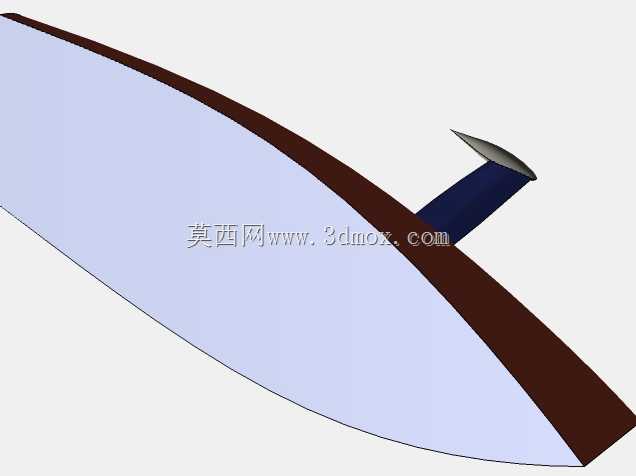

单体帆船曲面船体结构三维数模

　　从事船舶结构设计十余年，经手的帆船船体方案不下二十套，这套曲面船体的建模逻辑完全贴合竞赛类单体帆船的实际工程需求，没有多余的装饰性曲面，每一条型线都对应航行过程中的实际受力与流场表现。先从实际应用场景说起，这类船体主要适配近岸竞赛帆船与小型休闲巡航帆船，既需要满足近岸复杂海况下的抗浪稳定性，也要兼顾顺风、逆风航行时的减阻需求，日常作业中，船体曲面的顺滑度直接影响航行时的涡流产生量，哪怕局部曲面有0.1度的曲率突变，在6节以上航速时就会产生明显的附加阻力，这也是建模过程中反复调整型线顺滑度的核心原因。

　　从功能特性来看，该船体采用深V型结合U型舭部的混合线型，水线以下的曲面过渡完全按照航行姿态下的吃水状态设计，满载状态下的水线长度对应最大航速下的兴波阻力最优区间，船艏部分的外飘曲面做了渐进式收窄处理，既能避免高速航行时的艏部上浪，也能在迎浪航行时减少砰击载荷对船体结构的冲击。船艉部分采用宽平式的艉封板设计，配合曲面的顺滑过渡，能够有效优化螺旋桨工作区域的伴流均匀度，降低航行过程中的艉部振动，同时也为后续舵系、压载龙骨的安装预留了足够的结构空间，不会出现安装边界与曲面干涉的问题。

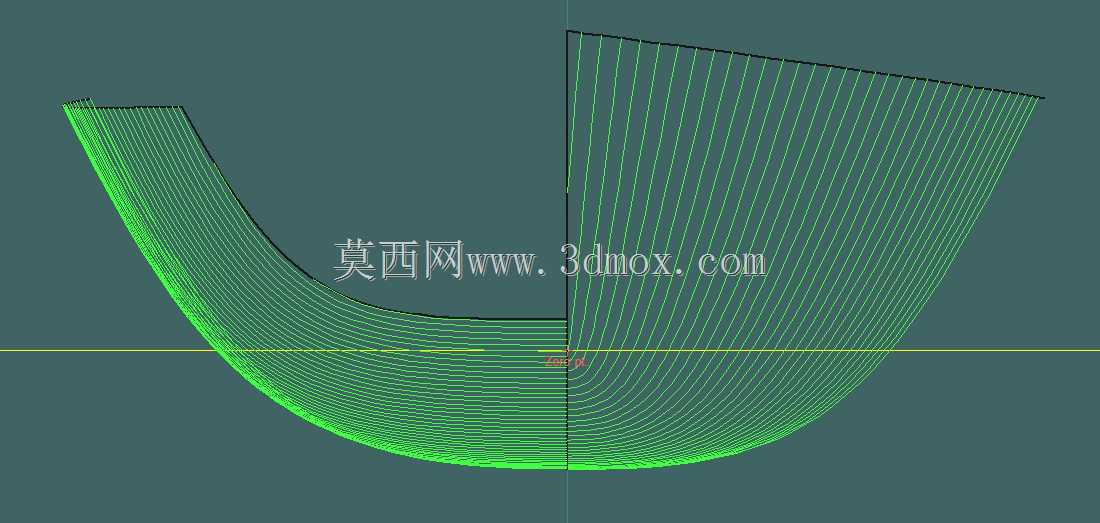

　　设计思路上，整个船体建模从型值点放样开始，没有采用简单的拉伸、倒角等快速建模方式，而是先根据水动力计算得到的各站型值点搭建控制线架，再通过曲面搭接、曲率匹配的方式逐步生成整体曲面，每一块曲面的边界都做了G2连续处理，确保后续做结构有限元分析时，网格划分不会出现畸变单元，也能为后续的船体外壳数控加工、模具制作提供精准的数模依据。建模过程中特意规避了很多新手容易犯的错误：比如船舯部位的最大宽度位置没有设置在船体中部，而是向船艏方向偏移了约5%的水线长度，这个细节是为了优化迎风航行时的船体横倾恢复力矩，配合压载龙骨的安装位置，能够让帆船在30度横倾角时依然保持足够的扶正力矩，不会出现侧翻风险。

　　尺寸与安装边界方面，船体的整体型宽控制在兼顾稳性与减阻的平衡区间，型深尺寸满足近岸航行的干舷规范要求，船底的龙骨安装面做了局部加厚的曲面预留，安装区域的曲面法向完全垂直于船体基线，确保龙骨安装后不会出现角度偏差，影响航行航向稳定性。舵系安装位置的曲面做了局部平直化处理，预留的舵杆安装孔位边界与周围曲面保持顺滑过渡，避免航行时在舵叶前方产生乱流，影响舵效。船体内部的肋骨安装位也在曲面建模时做了对应标记，每一档肋骨的安装面都与船体曲面完全贴合，后续生产时不需要再做二次修型，能够大幅缩短船体建造的周期。

　　从工程落地的角度看，这套曲面数模可以直接对接后续的结构设计、性能仿真、模具加工全流程，不需要再做曲面修复，所有的曲率变化都符合船舶建造的工艺要求，不会出现曲面无法展开、加工时出现褶皱的问题。尤其是船艏到船舯的曲面过渡段，经过多次曲率检查，没有出现反弯点，能够保证水流沿着船体曲面顺畅流向船艉，减少航行阻力的同时，也能降低船体表面的海生物附着概率，减少日常维护的工作量。对于从事小型帆船设计的从业者来说，这套数模的型线逻辑可以直接作为同尺度帆船设计的参考基准，只需要根据具体的载重需求、航行区域调整局部型值，就能快速衍生出适配不同场景的船体方案，大幅缩短前期方案设计的周期。
