护卫舰船体曲面结构三维数模设计

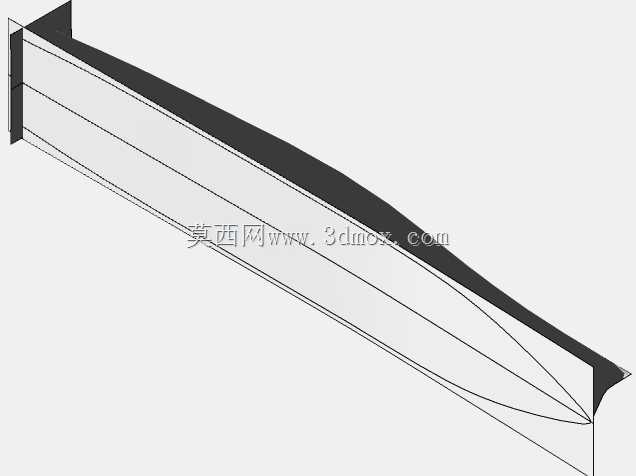

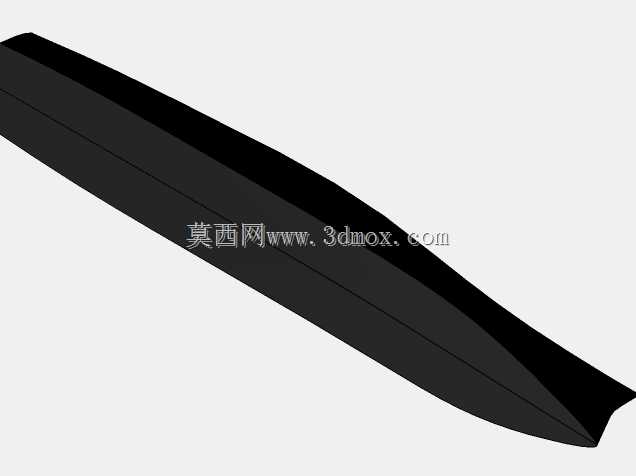

　　在船舶总体设计环节，船体曲面的建模精度直接决定后续水动力仿真、舱室布局、结构强度校核的可靠性，这款护卫舰船体的三维表面与实体模型，完全围绕近海巡逻、低烈度护航任务的实际需求搭建，没有冗余的装饰性曲面，所有型线都服务于航行性能与舱容利用率的平衡。从实际工程应用场景来看，这类中型护卫舰的船体模型，首先会用于船舶初步设计阶段的型线优化，配合计算流体动力学仿真，校验不同航速下的兴波阻力、粘压阻力分布，调整艏部入水角、艉部去流段的曲率变化，避免航行中出现严重的艏部砰击或者螺旋桨伴流不均的问题；其次会作为结构设计的基准载体，在曲面基础上搭建肋骨、纵桁、外板的骨架结构，核算不同工况下的总纵强度、局部强度，确保高海况下船体结构不会出现失稳变形；同时还能用于后续的航行性能预报，通过模型换算得到实船的稳性、耐波性参数，为后续的动力系统选型、武器设备布置提供安装边界参考。

　　从设计思路上看，这款船体的型线设计没有盲目追求高速性能，而是平衡了快速性、耐波性与舱容需求，80米的总长尺度下，12.521米的最大宽度设置在船中偏前位置，既保证了中低速航行时的横稳性，给上层建筑的武器、雷达设备留出足够的布置宽度，也避免了船宽过大带来的摩擦阻力飙升；3米的设计吃水深度，适配近海、专属经济区的大部分航道水深，不需要频繁候潮进出港口，同时这个吃水深度下的方形系数设置，兼顾了1378吨排水量下的内部舱室空间，能够容纳动力舱、居住舱、弹药舱、燃油舱等必要功能舱室，不会出现舱室布置局促、设备检修空间不足的问题。型线的曲率过渡全程保持G2连续，尤其是球鼻艏与主船体的衔接处、艉部轴出口位置的曲面，没有出现曲率突变的折角，既减少了航行时的涡流阻力，也降低了外板加工时的冷弯难度，船厂在进行外板数控切割、冷压成型的时候，不需要制作过多复杂的压模，能够有效缩短建造周期，降低加工成本。

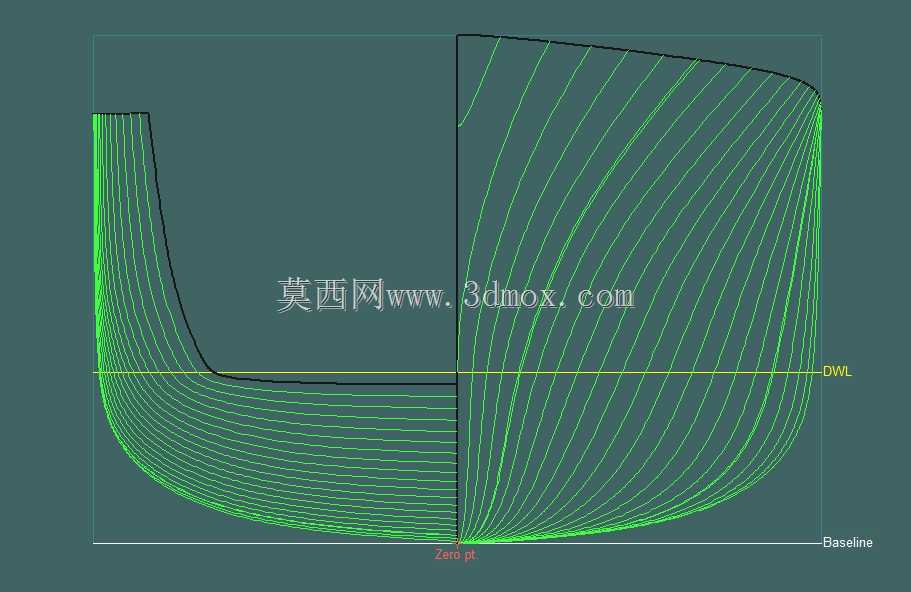

　　在实际建模过程中，这类船体曲面通常会先通过型值表搭建横剖线、纵剖线、水线三组控制线，反复校验三组线的交点偏差，确保所有型值点的误差控制在工程允许范围内，再通过曲面放样生成完整的外表面，之后加厚生成实体模型，整个过程需要反复调整控制点的权重，避免曲面出现局部凹陷或者鼓包，否则后续生成的外板会出现加工余量不均、装配时无法对齐肋骨框架的问题。从安装边界来看，这款船体的主甲板边线曲率平缓，艏部舷弧高度足够，能够减少上浪对艏部武器设备的冲击，艉部的平甲板区域预留了足够的长度，能够满足起降小型舰载直升机、布置拖曳声呐设备的空间需求；船体底部的基线平直度控制严格，在船中0.4倍船长的区域保持平直，方便后续进坞坐墩的时候，坞墩的受力均匀，不会出现局部应力集中压坏船底板的问题；两侧的舭部位置设置了连续的舭龙骨安装面，不需要额外修改曲面就可以直接加装舭龙骨，提升船舶的横摇阻尼，改善高海况下的耐波性，减少舰员的晕船率，也提升舰载武器的射击精度。

　　不同于民用运输船的船体设计，护卫舰的船体还要考虑战时的抗损性，这款模型的曲面在水线附近的外板倾角经过优化，能够在一定程度上偏转小口径武器的射弹，减少穿甲损伤；同时水下部分的型线过渡均匀，能够降低航行时的水下噪声，减少被声呐探测的概率，提升隐蔽性。在进行CFD仿真验证的时候，这款船体的模型可以直接导入流体仿真软件，划分边界层网格，校验不同吃水、不同航速、不同浪向角下的阻力、升沉、纵摇参数，对比不同球鼻艏方案的减阻效果，不需要重新修复曲面几何，能够大幅缩短前期设计的迭代周期。另外在进行总布置设计的时候，这个实体模型可以直接作为装配基准，将主机、发电机组、传动轴、螺旋桨、舵机等设备按照实际安装位置装配进去，检查设备之间是否存在干涉，检修通道是否通畅，重心位置是否在设计允许的范围内，避免后续建造阶段才发现设备布置冲突，导致大规模返工。对于船舶设计从业者来说，这类经过实际工程验证的船体模型，能够作为同尺度舰船设计的参考母型，通过型线变换快速生成新的设计方案，大幅提升初步设计的效率，减少从零开始建模带来的型线误差。
