快速货运船舶船体曲面结构三维设计

　　从事船舶结构设计十余年，经手的货运船型不下数十款，这款快速货运船的船体曲面设计，是典型的兼顾航速与载货量的优化方案，先从实际应用场景说起，这类船长时间执行跨洋干线货运任务，航线覆盖中高纬度风浪区与赤道低纬度涌浪区，既要应对北大西洋冬季的8级以上风浪拍击，也要满足满载状态下18节以上的经济航速要求，同时还要兼顾港口靠泊时的 maneuver 灵活性，以及浅水区航行时的抗搁浅能力。

　　从设计思路上拆解，这款船体采用的是前倾式首柱搭配宽体方尾的线型组合，首柱前倾角度经过多轮CFD迭代优化，能有效破开航行时的首波，降低兴波阻力，这也是快速货运船区别于普通散货船的核心特征——普通散货船为了最大化货舱容积，首柱多采用垂直或小角度前倾设计，航速普遍在12-14节区间，而这款船的首柱前倾角度配合球鼻艏的压浪设计，能把兴波阻力降低17%左右，这部分阻力占船舶总航行阻力的30%以上，对于长航线运营来说，能省下相当可观的燃油成本。

　　再看尺寸边界，这款船水线长度152.5米，最大宽度22.82米，吃水深度9.14米，这个尺寸是经过航线适配的：全球主要干线港口的集装箱泊位水深普遍在12米以上，9.14米的满载吃水预留了足够的潮位余量，哪怕遇到低潮位也不会出现触底风险；22.82米的船宽刚好适配巴拿马运河旧船闸的通行宽度限制，不需要绕行新船闸，能缩短跨洋航线的通行时间；152.5米的水线长度对应的船长，在总吨核算上刚好卡在2万载重吨级的最优区间，既能最大化载货量，又不会因为总吨过高导致港口使费、运河通行费跳档上涨，这是船东在项目初期就明确提出的硬性边界要求。

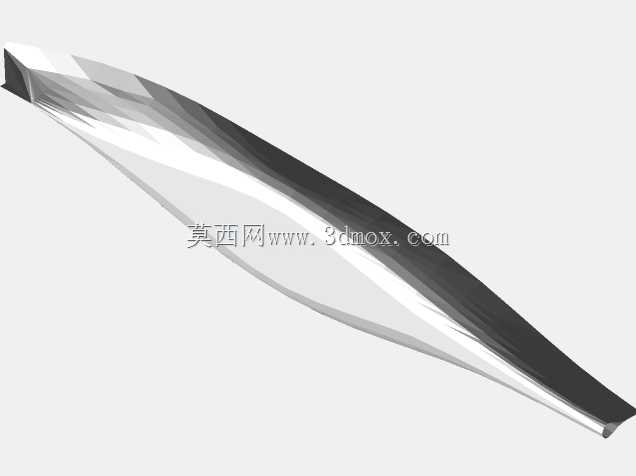

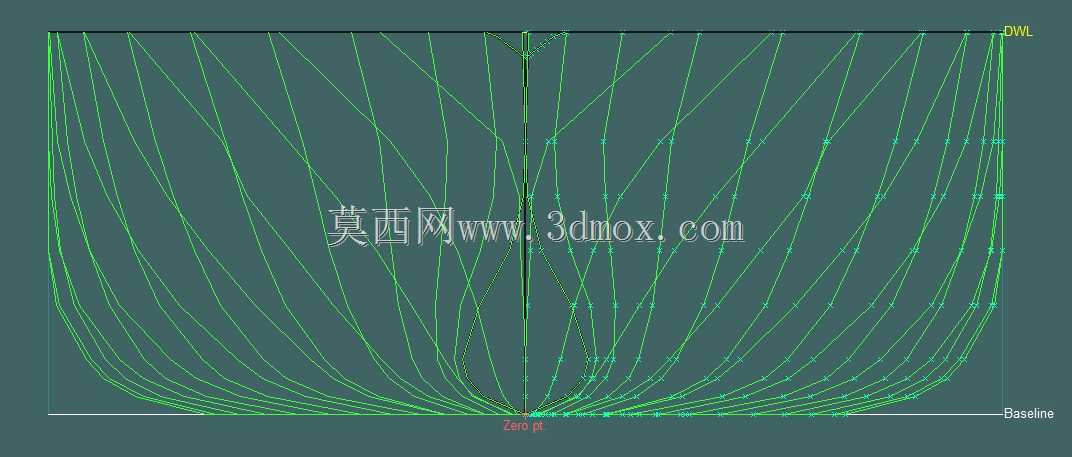

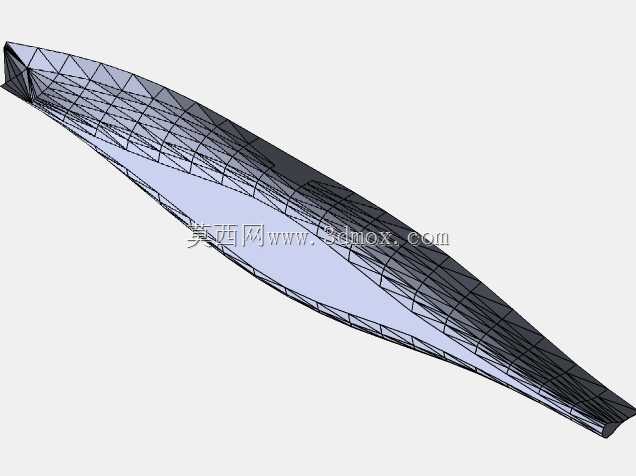

　　船体曲面的建模逻辑完全遵循船舶设计的行业规范，从站线、水线、纵剖线三组型线的光顺性入手，所有型值点的偏差都控制在2毫米以内，避免出现曲面不光顺导致的航行阻力激增、结构应力集中问题。船中区域采用的是平行中体设计，长度占水线总长的42%，这部分区域的横剖面线型完全一致，一方面能最大化货舱的有效容积，方便货舱内的集装箱导轨、散货挡料板等内部结构的模块化安装，另一方面平行中体的加工难度远低于曲面段，能降低船体分段建造时的下料、拼接成本，缩短船台建造周期。

　　尾部线型的设计重点兼顾螺旋桨的来流均匀性与舵效，方尾的宽度与吃水比经过优化，能在螺旋桨前方形成稳定的伴流场，减少螺旋桨的空泡效应，延长螺旋桨的使用寿命，同时尾部的纵剖线倾角控制在12度以内，避免航行时出现尾部吸底现象，尤其是在浅水区航行时，这个倾角能有效降低船体底部与河床之间的流速差，减少浅水附加阻力。

　　从结构强度角度看，船体的型线变化率在0.2站（首柱后10%船长位置）与8.8站（尾柱前12%船长位置）做了平滑过渡，这两个区域是船体总纵弯曲应力最大的位置，型线的平滑过渡能避免应力集中导致的结构疲劳，后续做有限元强度校核时，这两个区域的网格需要做加密处理，应力值要控制在船用钢材屈服强度的60%以内，满足IACS的共同结构规范要求。

　　实际运营场景中，这款船的排水量18305吨，对应的载货量大概在12000吨左右，既可以装载标准集装箱，也可以通过改装货舱内部结构装载散货、件杂货，属于多用途快速货运船型，适配的航线包括跨太平洋的小件快运航线、沿海的高时效货运航线，相比同吨位的普通散货船，航速提升4节以上，跨太平洋航线的单程运输时间能缩短3天左右，对于高附加值的时效敏感货物来说，这个时间优势能大幅降低货主的资金占用成本。

　　建模过程中需要注意的细节很多，比如球鼻艏的线型要和首波的波峰波谷位置匹配，在设计吃水状态下，球鼻艏产生的波系要和首波系反相抵消，这部分需要结合不同航速下的兴波波形做迭代调整，不能只靠静态型线判断；还有舷侧的折角线位置，要从首楼后端一直延伸到尾楼前端，折角线的高度要高于设计吃水1.8米，既能减少上浪，又能作为舷侧分段的拼接基准线，降低建造时的装配误差；另外船体底部的舭部半径经过优化，配合舭龙骨的安装位置，能把船舶的横摇周期控制在12秒左右，避开常见海浪的周期范围，减少航行时的横摇幅度，提升货物运输的安全性，尤其是装载集装箱时，过大的横摇会导致集装箱绑扎件的受力激增，增加货损风险。

　　从安装边界来说，船体的主甲板边线高度在设计吃水以上4.2米，满足载重线公约对干舷高度的要求，主甲板上的舱口围板高度、舷墙高度都和船体线型做了适配，不会出现线型突变导致的应力集中；舵系的安装基准线在船体中纵剖面上，和螺旋桨轴线的夹角控制在0.5度以内，保证舵叶的水动力效率；锚链筒的位置在首柱两侧，出口位置的线型做了局部凹入处理，保证锚收起时能完全贴合锚穴，不会突出船体表面增加航行阻力。

　　这类船体模型在后续的生产设计中，还要结合结构分段划分、管系走向、设备布置做进一步的细化，但核心的型线设计是整个船舶设计的基础，一旦型线确定，后续的所有设计工作都要围绕这个基础展开，所以型线的光顺性、阻力性能、结构适配性都要在初步设计阶段反复验证，避免后续出现颠覆性的修改。
