SillOptics系列f-Theta场镜透镜组件

　　这套f-Theta透镜组件是激光加工设备光路系统中的核心光学部件，主要适配激光打标、激光雕刻、激光精密切割类设备的扫描光路，承担着将振镜偏转的激光束在整个加工幅面内实现平场聚焦的核心作用，区别于普通聚焦透镜的球面聚焦特性，f-Theta透镜通过特殊的光学面型设计，能够保证激光束在整个扫描工作幅面内的聚焦光斑尺寸均匀一致，聚焦点始终落在同一加工平面上，避免普通透镜在扫描边缘出现的光斑畸变、聚焦离焦、加工能量不均的问题，直接决定了激光加工设备的有效加工幅面、边缘加工精度以及整幅面的加工一致性。

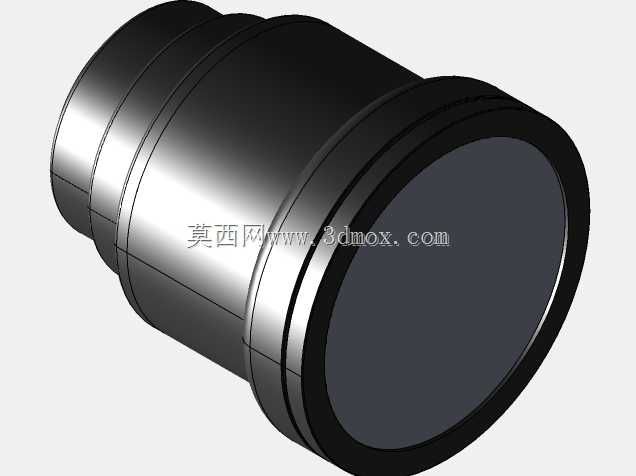

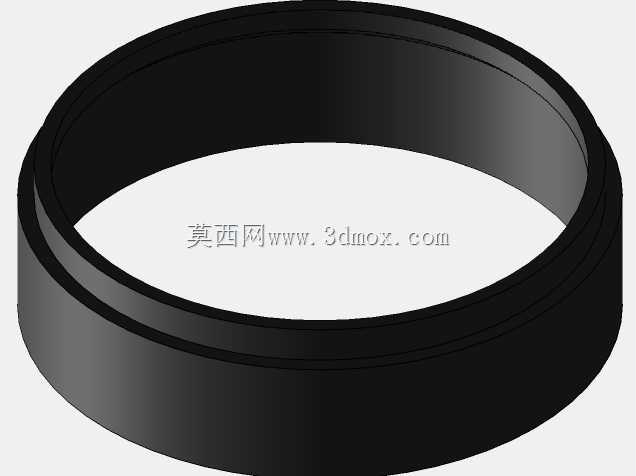

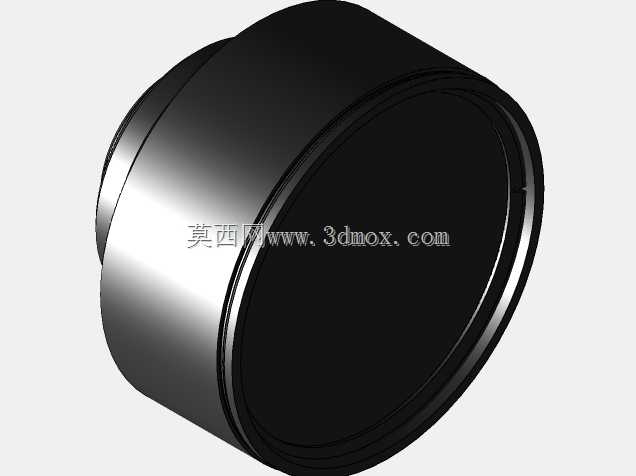

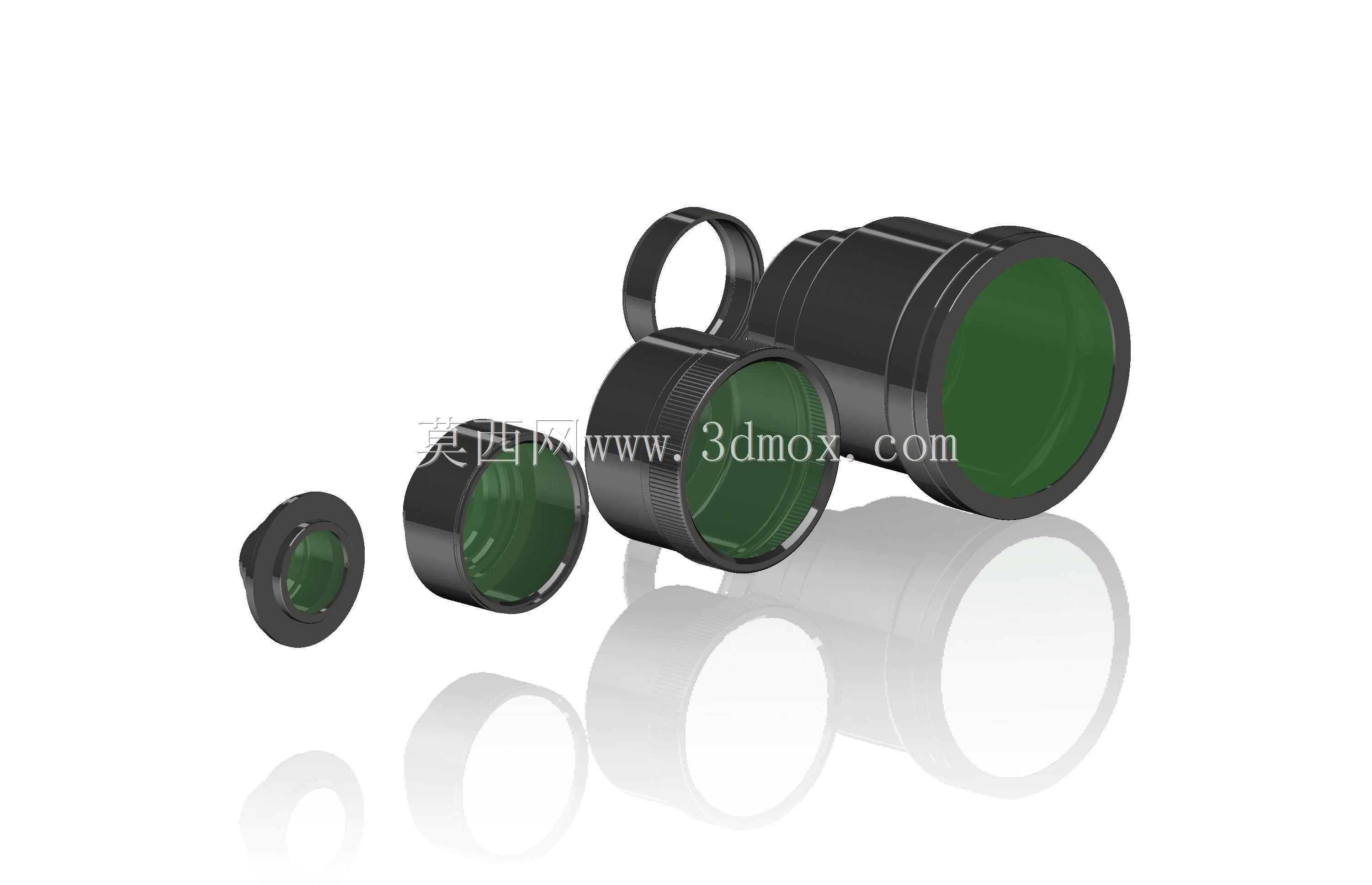

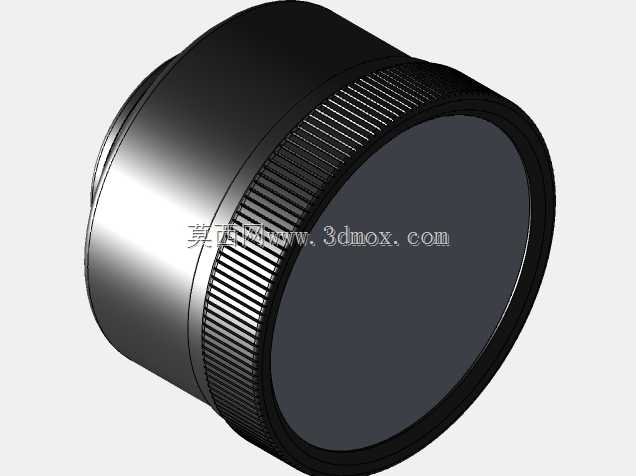

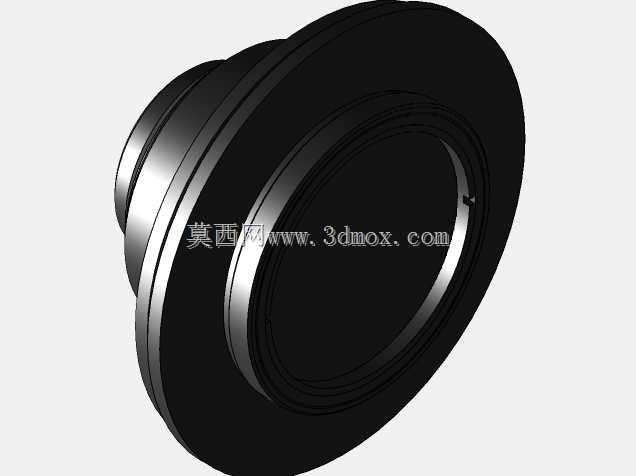

　　从组件构成来看，整套透镜包含多片不同口径、不同曲率的光学透镜以及配套的透镜安装环，不同型号的透镜分别对应不同的工作波长、扫描幅面与焦距参数，可适配1064nm光纤激光、532nm绿光激光、355nm紫外激光等不同光源类型的加工设备，透镜环作为透镜的安装定位载体，采用高精度的机械加工公差设计，每一片透镜与对应透镜环的配合间隙控制在微米级，保证透镜安装后的光轴同轴度，避免透镜装夹倾斜带来的像差偏移问题。透镜环的外圆设置有标准的安装定位台阶与锁紧螺纹结构，可直接适配主流场镜的标准镜筒安装接口，安装时无需额外定制转接结构，可直接替换同规格参数的老旧场镜组件，降低设备维护的配件适配成本。

　　在实际设备应用场景中，这类f-Theta透镜通常安装在振镜扫描系统的输出端，位于振镜的下方，激光束从激光器输出后经过扩束镜调整光束直径，再进入X、Y轴振镜完成角度偏转，最终通过f-Theta透镜聚焦到工件加工表面。设计这套透镜组件时，首先需要匹配对应振镜的入射光瞳直径，保证振镜全角度偏转时的激光束都能完整通过透镜通光孔径，避免出现边缘光束被切割导致的能量损失；其次需要严格校正场曲、畸变、像散等多种光学像差，保证在整个扫描幅面内，任意位置的聚焦光斑圆度、能量集中度都满足加工要求，比如在大幅面激光打标应用中，边缘位置的打标线条粗细需要和中心位置保持一致，不会出现边缘线条变粗、打标深度变浅的问题；在精密激光切割应用中，透镜的聚焦光斑质量直接决定了切缝宽度与切割断面的粗糙度，高精度的f-Theta透镜能够将聚焦光斑控制在十几微米的量级，实现薄型材料的高精度无毛刺切割。

　　从安装边界尺寸来看，不同型号的透镜组件对应不同的焦距参数，常见的焦距规格覆盖100mm到420mm区间，对应的有效扫描幅面从100mm×100mm到400mm×400mm不等，透镜的通光孔径根据适配的振镜规格设计，常见的通光孔径匹配10mm、12mm、14mm、20mm入射光瞳的振镜，透镜环的外圆直径、安装螺纹规格均遵循行业通用的安装标准，可兼容绝大多数主流品牌的激光加工设备镜筒结构。安装过程中需要注意透镜的安装方向，每一片透镜的凸凹面朝向都经过严格的光学仿真验证，装反会直接导致聚焦性能下降、像差超标，透镜环的锁紧力度需要控制在合理范围，避免锁紧力过大导致透镜产生内应力，进而引起透镜面型变形影响光学性能，同时透镜的光学表面镀有对应工作波长的增透膜，能够将对应波长激光的表面反射率控制在0.5%以下，减少激光能量的反射损失，同时避免反射光回返到激光器内部造成激光器损坏。

　　在结构设计细节上，透镜环采用轻量化的金属材质加工，表面做发黑消光处理，避免透镜筒内部的杂散光反射对加工光路造成干扰，透镜与透镜环之间采用隔圈定位，保证多片透镜之间的空气间隔严格符合光学设计的参数要求，隔圈的厚度公差控制在0.01mm以内，避免间隔偏差导致的光学离焦问题。整套组件的机械结构设计充分考虑了工业现场的使用环境，透镜的安装结构具备一定的防尘密封能力，减少加工过程中产生的粉尘、烟雾附着在透镜表面，延长透镜的清洁维护周期，同时透镜的光学基材选用低膨胀系数的光学玻璃材料，在长时间连续激光照射的工况下，能够避免热膨胀导致的透镜面型变化，保证长时间加工过程中的焦点稳定性，减少设备加工过程中的焦点漂移问题，提升批量加工的工艺一致性。

　　对于设备选型与结构设计人员来说，选用这类f-Theta透镜组件时，首先需要匹配自身设备的激光器波长、振镜入射光瞳直径、所需的加工幅面与工作距离，不同焦距的透镜对应的工作距离不同，焦距越长工作距离越大，对应的聚焦光斑也会相应变大，需要根据实际的加工精度要求、工件的装夹空间选择对应参数的透镜组件；在三维建模装配过程中，需要严格按照透镜的光学间隔参数搭建装配关系，保证光轴与振镜的旋转中心重合，避免装配偏差导致的扫描幅面偏移、边缘加工质量下降问题，同时需要预留足够的安装调整空间，方便现场安装时的光轴校准与焦点位置调整。
