Schroff前面板安装固定支架结构设计

　　在工业机箱、插箱式电子设备的装配场景中，前面板支架是承担面板定位、载荷传递、安装对位的核心连接构件，这类零件的设计精度直接决定了前面板与机箱主体的装配间隙、插拔模块时的结构稳定性，以及长期使用下的连接可靠性。本次涉及的Schroff前面板支架，主要适配标准插箱的前面板安装工位，多用于19英寸标准机柜内的插箱模块、工业测控机箱、通讯插框的前面板固定场景，在实际设备运行中，需要承担前面板自身重量、面板上安装的指示灯/开关/连接器的附加载荷，同时还要抵消模块插拔时产生的侧向冲击力，避免前面板出现移位、变形或连接松脱的问题。

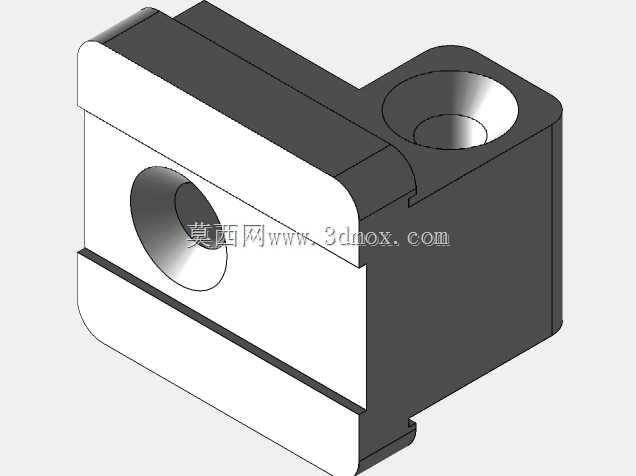

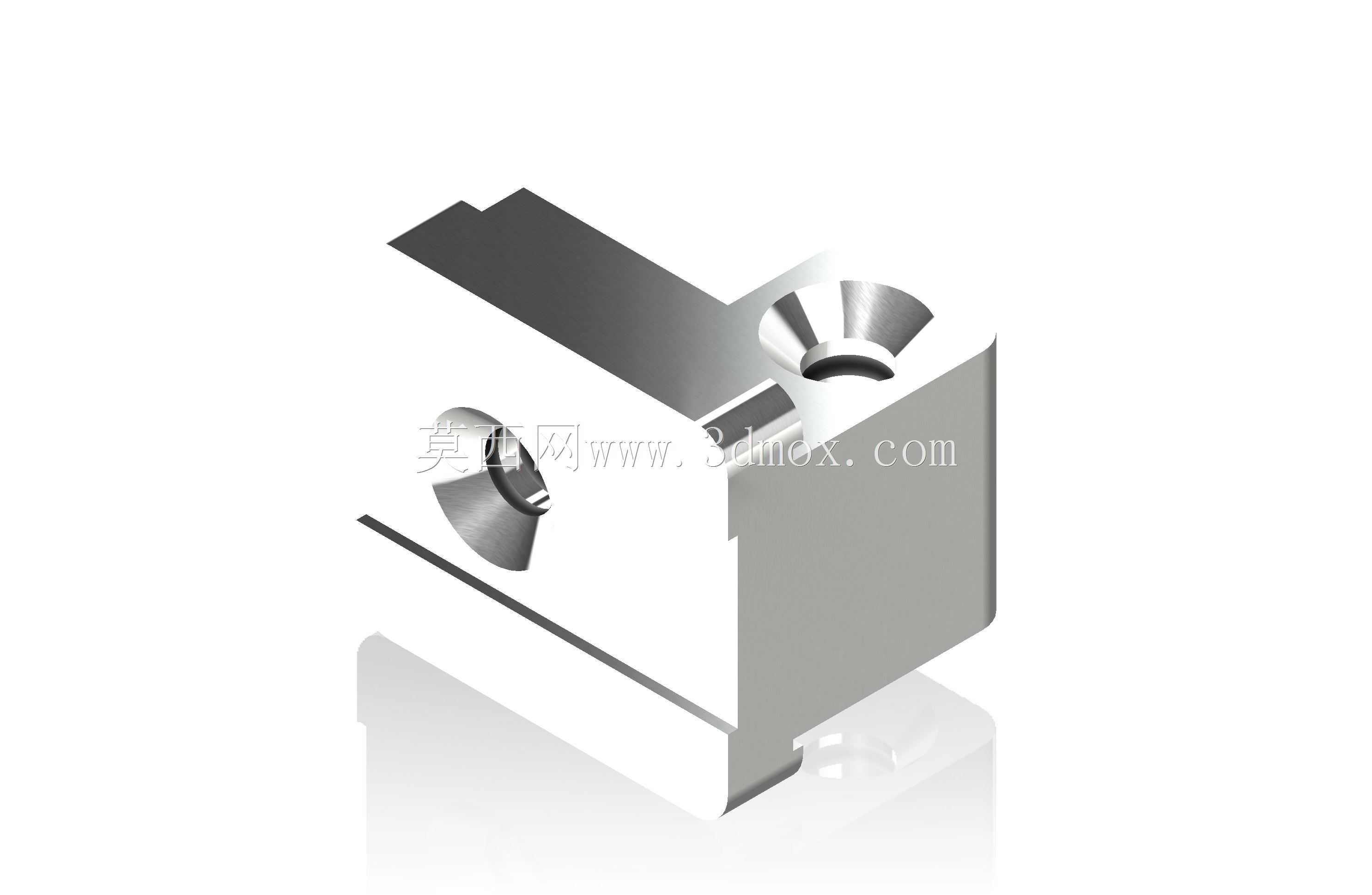

　　从结构设计思路来看，该支架采用一体化机加工成型的块状结构，没有额外的拼接焊缝或组装连接件，整体刚性表现优异，能够在紧凑的安装空间内提供足够的支撑强度。支架主体为直角支撑构型，其中一个立面用于与机箱侧梁或安装横梁贴合固定，另一个立面用于承托前面板的内侧安装边，两个垂直立面的垂直度公差控制在0.05mm以内，确保前面板安装后与机箱正面保持齐平，不会出现歪斜、突出或内凹的装配缺陷。支架上设置的两处沉头安装孔，分别对应两个连接方向的固定需求，其中朝向面板侧的沉孔为锥面沉孔设计，能够适配沉头螺钉的安装，让螺钉头部完全沉入零件表面以下，不会出现突出部分干涉前面板装配的问题，沉孔的锥度与标准沉头螺钉的头部锥度完全匹配，锁紧时可以让螺钉受力均匀，避免长期振动下出现螺钉松动的情况。

　　在安装边界的设计上，该支架的整体外形尺寸经过严格核算，适配标准Schroff插箱的安装槽位，支架的厚度方向尺寸控制在最小范围，不会占用插箱内部的模块安装空间，给内部的PCB板、电子元器件预留出足够的布线与装配余量。支架与机箱梁贴合的安装面设置有微小的定位止口，装配时可以先通过止口卡入机箱梁的预设卡槽内完成预定位，不需要操作人员全程手扶对位，能够大幅提升批量装配时的作业效率，同时止口结构也能在设备受到振动冲击时，承担部分横向剪切力，降低固定螺钉的载荷负担，提升连接结构的抗疲劳性能。支架的所有棱边都做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或线缆绝缘层，也能减少应力集中点，提升零件在交变载荷下的结构强度，避免棱边位置出现应力开裂的问题。

　　从实际使用的功能特性来看，该支架的支撑面平面度控制在0.03mm以内，能够与前面板的安装面完全贴合，不会出现局部悬空导致的面板受力不均问题，当面板上安装有较重的连接器或操作部件时，支撑力可以均匀分布在整个接触面上，避免面板局部受力过大出现变形。零件的材质选用常用的铝合金结构材料，表面做阳极氧化处理，既具备足够的结构强度，重量也相对较轻，同时具备不错的抗腐蚀性能，能够适应工业现场的温湿度环境，不会轻易出现锈蚀或氧化层脱落的问题。在进行三维建模时，该零件的所有安装孔位、止口尺寸、倒角参数都完全匹配对应的工业标准，建模过程中对配合面的公差做了合理预留，既能够保证装配时的顺利对位，也不会因为间隙过大导致装配后出现松动旷量。对于从事机箱结构设计、工业设备装配的工程人员来说，这类支架的结构设计逻辑具备很高的参考价值，尤其是在紧凑空间内的支撑连接件设计上，如何平衡结构强度、安装便利性、空间占用率三者的关系，该零件的构型给出了非常成熟的解决方案，在进行同类产品的改型设计时，可以直接参考其安装孔位布局、沉孔设计、止口定位的思路，减少重复设计的工作量，同时提升结构的可靠性。
