Vishay Spectrol21型多圈刻度旋钮结构

　　在工业测控、实验仪器、精密电源以及各类需要精细参数调节的电子设备面板上，这类带刻度锁定的多圈调节旋钮是操作人员接触频率极高的人机交互部件，很多刚入行的结构设计师容易把它当成普通装饰旋钮处理，忽略了其调节精度、安装同轴度、刻度对位逻辑的细节要求，最后做出来的样机往往会出现调节打滑、刻度偏移、轴配合松旷的问题，直接影响整套设备的参数调节可靠性。

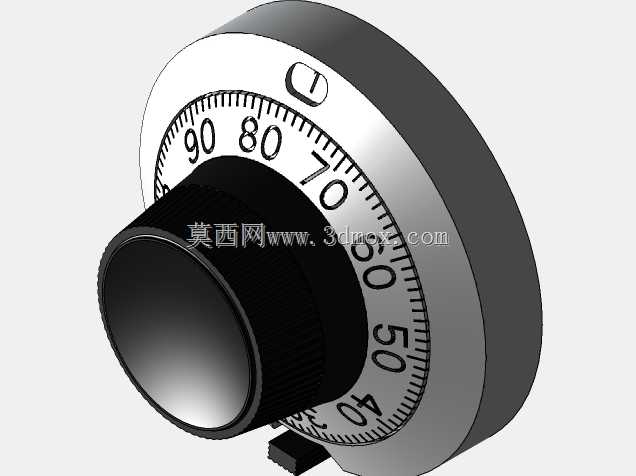

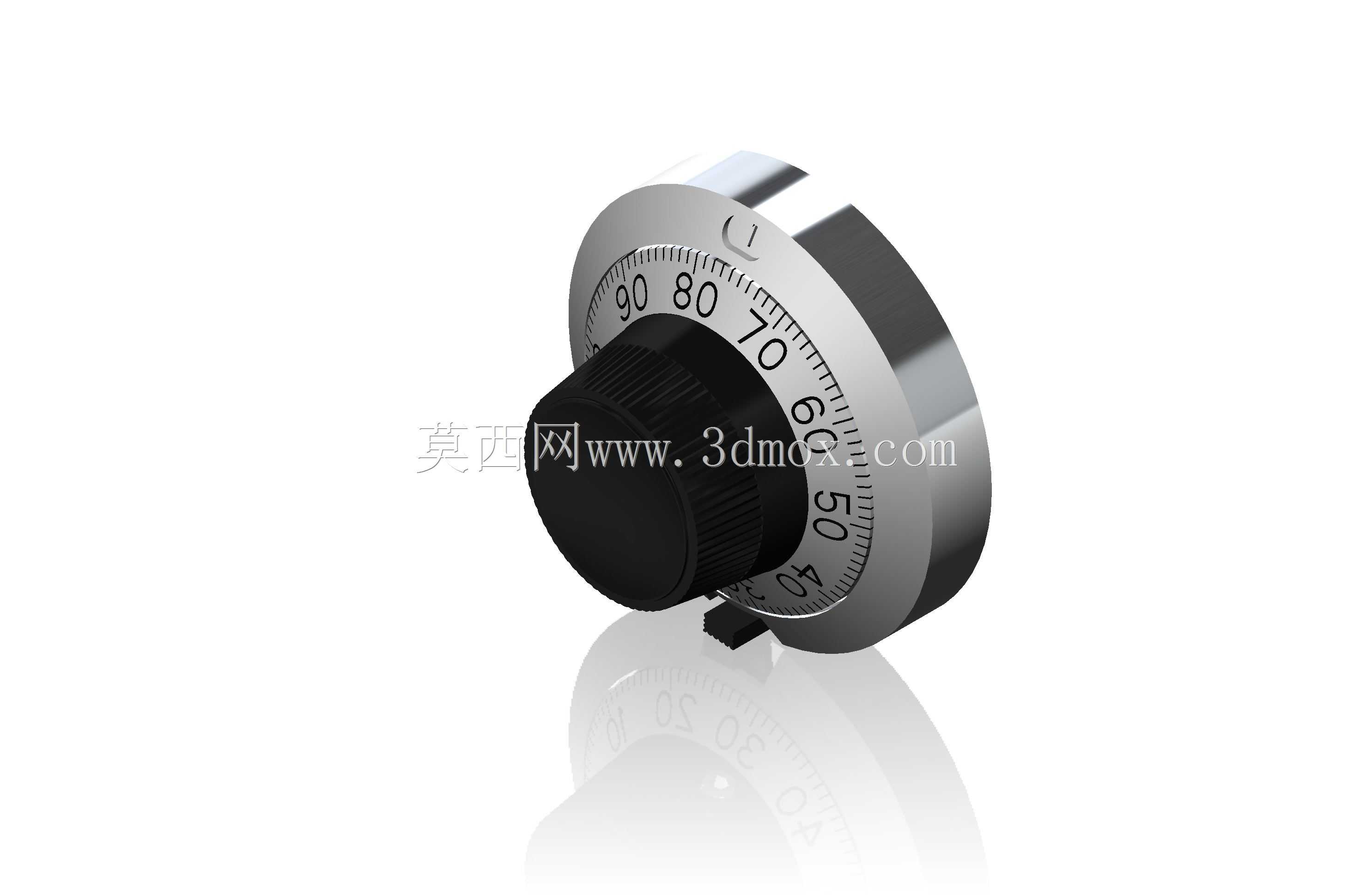

　　这款旋钮配套的是1/4英寸规格的调节轴，也就是行业内常说的6.35毫米标准轴径，整体外径控制在46毫米，这个尺寸是经过多代产品迭代验证的：太小的话手指捏持旋转时力矩不够，调节多圈电位器到末端时容易打滑；太大的话会占用过多面板空间，在密集排布的调节按键区域容易误触相邻控件。旋钮主体采用金属外壳加防滑滚花内圈的组合结构，外侧金属刻度盘做了亮面镀铬处理，一方面是提升面板的视觉质感，更重要的是金属材质的刻度盘在长期使用中不会因为手指摩擦、清洁剂擦拭出现刻度磨损，很多工程塑料材质的刻度盘使用两三年后数字就会模糊，在工业现场环境下耐用性远不如金属结构。内侧的黑色滚花握持区做了细密的直纹滚花，手指旋转时的阻尼感刚好匹配多圈电位器的调节力矩，不会因为手汗出现打滑，即使是戴薄款劳保手套操作也能稳定转动。

　　刻度盘采用11圈计数设计，对应配套多圈电位器的完整调节行程，从0到100的刻度标识均匀分布在盘面上，每一圈的转动都对应明确的数值增量，操作人员不需要额外外接测量仪表，就能通过刻度读数快速判断当前调节量的大致位置，在设备调试、参数校准环节能大幅提升效率。旋钮顶部设计了对位指示标记，配合刻度盘的数字可以实现精准的读数对位，很多同类型廉价旋钮没有做顶部对位结构，只能靠侧面的缺口判断位置，视线角度稍有偏差就会出现读数误差。旋钮底部自带轴锁定结构，当调节到目标参数位置后，可以通过底部的锁定件将旋钮位置固定，避免设备运输、日常操作中的误碰导致参数偏移，这一点在工业现场的固定式测控设备上尤为重要，很多生产线的工艺参数一旦校准完成，就不允许随意改动，带锁定结构的旋钮能省去额外加装参数锁的步骤，简化面板结构设计。

　　从安装适配的角度看，这款旋钮的安装深度控制得非常紧凑，背部的轴套长度刚好匹配常规面板厚度加电位器轴的伸出长度，不会因为轴套过长顶到电位器本体，也不会因为配合长度不足出现轴晃动。设计这类旋钮的三维结构时，首先要保证轴孔与外侧刻度盘的同轴度，公差需要控制在0.05毫米以内，一旦同轴度超差，旋转时刻度盘会出现偏心晃动，读数误差会被放大数倍；其次要注意滚花区域的外径与刻度盘金属外圈的台阶差，台阶差控制在1.5毫米左右是握持手感最佳的区间，过大的台阶会硌手，过小的台阶则容易在旋转时碰到金属外圈影响操作。另外刻度的蚀刻深度也要做合理控制，太浅容易磨损，太深则容易积灰藏污，在有粉尘的工业现场难以清洁，0.1毫米左右的蚀刻深度配合哑光填漆，既能保证刻度清晰，也不会出现积灰问题。

　　在实际的设备选型过程中，这类旋钮通常和精密多圈电位器配套使用，广泛应用在直流电源的电压电流调节、工业温控器的参数设定、实验测试设备的信号调节、老炼设备的参数校准等场景，相比无刻度的光面旋钮，带明确刻度标识的结构能让操作人员快速建立调节量与实际参数的对应关系，降低新操作人员的学习成本。很多设计师在做面板布局时，会把这类高精度调节旋钮和快速调节的大尺寸旋钮做区分，46毫米的外径刚好属于精细调节的最优尺寸区间，既不会和大尺寸的功率调节旋钮混淆，也不会因为尺寸太小难以精细微调。在三维建模过程中，需要重点还原滚花的纹理细节、刻度的数字位置、轴孔的D型切面结构——因为配套的1/4英寸电位器轴大多是D型切面防呆设计，轴孔必须对应做D型结构才能保证安装时的对位准确，避免旋钮装上去之后刻度零位与电位器零位出现偏移。还要注意底部锁定结构的行程空间，安装时需要在面板背部预留足够的锁定操作空间，不能被其他内部结构件干涉，否则锁定功能无法正常使用。
